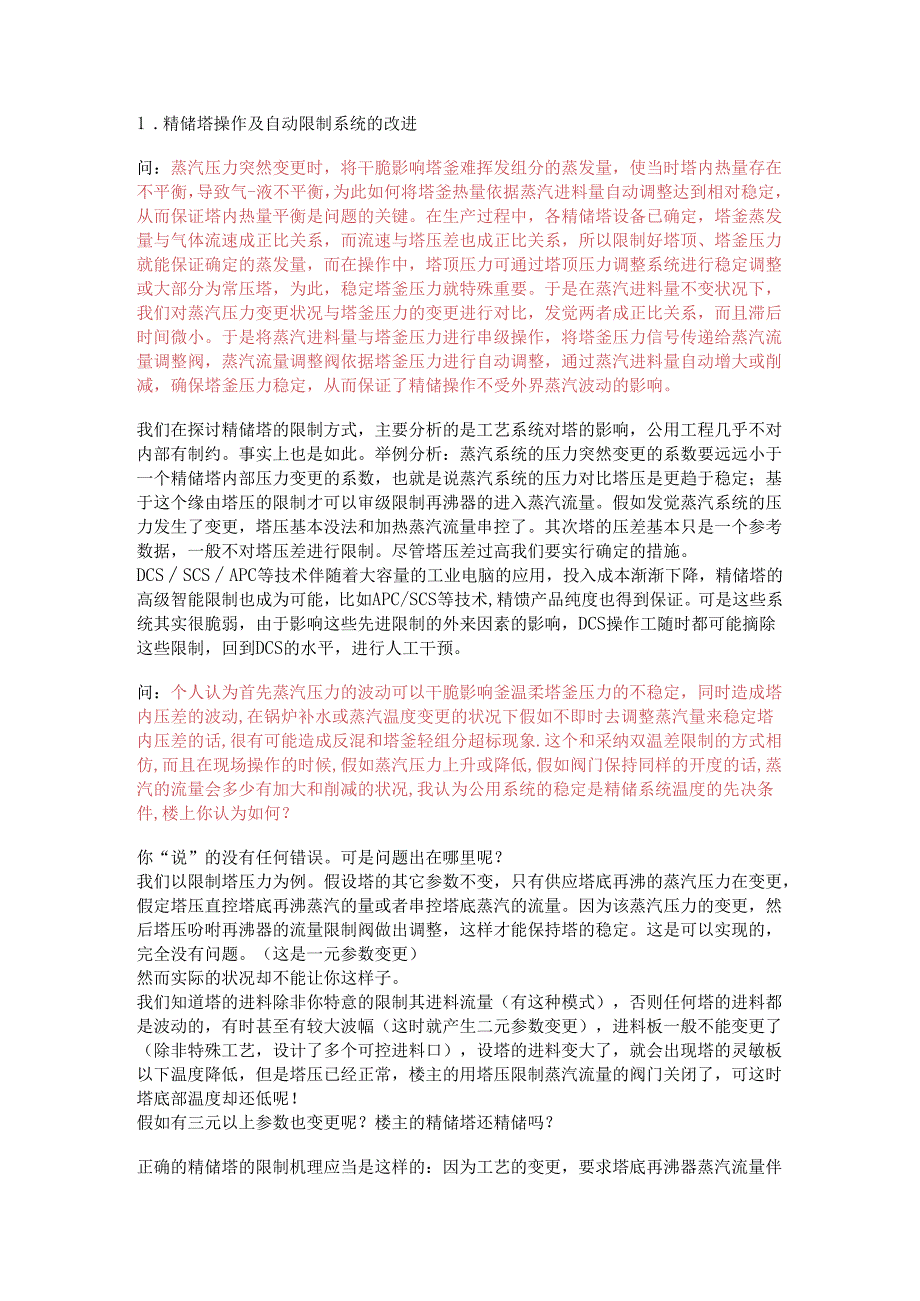

1、1 .精储塔操作及自动限制系统的改进问：蒸汽压力突然变更时，将干脆影响塔釜难挥发组分的蒸发量，使当时塔内热量存在不平衡，导致气-液不平衡，为此如何将塔釜热量依据蒸汽进料量自动调整达到相对稳定，从而保证塔内热量平衡是问题的关键。在生产过程中，各精储塔设备已确定，塔釜蒸发量与气体流速成正比关系，而流速与塔压差也成正比关系，所以限制好塔顶、塔釜压力就能保证确定的蒸发量，而在操作中，塔顶压力可通过塔顶压力调整系统进行稳定调整或大部分为常压塔，为此，稳定塔釜压力就特殊重要。于是在蒸汽进料量不变状况下，我们对蒸汽压力变更状况与塔釜压力的变更进行对比，发觉两者成正比关系，而且滞后时间微小。于是将蒸汽进料量与
2、塔釜压力进行串级操作，将塔釜压力信号传递给蒸汽流量调整阀，蒸汽流量调整阀依据塔釜压力进行自动调整，通过蒸汽进料量自动增大或削减，确保塔釜压力稳定，从而保证了精储操作不受外界蒸汽波动的影响。我们在探讨精储塔的限制方式，主要分析的是工艺系统对塔的影响，公用工程几乎不对内部有制约。事实上也是如此。举例分析：蒸汽系统的压力突然变更的系数要远远小于一个精储塔内部压力变更的系数，也就是说蒸汽系统的压力对比塔压是更趋于稳定；基于这个缘由塔压的限制才可以审级限制再沸器的进入蒸汽流量。假如发觉蒸汽系统的压力发生了变更，塔压基本没法和加热蒸汽流量串控了。其次塔的压差基本只是一个参考数据，一般不对塔压差进行限制。尽
3、管塔压差过高我们要实行确定的措施。DCSSCSAPC等技术伴随着大容量的工业电脑的应用，投入成本渐渐下降，精储塔的高级智能限制也成为可能，比如APC/SCS等技术,精馈产品纯度也得到保证。可是这些系统其实很脆弱，由于影响这些先进限制的外来因素的影响，DCS操作工随时都可能摘除这些限制，回到DCS的水平，进行人工干预。问：个人认为首先蒸汽压力的波动可以干脆影响釜温柔塔釜压力的不稳定，同时造成塔内压差的波动,在锅炉补水或蒸汽温度变更的状况下假如不即时去调整蒸汽量来稳定塔内压差的话,很有可能造成反混和塔釜轻组分超标现象.这个和采纳双温差限制的方式相仿,而且在现场操作的时候,假如蒸汽压力上升或降低,假
4、如阀门保持同样的开度的话,蒸汽的流量会多少有加大和削减的状况,我认为公用系统的稳定是精储系统温度的先决条件,楼上你认为如何？你“说”的没有任何错误。可是问题出在哪里呢？我们以限制塔压力为例。假设塔的其它参数不变，只有供应塔底再沸的蒸汽压力在变更，假定塔压直控塔底再沸蒸汽的量或者串控塔底蒸汽的流量。因为该蒸汽压力的变更，然后塔压吩咐再沸器的流量限制阀做出调整，这样才能保持塔的稳定。这是可以实现的，完全没有问题。（这是一元参数变更）然而实际的状况却不能让你这样子。我们知道塔的进料除非你特意的限制其进料流量（有这种模式），否则任何塔的进料都是波动的，有时甚至有较大波幅（这时就产生二元参数变更），进料

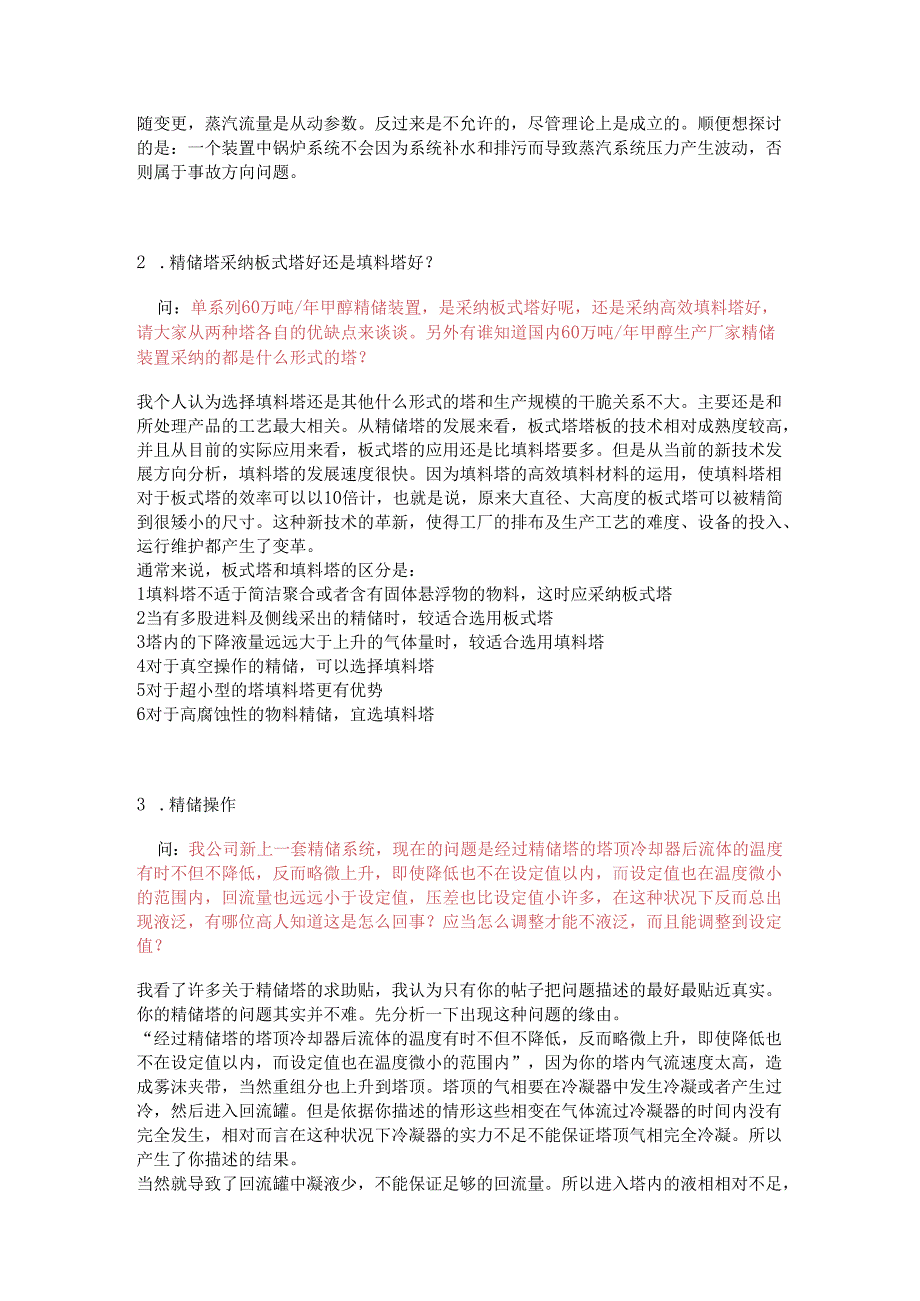

5、板一般不能变更了（除非特殊工艺，设计了多个可控进料口），设塔的进料变大了，就会出现塔的灵敏板以下温度降低，但是塔压已经正常，楼主的用塔压限制蒸汽流量的阀门关闭了，可这时塔底部温度却还低呢！假如有三元以上参数也变更呢？楼主的精储塔还精储吗？正确的精储塔的限制机理应当是这样的：因为工艺的变更，要求塔底再沸器蒸汽流量伴随变更，蒸汽流量是从动参数。反过来是不允许的，尽管理论上是成立的。顺便想探讨的是：一个装置中锅炉系统不会因为系统补水和排污而导致蒸汽系统压力产生波动，否则属于事故方向问题。2 .精储塔采纳板式塔好还是填料塔好？问：单系列60万吨/年甲醇精储装置，是采纳板式塔好呢，还是采纳高效填料塔好，
6、请大家从两种塔各自的优缺点来谈谈。另外有谁知道国内60万吨/年甲醇生产厂家精储装置采纳的都是什么形式的塔？我个人认为选择填料塔还是其他什么形式的塔和生产规模的干脆关系不大。主要还是和所处理产品的工艺最大相关。从精储塔的发展来看，板式塔塔板的技术相对成熟度较高，并且从目前的实际应用来看，板式塔的应用还是比填料塔要多。但是从当前的新技术发展方向分析，填料塔的发展速度很快。因为填料塔的高效填料材料的运用，使填料塔相对于板式塔的效率可以以10倍计，也就是说，原来大直径、大高度的板式塔可以被精简到很矮小的尺寸。这种新技术的革新，使得工厂的排布及生产工艺的难度、设备的投入、运行维护都产生了变革。通常来说，
7、板式塔和填料塔的区分是：1填料塔不适于简洁聚合或者含有固体悬浮物的物料，这时应采纳板式塔2当有多股进料及侧线采出的精储时，较适合选用板式塔3塔内的下降液量远远大于上升的气体量时，较适合选用填料塔4对于真空操作的精储，可以选择填料塔5对于超小型的塔填料塔更有优势6对于高腐蚀性的物料精储，宜选填料塔3 .精储操作问：我公司新上一套精储系统，现在的问题是经过精储塔的塔顶冷却器后流体的温度有时不但不降低，反而略微上升，即使降低也不在设定值以内，而设定值也在温度微小的范围内，回流量也远远小于设定值，压差也比设定值小许多，在这种状况下反而总出现液泛，有哪位高人知道这是怎么回事？应当怎么调整才能不液泛，而且
8、能调整到设定值？我看了许多关于精储塔的求助贴，我认为只有你的帖子把问题描述的最好最贴近真实。你的精储塔的问题其实并不难。先分析一下出现这种问题的缘由。“经过精储塔的塔顶冷却器后流体的温度有时不但不降低，反而略微上升，即使降低也不在设定值以内，而设定值也在温度微小的范围内”，因为你的塔内气流速度太高，造成雾沫夹带，当然重组分也上升到塔顶。塔顶的气相要在冷凝器中发生冷凝或者产生过冷，然后进入回流罐。但是依据你描述的情形这些相变在气体流过冷凝器的时间内没有完全发生，相对而言在这种状况下冷凝器的实力不足不能保证塔顶气相完全冷凝。所以产生了你描述的结果。当然就导致了回流罐中凝液少，不能保证足够的回流量。

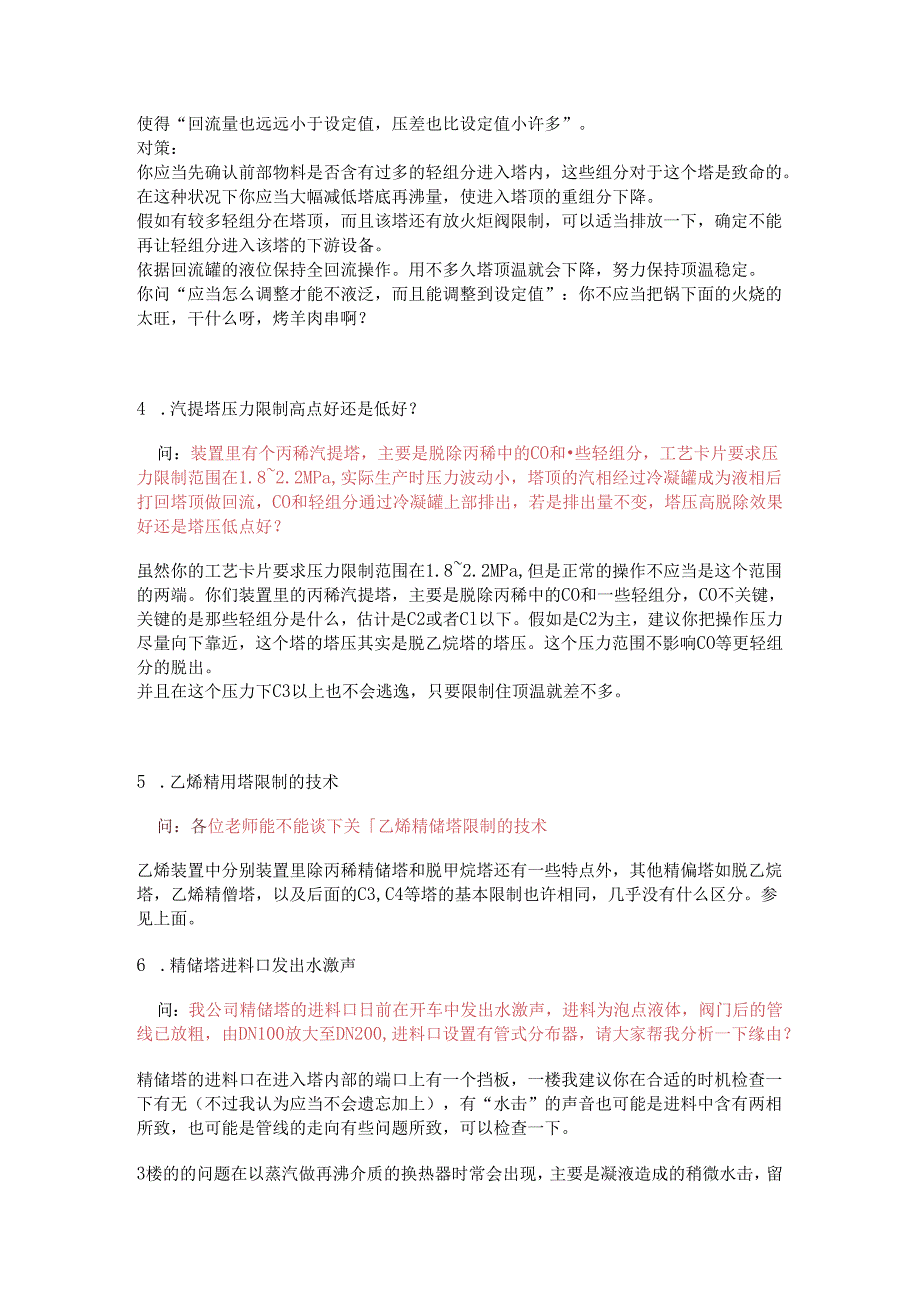

9、所以进入塔内的液相相对不足，使得“回流量也远远小于设定值，压差也比设定值小许多”。对策：你应当先确认前部物料是否含有过多的轻组分进入塔内，这些组分对于这个塔是致命的。在这种状况下你应当大幅减低塔底再沸量，使进入塔顶的重组分下降。假如有较多轻组分在塔顶，而且该塔还有放火炬阀限制，可以适当排放一下，确定不能再让轻组分进入该塔的下游设备。依据回流罐的液位保持全回流操作。用不多久塔顶温就会下降，努力保持顶温稳定。你问“应当怎么调整才能不液泛，而且能调整到设定值”：你不应当把锅下面的火烧的太旺，干什么呀，烤羊肉串啊？4 .汽提塔压力限制高点好还是低好？问：装置里有个丙稀汽提塔，主要是脱除丙稀中的CO和些
10、轻组分，工艺卡片要求压力限制范围在1.82.2MPa,实际生产时压力波动小，塔顶的汽相经过冷凝罐成为液相后打回塔顶做回流，CO和轻组分通过冷凝罐上部排出，若是排出量不变，塔压高脱除效果好还是塔压低点好？虽然你的工艺卡片要求压力限制范围在1.82.2MPa,但是正常的操作不应当是这个范围的两端。你们装置里的丙稀汽提塔，主要是脱除丙稀中的CO和一些轻组分，CO不关键，关键的是那些轻组分是什么，估计是C2或者Cl以下。假如是C2为主，建议你把操作压力尽量向下靠近，这个塔的塔压其实是脱乙烷塔的塔压。这个压力范围不影响CO等更轻组分的脱出。并且在这个压力下C3以上也不会逃逸，只要限制住顶温就差不多。5
11、.乙烯精用塔限制的技术问：各位老师能不能谈下关乙烯精储塔限制的技术乙烯装置中分别装置里除丙稀精储塔和脱甲烷塔还有一些特点外，其他精偏塔如脱乙烷塔，乙烯精僧塔，以及后面的C3,C4等塔的基本限制也许相同，几乎没有什么区分。参见上面。6 .精储塔进料口发出水激声问：我公司精储塔的进料口日前在开车中发出水激声，进料为泡点液体，阀门后的管线已放粗，由DN100放大至DN200,进料口设置有管式分布器，请大家帮我分析一下缘由？精储塔的进料口在进入塔内部的端口上有一个挡板，一楼我建议你在合适的时机检查一下有无（不过我认为应当不会遗忘加上），有“水击”的声音也可能是进料中含有两相所致，也可能是管线的走向有些
12、问题所致，可以检查一下。3楼的的问题在以蒸汽做再沸介质的换热器时常会出现，主要是凝液造成的稍微水击，留意限制一下凝液罐的液位。7 .为什么精储塔会出现中温比釜温高？问：我做的三氯氢硅加压精馈，我是一个新人。在操作的时候有一个塔常常出现这个问题，不晓得是怎么回事啊希望大家探讨一下，也不晓得会出现啥子后果我已经探讨你的帖子几次了。假设塔压是正常的，其他周边条件是正常的。你的塔的操作其实是失控状态，你描述的现象出现的时候，你的精馀塔实际已经不是精馈塔了，是个容器，物料分布、温度分布等完全失衡。我留意到你的关键词“而我这里的这个塔，不停的加料，不出产品，也不出釜液体，搞个几十个小时又复原正常了O这个塔
13、差不多已经是二元物系精馀，正常状况下，温度曲线基本代表组分分布曲线，然而你的塔内物料存量过大，液相已经占据了中部，但是依据温度限制你的塔釜要停留在某点位，可是依据滞后限制原理你的塔内中部温度即实际的塔釜液面的温度要高于塔釜内下部的温度，这也就是为什么要求塔釜的液位不能限制过高的缘由。塔釜有液位限制吗？超过100%是不允许的，“不停的加料，不出产品，也不出釜液体”我推断你的塔釜就是个大容器，不知道淹了几块塔盘。记得我们刚刚开工的时候,夜班某班组也是和你一样的状况,进料始终没有停止,可是塔却没有一点采出，半宿的时间，这个塔装了近100吨的料，可是塔就是什么都不合格！即使塔压正常，可是塔压差却早己经
14、“红灯闪耀”。绝大多数的精馈塔的操作限制是一样的，有参考价值，建议你找找本坛的关于精储塔的帖子，有不少亮贴。8 .关于水洗塔的问题问：水洗塔在用的时候，塔里面的液体会从顶部出气口到下一级塔，是怎么回事啊？我的状况是这样的物料（气相的），经过一级水洗,然后经过二级水洗,再到三级碱洗到气柜的，问题出在二级水洗,水洗塔的液体会到三级碱洗塔,导致三级塔的液体也会满到气柜去啊!但是一级水洗和二级水洗的流量样,却没出现这个问题啊！假设不是设备的硬伤的话，从工艺操作上分析，可能是冲塔了。就是说塔内气速过大造成的雾沫夹带。产生的缘由可能是两塔压差过大、或者水洗塔的自身操作波动产生冲塔。这种流程的塔系，压力差很
15、小。假如水洗塔的压力瞬间过大，就会产生这个问题。解决方法就是进料避开水洗塔的塔压过大、或者下游塔的塔压瞬间释放。假如不属于这类缘由，可能就是设备的自身缘由，麻烦就大了。依据你供应的信息还无法断定。9 .精储塔负压问题问答问：甲醇的常压塔，塔顶和回流槽始终出现负压，回流管线还有水击现象发生我想问下：这是为什么？塔顶和回流槽始终出现负压，分析的缘由是在塔顶和回流罐之间存在死区。建议你检查设备内部和连接，是否存在管道洼兜以及塔内部升气管狭窄甚至堵塞的问题。通常的状况下，塔顶管道为鹅颈管，塔内部为浮阀塔板（或者填料），有足够的升气空间，但是假如有管道洼兜和塔板升气管道堵塞的现象严峻的状况，塔顶就会出现
16、憋压，负压就有机会产生。但是这种负压只是微负压。那么回流管线就会出现水锤的现象。当然负压的产生还有其他的缘由，比如进料过小甚至中断、再沸量相对小，这些都是使常压消逝的缘由。总之限制塔压是综合的因素、各项参数相对平衡的结果。问：说的很对，塔顶负压是微负压。但是：“但是假如有管道洼兜和塔板升气管道堵塞的现象严峻的状况，塔顶就会出现憋压，负压就有机会产生。但是这种负压只是微负压。”问下：你为什么认为是微负压？假如负压较大的话，会马上被自身系统破坏掉，而且这种微负压也是脉动的，不是恒久保持，所以我推断你的塔顶部的负压即使有，也是很小的。10 .塔釜液位的凹凸对塔压降有影响吗？问：昨天做冷模试验，一老师傅说塔釜液位的凹凸及稳定与否对全塔压降有影响，不明白为什么，请高人指引！在实际生产中又是什么状况？感谢！不极端的探讨的话，塔
