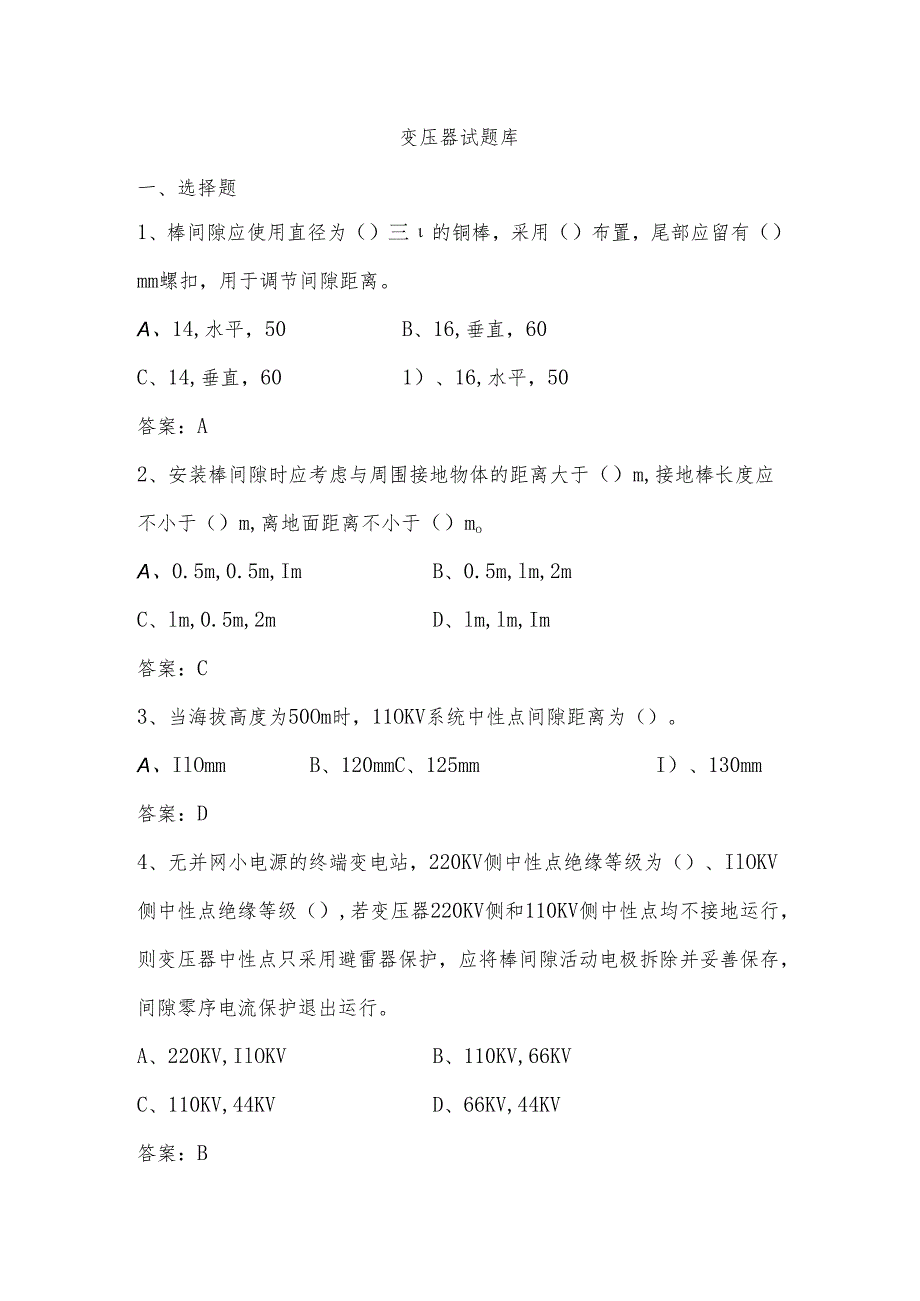

1、变压器试题库一、选择题1、棒间隙应使用直径为（）三的铜棒，采用（）布置，尾部应留有（）mm螺扣，用于调节间隙距离。A、14,水平，50B、16,垂直，60C、14,垂直，601）、16,水平，50答案：A2、安装棒间隙时应考虑与周围接地物体的距离大于（）m,接地棒长度应不小于（）m,离地面距离不小于（）moA、0.5m,0.5m,ImB、0.5m,lm,2mC、lm,0.5m,2mD、lm,lm,Im答案：C3、当海拔高度为50Om时，11OKV系统中性点间隙距离为（）。A、IlOmmB、120mmC、125mmI）、130mm答案：D4、无并网小电源的终端变电站，220KV侧中性点绝缘等级为

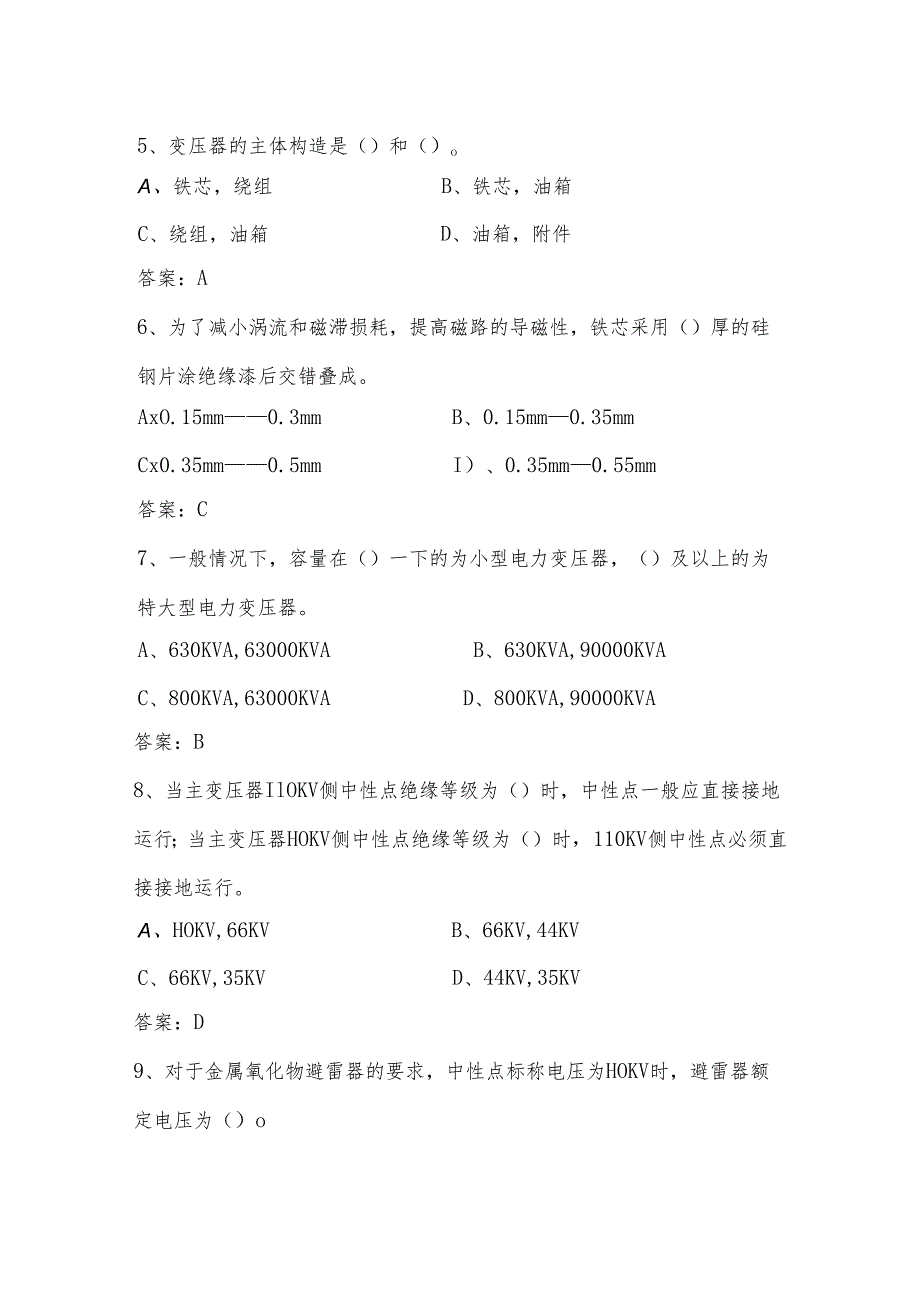

2、（）、IlOKV侧中性点绝缘等级（）,若变压器220KV侧和110KV侧中性点均不接地运行，则变压器中性点只采用避雷器保护，应将棒间隙活动电极拆除并妥善保存，间隙零序电流保护退出运行。A、220KV,IlOKVB、110KV,66KVC、110KV,44KVD、66KV,44KV答案：B5、变压器的主体构造是（）和（）oA、铁芯，绕组B、铁芯，油箱C、绕组，油箱D、油箱，附件答案：A6、为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采用（）厚的硅钢片涂绝缘漆后交错叠成。AxO.15mm0.3mmB、0.15mm0.35mmCx0.35mm0.5mmI）、0.35mm0.55mm答案：C7、一般

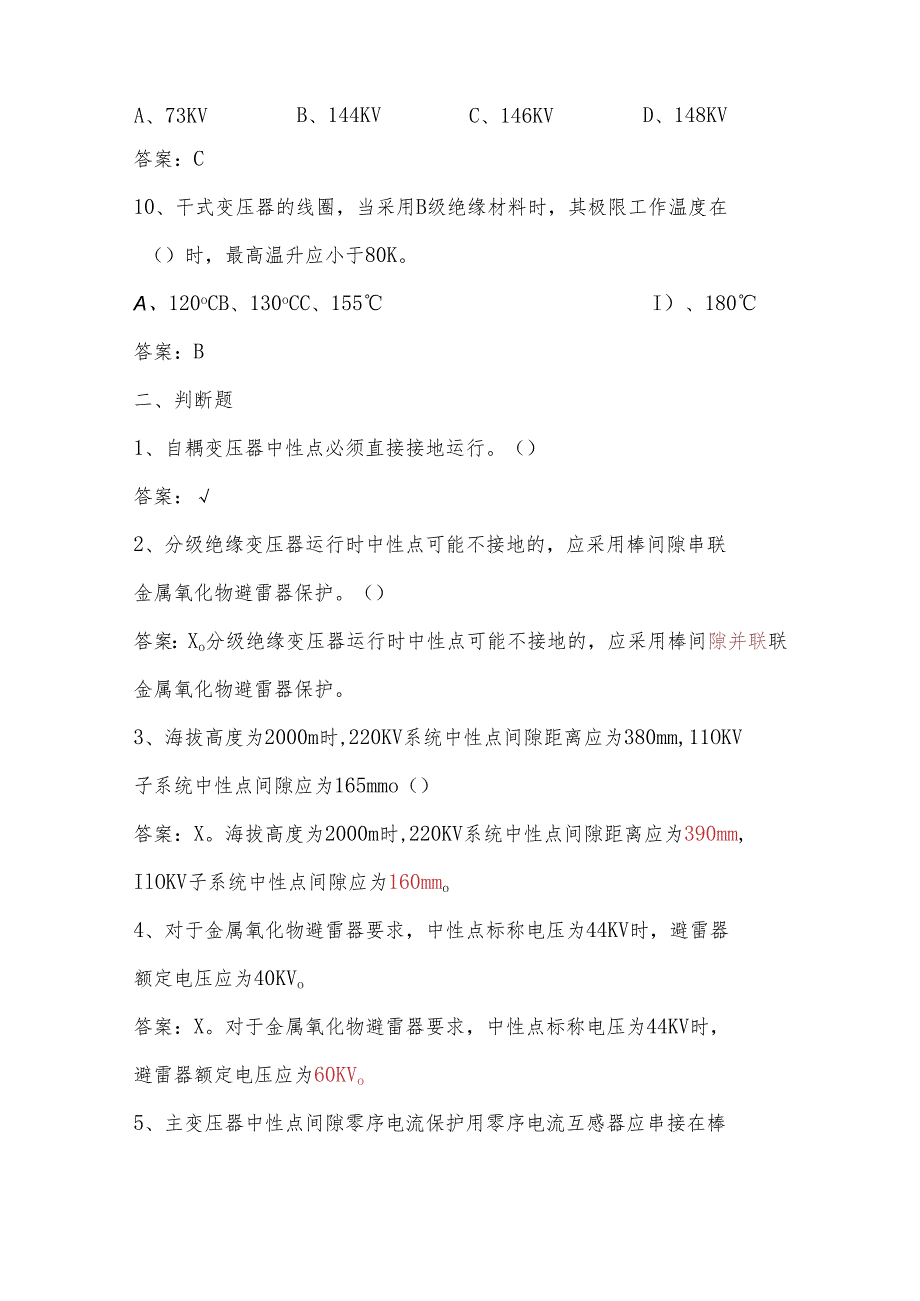

3、情况下，容量在（）一下的为小型电力变压器，（）及以上的为特大型电力变压器。A、630KVA,63000KVAB、630KVA,90000KVAC、800KVA,63000KVAD、800KVA,90000KVA答案：B8、当主变压器IlOKV侧中性点绝缘等级为（）时，中性点一般应直接接地运行；当主变压器HOKV侧中性点绝缘等级为（）时，110KV侧中性点必须直接接地运行。A、HOKV,66KVB、66KV,44KVC、66KV,35KVD、44KV,35KV答案：D9、对于金属氧化物避雷器的要求，中性点标称电压为HOKV时，避雷器额定电压为（）oA、73KVB、144KVC、146KVD、14
4、8KV答案：C10、干式变压器的线圈，当采用B级绝缘材料时，其极限工作温度在（）时，最高温升应小于80K。A、120oCB、130oCC、155I）、180答案：B二、判断题1、自耦变压器中性点必须直接接地运行。（）答案：2、分级绝缘变压器运行时中性点可能不接地的，应采用棒间隙串联金属氧化物避雷器保护。（）答案：Xo分级绝缘变压器运行时中性点可能不接地的，应采用棒间隙并联联金属氧化物避雷器保护。3、海拔高度为2000m时,220KV系统中性点间隙距离应为380mm,11OKV子系统中性点间隙应为165mmo（）答案：X。海拔高度为2000m时,220KV系统中性点间隙距离应为390mm,IlO
5、KV子系统中性点间隙应为160mmo4、对于金属氧化物避雷器要求，中性点标称电压为44KV时，避雷器额定电压应为40KVo答案：X。对于金属氧化物避雷器要求，中性点标称电压为44KV时，避雷器额定电压应为60KVo5、主变压器中性点间隙零序电流保护用零序电流互感器应串接在棒间隙接地端回路上。（）答案：o6、对于部分分级绝缘变压器间隙零序电流电压保护暂时无法实现两段实现整定，且中压或低压侧无小电源接入的，要求对相关回路进行改造，完善此功能。（）答案：Xo对于部分分级绝缘变压器间隙零序电流电压保护暂时无法实现两段实现整定，且中压或低压侧有小电源接入的，要求对相关回路进行改造，完善此功能。7、铁芯是
6、变压器的磁路部分，由铁芯柱和铁扼组成。（）答案：o8、小型变压器铁芯截面为阶梯形，大型变压器铁芯截面为矩形或方形，这是为了充分利用空间。（）答案：X。小型变压器铁芯截面为矩形或方形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。9、变压器油的作用是绝缘和冷却。（）答案：o10、干式电力变压器具有过负载能量大、防火性能高、噪声低等优点，但其损耗相对较高，局部放电量大。（）答案：Xo干式电力变压器具有过负载能量大、防火性能高、噪声低等优点，低损耗、局部放电量小。11、在IlOKV风机绝缘变压器中性点接地运行方式的安排中，当主变压器中性点绝缘等级为44KV时，中性点必须直接接地运行。（）答案：X
7、o在HOKV风机绝缘变压器中性点接地运行方式的安排中,当主变压器中性点绝缘等级为35KV时，中性点必须直接接地运行。三、填空题1、壳式变压器和芯式变压器主要区别在于O答案：磁路即铁心分布2、变压器的散热方式有、o答案：自冷方式、风冷方式、强油风冷方式、强油水冷方式3、新建工程分级绝缘变压器应配置中性点间隙零序电流电压保护，设o已投运变压器若采用微机型变压器保护的，要求增加答案：二段时限、一段时限4、变压器从冷却和绝缘介质的不同，可归纳为、几类。答案：油浸式变压器、气体绝缘变压器、干式变压器5、变压器是利用电磁感应原理传输电能或电信号的器件，具有一、的作用。答案：变压、变流、变阻抗（复）6、变压
8、器的附件有开关，、冷却装置，电流互感器，、灭火装置，压力释放阀，快速压力继电器和避雷器。答案：温度计，油位计，储油柜，气体继电器，吸湿器（复）7、变压器油是变压器、o（与判断9重复）答案：液体绝缘，冷却介质（复）8、变压器按调压方式分类，可分为和o答案：有载调压，无载调压（复）9、真空滤油机通过加热和抽真空去除油中的和,通过精过滤器清除油中的固体杂质。答案：水分，气体（复）10、互感器是用以对变压器电流进行和的装置。答案：测量，保护（复）11、变压器温度计在运行过程中用以测量和的温度。答案：油顶层，线圈（复）12、吸湿器是盛有的透明容器，吸入的气体通过它的过滤进入变压器本体。答案：硅胶（复）1
9、3、避雷器的对有效的保护变压器是非常重要的。答案：可靠接地（复）14、通常压力释放阀使用2对接点，一个用以,一个用以远方显示压力释放阀状态或者变压器O答案：报警，跳闸（复）15、操作至所有分接位置以清理选择开关触头如果每年分接开关操作少于次，或没有达到整个分接范围，那么变压器停电检修时，应在整个分接范围循环操作约次来清理触点。答案：3000,10（复）16、套管用来从变压器内部引出绕组端子并连接到输电线上。套管主要有以下几种：1、；2、油一油；3、油一SF6。答案：油一空气四、简答题1、对强油冷却方式应注意的几个问题？答案：（1）油泵与风扇失去供电电源时，变压器就不能运行，因此应有两个独立电源
10、供冷却器使用；（2）潜油泵不能有定子与转子扣膛现象，一旦扣膛，金属异物进入绕组会引起击穿事故。油路设计时不能是潜油泵产生负压，有负压时勿吸入空气，影像绝缘强度。（3）强油冷却的油面温升较低，不能以油面温度来判断绕组温升，尤其是强油水冷，绕组温升接近规定限值时，油面温升很低。（4）超高压变压器采甩强油冷却时还应防止油流放电现象，在绕组内油路设计时，应防止油的紊流，限制油流速度，选用合适电阻率的油，绝缘件表面要光滑，铁心上应有足够体积使油释放电荷。防止油流带电发展到流油放电。再启动冷却器时可逐个启动到应投入的冷却器数。（5）选用大容量冷却器时流油不能短路，要使冷却后的油能进入绕组。2、在终端变电站
11、运行的IlOKV分级绝缘变压器，分下列两种情况考虑主变压器中性点过电压保护的整定和使用原则。答案：（1）IIOkV中性点绝缘等级为66kV,中压侧或低压侧没有小电源并网的系统，中性点可不接地运行。变压器中性点只采用避雷器保护，应将棒间隙活动电极拆除并妥善保存，间隙零序电流保护退出运行。（2）HOkV中性点绝缘等级为66kV或44kV,中压侧或低压侧有小电源上网的系统，中性点宜直接接地运行。若运行方式安排和保护整定配合有困难的，变压器中性点采用棒间隙并联避雷器保护，间隙零序电流保护第一时限整定为03秒延时跳开并网小电源相关断路器，第二时限整定为1秒跳变压器各侧断路器。（3）HOkV中性点绝缘等级
12、为44kV,中压侧或低压侧没有小电源并网的系统，变压器中性点一般应直接接地运行。若运行方式安排和保护整定配合有困难的，变压器中性点采用棒间隙并联避雷器保护，间隙零序电流电压保护的动作时间整定为1秒跳变压器各侧断路器。3、主变差动与瓦斯保护有哪些区别？答案：（1）差动保护为变压器的主保护，瓦斯保护为变压器内部故障时的主保护；（2）差动保护的保护范围主变各侧差动电流互感器之间的一次电气部分，包括：a、主变引出线及变压器线圈发生多相短路，b、单相严重的匝线短路，c、在大电流接地系统中；（3）瓦斯保护范围：a、变压器内部多相短路，b、匝相短路、匝间与铁芯或外皮短路，c、铁芯故障（发热烧损），d、油面下
13、降或漏油，e、分接开关接触不良或导线焊接不良。（4）差动保护可装在变压器、发电机、分段母线、线路上，而瓦斯保护为变压器独有的保护。4、变压器的轻瓦斯保护工作的原因：答案：（1）在变压器的加油、滤油、换油、冷却系统不严密或换硅胶过程中有空气进入变压器邮箱；（2）由于温度下降或漏油致使油面低于气体继电器轻瓦斯浮简以下;（3）变压器的轻微故障，产生少量气体；（4）变压器发生穿越性短路故障；（5）气体继电保护或二次回路故障。5、变压器日常巡视检查应包括哪些内容？（答对5点即可）答案：（1）油温应正常，应无渗油、漏油，储油柜油位应与温度相对应；（2）套管油位应正常，套管外部应无破损裂纹、无严重油污、无放
