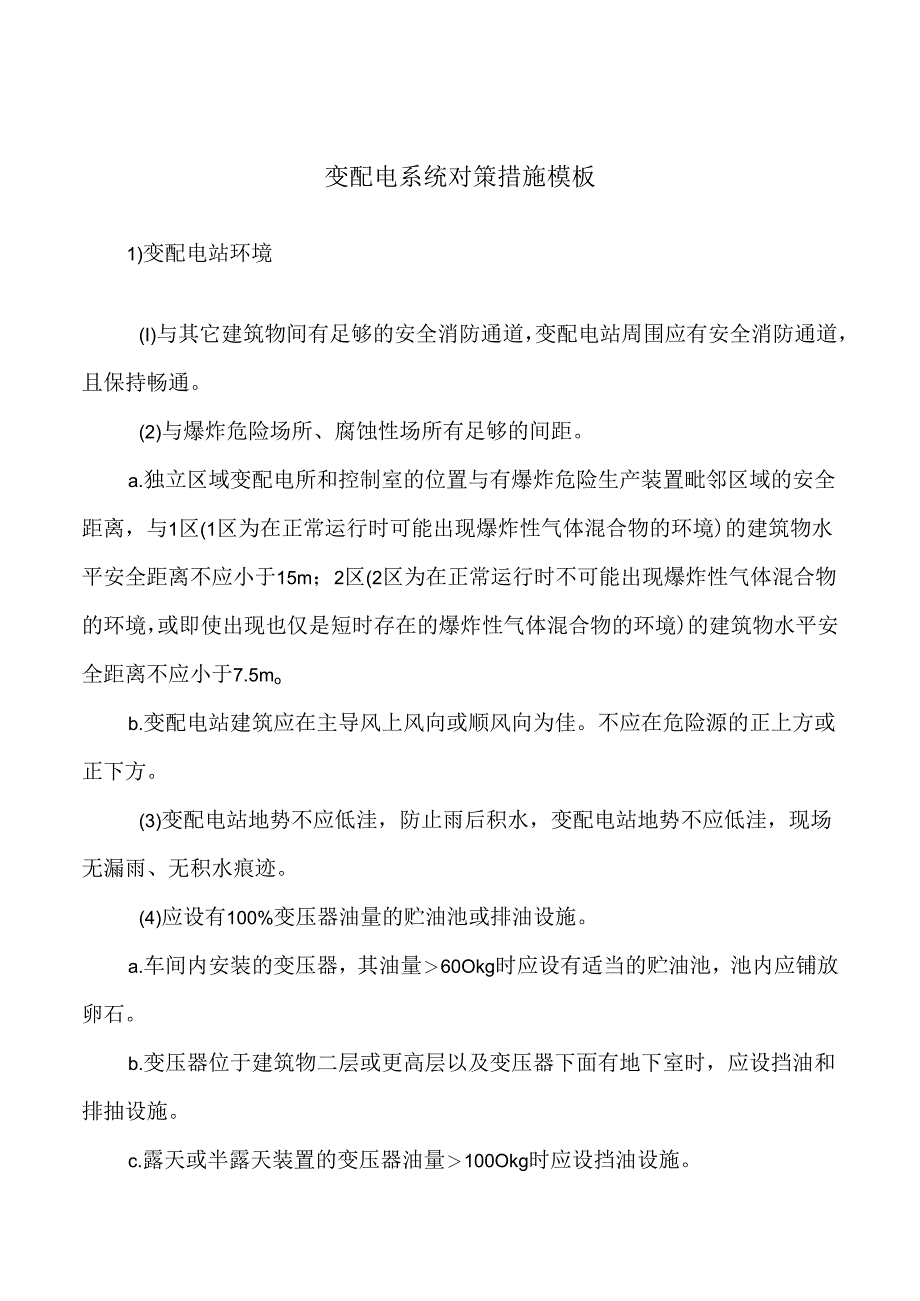

1、变配电系统对策措施模板1)变配电站环境(I)与其它建筑物间有足够的安全消防通道，变配电站周围应有安全消防通道，且保持畅通。(2)与爆炸危险场所、腐蚀性场所有足够的间距。a.独立区域变配电所和控制室的位置与有爆炸危险生产装置毗邻区域的安全距离，与1区(1区为在正常运行时可能出现爆炸性气体混合物的环境)的建筑物水平安全距离不应小于15m；2区(2区为在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境)的建筑物水平安全距离不应小于7.5mob.变配电站建筑应在主导风上风向或顺风向为佳。不应在危险源的正上方或正下方。(3)变配电站地势不应低洼，防止雨后积水，

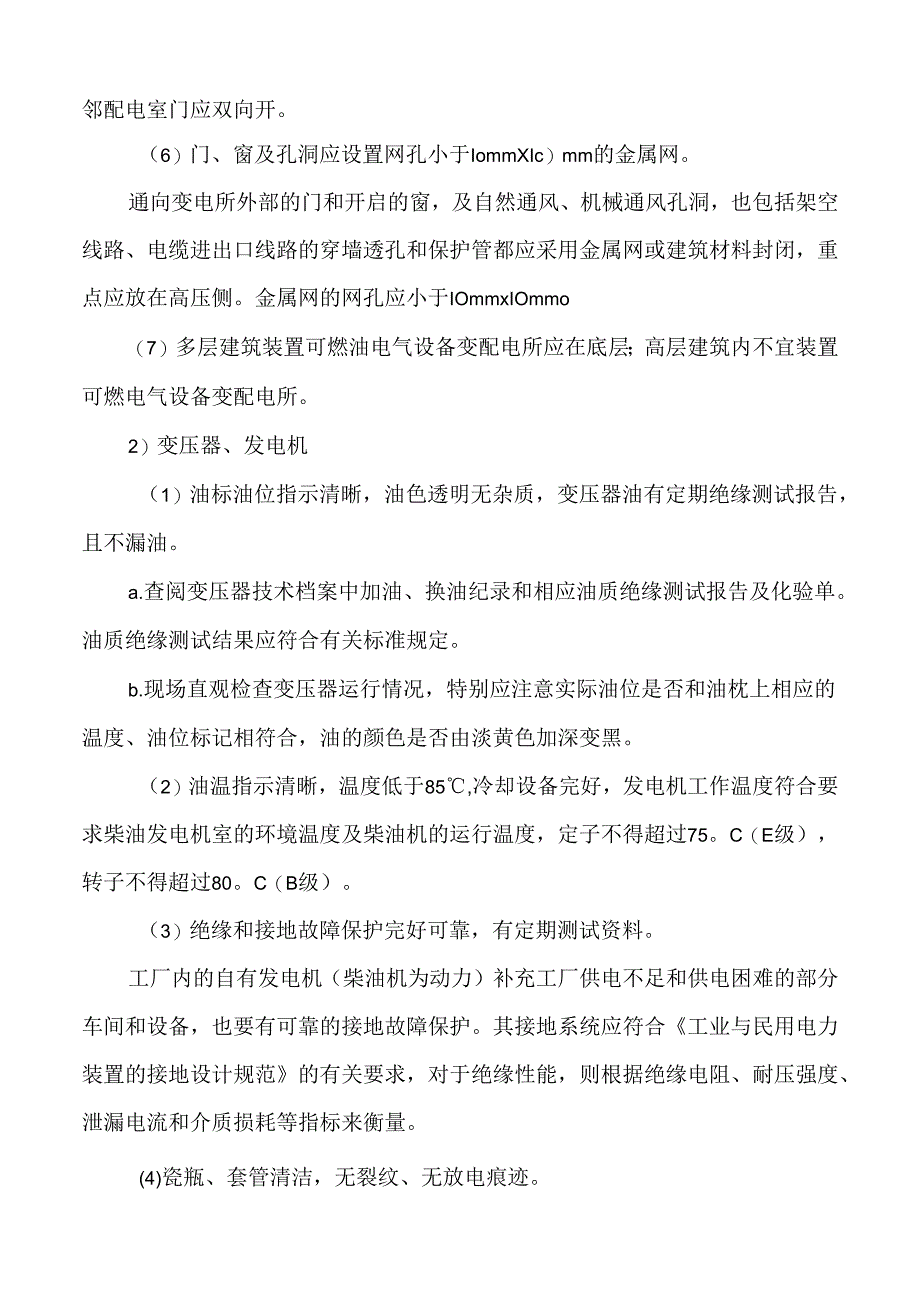

2、变配电站地势不应低洼，现场无漏雨、无积水痕迹。(4)应设有100%变压器油量的贮油池或排油设施。a.车间内安装的变压器，其油量60Okg时应设有适当的贮油池，池内应铺放卵石。b.变压器位于建筑物二层或更高层以及变压器下面有地下室时，应设挡油和排抽设施。c.露天或半露天装置的变压器油量100Okg时应设挡油设施。邻配电室门应双向开。（6）门、窗及孔洞应设置网孔小于IommXIc）mm的金属网。通向变电所外部的门和开启的窗，及自然通风、机械通风孔洞，也包括架空线路、电缆进出口线路的穿墙透孔和保护管都应采用金属网或建筑材料封闭，重点应放在高压侧。金属网的网孔应小于IOmmxIOmmo（7）多层建筑装
3、置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所。2）变压器、发电机（1）油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油。a.查阅变压器技术档案中加油、换油纪录和相应油质绝缘测试报告及化验单。油质绝缘测试结果应符合有关标准规定。b.现场直观检查变压器运行情况，特别应注意实际油位是否和油枕上相应的温度、油位标记相符合，油的颜色是否由淡黄色加深变黑。（2）油温指示清晰，温度低于85,冷却设备完好，发电机工作温度符合要求柴油发电机室的环境温度及柴油机的运行温度，定子不得超过75。C（E级），转子不得超过80。C（B级）。（3）绝缘和接地故障保护完好可靠

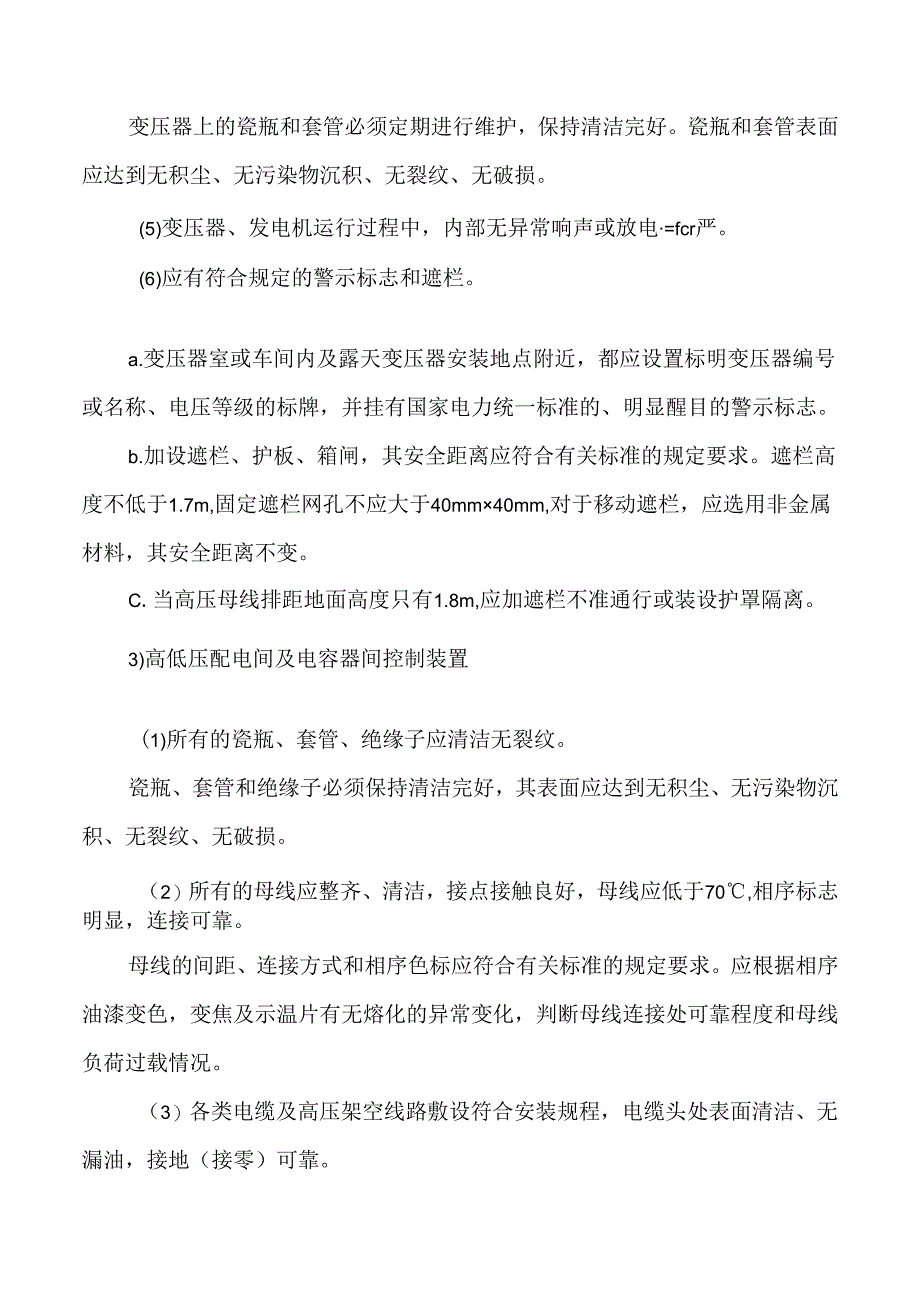

4、，有定期测试资料。工厂内的自有发电机（柴油机为动力）补充工厂供电不足和供电困难的部分车间和设备，也要有可靠的接地故障保护。其接地系统应符合工业与民用电力装置的接地设计规范的有关要求，对于绝缘性能，则根据绝缘电阻、耐压强度、泄漏电流和介质损耗等指标来衡量。(4)瓷瓶、套管清洁，无裂纹、无放电痕迹。变压器上的瓷瓶和套管必须定期进行维护，保持清洁完好。瓷瓶和套管表面应达到无积尘、无污染物沉积、无裂纹、无破损。(5)变压器、发电机运行过程中，内部无异常响声或放电=fcr严。(6)应有符合规定的警示标志和遮栏。a.变压器室或车间内及露天变压器安装地点附近，都应设置标明变压器编号或名称、电压等级的标牌，并
5、挂有国家电力统一标准的、明显醒目的警示标志。b.加设遮栏、护板、箱闸，其安全距离应符合有关标准的规定要求。遮栏高度不低于1.7m,固定遮栏网孔不应大于40mm40mm,对于移动遮栏，应选用非金属材料，其安全距离不变。C.当高压母线排距地面高度只有1.8m,应加遮栏不准通行或装设护罩隔离。3)高低压配电间及电容器间控制装置(1)所有的瓷瓶、套管、绝缘子应清洁无裂纹。瓷瓶、套管和绝缘子必须保持清洁完好，其表面应达到无积尘、无污染物沉积、无裂纹、无破损。（2）所有的母线应整齐、清洁，接点接触良好，母线应低于70,相序标志明显，连接可靠。母线的间距、连接方式和相序色标应符合有关标准的规定要求。应根据相
6、序油漆变色，变焦及示温片有无熔化的异常变化，判断母线连接处可靠程度和母线负荷过载情况。（3）各类电缆及高压架空线路敷设符合安装规程，电缆头处表面清洁、无漏油，接地（接零）可靠。a.电力电缆及高压架空线路应满足设计要求，使电缆及线路的敷设符合实际情况。电缆排列整齐，无机械损伤，标志牌正确、清晰，安装固定可靠，间距符合规定。b.电缆终端，电缆头封闭严密不渗漏，表面清洁、绝缘良好、接地可靠。C.电缆沟内无杂物、无积水、无和外部连通的孔洞，盖板齐全，且强度符合要求。企业应提供电缆线路的预防性试验报告。（4）断路器应为国家许可生产厂的合格产品，有定期维修试验记录，油开关油位正常，油色透明无杂质，无漏油、
7、渗油现象。a.断路器（多油、少油、空气、真空，SF6不同绝缘介质的断路器，下同），必须是国家许可生产厂的合格产品，其性能应符合标准要求。b.断路器安装验收合格。（5）操纵机构应为国家许可生产厂的合格产品，有定期检修记录。操纵灵活，联锁可靠，脱扣保护合理。双电源供电或自有发电必须加装联锁装置。a.对于大中型配电所当装有电磁操动机构，应采用可靠合、分闸操作直流电源；小型配电所应采用弹簧储能操动机构。上述设施的设计、安装必须符合有关标准的要求。b.操纵气构应是国家许可生产厂的合格产品，且有合格证书、检测检修记录，还要有电力部门对高压开关柜的定期预防性试验报告。(6)所有酌空气开关灭弧罩应完整，触头平
8、整。(7)电力电容器外壳无膨胀，温升符合要求，无漏油现象。电容器接线及布置应符合有关标准的要求，调整合理，并加装保护装置。电容器室内应保持良好的通风，电容器如有异常现象，应查清原因并及时消除隐患。(8)接地故障保护可靠，并有定期试验记录。a.变电所本身必须有一个完整的接地系统，可靠的接地体，焊接牢固的接地网和便于测量接地体电阻值的连接点。其接地电阻值应符合不同用途、不同电压的电气设备接地要求的最小值。b.高低压配电室内的各种电力设备、设施所有应接地部位必须与接地系统可靠地连接。并提供接地系统图及地下隐蔽工程技术资料、电力部门定期检测。(9)各种安全用具应完好可靠，有定期检测资料。(10)变配电
9、间内各种通道应符合安全要求，应有规定的警示标志及工作标志。a.变电所、配电室内外要有提示要害部位带电危险的警示标JOb.电力设备操作手柄或机构上应有操作提示标志。(安全标志的使用方式及式样见表4.14)表4.14安全标志的使用方式及式样类别文字内容使用方法及悬挂处所外形尺寸(mm)标志颜色文字颜色禁止类禁止合闸，有人工作悬挂在可能送电到工作地点的油开关或刀闸的传动机械或操作把手上200100或8050白底红禁止类禁止合闸，有人在线路上工作悬挂在可能送电到工作地点的油开关的传动机械或操作把手上及刀闸上:标志牌的数目与线路上工作班数相同200100或8050红底白禁止类禁止攀登，高压危险工作人上攀
10、的带电导体的框架上,运行中变压器的梯子上250200白底红边黑警告类切勿触及，生命危险悬挂在架空线路和杆塔离地面2.53m处，杆距100m以上每3根挂一块，100m以下每1根挂一块210280白底黑准许类从此上下工作人员上下的铁架、梯子上，表示己放一切安全措施，允许工作人员攀登250250绿底白圈黑字准许类在此工作悬挂在已做好安全措施、允许工作人员在设备上工作地点250250绿底白圈黑字警告类高压、生命危险悬挂在变电所外、油开关前、变压器室前及开关柜前和以上各处的内部墙上280210白底红边黑警告类止步，高压危险悬挂在各工作地点附近高压带电设备前或遮栏上，亦可挂在临时活动遮栏上280210白底
11、红边黑警告类站住,生命危险悬挂在各工作地点附近的低压带电设备前或遮拦上，亦可挂在临时遮栏上280280白底红边黑提醒类已接地悬挂在已接好地线的刀闸操作把手上240130绿底黑字C.电力设备上应有表明巳送电或已带电的指示灯、指示用仪表和音响报警，信号装置。d.变配电间内的各种通道符合安全要求。高压配电室各种通道最小宽度见表4.15：表4.15高压配电室各种通道最小宽度(mm)开关柜布置方式柜后维护通道柜前操作通道固定式手车式单排布宜8001500单车长度+1200双排面对面布置8002000双车长度+900双排背对背布置100O15000单车长度+1200注：a.固定式开关柜为靠墙布置时，柜后与
12、墙净距高大干50mm,侧面与墙净距离应大于200mm。b.通道宽度在建筑物的墙面有柱类凸出时，凸出部位的通道宽度可减少200mmoc.低压配电屏前、后通道最小宽度见表4.16：表4.16低压配电屏前、后通道最小宽度(mm)形式布置方式屏前通道屏后通道固定式单排布置1500100O双排面对面布置2000100O双排背对背布置15001500抽屉式单排布置1800100O双排面对面布置2300100O双排背对背布置18001000注：建筑物有凸出部位通道宽度可减少200mm。d.变压器室墙壁和门的最小净距见表4.17：表4.17变压器室墙壁和门的最小净距(mm)变压器容量KVAIocr100o12
13、50及以上变压器外廊与后壁、侧壁净距600800变压器外廊与门净距8001000e.在同一配电室内单列布置高、低压开关柜，顶部有裸露带电导体时，两者之间净距不应小于2m。f高压配电装置长度大于6m,其柜(屏)和通道应设两个出口，低压配电装置两个出口间的距离超过15m时,尚应增加出口。g.当电源从柜(屏)后进线，需在柜(屏)正背后墙上分设隔离开关及手动机构时，柜(屏)后通道净宽应不小于1.5m4、考评时应注意的问题(1)对变配电站及发电设备进行考评时，评价人员本身应严格地遵守有关的安全管理制度和安全操作规程，严禁自行操作,并按规定穿戴和使用防护用品及防护用具。(2)进入变配电室、发电站必须履行正常的登记、批准手续，非电气专业人员不得人内。(3)任何正常时应带电的部位，未经停电、验电、接地一律视为有电。
