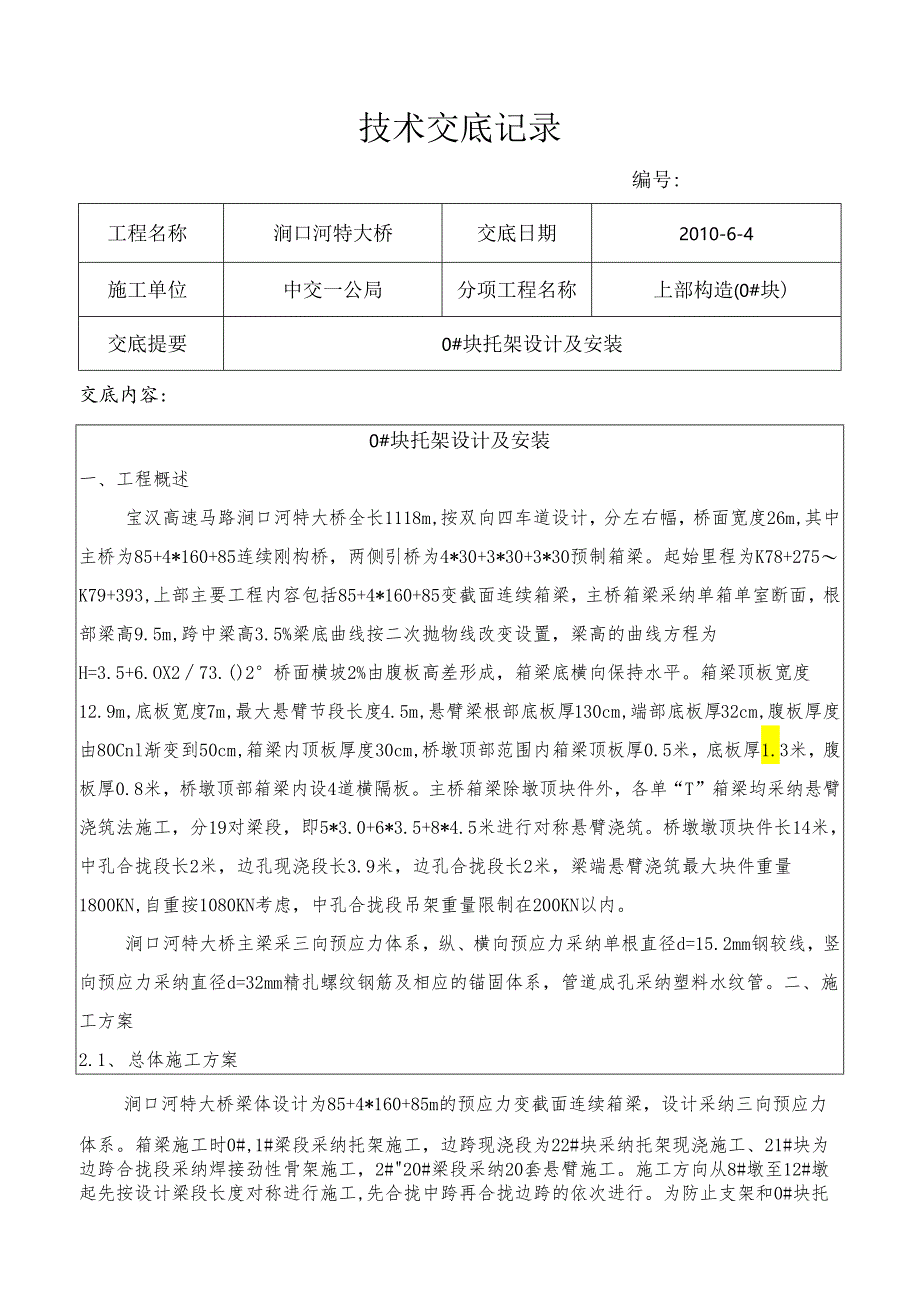

1、技术交底记录编号:工程名称涧口河特大桥交底日期2010-6-4施工单位中交一公局分项工程名称上部构造(0#块)交底提要0#块托架设计及安装交底内容:0#块托架设计及安装一、工程概述宝汉高速马路涧口河特大桥全长1118m,按双向四车道设计，分左右幅，桥面宽度26m,其中主桥为85+4*160+85连续刚构桥，两侧引桥为4*30+3*30+3*30预制箱梁。起始里程为K78+275K79+393,上部主要工程内容包括85+4*160+85变截面连续箱梁，主桥箱梁采纳单箱单室断面，根部梁高9.5m,跨中梁高3.5%梁底曲线按二次抛物线改变设置，梁高的曲线方程为H=3.5+6.OX273.()2桥面横
2、坡2%由腹板高差形成，箱梁底横向保持水平。箱梁顶板宽度12.9m,底板宽度7m,最大悬臂节段长度4.5m,悬臂梁根部底板厚130cm,端部底板厚32cm,腹板厚度由80Cnl渐变到50cm,箱梁内顶板厚度30cm,桥墩顶部范围内箱梁顶板厚0.5米，底板厚1.3米，腹板厚0.8米，桥墩顶部箱梁内设4道横隔板。主桥箱梁除墩顶块件外，各单“T”箱梁均采纳悬臂浇筑法施工，分19对梁段，即5*3.0+6*3.5+8*4.5米进行对称悬臂浇筑。桥墩墩顶块件长14米，中孔合拢段长2米，边孔现浇段长3.9米，边孔合拢段长2米，梁端悬臂浇筑最大块件重量1800KN,自重按1080KN考虑，中孔合拢段吊架重量限制
3、在200KN以内。涧口河特大桥主梁采三向预应力体系，纵、横向预应力采纳单根直径d=15.2mm钢较线，竖向预应力采纳直径d=32mm精扎螺纹钢筋及相应的锚固体系，管道成孔采纳塑料水纹管。二、施工方案2.1、 总体施工方案涧口河特大桥梁体设计为85+4*160+85m的预应力变截面连续箱梁，设计采纳三向预应力体系。箱梁施工时0#,1#梁段采纳托架施工，边跨现浇段为22#块采纳托架现浇施工、21#块为边跨合拢段采纳焊接劲性骨架施工，2#20#梁段采纳20套悬臂施工。施工方向从8#墩至12#墩起先按设计梁段长度对称进行施工,先合拢中跨再合拢边跨的依次进行。为防止支架和0#块托架沉降或刚度不够，托架必

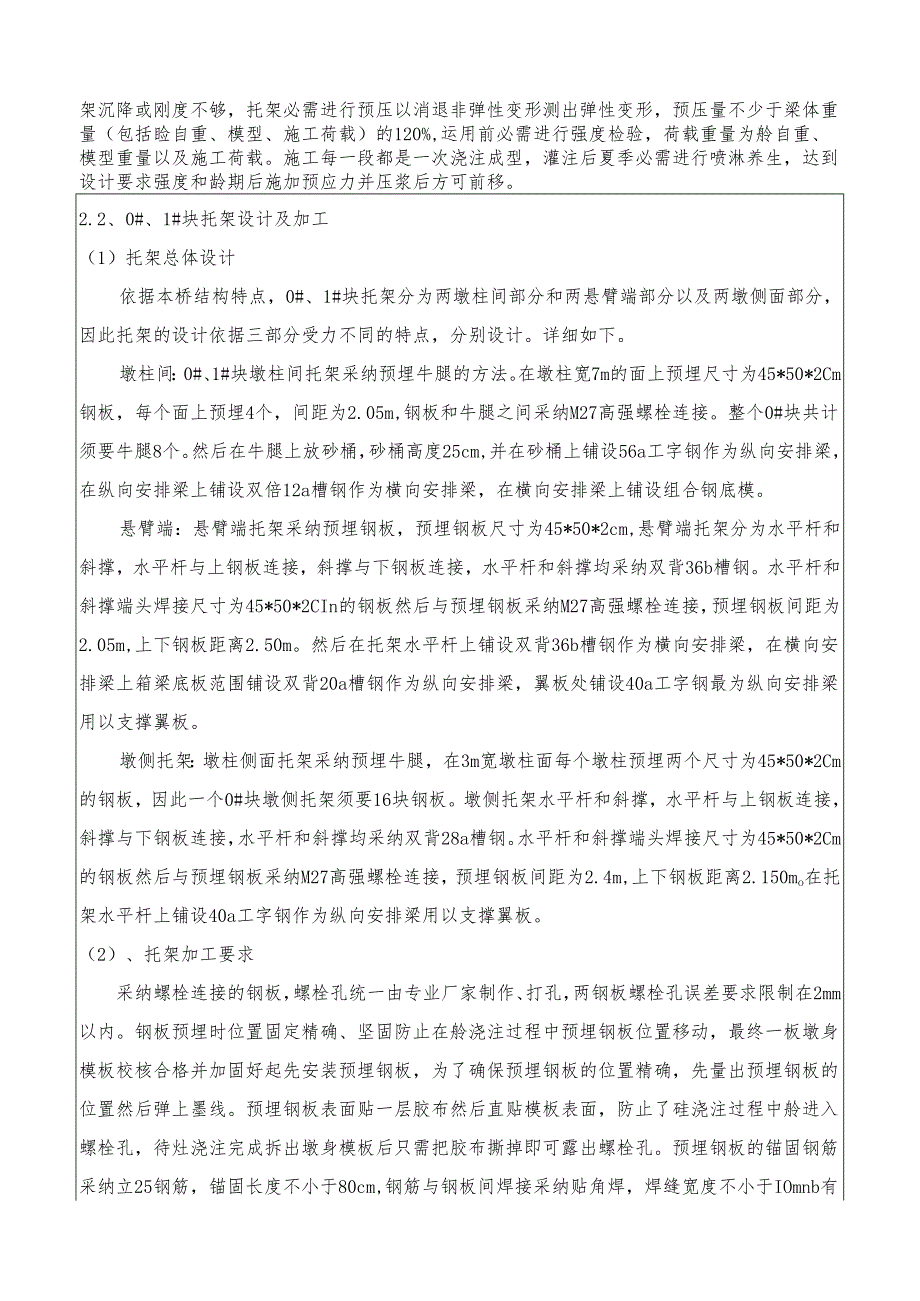

4、需进行预压以消退非弹性变形测出弹性变形，预压量不少于梁体重量（包括睑自重、模型、施工荷载）的120%,运用前必需进行强度检验，荷载重量为舲自重、模型重量以及施工荷载。施工每一段都是一次浇注成型，灌注后夏季必需进行喷淋养生，达到设计要求强度和龄期后施加预应力并压浆后方可前移。2.2、 0#、1#块托架设计及加工（1）托架总体设计依据本桥结构特点，0#、1#块托架分为两墩柱间部分和两悬臂端部分以及两墩侧面部分，因此托架的设计依据三部分受力不同的特点，分别设计。详细如下。墩柱间：0#、1#块墩柱间托架采纳预埋牛腿的方法。在墩柱宽7m的面上预埋尺寸为45*50*2Cm钢板，每个面上预埋4个，间距为2.
5、05m,钢板和牛腿之间采纳M27高强螺栓连接。整个0#块共计须要牛腿8个。然后在牛腿上放砂桶，砂桶高度25cm,并在砂桶上铺设56a工字钢作为纵向安排梁，在纵向安排梁上铺设双倍12a槽钢作为横向安排梁，在横向安排梁上铺设组合钢底模。悬臂端：悬臂端托架采纳预埋钢板，预埋钢板尺寸为45*50*2cm,悬臂端托架分为水平杆和斜撑，水平杆与上钢板连接，斜撑与下钢板连接，水平杆和斜撑均采纳双背36b槽钢。水平杆和斜撑端头焊接尺寸为45*50*2CIn的钢板然后与预埋钢板采纳M27高强螺栓连接，预埋钢板间距为2.05m,上下钢板距离2.50m。然后在托架水平杆上铺设双背36b槽钢作为横向安排梁，在横向安排
6、梁上箱梁底板范围铺设双背20a槽钢作为纵向安排梁，翼板处铺设40a工字钢最为纵向安排梁用以支撑翼板。墩侧托架：墩柱侧面托架采纳预埋牛腿，在3m宽墩柱面每个墩柱预埋两个尺寸为45*50*2Cm的钢板，因此一个0#块墩侧托架须要16块钢板。墩侧托架水平杆和斜撑，水平杆与上钢板连接，斜撑与下钢板连接，水平杆和斜撑均采纳双背28a槽钢。水平杆和斜撑端头焊接尺寸为45*50*2Cm的钢板然后与预埋钢板采纳M27高强螺栓连接，预埋钢板间距为2.4m,上下钢板距离2.150mo在托架水平杆上铺设40a工字钢作为纵向安排梁用以支撑翼板。（2）、托架加工要求采纳螺栓连接的钢板，螺栓孔统一由专业厂家制作、打孔，两
7、钢板螺栓孔误差要求限制在2mm以内。钢板预埋时位置固定精确、坚固防止在舲浇注过程中预埋钢板位置移动，最终一板墩身模板校核合格并加固好起先安装预埋钢板，为了确保预埋钢板的位置精确，先量出预埋钢板的位置然后弹上墨线。预埋钢板表面贴一层胶布然后直贴模板表面，防止了硅浇注过程中舲进入螺栓孔，待灶浇注完成拆出墩身模板后只需把胶布撕掉即可露出螺栓孔。预埋钢板的锚固钢筋采纳立25钢筋，锚固长度不小于80cm,钢筋与钢板间焊接采纳贴角焊，焊缝宽度不小于IOmnb有效厚度不小于8加。预埋螺栓采纳地角螺栓，螺栓口和预埋钢板紧贴并点焊在钢板上，螺栓底部采纳胶带封死底口防止硅浇注过程中水泥浆进入，避开了拧螺栓的时候预

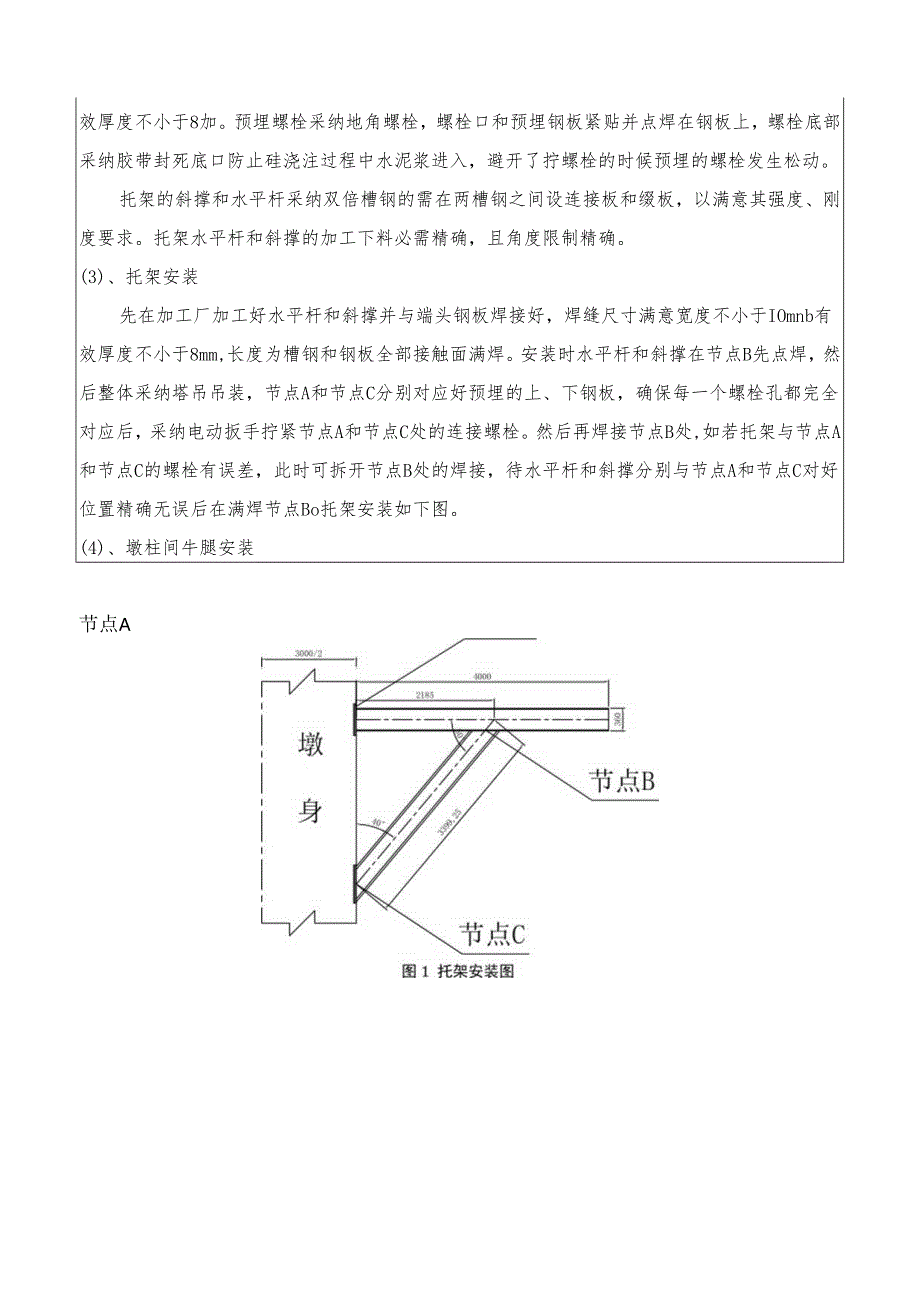

8、埋的螺栓发生松动。托架的斜撑和水平杆采纳双倍槽钢的需在两槽钢之间设连接板和缀板，以满意其强度、刚度要求。托架水平杆和斜撑的加工下料必需精确，且角度限制精确。(3)、托架安装先在加工厂加工好水平杆和斜撑并与端头钢板焊接好，焊缝尺寸满意宽度不小于IOmnb有效厚度不小于8mm,长度为槽钢和钢板全部接触面满焊。安装时水平杆和斜撑在节点B先点焊，然后整体采纳塔吊吊装，节点A和节点C分别对应好预埋的上、下钢板，确保每一个螺栓孔都完全对应后，采纳电动扳手拧紧节点A和节点C处的连接螺栓。然后再焊接节点B处,如若托架与节点A和节点C的螺栓有误差，此时可拆开节点B处的焊接，待水平杆和斜撑分别与节点A和节点C对好位置精确无误后在满焊节点Bo托架安装如下图。(4)、墩柱间牛腿安装节点A墩柱间牛腿与预埋钢板之间采纳M27高强螺栓连接，安装方法同托架安装方法。砂桶制作时所选用的A3钢板采纳厚2cm钢板，砂桶制作时上顶板、下底板和筒体之间需在筒体四周焊接直角三角形的加劲钢板4个，上桶和下桶大小应内嵌后无缝隙，假如存在缝隙可用沥青嵌缝。下筒体设两个螺栓锚钉，砂子放入砂桶之前必需先用水冲洗干净然后炒干。(5)0#、1#块托架正面图、侧面图见下图。图2托架正视图图表3托架俯视图附件：托架设计图（共5张）审核人交底人接受交底人
