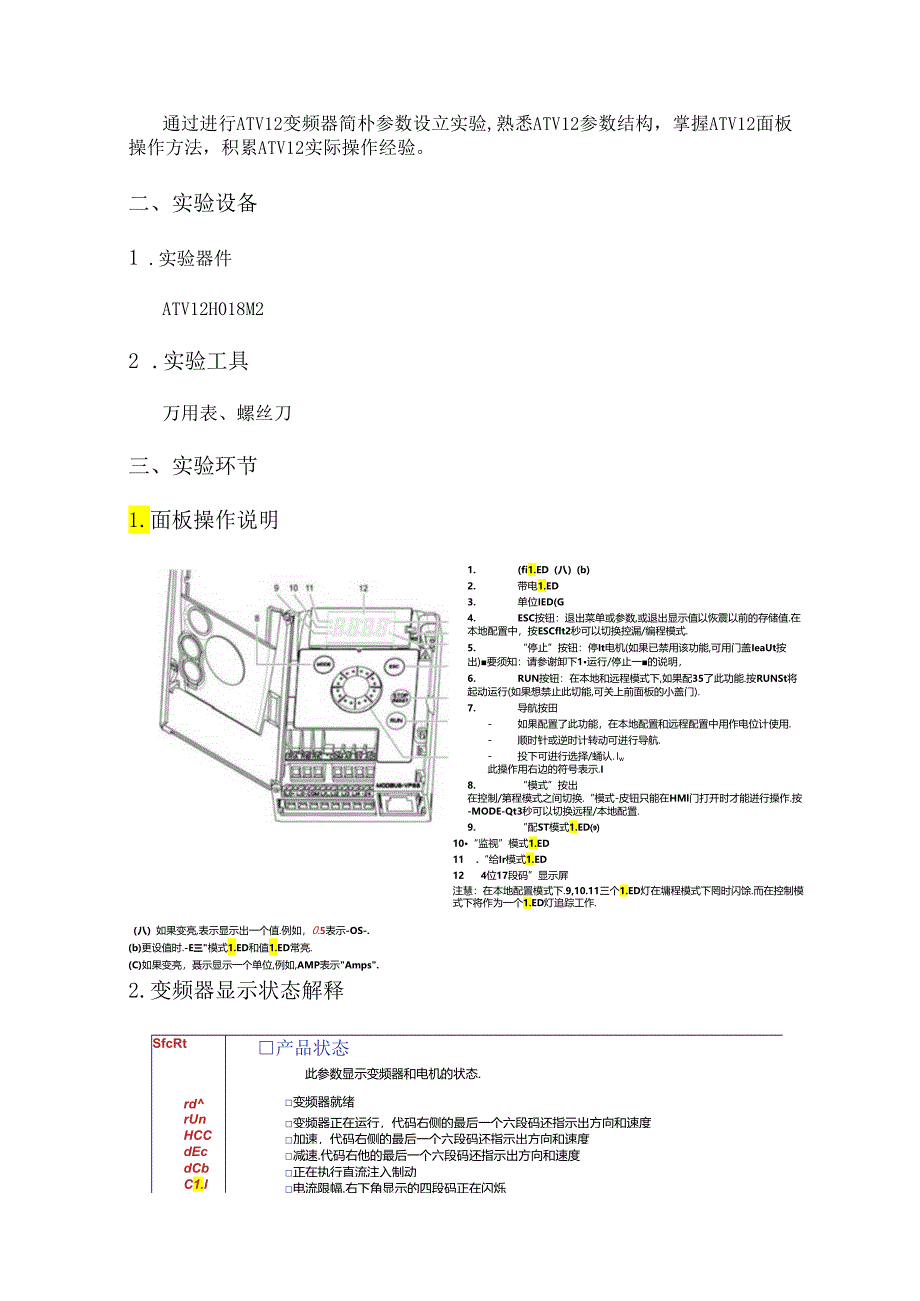

1、ATV12变频器简朴参数设立实验指导书目录一、实验目的2二、实验设备3三、实验步骤31.面板操作说明32 .变频器显示状态解释43 .简单启动参数设置44.1/0配置、监视55.出厂设置6四、实验结果6五、实验注意事项6一、实验目的通过进行ATV12变频器简朴参数设立实验,熟悉ATV12参数结构,掌握ATV12面板操作方法,积累ATV12实际操作经验。二、实验设备1 .实验器件ATV12H018M22 .实验工具万用表、螺丝刀三、实验环节1.面板操作说明1. (fi1.ED(八)(b)2. 带电1.ED3. 单位IED(G4. ESC按钮:退出菜单或参数,或退出显示值以恢震以前的存储值.在本地

2、配置中,按ESCflt2秒可以切换控漏/编程模式.5. “停止”按钮:停It电机(如果已禁用该功能,可用门盖IeaUt按出)要须知:请参谢卸下1运行/停止一的说明,6. RUN按钮:在本地和远程模式下,如果配35了此功能.按RUNSt将起动运行(如果想禁止此切能,可关上前面板的小盖门).7. 导航按田- 如果配置了此功能,在本地配置和远程配置中用作电位计使用.- 顺时针或逆时计转动可迸行导航.- 投下可进行选择/蛹认.w此操作用右边的符号表示.I8. “模式”按出在控制/第程模式之间切换.“模式-皮钮只能在HMl门打开时才能迸行操作.按-MODE-Qt3秒可以切换远程/本地配置.9. “配ST

3、模式1.ED10“监视”模式1.ED11 .“给Ir模式1.ED12 4位17段码”显示屏注慧:在本地配置模式下.9,10.11三个1.ED灯在墉程模式下罔时闪馀.而在控制模式下将作为一个1.ED灯追踪工作.(八)如果变亮,表示显示出一个值.例如,0.5表示-OS-.(b)更设值时.-E三模式1.ED和值1.ED常亮.(C)如果变亮,聂示显示一个单位,例如,AMP表示Amps.2.变频器显示状态解释SfcRt产品状态此参数显示变频器和电机的状态.rd变频器就绪rUn变频器正在运行,代码右侧的最后一个六段码还指示出方向和速度HCC加速,代码右侧的最后一个六段码还指示出方向和速度dEc减速.代码右

4、他的最后一个六段码还指示出方向和速度dCb正在执行直流注入制动C1.I电流限幅.右下角显示的四段码正在闪烁H51自由停车控制Dbr减速斜坡自适应Ck1.输入电源缺相时的受控停车hUn正在自整定FSfc快速停车n1.P无输入电源.此时控制组件通过RJ45接口供电,无线蹈电压,且不存在运行命令.FrF变频器运行并使用回落速度1.FFrE11远程配苣1.DC本地配置3.简朴启动参数设立实验规定:1、选择起动/停止宏;2、输入电机铭牌参数;3、输入电机热保护电流。实验环节:1 .按一下导航旋钮进入主菜单;旋转导航旋钮可切换REF、NON、CONF模式。在CONF模式下按一下导航按钮找CFG,将CFG设

5、立为STS(起动/停止宏),按导航旋钮2S保存,按退出键退出到主菜单界面;2 .逐次进入CONF-FU1.1.-DRC-找到电机控制菜单,依次找到“标准电机频率BFR”、“电机额定功率NPR”、“电机额定电压UNS”、“电机额定电流NCR”、“电机额定频率FRS”、“电机额定速度NSP输入电机额定参数并按导航旋钮保存;3 .逐次进入CONF-FU1.1.-F1.TTHT找到电机热保护菜单,依次找到“电机热电流ITH”、“电机热保护类型THT”、“过载故障管理O1.1.”、“电机热状态记忆NTN”,更改需要的设立并按导航旋钮保存。4.1 /0配置、监视实验规定:1、 将1.I2设立为反转;2、

6、将AIl设立为4-20m信号输入;3、 将AOl设立为指示电机频率,信号类型为4-20mA;4、 到监视菜单查看逻辑输入、模拟量输入状态;实验环节:1、 逐次进入CoNF-FU1.1.-FUN-功能菜单”,在功能菜单中找RRS,将其设立为“1.2H”;2、 逐次进入CONF-FU1.1.-IO-AH-“All配置菜单”,并进入该菜单,将AIlT设立为“OA”、CR1.l设立为“4mA、CRHl设立为“20mA”;3、 CONF-FU1.1.-10-A01-找到“AOl配置菜单”,并进入该菜单,将Aol设立为“OFR、AoIT设立为“4A”;4、 MON-NAI-“维护菜单”,进入该菜单,1.I

7、SI相应逻辑输入的状态1.Il-1.I41.ISI逻辑轴人的状态1.H-U4可用于显示4个逻辑输入的状态.状态1;I-II-f-HHHIIIII状态OJ1.UJJJ1.U1.I21.I31.I4示例说明:1.n和1.I3处于状态1;1.I2和1.I4处于状态0.5.出厂设立实验规定:将所有参数恢复出厂设立;实验环节:CONF-FCS-找到“出厂/恢复客户参数设立”,并进入该菜单,将其设立为“INI”并按导航旋钮2S;四、实验结果实验者通过进行ATV12变频器简朴参数设立实验,会对ATV12参数结构有更形象的结识,熟悉ATVI2面板操作,积累ATVI2变频器参数设立实际经验。五、实验注意事项1、进行变频器参数设立实验前,建议先恢复出厂设立。2、进行恢复出厂设立时,假如参数已经是出厂设立,则不能恢复出厂设立。3、按“模式”键或则“导航按钮”均可以切换“给定”、“监视”、“配置二
