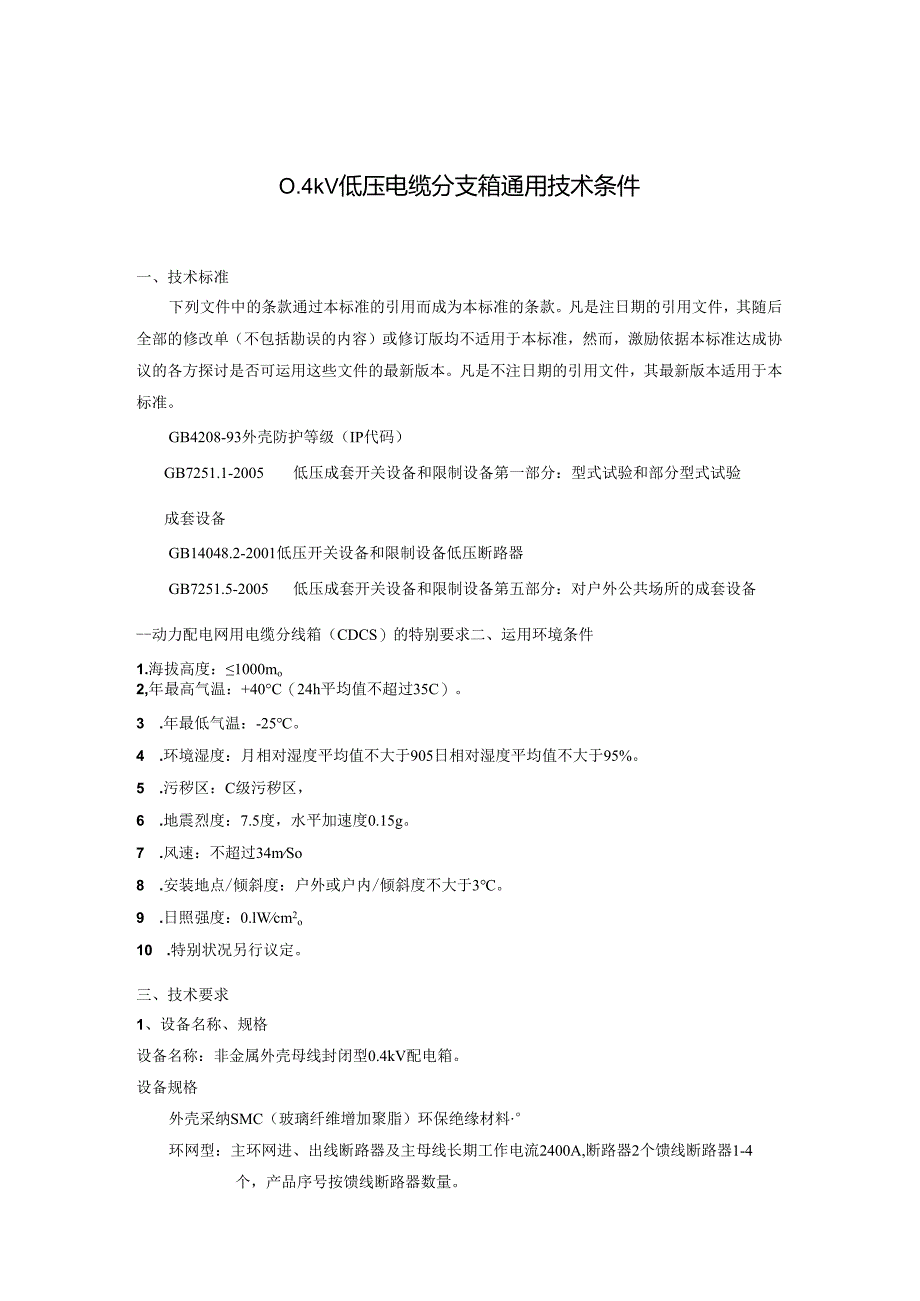

1、O.4kV低压电缆分支箱通用技术条件一、技术标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后全部的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，激励依据本标准达成协议的各方探讨是否可运用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4208-93外壳防护等级（IP代码）GB7251.1-2005低压成套开关设备和限制设备第一部分：型式试验和部分型式试验成套设备GB14048.2-2001低压开关设备和限制设备低压断路器GB7251.5-2005低压成套开关设备和限制设备第五部分：对户外公共场所的成套设备-动力配电网用电缆
2、分线箱（CDCS）的特别要求二、运用环境条件1.海拔高度：1000mo2,年最高气温：+40C（24h平均值不超过35C）。3 .年最低气温：-25。4 .环境湿度：月相对湿度平均值不大于905日相对湿度平均值不大于95%。5 .污秽区：C级污秽区，6 .地震烈度：7.5度，水平加速度0.15g。7 .风速：不超过34mSo8 .安装地点/倾斜度：户外或户内/倾斜度不大于3。9 .日照强度：0.lWcm2o10 .特别状况另行议定。三、技术要求1、设备名称、规格设备名称：非金属外壳母线封闭型0.4kV配电箱。设备规格外壳采纳SMC（玻璃纤维增加聚脂）环保绝缘材料环网型：主环网进、出线断路器及主

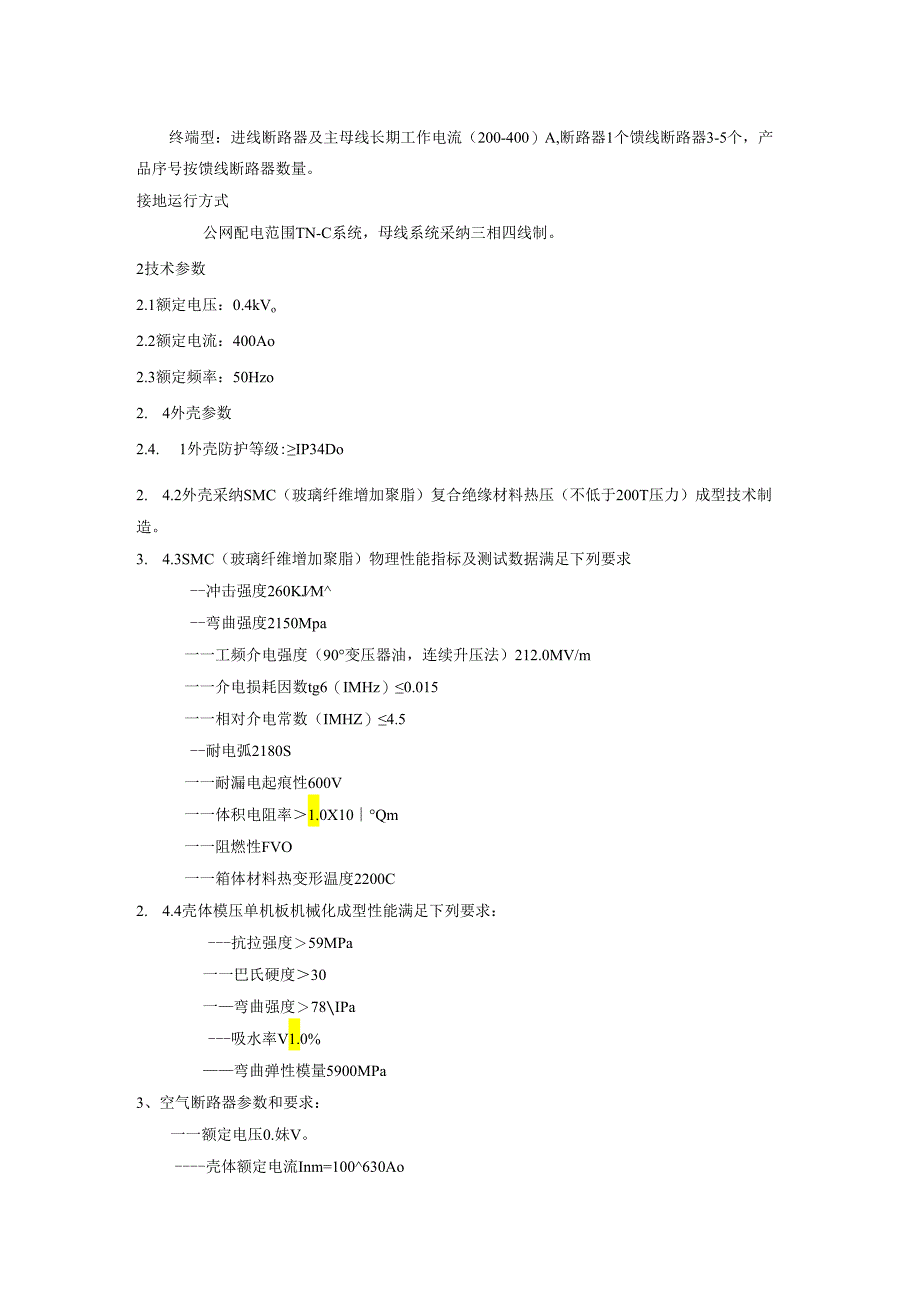

3、母线长期工作电流2400A,断路器2个馈线断路器1-4个，产品序号按馈线断路器数量。终端型：进线断路器及主母线长期工作电流（200-400）A,断路器1个馈线断路器3-5个，产品序号按馈线断路器数量。接地运行方式公网配电范围TN-C系统，母线系统采纳三相四线制。2技术参数2.1额定电压：0.4kVo2.2额定电流：400Ao2.3额定频率：50Hzo2. 4外壳参数2.4. 1外壳防护等级:IP34Do2. 4.2外壳采纳SMC（玻璃纤维增加聚脂）复合绝缘材料热压（不低于200T压力）成型技术制造。3. 4.3SMC（玻璃纤维增加聚脂）物理性能指标及测试数据满足下列要求冲击强度260KJM弯曲

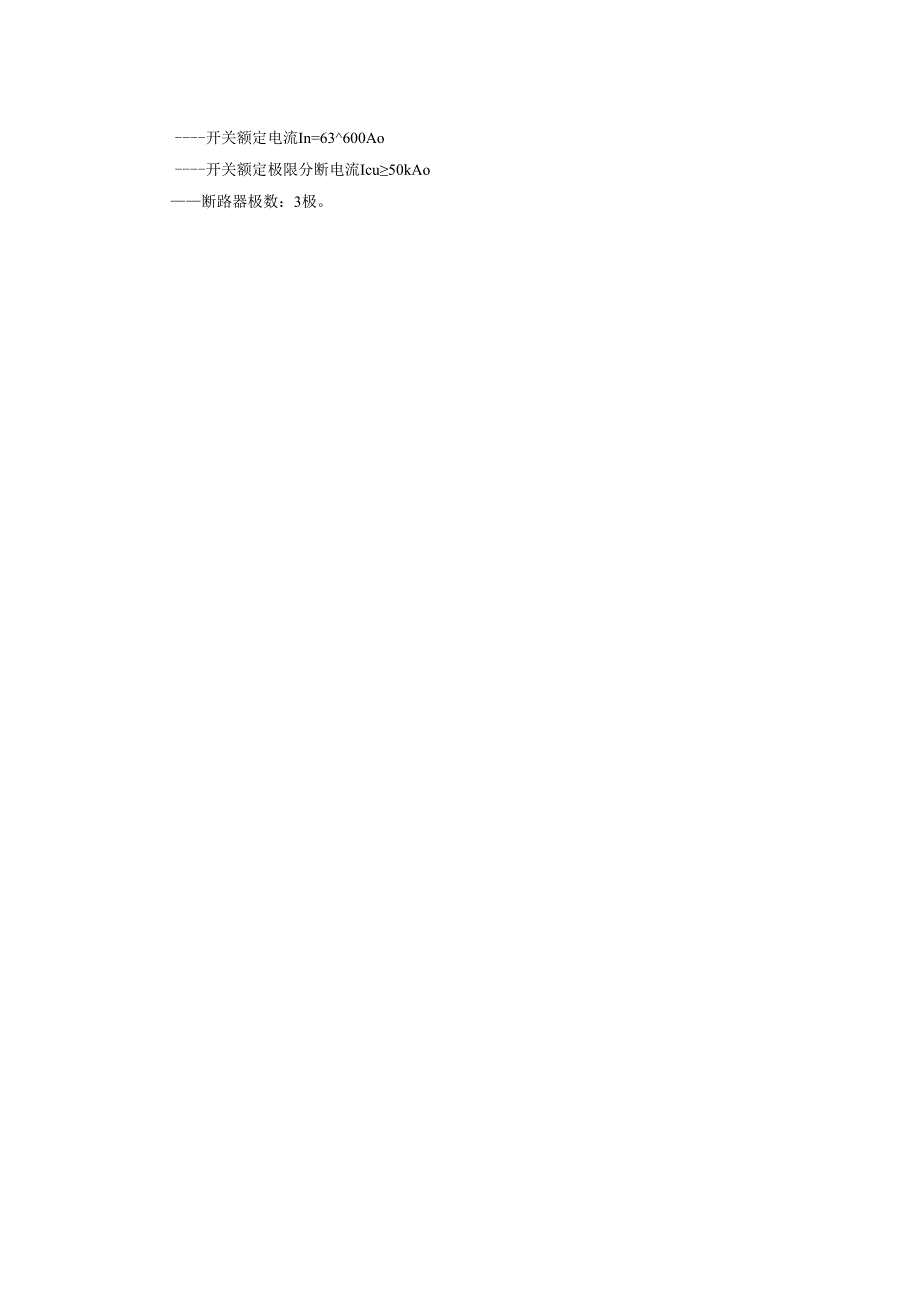

4、强度2150Mpa一一工频介电强度（90变压器油，连续升压法）212.0MV/m一一介电损耗因数tg6（IMHz）0.015一一相对介电常数（IMHZ）4.5耐电弧2180S一一耐漏电起痕性600V一一体积电阻率1.0X10Qm一一阻燃性FVO一一箱体材料热变形温度2200C2. 4.4壳体模压单机板机械化成型性能满足下列要求：抗拉强度59MPa一一巴氏硬度30一弯曲强度78IPa吸水率V1.0%弯曲弹性模量5900MPa3、空气断路器参数和要求：一一额定电压0.妹V。壳体额定电流Inm=100630Ao开关额定电流In=63600Ao开关额定极限分断电流Icu50kAo断路器极数：3极。一低
5、压进出线断路器采纳隔离型无飞弧断路器且搭接采纳加长过渡板连接。低压电气元件均通过国家“3C”(chinacompulsorycertification)强制性认证。低压空气断路器外壳材料采纳长纤维DMC(不饱和聚脂树脂玻璃纤维增加模塑料)，开关内全部导电铜材均须采纳电解铜，开关触点须采纳耐高温银鸨合金。4、母线结构：回路双T形主母线应满足在最热月平均温度下，载流量不低于400A要求。铜母线纯度99.98%；电导率55(min)；布氏硬度：80105HB；母线额定短时耐受电流250kAls;出线断路器通过采纳德国维纳尔产专用转接器挂接于母线正面，转接器材料为不含硅树脂，不含氯元素的热塑性塑料，温
6、度稳定性实力：120,漏电起痕指数：CTI200,转接器挂接的牢靠性和稳定性经多个专业部门检验并通过认证。4.1 封闭母线系统采纳德国维纳尔产品，母线系统及附件应采纳表面金属处理工艺，有牢靠的挂网运行试验，符合IEC/EN60439-1标准的封闭母线系统，母线系统采纳封闭的不打孔母线挂接技术，铜母线最大扭曲度和平直度为1.2mm；弧半径：0.5mm,保证原件挂接接触牢靠。断路器通过采纳德国维纳尔转接器不打孔母线挂接技术,母线连接要求采纳专用母线连接夹不打孔连接，连接夹在显著位置标注有旋紧的扭力矩标识，母线袒露部份运用绝缘盖罩进行母线封闭。出线断路器通过采纳德国维纳尔转接器挂接于母线正面，转接器
7、材料为不含硅树脂，不含氯元素的热塑性塑料，温度稳定性实力：120,漏电起痕指数：CTI200,转接器挂接的牢靠性和稳定性经多个专业部门检验并通过认证。4.2母线载流量：水平母线额定电流40OA垂直母排换进环出主回路400A馈线回路：A型315A其它类型225(250)A4.3特别要求：4. 3.1母排及部件等袒露带电部分，采纳耐气侯的绝缘材料防护。统包电缆搭火宜采纳过渡板，其搭火距离不宜小于600mm；5. 3.2采纳电缆下进、出线，其进、出线孔加装电缆防护锥，设有电缆固定架，便于电缆的安装和封堵；6. 3.3中性线落孔数量大于进出线和接地数量总和，并备有防止脱紧固螺栓；7. 3.4箱体有良好
8、的通风散热结构设计(如通风百叶、通风槽等)；箱顶盖和底板可在须要时调整，便于电缆的进出一箱体外壳、箱顶盖和基础底板宜采纳标准化、模块化、绝缘的结构，便利无工具组合装配，在实行平安措施条件下可带电局部更换其外部件。4.3.5箱体外壳颜色能与环境相适应，涂敷抗紫外线老化涂料或工艺，采纳浅基色调。4.3.6一一产品免维护设计，设计运用寿命不小于20年。5试验型式试验0.妹V非金属外壳配电箱通过GB7251.5-2005中要求的型式试验。出厂试验我公司所供产品已进行出厂试验，并附有满足国家出厂试验标准的测试数据和文件。试验项目及要求依据GB7251.1-2005标准第&3条执行。604kV配电箱内断路
9、器配置及爱护整定0.4kV配电箱内断路器配置及爱护整定值详见表1表1je电箱类别断路器运谕、类别环网型（馈线数量）终端型（馈线数量）1234、53、4、5环网进出线额定电流（八）630630630630长延时整定电流（八）400400400400一终端进线额定电流（八）400-630长延时整定电流（八）315-400馈线额定电流（八）630400250250、160250、160长延时整定电流（八）400250200200、125200、125注:1长延时整定电流可依据上下级爱护协作和电缆截面等因素适当调整，断路器额定电流不宜变更。2瞬时整定电流一般为10倍长延时整定电流，产品序号按馈线数量四
10、、供货要求及包装运输1 供应必要的备品备件。2 设备的包装，保证产品及其组件、零件在整个运输和储存期间不致损坏。3 供应以下技术文件、图纸资料一式十份：1）全部试验报告及产品合格证2）接线安装图、出厂技术一览表3）设备运行、安装、修理手册五、现场服务1为了便于合同设备的安装，我方免费派出娴熟的、能胜任工作的技术人员到现场，由业主支配适当时间对设备安装和试验赐予技术授课。2我方将派出足够人员履行如下的现场服务。2.1 检验和评价有供方所供应设备的安装状况。2.2 参加验收试验，启动和设备投运。3我方技术人员除了解答和解决由业主在合同范围内提的问题，还可具体地说明技术图纸、运行、设备性能及留意事项
11、。4为了保证上述工作的正的确施，我方技术人员可给业主完整、正确的技术说明和进行必要的演示。六、质量保证1质量保证期为投产后12个月或最终一批交货后30个月内。2我方保证其供应的产品是全新的、未运用过的,并在各个方面符合招标文件规定的质量、规格和性能。我方保证其产品在正确安装、正常操作和保养的状况下，运行平安、牢靠。在合同规定的质量保证期内，我方对由于产品设计、制造、运输和设备的缺陷等因而造成产品的任何破坏、缺陷或故障，则当我方收到买方的书面通知后，我方在（十）天内免费负责修理或更换有缺陷的设备或部件，以达到技术条件规定的要求。3在接到通知后，假如我方不能够或延误按买方满足的方式全力以赴的不间断
12、的完全履行对这些破坏、缺陷或故障的完善工作，则买方将依据合同中有关索赔的条款进行工作，以确保工程项目能在良好的外部条件下运作。我方对买方为此而担当的费用，负有责任。注：1.低压主元件具体见0.4KV低压电缆分支箱投标价格及选配件价格汇总表2.电气配置图型号低压配电箱DF-2/1-400环网型编号123用途环进环出进户封闭母线TMY-4*50*51/隔离型无飞弧断路器630A-3P630A-3P400A-3P极限分断电流kA505050长延时脱扣电流（八）400400250瞬时脱扣电流（八）400040002500母线耐受电流220kAls外形参考尺寸长X宽X高：791X862X322注：外壳材
