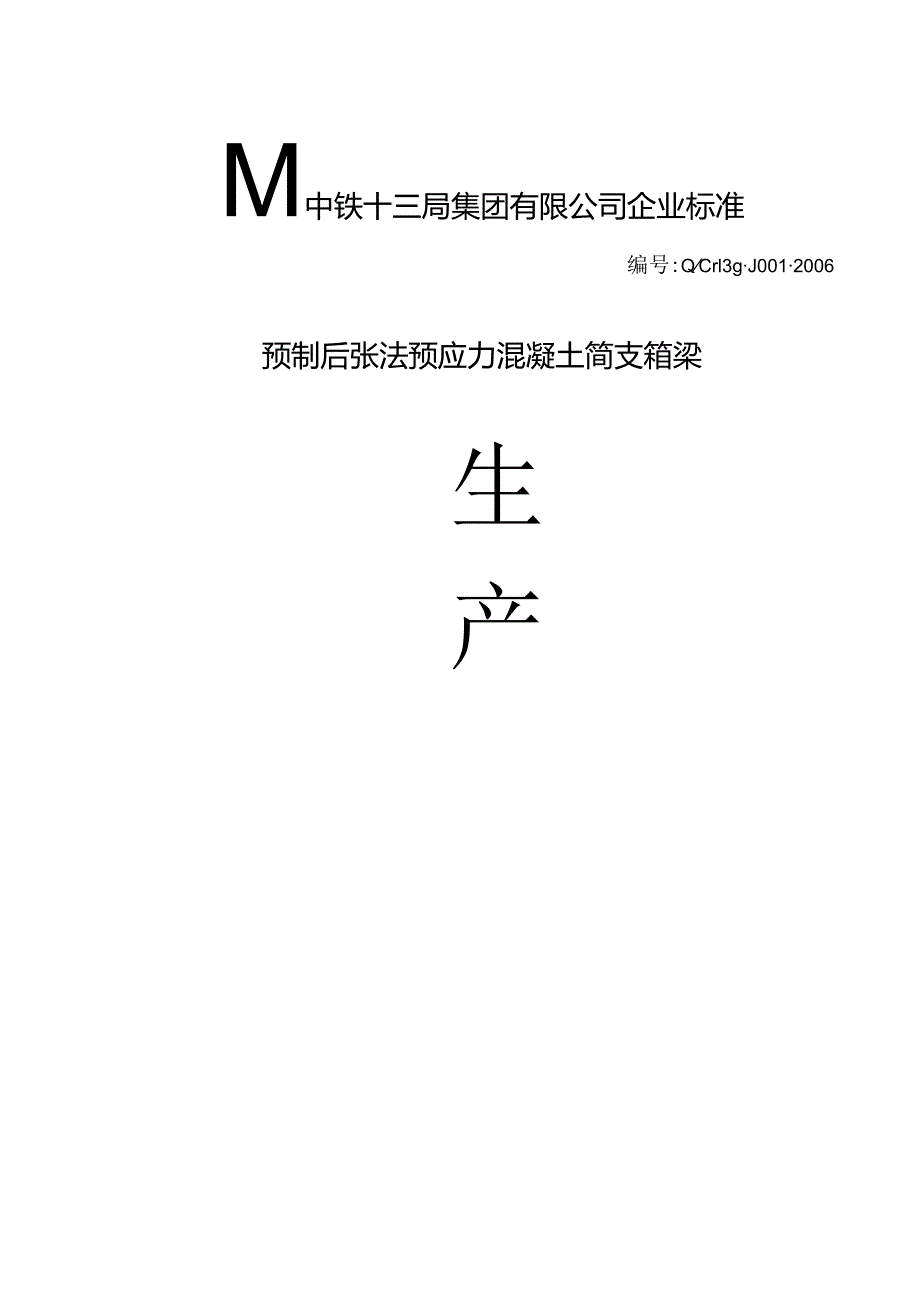

1、M中铁十三局集团有限公司企业标准编号:QCrl3gJ0012006预制后张法预应力混凝土简支箱梁生产I12006-XX-XX实施2006-XX-XX发布前言本细则由XX项目部提出并由XX项目部归口管理本细则由XX项目部负责说明本细则由XX项目部起草本细则起草人：XXX本细则修改人：本细则审稿人：XXX本细则审核人：XXX本细则批准人：XXX本细则于2006年XX月首次发布目录1 .目的2 .范围3 .引用标准与规范4 .名词/术语定义与说明5 .主要内容5.1 箱梁预制施工工艺流程5. 2箱梁预制主要施工工艺6. 3支持性文件7. 附件1 .目的为规范预制后张法预应力混凝土简支箱梁的施工，制订
2、本细则。2 .适用范围本细则适用于预制梁厂预制后张法预应力混凝土简支箱梁的施工。3 .引用标准在制定本细则时，下列标准和规范的版本均为有效。全部标准和规范都会被修订，运用本细则的各方应探讨运用下列标准和规范最新版本的可能性。1. 1TB/T3043预制后张法预应力混凝土铁路桥简支梁2. 2TBlOoo2.1-99铁路桥涵设计基本规范3. 3TB10002.3-99铁路桥涵钢筋混凝土和预应力混凝土结构设计规范；4. 4时速200公里新建铁路途桥隧站设计暂行规定（铁建管1998279号文）5. 5TBJ2-96铁路桥涵设计规范6. 6TBJ106-91铁路部分预应力混凝土梁设计及验收规范7. 7T
3、BJ10203-2002铁路桥涵施工规范8. 8TB10210-2001铁路混凝土与砌体工程施工规范9. 9GB50204-2002混凝土结构工程施工质量验收规范及相关评定标准10. 10水泥GB175T99911. 1非预应力筋GB1499-1998（带肋）；GB13013-91（光圆）；GB/T701T997（盘条）12. 2钢绞线GB/T5224-200313. 3钢配件GB700-8814. 4预应力锚具GB699T999；GB3077-1999；GB/T14370-200015. 15砂石料TBlO210-200116. 16减水剂GB8076-199717. 7防水层TB/T296
4、5-199918. 18梁体静载试验：TB/T2092-200319. 19磅抗压、弹模GB/T50081-2002；20. 20水泥胶砂强度：GB/T17671-199921. 1水泥细度:GB1345-9122. 22水泥标准稠度用水量、凝聚时间、安定性：GB1346-200123. 23细骨料（砂）：JGJ52-9224. 24粗骨料（碎石或卵碎石）JGJ53-9225. 25减水剂匀质性试验：GB8077-200026. 26力筋拉伸试验：GB228-200227. 27线材弯曲试验：GB/T232-199928. 28螺纹筋焊接：JGJ18-9629. 29骨料碱活性试验：TB/T2
5、922.1-4-1998;TB/T2922.5-200230. 30拌合物试验GB/T50080-200231. 1磅强度评定TBlO425-94铁路混凝土强度检验评定标准32. 32CECS53：93混凝土碱含量限值标准33. 33TB/T3054-2002铁路混凝土工程预防碱-骨料反应技术条件4 .名词/术语定义与说明5 .主要内容5.1 箱梁预制施工工艺流程箱梁预制采纳固定式底模、可旋转整体式钢外模、液压自动收缩式钢内模进行施工。底、腹板和顶板钢筋骨架分别在制梁区钢筋绑扎台位上进行绑扎，通过龙门吊将底、腹板钢筋骨架整体吊装到制梁台位后，安装内模，吊装顶板钢筋骨架，调整外模、安装端模。预应
6、力孔道采纳预埋金属水纹管成孔，梁体采纳耐久性混凝土,混凝土在搅拌站集中拌制，混凝土输送泵协作液压式布料杆入模，插入式和附着式振动器振捣，整体一次性灌筑，蒸汽养生。箱梁在制梁台座上进行预应力筋的预张拉和初张拉后，通过提梁机移至存梁区，在存梁台位上进行终张拉、压浆和封端，满意架设要求后，再次通过提梁机运输至装梁区，吊装至运梁车上。箱梁预制施工主要包括模版工程、钢筋工程、混凝土工程、预应力工程、吊移存装梁工程等主要工艺，箱梁预制施工工艺流程详见图I一箱梁预制施工工艺流程图。5.2箱梁预制主要施工工艺模版工程在设计预制箱梁模板时，依据标准要求，模板必需应具有足够的刚度、强度和稳定性，同时还应满意在安装
7、、拆卸时省时、省力、快速、高效，缩短工序占用时间的要求。模版加工误差应满意设计和规范要求。预制箱梁模板由底模、侧模、内模、端模四部分组成。底模采纳的钢板作面板，用型钢作纵横肋板,整体结构铺设在条形混凝土基础的工字型横梁上；底模下设调整装置，依据设置的梁体反拱度及箱梁底部的尺寸制作成型。外侧模由型钢框架、面板、支架调整装置组成，外侧模底部设置活动较，与台座基础处预埋的较接点连接，可绕较接点进行侧向转动。在箱梁外侧模翼缘板模架两外侧面设置型钢网架和桥面振捣机导轨，混凝土浇注时，此部分作为混凝土浇筑时振捣作业的操作平台。单侧外侧模为整体框架式结构,制作时按4-6m分节进行制造，运抵预制场后在制梁台位
8、拼接成整体，同时预设反拱线形。内模采纳全液压收放式，由顶模、侧模、下脚模和液压收放及限制模块、纵向走行部件等几部分组成，内模入模时采纳梁厂100t龙门吊整体吊入，拆除时，变截面段下脚模人工拆除，标准段从两端分两节牵引出模。端模设置图1箱梁预制施工工艺流程图为整体形式，由面板和纵横肋组成，采纳螺栓栓接固定在侧模、底模和内模上，制作时其张拉槽口位置必需精确。预制箱梁模板在进场及安装调试后应依据有关标准要求进行质量检验，并在施工过程中留意爱护和检查，以确保箱梁成品的质量。钢筋工程预制箱梁钢筋工程主要包括底板钢筋、腹板钢筋、顶板钢筋、预应力管道及钢配件制安等内容。钢配件主要指锚具、锚垫板、支座垫板、防
9、落梁挡块预埋钢板及其它预埋件。为确保施工精度和绑扎质量以及绑扎速度，底板钢筋、腹板钢筋、顶板钢筋绑扎作业均实行在各自的钢筋绑扎台位的固定胎架上绑扎，分别整体吊装入模。预应力管道跟随底、腹板钢筋绑扎时刚好组织安装，严格限制水纹管定位钢筋网位置，布设预应力管道并确保管道圆顺。钢配件在加工场集中加工，安装过程中应确保安装坚固，位置精确。钢筋、预应力管道及钢配件在进场后和安装完成后均应按有关标准分别进行质量检验，并按原材料、半成品、成品的爱护措施做好爱护工作。5.2.3 混凝土工程预制箱梁混凝土工程主要包括混凝土配制与拌合、混凝土浇筑和混凝土养护三部分内容。混凝土设计和施工协作比由试验室依据预制箱梁混
10、凝土的有关标准、要求以及原材料状况通过试验和计算确定并实施监控，混凝土拌合由梁厂统一采纳拌合站集中拌合。混凝土浇筑采纳混凝土输送泵协作液压式布料杆连续灌筑，一次成型，振捣以插入式振捣器为主，附着式振捣棒为辅。混凝土养护实行蒸汽养护。梁体碎浇筑完毕并静停4h后，起先蒸汽养护。蒸汽养护分静停、升温、恒温、降温四个阶段。整个蒸汽养护过程采纳三台多点全自动报警测温仪分别对梁体芯部、表层、环境温度进行监控。蒸汽养护完成拆模后，为防止役表面开裂，对箱梁顶面实行洒水并覆盖养护，侧面涂刷养护剂保水养护。5.2.4 预应力工程预制箱梁预应力工程主要包括预应力筋下料编束穿束、预应力筋张拉、预应力孔道压浆封端三部分
11、内容。预应力钢绞线采纳电动砂轮机切割下料，编号采纳在下料后钢绞线两端系铁皮牌标示，穿束可采纳同一孔道整束整穿或用穿索机将钢绞线逐根穿入两种方式，穿束应在蒸汽养生完成之后进行。预应力筋张拉分三个阶段进行,分别为制梁台位上进行预张拉和初张拉和在存梁台位上进行终张拉。预应力筋张拉采纳两端整体张拉，双向限制法，以张拉力为主、伸长量作为校核。张拉时，应按“对称、均衡”原则进行，相同编号的钢束应左右对称进行。预应力孔道压浆、封端。预制梁终张拉完成后，在48h内进行压浆，压浆采纳真空协助压浆工艺，同一管道压浆应连续进行，一次完成。冬季压浆时应实行保温措施，并掺加防冻剂。压浆结束并检查合格后，进行封端，在封端
12、前，应对梁端锚穴处混凝土凿毛，然后安装钢筋网，浇筑封端混凝土。封端混凝土应实行洒水并在其上覆盖塑料薄膜进行养护时。5.2.5 吊移存装梁工程箱梁初张拉完成后进行吊移梁，吊移梁采纳两台450t轮轨式提梁机将箱梁吊移至梁厂存梁台座上进行终张拉。箱梁经检验满意标准和设计要求出厂条件后且架设具备条件状况下，利用两台450t轮轨式提梁机将箱梁吊运至装梁区进行装车。5 .2支持性文件本细则支持性文件详见下表。支持性文件一览表序号标准号文件名称类别起草部门1J002模版工程施工工艺细则指令性石太客专项目部2J003钢筋工程施工工艺细则指令性石太客专项目部3J004混凝土工程施工工艺细则指令性石太客专项目部4
13、J005预应力工程施工工艺细则指令性石太客专项目部5J006吊移存装梁工程施工工艺细则指令性石太客专项目部6 .附件修改记录单序号修改页号修改前内容修改后内容修改日期修改人批准人M中铁十三局集团有限公司企业标准编号:QCrl3gJ00X2006预制后张法预应力混凝土简支箱梁2006-XX-XX实施2006-XX-XX发布前言本细则由XX项目部提出并由XX项目部归口管理本细则由XX项目部负责说明本细则由XX项目部起草本细则起草人：XXX本细则修改人：本细则审稿人：XXX本细则审核人：XXX本细则批准人：XXX本细则于2006年XX月首次发布目录1 .目的2 .范围3 .引用标准与规范4 .名词/
14、术语定义与说明5 .主要内容1 .1施工打算5 .2施工工艺及流程5. 3质量标准5.4成品与半成品爱护5 .5平安环保措施6 .附件1 .目的为规范预制后张法预应力混凝土简支箱梁（工艺名称）的施工，制订本细则。2 .适用范围本细则适用于预制梁厂预制后张法预应力混凝土简支箱梁（工艺名称）的施工。3 .引用标准与规范在制定本细则时，下列标准和规范的版本均为有效。全部标准和规范都会被修订，运用本细则的各方应探讨运用下列标准和规范最新版本的可能性。（按3.1、3.2的依次分别列出本细则所涉及的标准和规范名称及编号。）4 ,名词/术语定义与说明（对本细则所涉及的为防止混淆而需重新或再次明确的名词/术语进行定义和说明。）5 .主要内容1 .1施工打算技术打算（对本细则所涉及的技术打算状况进行简要说明,如设计图纸、技术交底等内容的打算状况及要求。）原材料技术要求（对本细则所涉及的主要原材料提出具体的技术要求。）主要机具设备（具体列出本细则所涉及的机具设备及参数。）5 .2施工工艺及流程（详述本工艺流程、流程图、工艺要点等内容。）5. 3质量标准（详述工艺过程/产品应达到的质量标准和要求。）5.4成品与半成品爱护（详述本工艺所形成的成品或半成品的爱护措施。）5.5平安环保措施（对本细则所涉及的平安和环保措
