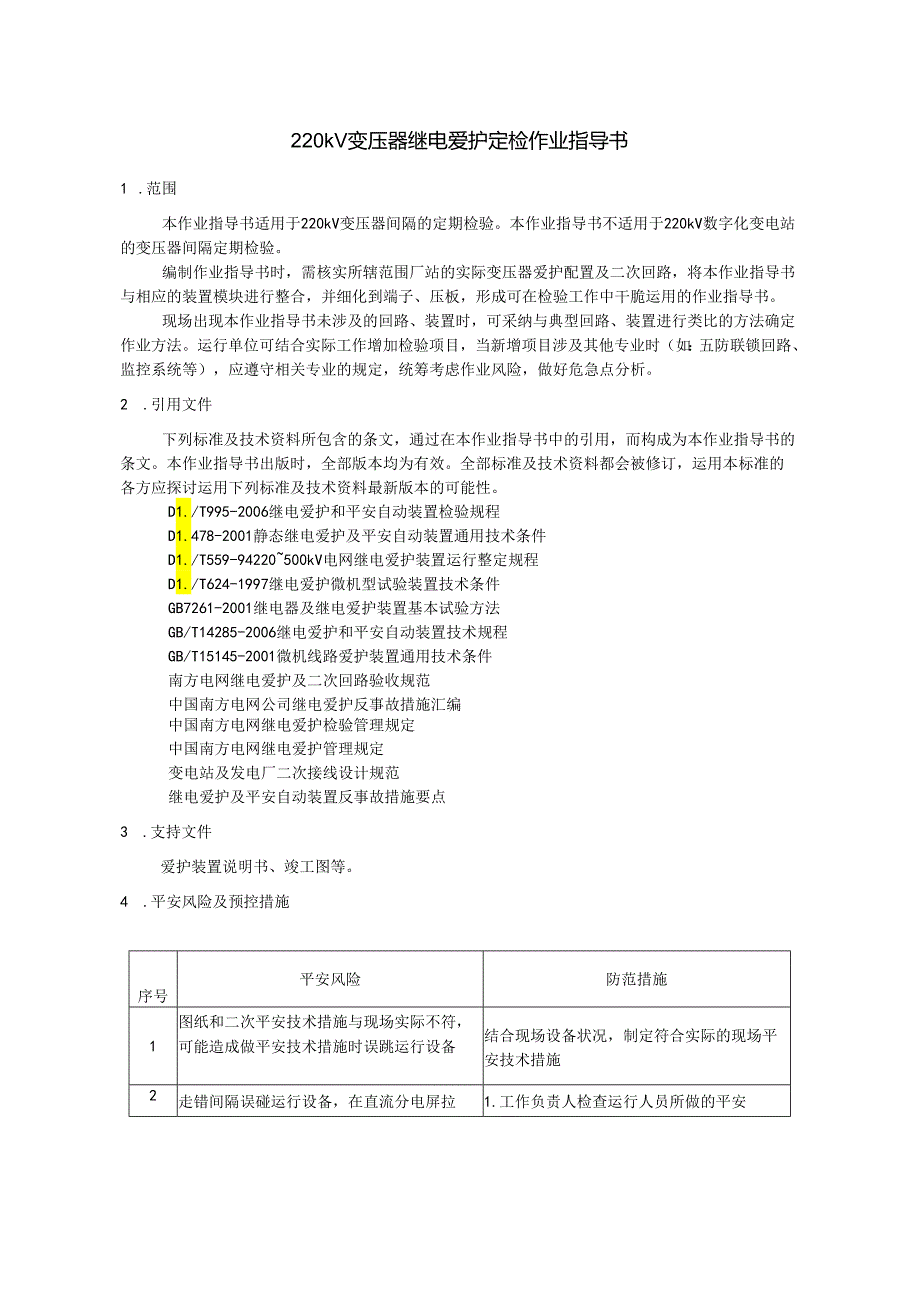

1、220kV变压器继电爱护定检作业指导书1 .范围本作业指导书适用于220kV变压器间隔的定期检验。本作业指导书不适用于220kV数字化变电站的变压器间隔定期检验。编制作业指导书时，需核实所辖范围厂站的实际变压器爱护配置及二次回路，将本作业指导书与相应的装置模块进行整合，并细化到端子、压板，形成可在检验工作中干脆运用的作业指导书。现场出现本作业指导书未涉及的回路、装置时，可采纳与典型回路、装置进行类比的方法确定作业方法。运行单位可结合实际工作增加检验项目，当新增项目涉及其他专业时（如：五防联锁回路、监控系统等），应遵守相关专业的规定，统筹考虑作业风险，做好危急点分析。2 .引用文件下列标准及技术
2、资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，全部版本均为有效。全部标准及技术资料都会被修订，运用本标准的各方应探讨运用下列标准及技术资料最新版本的可能性。D1./T995-2006继电爱护和平安自动装置检验规程D1.478-2001静态继电爱护及平安自动装置通用技术条件D1./T559-94220500kV电网继电爱护装置运行整定规程D1./T624-1997继电爱护微机型试验装置技术条件GB7261-2001继电器及继电爱护装置基本试验方法GB/T14285-2006继电爱护和平安自动装置技术规程GB/T15145-2001微机线路爱护装置通
3、用技术条件南方电网继电爱护及二次回路验收规范中国南方电网公司继电爱护反事故措施汇编中国南方电网继电爱护检验管理规定中国南方电网继电爱护管理规定变电站及发电厂二次接线设计规范继电爱护及平安自动装置反事故措施要点3 .支持文件爱护装置说明书、竣工图等。4 .平安风险及预控措施序号平安风险防范措施1图纸和二次平安技术措施与现场实际不符，可能造成做平安技术措施时误跳运行设备结合现场设备状况，制定符合实际的现场平安技术措施2走错间隔误碰运行设备，在直流分电屏拉1.工作负责人检查运行人员所做的平安合直流开关，误拉合运行设备措施是否符合要求，运行设备与试验设备是否有隔离措施，在工作地点由运行人员设置“在此工

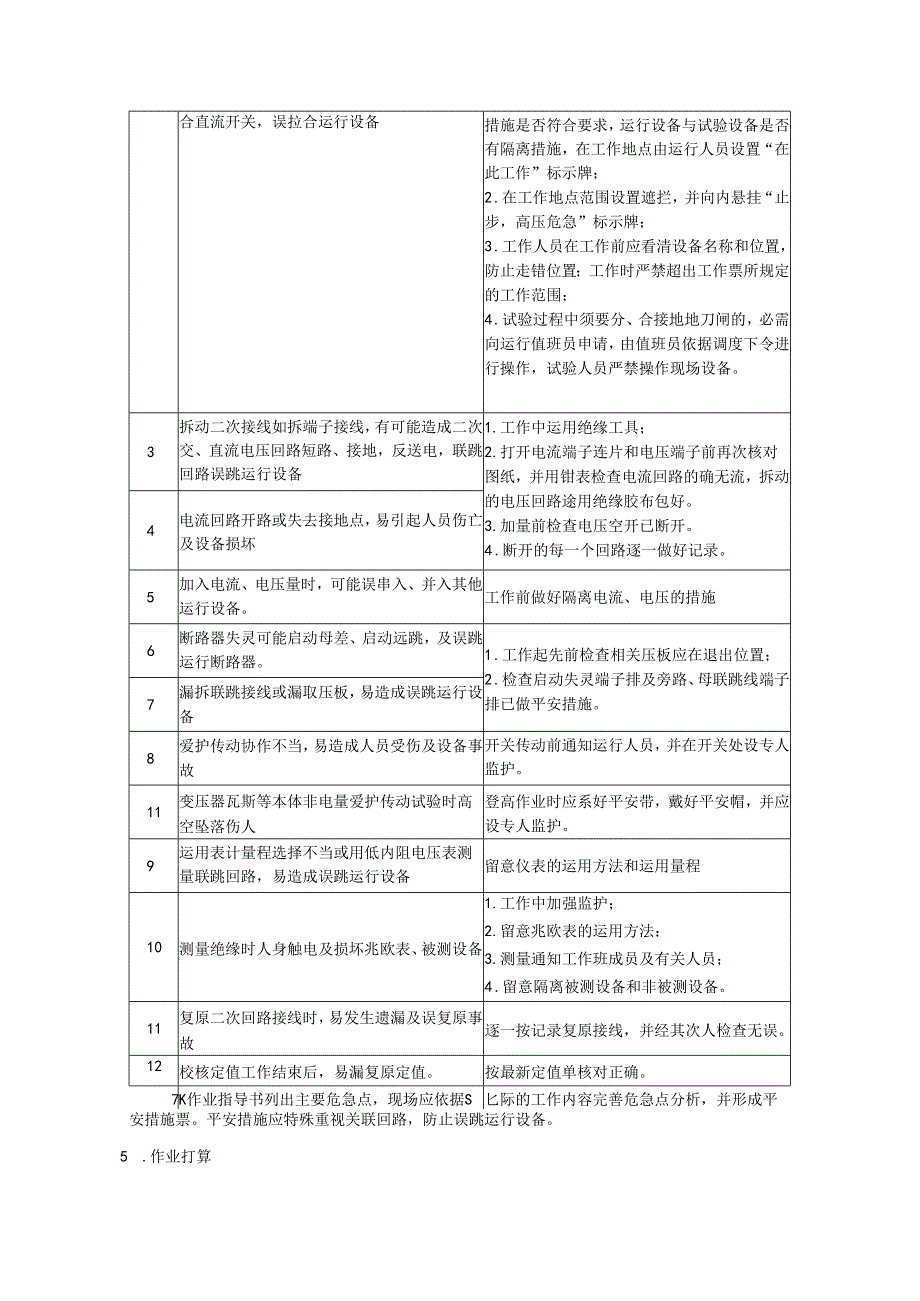

4、作”标示牌；2 .在工作地点范围设置遮拦，并向内悬挂“止步，高压危急”标示牌；3 .工作人员在工作前应看清设备名称和位置，防止走错位置；工作时严禁超出工作票所规定的工作范围；4 .试验过程中须要分、合接地地刀闸的，必需向运行值班员申请，由值班员依据调度下令进行操作，试验人员严禁操作现场设备。3拆动二次接线如拆端子接线，有可能造成二次交、直流电压回路短路、接地，反送电，联跳回路误跳运行设备1 .工作中运用绝缘工具；2 .打开电流端子连片和电压端子前再次核对图纸，并用钳表检查电流回路的确无流，拆动的电压回路途用绝缘胶布包好。3 .加量前检查电压空开已断开。4 .断开的每一个回路逐一做好记录。4电流
5、回路开路或失去接地点，易引起人员伤亡及设备损坏5加入电流、电压量时，可能误串入、并入其他运行设备。工作前做好隔离电流、电压的措施6断路器失灵可能启动母差、启动远跳，及误跳运行断路器。1 .工作起先前检查相关压板应在退出位置；2 .检查启动失灵端子排及旁路、母联跳线端子排已做平安措施。7漏拆联跳接线或漏取压板，易造成误跳运行设备8爱护传动协作不当，易造成人员受伤及设备事故开关传动前通知运行人员，并在开关处设专人监护。11变压器瓦斯等本体非电量爱护传动试验时高空坠落伤人登高作业时应系好平安带，戴好平安帽，并应设专人监护。9运用表计量程选择不当或用低内阻电压表测量联跳回路，易造成误跳运行设备留意仪表

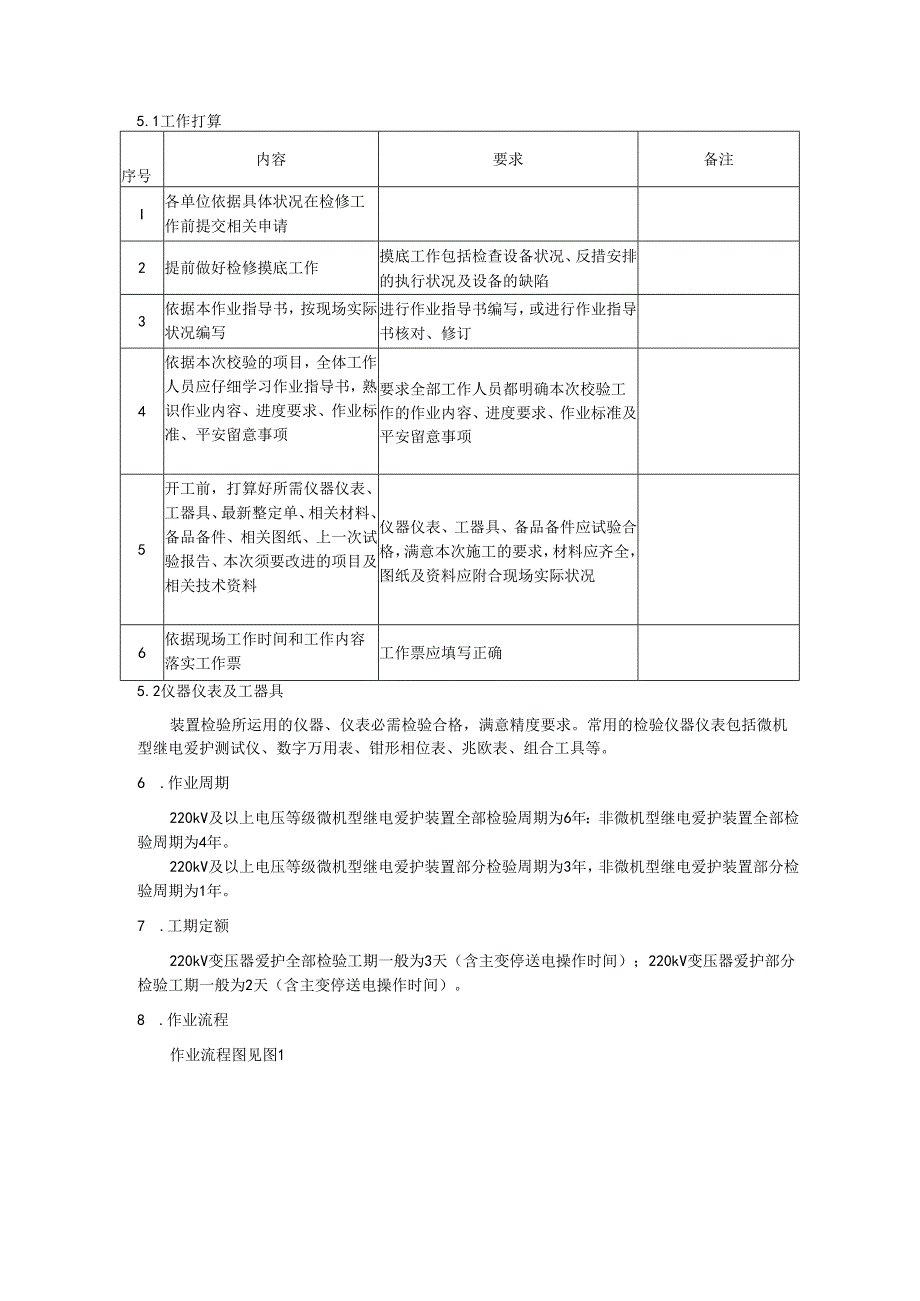

6、的运用方法和运用量程10测量绝缘时人身触电及损坏兆欧表、被测设备1 .工作中加强监护；2 .留意兆欧表的运用方法：3 .测量通知工作班成员及有关人员；4 .留意隔离被测设备和非被测设备。11复原二次回路接线时，易发生遗漏及误复原事故逐一按记录复原接线，并经其次人检查无误。12校核定值工作结束后，易漏复原定值。按最新定值单核对正确。7K作业指导书列出主要危急点，现场应依据S匕际的工作内容完善危急点分析，并形成平安措施票。平安措施应特殊重视关联回路，防止误跳运行设备。5 .作业打算5.1工作打算序号内容要求备注I各单位依据具体状况在检修工作前提交相关申请2提前做好检修摸底工作摸底工作包括检查设备状
7、况、反措安排的执行状况及设备的缺陷3依据本作业指导书，按现场实际状况编写进行作业指导书编写，或进行作业指导书核对、修订4依据本次校验的项目，全体工作人员应仔细学习作业指导书，熟识作业内容、进度要求、作业标准、平安留意事项要求全部工作人员都明确本次校验工作的作业内容、进度要求、作业标准及平安留意事项5开工前，打算好所需仪器仪表、工器具、最新整定单、相关材料、备品备件、相关图纸、上一次试验报告、本次须要改进的项目及相关技术资料仪器仪表、工器具、备品备件应试验合格，满意本次施工的要求，材料应齐全，图纸及资料应附合现场实际状况6依据现场工作时间和工作内容落实工作票工作票应填写正确5.2仪器仪表及工器具
8、装置检验所运用的仪器、仪表必需检验合格，满意精度要求。常用的检验仪器仪表包括微机型继电爱护测试仪、数字万用表、钳形相位表、兆欧表、组合工具等。6 .作业周期220kV及以上电压等级微机型继电爱护装置全部检验周期为6年：非微机型继电爱护装置全部检验周期为4年。220kV及以上电压等级微机型继电爱护装置部分检验周期为3年，非微机型继电爱护装置部分检验周期为1年。7 .工期定额220kV变压器爱护全部检验工期一般为3天（含主变停送电操作时间）；220kV变压器爱护部分检验工期一般为2天（含主变停送电操作时间）。8 .作业流程作业流程图见图1开始图1作业流程图9 .作业项目、作业要求和质量标准本部分包
9、含了检验作业的内容、要求及方法，是作业指导书的重点，与内容相对应的记录表格见附录。9.1 外观检查爱护屏体及屏内设备要求1）盘、柜的正面及背面各电器、端子排、切换压板等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，确保不脱落、不脱色。2）装置面板键盘完整，操作敏捷，液晶屏幕显示清晰，运行指示灯显示正常。3）爱护屏本身必需牢靠接地。4）爱护装置的箱体，必需牢靠接地。端子箱要求1）端子箱内应无严峻灰尘、无放电痕迹。2）端子箱内应无严峻潮湿、进水现象。3）检查端子箱的驱潮回路、照明完备。4）端子箱的接地正确完好。5）端子箱内各种标识应正确齐全。二次回路接线要求1）端子排上内部、外部连接
10、线以及沿电缆敷设路途上的电缆标号正确、完整。2）跳（合）闸引出端子应与正电源适当隔开。3）正负电源在端子排上的布置应适当隔开。4）对外每个端子的每个端口只允许接一根线，不允许两根线压接在一起。5）引入屏、柜的电缆应固定坚固，不得使所接的端子排受到机械应力。6）电缆屏蔽层接地牢靠。对于单屏蔽层的二次电缆，屏蔽层应两端接地，对于双屏蔽层的二次电缆，外屏蔽层两端接地，内屏蔽层宜在户内端一点接地。以上电缆屏蔽层的接地都应连接在二次接地网上。7）全部电缆及芯线应无机械损伤，绝缘层及铠甲应完好无破损。8）电缆固定应坚固牢靠，接线端子排不受拉扯。电缆牌应整齐，格式符合南网标准要求且标识清晰正确，不褪色。9）
11、全部室外电缆的电缆头，如瓦斯、电流互感器、电压互感器、断路器机构箱等处的电缆头应置于接线盒或机构箱内，不能外露，以利于防雨、防油和防冻。全部室外电缆应预留有肯定的裕度。10）电缆的爱护套管合适，电缆应挂标识牌，电缆孔封堵严密。11）全部二次电缆及端子排二次接线的连接应牢靠，芯线标识齐全、正确、清晰，芯线标识应用线号机打印，不能手写。芯线标识应包括回路编号及电缆编号。9.2绝缘检查要求用100OV兆欧表测量，绝缘电阻应大于lMo方法1）对直流限制回路,用100OV兆欧表测量回路对地的绝缘电阻,其阻值均应大于IM2）对电流、电压回路，将电流、电压回路的接地点拆开，分别用100oV兆欧表测量各回路对
12、地的绝缘电阻，其绝缘电阻应大于IMC。3）对运用触点输出的强电信号回路，用100OV兆欧表测量电缆每芯对地的绝缘电阻，其绝缘电阻应大于IMC。留意事项1）摇测时应通知有关人员短暂停止在回路上的一切工作，断开被检验装置的交直流电源。2）对于长电缆回路对地摇测结束后需对地进行放电。3）特殊留意一个半断路器必需断开与运行设备相连接部分回路，实行措施防止与运行设备相连接的电流回路短路，引起爱护误动。4）部分检验时，可只进行电流、电压回路对地绝缘检查。9.3电流互感器及二次回路检查要求检查电流互感器二次绕组的用途、接地点位置。电流互感器的二次回路有且只能有一个接地点。独立的、与其他互感器二次回路没有电的
13、联系的电流互感器二次回路，宜在开关场实现一点接地。由几组电流互感器组合的电流回路，如各种多断路器主接线的爱护电流回路，其接地点宜选在限制室。方法1）核查设备铭牌、图纸、试验报告等，并与实际接线进行核对。2）电流回路一点接地检查可结合绝缘检查进行：断开电流互感器二次回路接地点，检查全回路对地绝缘，若绝缘合格可推断仅有一个接地点。留意事项1）爱护用互感器绕组级别应符合有关要求。2）爱护用的电流互感器二次绕组排列应不存在爱护死区。9.4 电压互感器及二次回路检查要求1）电压互感器的二次回路必需有且只能有一个接地点。经限制室零相小母线（N600）连通的几组电压互感器二次回路，只应在限制室将N600一点
14、接地，各电压互感器二次中性点在开关场的接地点应断开；为保证接地牢靠，各电压互感器的中性线不得接有可能断开的熔断器（自动开关）或接触器等。独立的、与其它互感器二次回路没有干脆电气联系的二次回路，可以在限制室也可以在开关场实现一点接地。2）已在限制室一点接地的电压互感器二次绕组，如认为必要，可以在开关场将二次绕组中性点经氧化锌阀片接地，其击穿电压峰值应大于30ImaXV（22OkV及以上系统中击穿电压峰值应大于800V）。其中Imax为电网接地故障时通过变电所地可能最大接地电流有效值，单位为kA。3）来自开关场的电压互感器二次回路的4根引入线和互感器开口三角绕组的2根引入线均应运用各自独立的电缆，
15、不得公用。开口三角绕组的N线与星形绕组的N线分开。方法可用兆欧表检验金属氧化物避雷器的工作状态是否正常。一般当用1000V兆欧表时，金属氧化物避雷器不应击穿。9.5 断路器、操作箱及二次回路检查要求利用操作箱对断路器进行下列传动试验：1）防止断路器跳动回路试验。2）断路器三相不一样回路试验。3）断路器操作闭锁功能检查试验。4）断路器操作油压或空气压力继电器、SF6密度继电器及弹簧压力等回路的检查。检查压力低闭锁合闸、闭锁重合闸、闭锁跳闸等功能是否正确。5）全部断路器信号检查，包括气体压力、液压、弹簧未储能、三相不一样、电机运转、就地操作电源消逝等开关本体硬接点信号，要求声光信号正确；假如是综自站，要求监控后台机遥信定义正确。留意事项1）进行每一项试验时，试验人员须打算具体的试验方案，尽量削减断路器的操作次数。2）对分相操作断路器，应逐相传动防止断路器跳动回路。9.6 失灵及其他关联回路检查失灵起动回路
