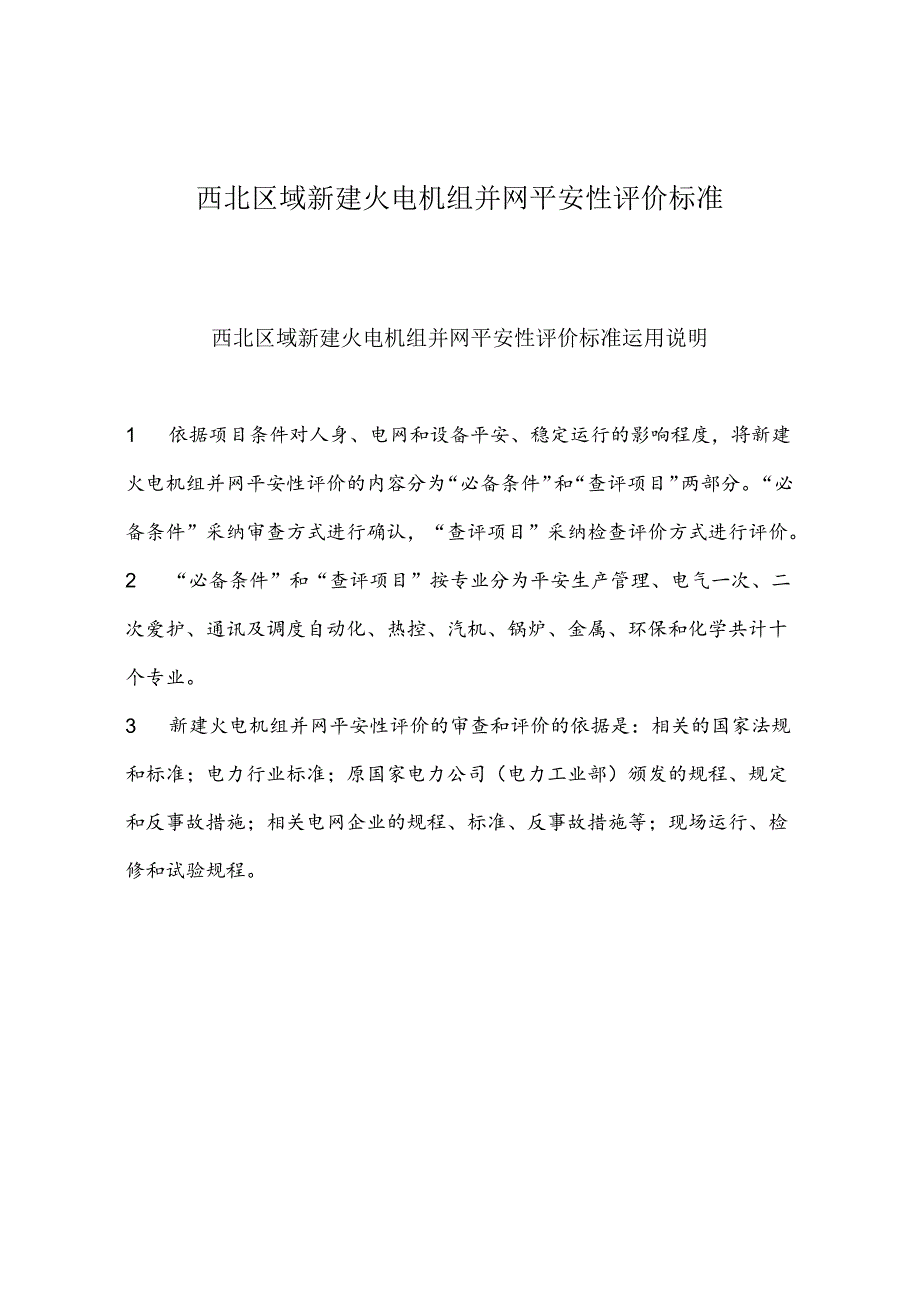

1、西北区域新建火电机组并网平安性评价标准西北区域新建火电机组并网平安性评价标准运用说明1 依据项目条件对人身、电网和设备平安、稳定运行的影响程度,将新建火电机组并网平安性评价的内容分为“必备条件”和“查评项目”两部分。“必备条件”采纳审查方式进行确认,“查评项目”采纳检查评价方式进行评价。2 “必备条件”和“查评项目”按专业分为平安生产管理、电气一次、二次爱护、通讯及调度自动化、热控、汽机、锅炉、金属、环保和化学共计十个专业。3 新建火电机组并网平安性评价的审查和评价的依据是:相关的国家法规和标准;电力行业标准;原国家电力公司(电力工业部)颁发的规程、规定和反事故措施;相关电网企业的规程、标准、

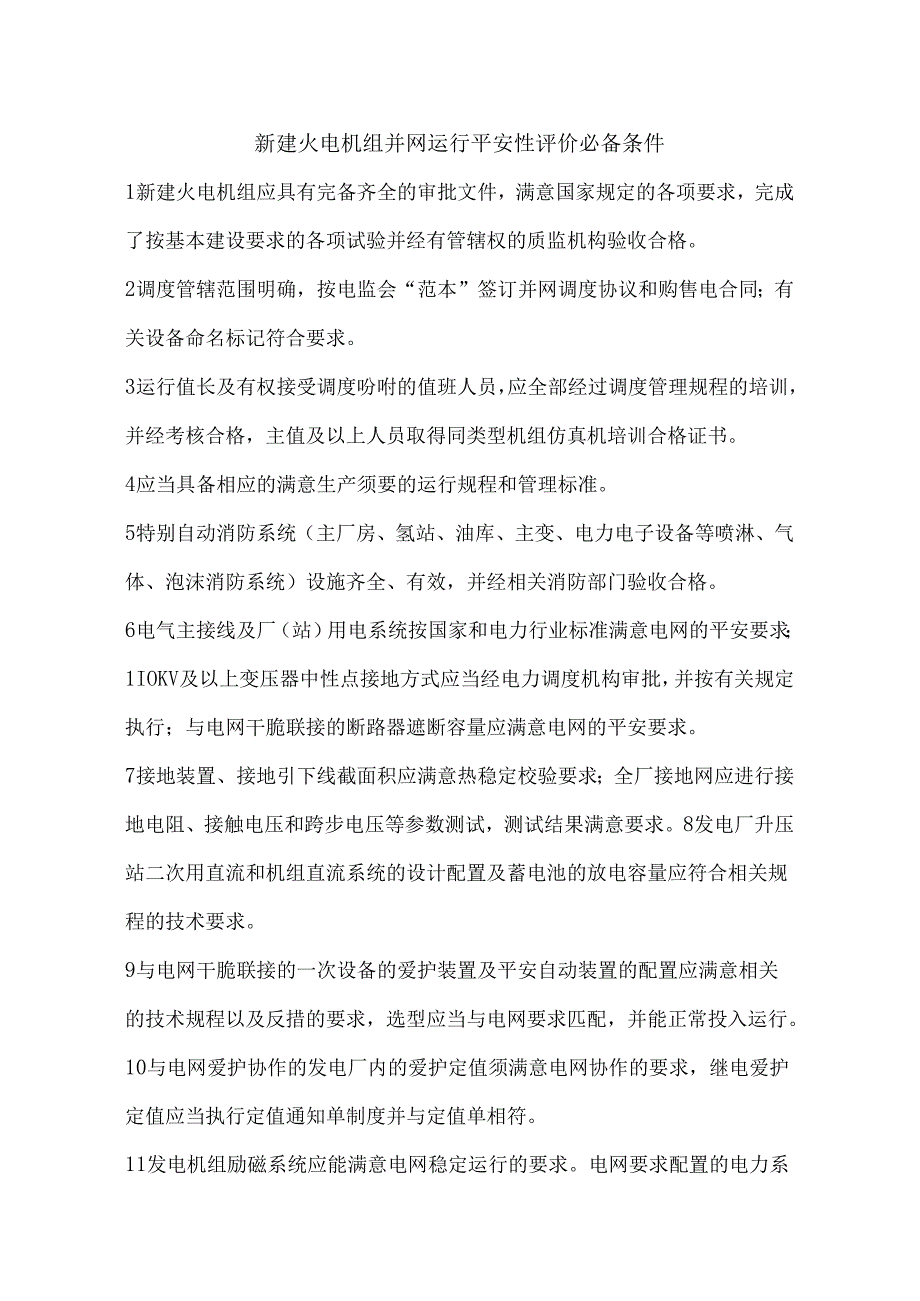

2、反事故措施等;现场运行、检修和试验规程。新建火电机组并网运行平安性评价必备条件1新建火电机组应具有完备齐全的审批文件,满意国家规定的各项要求,完成了按基本建设要求的各项试验并经有管辖权的质监机构验收合格。2调度管辖范围明确,按电监会“范本”签订并网调度协议和购售电合同;有关设备命名标记符合要求。3运行值长及有权接受调度吩咐的值班人员,应全部经过调度管理规程的培训,并经考核合格,主值及以上人员取得同类型机组仿真机培训合格证书。4应当具备相应的满意生产须要的运行规程和管理标准。5特别自动消防系统(主厂房、氢站、油库、主变、电力电子设备等喷淋、气体、泡沫消防系统)设施齐全、有效,并经相关消防部门验收

3、合格。6电气主接线及厂(站)用电系统按国家和电力行业标准满意电网的平安要求;1IOKV及以上变压器中性点接地方式应当经电力调度机构审批,并按有关规定执行;与电网干脆联接的断路器遮断容量应满意电网的平安要求。7接地装置、接地引下线截面积应满意热稳定校验要求;全厂接地网应进行接地电阻、接触电压和跨步电压等参数测试,测试结果满意要求。8发电厂升压站二次用直流和机组直流系统的设计配置及蓄电池的放电容量应符合相关规程的技术要求。9与电网干脆联接的一次设备的爱护装置及平安自动装置的配置应满意相关的技术规程以及反措的要求,选型应当与电网要求匹配,并能正常投入运行。10与电网爱护协作的发电厂内的爱护定值须满意

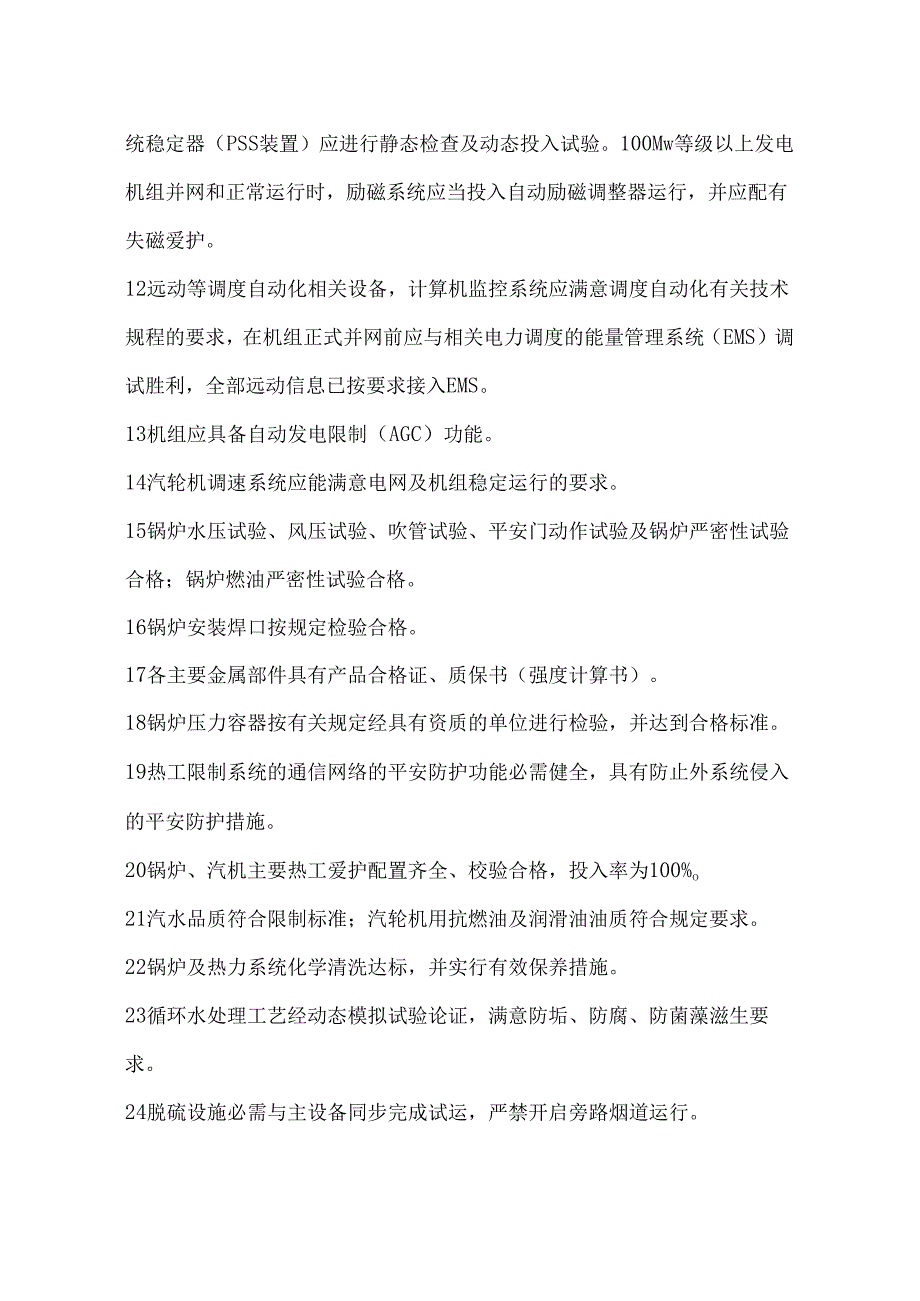

4、电网协作的要求,继电爱护定值应当执行定值通知单制度并与定值单相符。11发电机组励磁系统应能满意电网稳定运行的要求。电网要求配置的电力系统稳定器(PSS装置)应进行静态检查及动态投入试验。100Mw等级以上发电机组并网和正常运行时,励磁系统应当投入自动励磁调整器运行,并应配有失磁爱护。12远动等调度自动化相关设备,计算机监控系统应满意调度自动化有关技术规程的要求,在机组正式并网前应与相关电力调度的能量管理系统(EMS)调试胜利,全部远动信息已按要求接入EMS。13机组应具备自动发电限制(AGC)功能。14汽轮机调速系统应能满意电网及机组稳定运行的要求。15锅炉水压试验、风压试验、吹管试验、平安门

5、动作试验及锅炉严密性试验合格;锅炉燃油严密性试验合格。16锅炉安装焊口按规定检验合格。17各主要金属部件具有产品合格证、质保书(强度计算书)。18锅炉压力容器按有关规定经具有资质的单位进行检验,并达到合格标准。19热工限制系统的通信网络的平安防护功能必需健全,具有防止外系统侵入的平安防护措施。20锅炉、汽机主要热工爱护配置齐全、校验合格,投入率为100%o21汽水品质符合限制标准;汽轮机用抗燃油及润滑油油质符合规定要求。22锅炉及热力系统化学清洗达标,并实行有效保养措施。23循环水处理工艺经动态模拟试验论证,满意防垢、防腐、防菌藻滋生要求。24脱硫设施必需与主设备同步完成试运,严禁开启旁路烟道

6、运行。各专业查评表1平安生产管理1.1 平安生产管理必备条件查评表序号评价项目查评依据查评方法查评结论及整改建议平安生产管理1新建火电机组应具有完备齐全的审批文件,满意国家规定的各项要求,完成了按基本建设要求的各项试验并经有管辖权的质监机构验收合格。电力建设工程质量监督规程火电厂基本建设工程启动及竣工验收规程火电机组启动验收性能试验导则建设工程质量管理条例并网调度协议(范本)购售电合同(范本)查阅资料2调度管辖范围明确;按电监会“范本”签订并网调度协议和购售电合同;有关设备命名标记符合要求。查阅资料3运行值长及有权接受调度吩咐的值班人员,应全部经过调度管理规程的培训,并经考核合格,主值及以上人

7、员取得同类型机组仿真机培训合格证书。查阅资料现场检查4应当具备相应的满意生产须要的运行规程和管理标准。查阅资料5特别自动消防系统(主厂房、氢站、油库、主变、电力电子设备等喷淋、气体、泡沫消防系统)设施齐全、有效,并经相关消防部门验收合格。火力发电厂设计技术规程、火力发电厂与变电站设计防火规范、水喷雾系统设计规范、相关施工安装验收、评定标准等查阅设计文件、验收文件现场检查1.2 平安生产管理查评项目查评表序号评价项目查评依据查评方法查评结论及整改建议1运行管理1.1各级人员岗位责任落实防止电力生产重大事故的二十五项重点要求(国电发2000589号)生产企业平安管理制度查阅资料1.2运行管理制度健

8、全,责任落实交接班制度查阅资料巡回检查制度设备定期试验轮换制度运行分析制度培训制度文明生产管理制度1.3技术规程健全查阅资料1.4“两票”执行状况良好现场查阅1.5氢站、油库门禁制度符合平安要求现场检查1.6平安管理各级人员平安责任落实查阅资料阶段性平安生产目标明确查阅资料有保证平安目标实现的相关措施查阅资料定期组织反事故演习查阅记录是否依据防止电力生产重大事故二十五项重点要求制定了反事故措施查阅资料“两措”安排执行状况正常现场检查定期召开平安分析会议查阅记录危急点分析预控工作开展状况现场查阅是否依据“四不放过”的原则对待事故查阅记录序号评价项目查评依据查评方法查评结论及整改建议应具备保厂用措

9、施查阅资料1.7设备管理设备标记清楚、齐全现场检查管道介质流向清楚现场检查现场整齐,照明足够(事故照明自投装置定期试验正常)现场检查有设备缺陷管理制度或规定现场查阅设备、系统所存在的问题和不足1.8消防管理1.8.1消防系统完备齐全火力发电厂与变电所设计防火规范、电力设备典型消防规程、设计文件、当地政府主管部门的审批文件现场检查查阅资料1.8.2全厂消防水管路打压试验合格总图及设计变更对防火间距的影响1.9土建管理水塔、烟囱水塔无渗漏点碎表面光滑避雷接地规范桩基1.9.2.1桩基试桩、检测报告D1.5024-1993火力发电厂地基处理技术规定施工过程文件、验收文件查阅资料现场检查1.9.2.2

10、桃基施工过程中重大问题缺陷记录、竣工图1.9.3主厂房、除尘器框架、烟囱、水塔、汽机基础、锅炉基础沉降观测记录火力发电厂工程测量技术规程及相关规范查阅资料现场检查1.9.4施工过程中缺陷质量问题处理分析与结论文件电力建设施工、验收及质量标准(土建部分)查阅资料现场检查序号评价项目查评依据查评方法查评结论及整改建议1.9.5输煤系统除尘设备安装、调试记录火力发电厂采暖通风与空气调整设计技术规定、电力建设施工、验收及质量标准(相关工艺部分)查阅资料现场检查1.10防汛工程设施完备齐全1.11室外路灯电杆接地GB50254-96电气装置安装工程施工及验收规范查阅资料现场检查1.12电梯接地电阻及绝缘

11、电阻测试,空、半、满、超载试运行记录,调试报告电力建设施工质量验收及评定规程、电气装置安装工程施工及验收规范2电气一次系统查评表2.1 电气一次系统必备条件查评表序号评价项目查评依据查评方法查评结论及整改建议电气一次系统6电气主接线及厂(站)用电系统按国家和电力行业标准满意电网的平安要求;HOKV及以上变压器中性点接地方式应当经电力调度机构审批,并按有关规定执行;与电网干脆联接的断路器遮断容量应满意电网的平安要求。GB50150-2006电气装置安装工程电气设备交接试验标准GB/T7064-2002透平型同步电机技术要求防止电力生产重大事故的二十五项重点要求(国电发2000589号)依据电网企

12、业批准的接入方案,调度批准的接地方式,核查现场7接地装置、接地引下线截面积应满意热稳定校验要求;全厂接地网应进行接地电阻、接触电压和跨步电压等参数测试,测试结果满意要求。D1./T621-1997沟通电气装置的接地GB50169-2006电气装置安装工程接地装置施工及验收规范查阅资料现场检查2.2 电气一次系统查评项目查评表序号评价项目查评依据查查评方法评结论及整改建议2电气一次系统2.1发电机交接试验项目完整、合格GB50150-2006电气装置安装工程电气设备交接试验标准防止电力生产重大事故的二十五项重点要求(国电发2000589号)GB/T7064-2002透平型同步电机技术要求查试验报

13、告、现场检查、查资料内冷水水质及水冷却系统试验合格定子端部固有频率测试合格定子端部电位外移试验合格空载、短路试验正常转子动态匝间试验正常序号评价项目查评依据查查评方法评结论及整改建议轴承绝缘和轴电压正常进相试验满意要求2.2主变压器和并联电抗器交接试验项目完整、合格GB/T50150-2006电气装置安装工程电气设备交接试验标准防止电力生产重大事故的二十五项重点要求(国电发2000589号)GB/T7252-2001变压器油中溶解气体分析和推断导则查试验报告现场检查变压器现场局部放电试验合格绕组变形试验正常油试验和油色谱分析合格中性点有两根与主接地网不同地点连接的接地引下线现场查看铁心接地引下线满意要求2.3升压站一次设备一次设备交接试验项目完整、合格GB50150-2006电气装置安装工程电气设备交接试验标准GB/T5582-93高压电力设备外绝缘污秽等级查试验报告、现场检查、查资料断路器和隔离开关有防误闭锁装置一次设备外绝缘爬距满意污秽等级要求断路器和电流互感器等设备的技术参数满意安装地点短路电流计算要求充油设备油试验合格SF6设备检漏及含水量试验合格2.4防雷及接地
