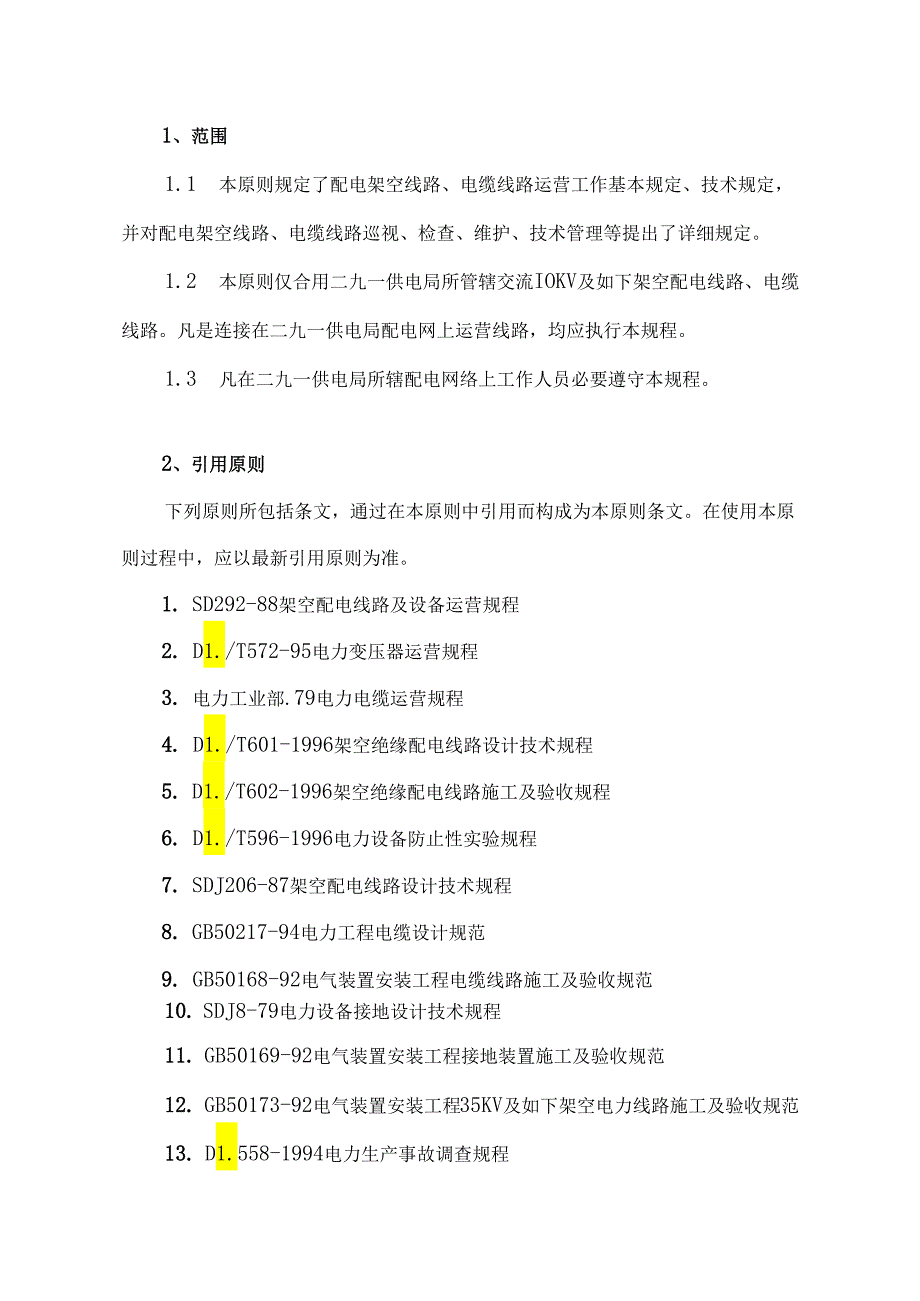

1、配电线路运营规程二九一供电局07月目录1、 范围12、 引用原则13、 架空裸线配电线路运营与维护24、架空绝缘配电线路运营与维护165、电力电缆运营与维护266、 配电线路防雷与接地397、 配电线路运营管理41附录451、范围1.1 本原则规定了配电架空线路、电缆线路运营工作基本规定、技术规定，并对配电架空线路、电缆线路巡视、检查、维护、技术管理等提出了详细规定。1.2 本原则仅合用二九一供电局所管辖交流IOKV及如下架空配电线路、电缆线路。凡是连接在二九一供电局配电网上运营线路，均应执行本规程。1.3 凡在二九一供电局所辖配电网络上工作人员必要遵守本规程。2、引用原则下列原则所包括条文，
2、通过在本原则中引用而构成为本原则条文。在使用本原则过程中，应以最新引用原则为准。1. SD292-88架空配电线路及设备运营规程2. D1./T572-95电力变压器运营规程3. 电力工业部.79电力电缆运营规程4. D1./T601-1996架空绝缘配电线路设计技术规程5. D1./T602-1996架空绝缘配电线路施工及验收规程6. D1./T596-1996电力设备防止性实验规程7. SDJ206-87架空配电线路设计技术规程8. GB50217-94电力工程电缆设计规范9. GB50168-92电气装置安装工程电缆线路施工及验收规范10. SDJ8-79电力设备接地设计技术规程11.
3、GB50169-92电气装置安装工程接地装置施工及验收规范12. GB50173-92电气装置安装工程35KV及如下架空电力线路施工及验收规范13. D1.558-1994电力生产事故调查规程14. D1.409-1991电业安全工作规程(电力线路某些)15. D1.408-1991电业安全工作规程(发电厂和变电所某些)16. 空裸线配电线路运营与维护3.1 架空配电线路巡视检查3.1.1 架空配电线路巡视检查任务为更好地保证用电可靠性，减少事故率，定期检查配电线路运营状况，因而巡视检查是相称必要。架空电力线路巡视检查，是为了经常掌握线路设备运营状况及其状态，及时发现缺陷，防止事故发生；同步，
4、通过巡视检查提供线路检修内容。因而，巡视过程中要仔细检查，详细做好记录。线路巡视可分为定期巡视、特殊巡视、夜间巡视、事故巡视和监察性巡视。(1)定期巡视：依照线路设备实际状况拟定巡视周期，在于经常掌握线路运营状况及沿线状况，虽然发生事故，能较对的地判断事故地点及因素，以便及早解决。定期巡视每月一次。(2)特殊巡视：在气候异常变化和因自然灾害严重影响线路安全时，应及时进行全线或某地段线路巡视。在汛期、雷雨、重雾、大雪、狂风、冰雹和冬季有覆冰时，为理解线路设备有无损坏及防雷装置动作状况，应及时进行巡视检查。为了检查绝缘于放电、导线接头松动过热而烧红等状况，在农历月末先后进行夜间巡视，目在于及时发现
5、薄弱环节和故障点，及时采用办法，消除隐患，避免事故。(3)夜间巡视：线路高峰负荷时，检查导线，导线连接点发热状况，有雾、小雨时，检查绝缘子放电状况。夜间巡视每年进行一次,夜间巡视应由两人以上进行。(4)事故巡视：当线路发生故障，开关跳闸后，应及时进行巡视，及早查出故障点和故障因素，消除故障，尽快恢复送电。(5)监察性巡视；局领导和线路专责、技术人员，为理解线路设备状况和检查巡线人员工作，进行线路巡视。3.1.2线路巡视和检查内容3.1.2.1查看沿线状况。查明异常现象和正在进行工程。如：在线路周边正在进行开挖土方、建筑、开山、爆炸岩石等；在线路附近新建化工厂、打靶场、道路等；也许跌落至导线天线
6、、旗杆、树木、风筝、金属线等；被洪水河流冲刷杆基以及其她不正常现象。3.1.2.2检查杆塔及部件。(1)查看杆塔基座周边培土变化状况，有无基本自身下沉、开裂、损伤；杆身、横担歪斜、变形、铁塔生锈、裂缝；混凝土杆裂缝、剥落、钢筋外露杯塔部件固定状况，缺螺栓或螺帽，螺丝松动，绑线断裂、松弛，缺销子、楔子。(2)杆塔位置与否适当，有无被车撞也许，车档设施与否完好。(3)杆塔有无被水淹、水冲也许，防洪设施有无损坏，坍塌。(4)杆塔周边杂草与否过高，有无危及安全鸟巢、风筝及蔓藤类植物附生。(5)杆号牌、相位牌、警告牌等标志与否齐全、明显。3.1.2.3检查线路(1)查看导线、护线有无断裂、损伤或闪络烧伤
7、痕迹；(2)检查导线固定和连接。有无线夹和连接器锈蚀、损伤，缺螺丝、垫片、开口销；连接器过热变色；导线腐蚀严重等。(3)导线弛度，线间距离与否合乎规定，有无不同期摆动和振动现象。(4)导线对地、对交叉跨越设施与其她物体距离与否合乎规定。(5)导线接头与否良好，有无过热现象(如变色、结霜天气下无霜复盖等)，连接线夹与否缺弹簧垫圈和螺帽松扣现象，有无氧化烧伤。(6)过(跳)引线有无断股、歪扭变形，与杆塔或其他引线间距离与否符合规定。(7)导线上有无抛挂物。(8)绝缘子上绑线有无松弛或断开现象。3.1.2.4检查绝缘子：绝缘子有无裂纹、脏污、闪络烧伤，悬式绝缘子金属紧固件有无锈蚀、缺少、脱出或变形；
8、缺开口销或销口未劈开，缺弹簧销子；针式绝缘子瓷柱弯曲。3.1.2.5检查金具：金具某些有无生锈、损坏。横担固定螺栓有无松动，倾斜角度与否符合规定。3.1.2.6检查接地装置。与否有接地引下线严重腐蚀、断股、断线或丢失；连接线卡子螺母松动或丢失；接地装置外露。接地引下线与接地体连接与否牢固，接地线夹螺丝有无松动或缠绕不紧。在埋设范畴内有无其她土方工程，与否有被水冲也许。接地线保护设施与否腐朽、破损、丢失等。预应力杆钢筋不得作接地引下线。3.1.2.7检查拉线。与否有拉线锈蚀、断股、松弛、张力分派不均；地锚松动、缺土下沉；拉线桩、保护极腐蚀损坏；线夹、螺丝、连接杆、抱箍、拉线棒腐蚀松动。拉线棒(或
9、下把)、抱箍等连接金具备无变形、松动或锈蚀。拉盘有无松动、缺土、上拔、下沉，周边土壤有无被挖掘和被水冲出来也许。水平拉线对地距离与否符合规定，高扳桩与否横向倾斜。拉线或拉线线夹有无妨碍交通或被车辆碰撞也许。3.1.2.8检查防雷设备。检查避雷器有无损坏；避雷器引线、接地引下线连接与否牢固可靠。避雷器固定与否牢固；与邻相、对地距离与否符合规定。3.1.2.9检查进户线(1)线间距离，对地距离及与物体交叉跨越距离与否符合规定。(2)进户线绝缘皮与否完整，有无混线、断线，接头有无接触不良，电化腐蚀现象。(3)绝缘子有无破损、脱离、悬空吊起等。(4)支持构架与否牢固，有无腐朽、锈蚀等现象。3.1.2.
10、 10检查沿线状况(1)线路下方有无草垛、木材堆等易燃、易爆物品和腐蚀性液、气体；有无打粮场院。(2)有无与导线距离不够或倒下时也许触及导线树木、铁烟筒、天线等其她凸出物。(3)有无能被风刮起危及线路安全运营杂物。(4)线路周边市政、基建工程，在施工时(机械、脚手架等)有无威胁线路安全也许。(5)线路附近爆破工程与否有爆破申请手续，其安全办法与否妥当。(6)查明防护区内植树、种竹状况，禁止种植威胁线路安全高大树种、竹子等。(7)查明线路附近活动场合状况，如有无射击、放风筝、抛扔铁丝、金属箔和在杆塔，拉线上栓牲口等。(8)查明在线路附近浮现高大农业机械及可移动设施和污源等状况。(9)查明有无其她
11、不正常现象，如江河泛滥、山洪、起火等异常状况。3.2架空配电线路安全防护区防护规定3.2.1运营单位要对沿线关于单位和群众进行护线宣传工作，及时发现和消除设备缺陷，以防止外力破坏事故发生。3.2.2架空配电线路防护区，是由线路边线各向外延伸5米所形成两平行线内区域。架空配电线路通过工厂、港口、码头、车站、城乡等人口密集地区，不规定防护区，但线路边线与建筑物最凸出部位距离，在最大风偏状况下，不应不大于下列数值：110千伏1.5米1千伏如下1.O米导线与不在规划范畴内都市建筑物之间水平距离，不应不大于1米。3.2.3架空配电线路下面，不得修建建筑物。必要建筑时，应事先提交保证办法，并获得分局及以上
12、管理部门批准。线路下面建筑物与导线之间垂直距离，在导线最大计算弧垂状况下，不应不大于下列数值；10千伏3.0米0.4千伏2.5米3.2.4架空配电线路通过林区，应砍伐出通道，10千伏线路通道宽度，不应小干线路宽度加10米。在下列状况下，如不妨碍架线,可不砍伐通道：3.2.4.1树木自然生长高度不超过2米；3.2.4.2导线与树木（考虑自然生长高度）间垂直距离不不大于3米。架空配电线路通过果林，经济作物林或都市灌木林不需砍出通道，导线与果树、经济作物、都市灌木以及街道行道树之间接近距离,不应不大于下表所列数值:电压级别最大弧垂状况下垂直距离(米)最大风偏状况下水平距离(米)10千伏1.52.00
13、.4千伏1.01.03.2.5架空配电线路通过公园、绿化区或防护林带，导线与树木间净空距离，在最大计算风偏状况下，不应小干下列数值：10千伏3米0.4千伏2.5米3.2.6也许危及线路安全运营树木，必要进行修剪。修剪树木,应保证在修剪周期内由生长树枝与导线间距离，均不不大于上述规定数值。在修剪树木前应同关于部门获得联系。3.2.7导线最大弧垂时对地，对交叉跨越物距离，应满足如下规定：3.2.7.1导线对地面(水面)、铁路、公路、河流最小容许间隔距离应符合下表规定(单位：米)线路通过地区10千伏0.4千伏(1)居民区6.56.0(2)非居民区5.55.0(3)不能通航也不能浮运河、湖(冬季至冰面
14、)5.05.0(4)不能通航也不能浮运河、湖(至50水一遇水位)3.03.0(5)交通困难地区农机不能到达之地4.54.0步行不能到达之地1.51.0(6)铁路7.57.5(7)公路、都市道路7.06.03.2.7.2在线路密集或狭窄地段，电力线与通讯线或弱电线路距离应符合下表规定（单位：米）最小间隔距离IOKV0.4KV水平距离2.01.0电力线路有防雷装置时2.01.25电力线路无防雷装置时4.01.253.2.7.3电力线路互相交叉时导线或与下方线路、避雷线间最小距离（最大弧垂时）应符合下表规定（单位：米）额定电压（千伏）1如下IOKVHOKV220KV交叉距离（米）1.02.03.04
15、.03.2.7.4在未考虑作交通道路地点，直接在架空电力线路下面通过运送车辆或农业机械（涉及机上人员）与导线间距离，不应不大于下列数值：110千伏1.5米1千伏如下1.o米3.2.8禁止破坏、拆毁电力线路一切设施，禁止攀登杆塔以及向导线、绝缘子抛扔任何物体。3.2.9禁止在防护区内堆放谷物、草料、易燃物、易爆物以及也许影响安全供电其她物品。3.2.10在防护区内不得修筑畜圈、围墙、围栏；不得运用杆塔或拉线拴牲口，攀附农作物，不得野炊或烧荒，如必要在防护区内修建筑物，应和分局协商，并必要留有巡线通道。3.2.11在沿线路危险半径内，不应进行土、石方爆破、射击、放风筝，对有也许危及线路安全爆破施工和射击活动，线路运营、维护部门以及分局安监部门应规定施工或组织单位采用必要安全办法，并报上级安监部门批准，方可进行，线路设备负责人应到现场监护。依照爆破方式，划分范畴为：普通钻孔闷炮危险半径为：50米土坑开花炮危险半径为：100米石坑开花炮
