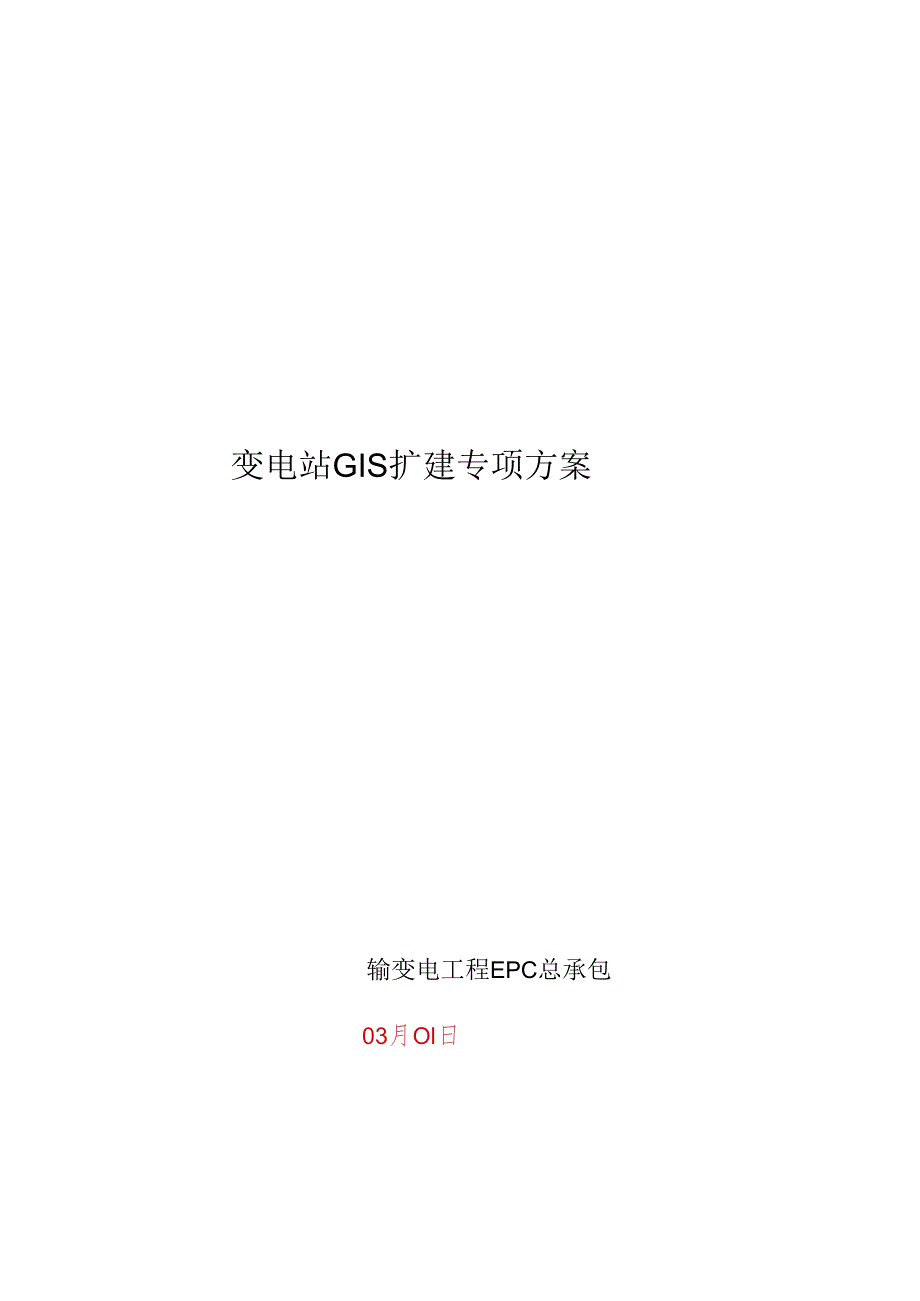

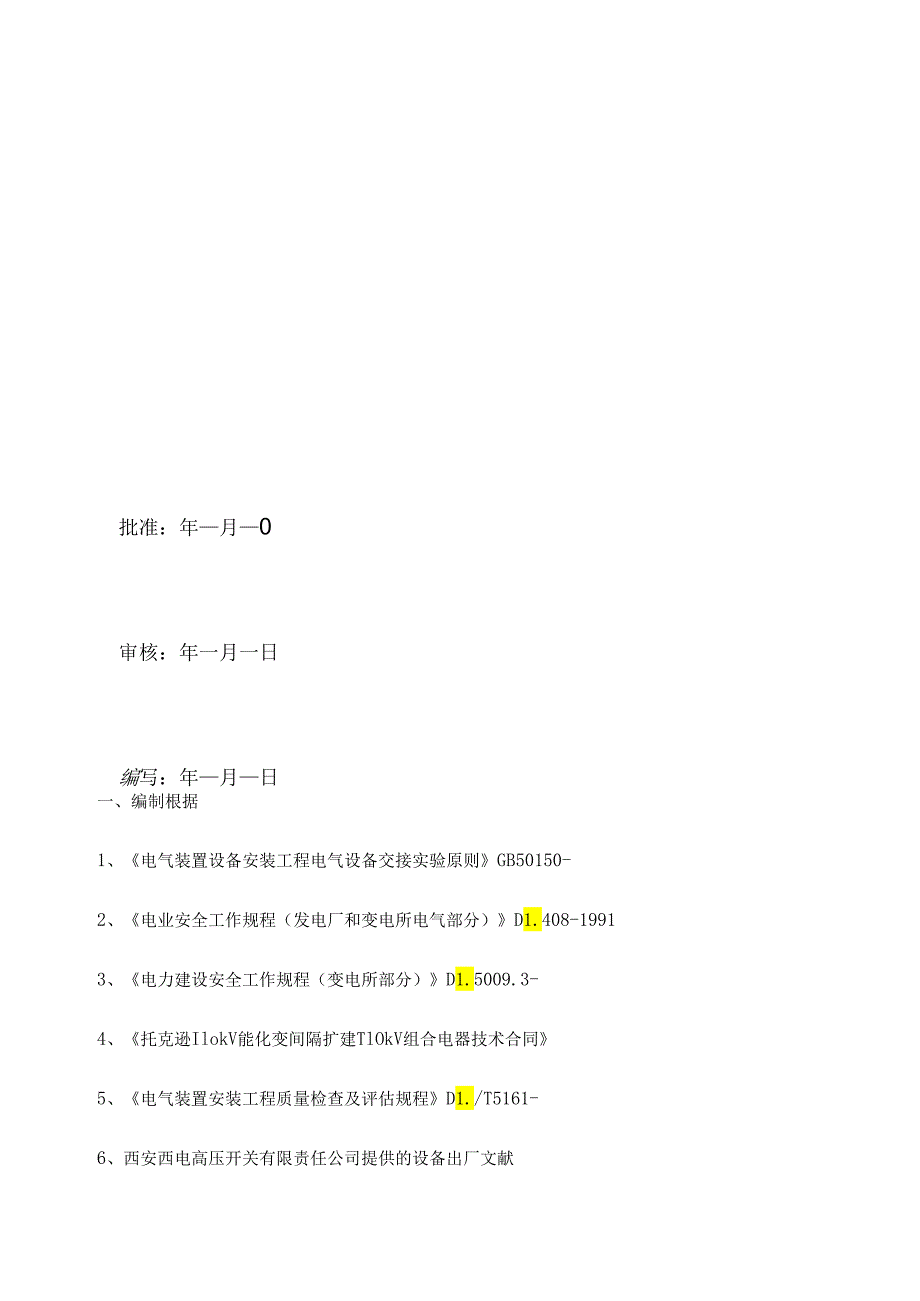

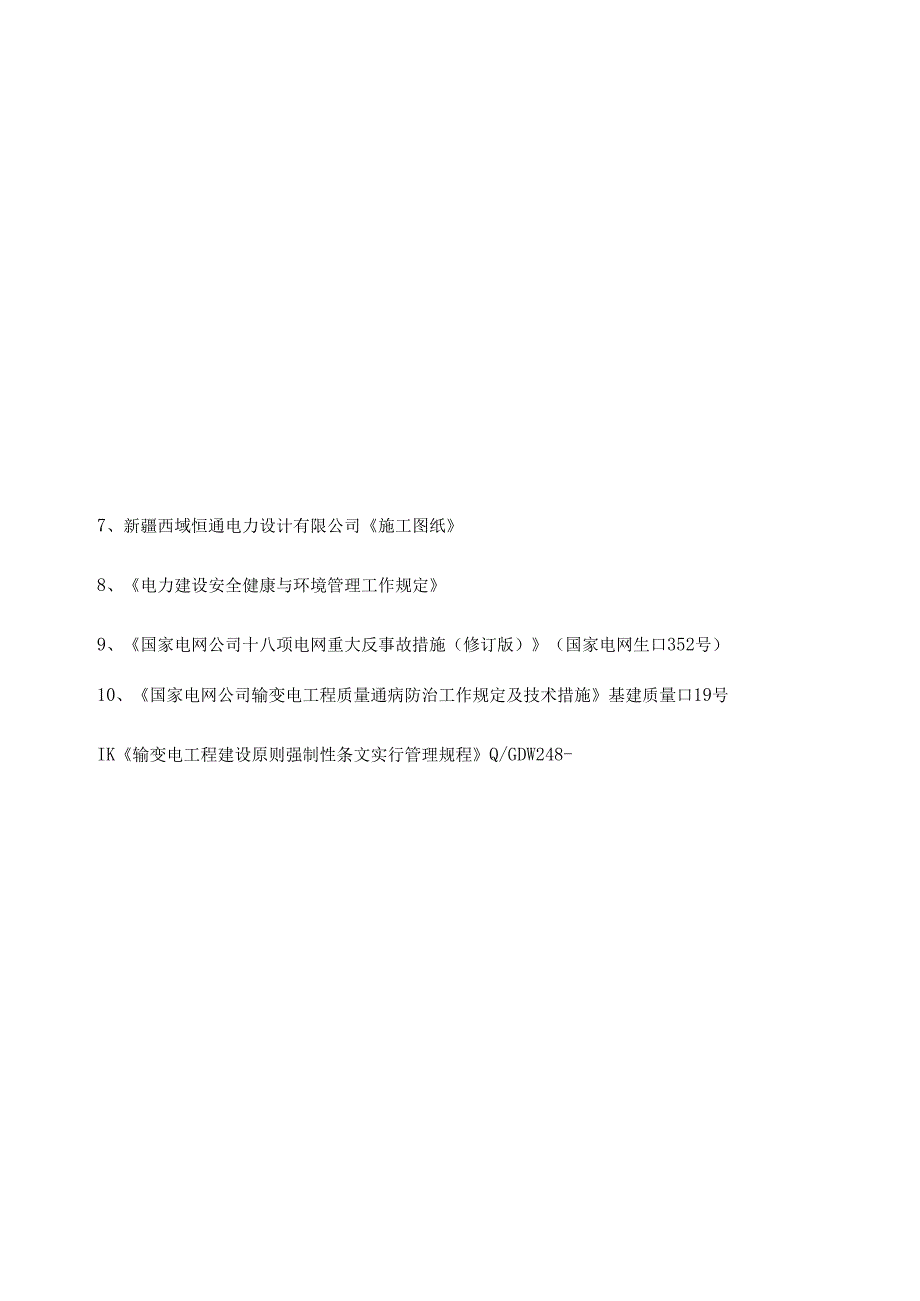

1、变电站GIS扩建专项方案输变电工程EPC总承包03月Ol日批准：年月0审核：年一月一日编写：年月日一、编制根据1、电气装置设备安装工程电气设备交接实验原则GB50150-2、电业安全工作规程（发电厂和变电所电气部分）D1.408-19913、电力建设安全工作规程（变电所部分）D1.5009.3-4、托克逊IlokV能化变间隔扩建TlOkV组合电器技术合同5、电气装置安装工程质量检查及评估规程D1./T5161-6、西安西电高压开关有限责任公司提供的设备出厂文献7、新疆西域恒通电力设计有限公司施工图纸8、电力建设安全健康与环境管理工作规定9、国家电网公司十八项电网重大反事故措施（修订版）（国家电
2、网生口352号）10、国家电网公司输变电工程质量通病防治工作规定及技术措施基建质量口19号IK输变电工程建设原则强制性条文实行管理规程Q/GDW248-12、国家电网公司输变电工程质量通病防治工作规定及技术措施基建质量口19号二、工程概况1、参建单位建设单位:监理单位:设计单位:总承包单位:施工单位:2、建设规模新增IIokVGIS设备4台、GlS汇控柜4面、保护测控屏4面，新增设备的电缆敷设及二次接线安装、调试，与旧设备母线装置连接。IlokvGlS设备由西安西电高压开关有限责任公司提供。3、工期筹划本工程筹划在月日动工，筹划在月日竣工。附施工进度筹划三、施工组织措施1、人员组织措施施工项目
3、经理:施工项目总工:施工负责人:技术负责人:安全员：2、现场人员配备重要工序施工人员（人）负责人安全监护人施工前准备4GIS设备安装6设备接地施工3汇控柜及保护屏安装5与原设备对接6GIS抽真空2SF6气体充注3二次回路施工5停电接火6设备调试53、施工机械配备图重要工器具表及材料表序号名称规格、型号数量备注1吊车25T1辆2吊带5T/2T各2条3U型环IOT4个4吸尘器1个5力矩扳手2个6真空回收装置1台7电焊机1台8弯排机1台设备接地用9切割机1台10角磨机1台11链条葫芦2T1个12水平尺1米2个13撬杠2个14梅花扳手2套15开口扳手2套16套筒扳手2套17活动扳手2把18焊条3.22
4、包19平板铿1把20圆铿1把21电动扳手2把22内六角扳手1套四、设备安装技术措施1、施工流程图2、安装注意事项：1）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等0起重能力及产品自重，严禁盲目作业；2）不能对管路、箱体等部位施加额外的力或重击；3）每日安装前必须打扫作业现场并根据当天安装内容提前准备好安装工具及辅消材料,安装结束后须对安装工具进行清点，对现场进行清理并拟定次日装配内容;4）安装过程中要特别小心，避免灰尘、杂质和潮气进入GIS本体内部。内部清理、安装时应戴上塑料手套；5）为避免杂质进入本体内部，清理后的导体、壳体等应立即安装，外露部分要用塑料布包覆。对于临时不安装的壳
5、体、管路等，切勿将保护盖板取下；6）O型圈种类不能混淆，要分类寄存，区别使用，。型圈在使用前要检查其外表面，不能有划伤；7）不能直接由气瓶向气室内充SF6气体，必须通过减压阀减压；8）在进行电缆终端装配或其她返修作业之前，必须确认SF6气体已回收，且表压为零时，才干松开盖板或法兰的螺栓连接，法兰螺栓必须沿圆周方向均匀松动，不能一种一种的拆卸；9）气体回收后，进行GIS壳体内部H安装、检查作业时必须对氧气浓度进行检测（氧气浓度应不小于18%）,必要时采用换气措施，否则不能进行内部作业。进行壳体内部作业必须有专人监护；10）螺栓紧固时，用力矩扳手按原则力矩进行紧固作业，紧固后用记号笔作标记。ID常
6、常打扫作业区内0异物并保持清洁；12）作业区内湿度规定在80%如下；13）作业区内不能进行产生粉尘及金属微粒的作业；14）作业区内有专用的垃圾回收装置。3、HOkV气体绝缘金属封闭开关设备安装1）划线按照基本图的规定划好主母线、支母线和每一种置于地面上的元件和控制柜的中心线。2）检查基本基本水平测量测量每一种基本上四点（四个角位置）的地面水平，用垫铁调节水平。检查基本a）水平测量用水平仪测量基座的水平，每间隔内部最高点和最低点在垂直方向上的偏差不不小于21111ob）水平配备拟定按基本图用卷尺测量基座0位置。C）接地线检查按图样规定确认接地线的位置及其长度。3）母线连接取下包装保护盖板，清理法
7、兰、罐体内侧及导电杆和绝缘子表面。使用专用工具将导电杆插入，插入导电杆时应先将O型圈临时放在母线罐体法兰上，这样就能使导电杆从中穿过。用千斤顶或倒链小心的移动母线单元，使其靠拢，当波纹管法兰与其连接表面间距在30040Omm时，在母线罐体法兰面上涂密封胶，并安装0型圈，若导电杆较长时，可使用专用工具。再移动母线单元，并连接母线罐体法兰，如法兰间不能较好配合，则可松开波纹管法兰上日勺装运螺栓，调节波纹管。调节范畴在5mm以内。清洁并检查罐体内部、绝缘子及其她部位，确认没有留下杂物、工具及其他物件在罐体内部时即可拧紧母线罐体上连接法兰的螺栓，并达到所规定B力矩值。最后将GIS基座和安装基本焊接起来
8、。4）套管连接取下保护盖板，取出运送时用B吸附剂，清理法兰、导电杆和罐体内部。调节导电杆的支持工具，将。型圈安放完毕，连接时一定要用导向销。在紧固螺栓前一定要确认导电杆插入对的。最后取下导电杆支持工具。5）保护屏、汇控柜安装预埋槽钢应符合设计规定，各点应用水准仪找平，并高于地面5mm或按设计规定进行，上部不得涂漆，预埋件或预埋槽钢牢固并接地良好。汇控柜B接地应牢固可靠，装有电器时可启动的门，应以裸铜软线与接地金属框架可靠0连接。主控制盘、继电保护盘、自动装置盘内日勺独立接地铜排应与室内接地铜排可靠连接，端子箱、动力箱内应有绝缘的铜排或铝排零线。盘、柜的正面和背面各电器和端子排等应标明编号、名称
9、、用途及操作位置，其标明0笔迹应清晰、工整、且不适宜脱色。6）二次施工措施屏内对线：屏内对线是保证二次回路对向的重要工序，安装中一方面应对制造厂所配的二次线与否正常进行核对，如有错误应加以改正。对线用安装端子排图比较容易，但安装结线图一定要与原理图核对无误。查线前应先对照屏面布置图，检查屏上设备的安装位置，拟定屏位和端子排接线单元位置，设备规格与否符合设计规定。核对线一般用导通法即用万用表通断档进行。对线时应按图纸逐项检查，不要漏掉，遇到常闭接点和电流线卷及其他低阻值元件时，应将线头从接线柱上解开然后核对。对于电路原理中有方向性规定的元件，尚须注意极性的接法与否对的。检查中发现错线、漏接线及标
10、号牌错误时均应改正。屏内改接线，其走线方式、导线种类与颜色应尽量与本来B导线相似。屏内二次线不容许中间接头，原线如果改接至另一位置不够长时，不容许采用接长的措施，而应重新放一根线。控制电缆头制作：控制电缆均为铜芯，目前常用的控制电缆为护套内钢带铠装电缆（KVV22型），也有采用钢带铠装、铜带铜丝双屏蔽电缆（KVVP2/221型）。根据防火规定，尚有采用阻燃控制电缆（如ZR-KVV,及ZR-KVv22等）。控制电缆头B制作环节如下：将所敷设的电缆先在屏下部份整顿好，排列整洁一致，在电缆层要保持一定弯度，留有一定余量。剥去护套，在铠装上用钢锯锯一环形深痕，剥去钢带，锯时注意不许损伤内垫层和芯线绝缘
11、。电缆头包裹有如下几种：剥去内垫层，剥离时应特别注意不要损伤导体芯线的绝缘层，以聚氯乙烯透明包带包电缆剥切部位的护套和绝缘芯线，外形略呈倒圆锥形，然后将电缆头套紧套在聚氯乙烯包带层上，聚氯乙烯带如包缠得不整洁，可用电工刀仔细地切割修整。剥去内垫层，剥离时应特别注意不要损伤导体芯线的绝缘层，以聚氯乙烯包带包电缆剥切部位0护套和绝缘芯线，外形略呈倒圆锥形。此外电缆头也可使用热缩管包裹，热缩管应与电缆外径相符合,避免热缩后热缩不严,热缩管一般为25mmO随着科学技术的发展，在电力系统二次回路中，晶体管、集成电路，微型计算机等已开始广泛的应用，由于这些元器件极易受到发电厂和变电所的强电场的干扰而发生错
12、误的动作。为此，除在产品设计和制造时采用严密H抗干扰措施外，还需在连接由这些电子元器件构成装置的屏柜上的电缆，也采用相应和必要B抗干扰措施。目前一般觉得，采用铠装电缆或带铜带铜丝的屏蔽电缆，在电缆进入柜后，电缆头携部将铠装钢带及屏蔽可靠地接地是避免强电干扰0有效措施之一，对于非屏蔽电缆，采用备用芯两端接地的措施，也有屏蔽作用。因此在施工时，对于铠装和屏蔽电缆的控制电缆头，必须按设计规定做好钢带和屏蔽层的接地工作。电缆对线及接线电缆敷设完毕，接线前，应仔细核对二侧芯线，使之一一相应。电缆对线前，应先打印好电缆标号头。电缆对线一般用对讲机和万用表由二人进行对线，对好一根线便套上一种相应的标号头。对
13、线时应严格按经审核对日勺日勺端子排图日勺数量进行核对，不应漏掉。电缆接线前一方面要把屏内同一侧的所有电缆排列好，排列原则是芯线接于端子排下部的电缆排在里面，接于端子排上部的排在外面。所有电缆头排成水平或呈阶梯状，并悬挂电缆牌，牌面朝外，成排的电缆牌成水平状。电缆芯线用扎线分段扎紧，扎线B位置也应水平或呈阶梯状，总之应整洁划一。电缆芯接线一般均接至端子排外侧，芯线引至端子时要水平均匀排列，并弯一种半圆弧作备用长度。其备用长度应考虑当多次拆卸导致电缆芯线断损时，本芯线还能作用。圆弧大小要一致、美观。备用芯要预备足够长度，预留长度要能接到屏内最上部的端子为准，并用扎线排斥扎紧固定好。芯线接至端子时，
14、单芯线要弯圈，圆圈大小要合适一致，多股线芯线应用线鼻子压接，连接端子时，螺栓应加弹簧垫片和平垫片后拧紧，每个端子一般接一根芯线，特殊状况最多容许接二根线，为连接可靠在二根线间应加装平垫片。标号头应排列整洁，标字一律向上朝外。运营盘柜/、J电缆接线必须先认真核对接线图及原屏柜厂家接线图，核对接入二次线的回路，然后依次接入。二次回路检查；二次接线工作所有完毕后来，应进行一次全面的检查，以保证二次回路接线达到设计和施工规范0规定。按图施工，接线对0;电气回路日勺接触良好，各接线端子、连片、短接线等螺栓应紧固可靠；电缆芯线和所配导线的J端部均应标明其回路编号，屏内设备、压板、开关等编号应对时，笔迹清晰且不易脱色。配线整洁、清晰、美观；导线绝缘良好，无损伤；盘、柜内日勺导线不应有接头；每个端子排的每侧接线一般为一根，不得超过两根；电缆头接地线可靠接地，二次回路接地应设专用螺栓，二次施工完毕应对盘、屏、端子箱等内部进行清理，应没有尘土、遗留工具、线头及其他异物。7）现场检查与调试：GIS安装完后，必须通过严格0检查与实验，确认安装对时、可靠后才干投运。需检查日勺项目重要有：外观检查；接线
