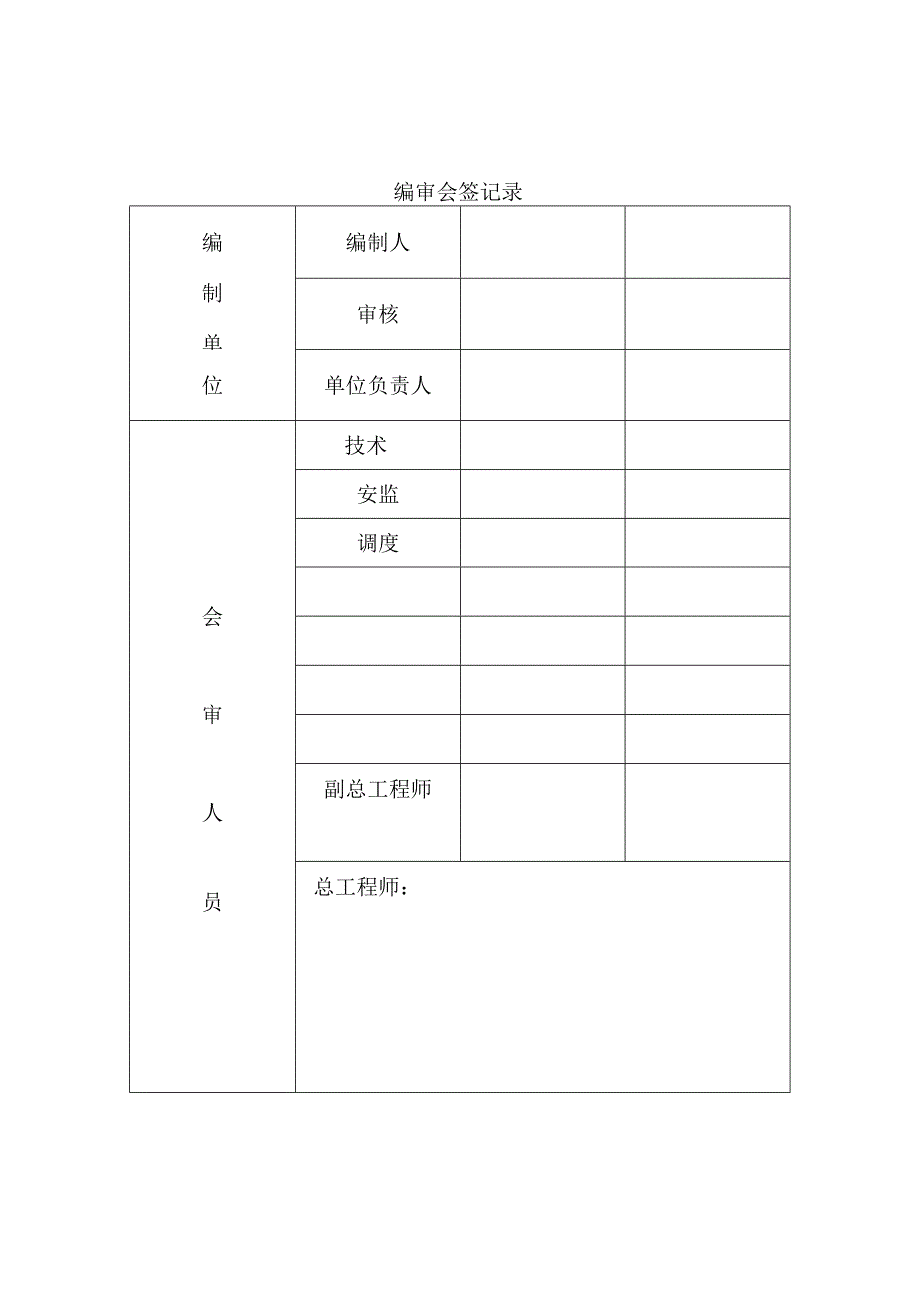

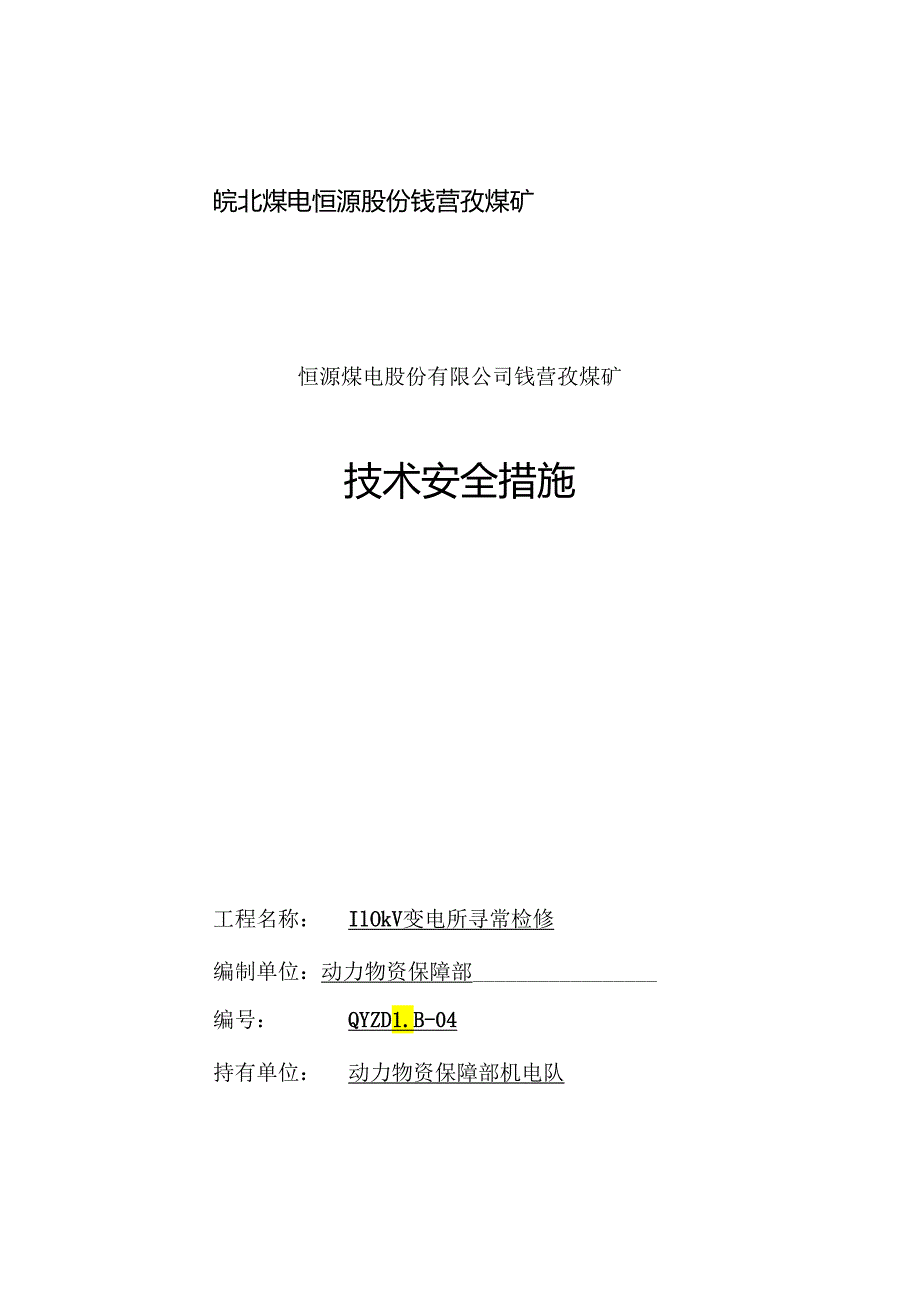

1、皖北煤电恒源股份钱营孜煤矿恒源煤电股份有限公司钱营孜煤矿技术安全措施工程名称：IlOkV变电所寻常检修编制单位：动力物资保障部编号：QYZD1.B-04持有单位：动力物资保障部机电队编制时间：1月20日编审会签记录编编制人制单审核位单位负责人技术安监调度会审人副总工程师员总工程师：审批意见:IlOkV变电所寻常检修安全技术办法一、概述IlOkV变电所现运营IIOkVGIS设备、两台主变、52台IokV开关柜、两套MSVC磁控式动补设备，在寻常检修工作中，需要变电工与电修工对设备进行维护保养。为保证全矿供电系统正常运转，由动力部机电队负责对HOkV设备进行寻常检修维护。为保障寻常检修安全和质量，
2、结合部门安排及设备运转实际状况特制定本安全技术办法。施工地点：11OkV变电所二、施工人员组织施工负责人：倪发安全负责人：李刚技术负责人：黄飞王珂琰现场负责人：每班工作安排指定人员四、施工内容（一）GIS设备1、日检项目1）巡逻记录GIS室34块气室压力表批示。2）巡逻各汇控柜报警信号批示。3）巡逻进线汇控柜带电显示仪。2、定期检修项目D每季度检查、紧固各汇控柜二次控制线、接地螺栓。2）每季度检查各汇控柜内部元器件完好。3）每月检查各汇控柜内电缆孔洞封堵状况。4）每月清理GIS设备表面卫生。（二）主变1、日检项目1）巡逻主变油温、油位及运营声。2）变压器油路连接处与否渗油，干燥剂与否变色，若变
3、为粉红，要及时更换。3）有载调压档位变化以及开关仪表批示等状况。4）目测高低压套管瓷瓶完好，铜接线端子与否有放电现象。2、定期检修项目D每半年对主变进行一次停电检修。清理套管表面积尘，检查瓦斯继电器内油位，打开套管、油枕、有载开关及瓦斯继电器放气阀，排出多余气体，紧固主变本体高低压铜接线螺栓，使用吊车对架空线路T型线卡以及穿墙瓷瓶线卡螺栓进行紧固。2）每季度对有载调压开关内部变压器油取样检查，发现不合格，及时更换。3）每三年申请有资质单位，进行主变本体实验，检查变压器油与否合格。主变本体检查项目重要涉及直流电阻、耐压性能、泄漏电流等技术指标。变压器油实验项目重要有耐压、水分测试、闪点等。4）主
4、变本体附属元件浮现不完好，应按照办法审批流程，对主变停电更换损坏部件。（三）IOkV高压开关柜、保护柜1、日检项目1）检查主变保护屏、录波、线路保护屏各批示电流，电压与否正常。2）检查交流屏、直流屏、蓄电池组电压、电流批示与否正常。3）检查各IOkV高压开关，电流、电压、开关状态批示与否正常。4）检查上位机数据传播及显示与否对的，控制功能与否正常。5）检查消弧柜与否有报警或异常状况。6）检查所用变温度及运营声音、电流、电压与否正常。7）检查PT及避雷器柜三相电压及电流与否平均。8）测量8趟重要负荷出线电缆表面温度，发现过热及时报告队值班。2、定期检修项目1）每两年申请有资质单位，对IOkV母排
5、单相对地电容电流进行检测,满足不大于20A规程规定。2）每年对IOkV高压柜进行一次大修。清理开关柜内部元件表面积尘,检查断路器合分闸性能、动静触头表面氧化限度，对二次接线端子、IOkV母排以及柜顶控制小母排固定螺栓进行紧固。3）每年配合三电办对IOkV开关柜微机保护装置进行继电保护实验。4）每半年配合三电办对配电室所用绝缘手套、绝缘靴、验电笔、放电棒进行性能实验，并张贴实验标签。（四）MSVC动补设备1、日检项目1）巡逻磁控电抗器及励磁变油温、油位及运营声音，主接线与否有放电现象，油路与否渗油。2）检查滤波柜电流、保护器批示，电容器与否有形变异常，主接线与否放电，电抗器运营温度、声音。2、定
6、期检修项目D每半年将MSVC动补设备停电，清理室内地面及设备表面积尘。2）每三年申请有资质单位，进行磁控电抗器本体实验，检查变压器油与否合格。磁控电抗器本体检查项目重要涉及直流电阻、耐压性能、泄漏电流等技术指标。变压器油实验项目重要有耐压、水分测试、闪点等。六、安全注意事项：1 .寻常检修每个项目都必要明确施工负责人、安全负责人，明确各位检修人员职责。检修前施工负责人详细安排检修工作，应按检修办法和原则组织检修，掌握检修进度。安全负责人监督安全办法贯彻，并提出整治意见。2 .检修前将检修用备件、材料和安全保护用品准备齐全，并认真检查和实验。3 .电修工进入车间后询问当班岗位工设备运营状况，查询
7、设备运转记录及问题反馈记录。4 .检修设备前必要先停电闭锁，停送电操作严格按照规程执行，防止误操作，注意反送电。5 .对于设备定期检修项目，必要先编制施工安全技术办法，经矿领导批准后方可进行。6 .在巡逻过程中发生掉电、设备故障等状况时，应按照应急预案作出应急解决，及时报告队值班人员及矿调度，并配合解决设备故障及恢复运转工作。7 .检修主变、动补设备时，应选取晴朗天气，在矿井检修时间进行。8 .登高作业时人员系好安全带，戴安全帽，专人扶梯。使用吊车前,先确认吊车司机资质及起吊用品安全系数。9 .阴雨天气禁止接近、碰触户外带电高压设备。10 .检修结束后，检修负责人要组织清理现场，清点工具。I1.恢复供电系统和设备正常运转时，需要进行试运转，正常运营20分钟后，检修人员方可离开现场。办法学习人员签字办法贯彻地点：贯彻人：学习人员签字：1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、
