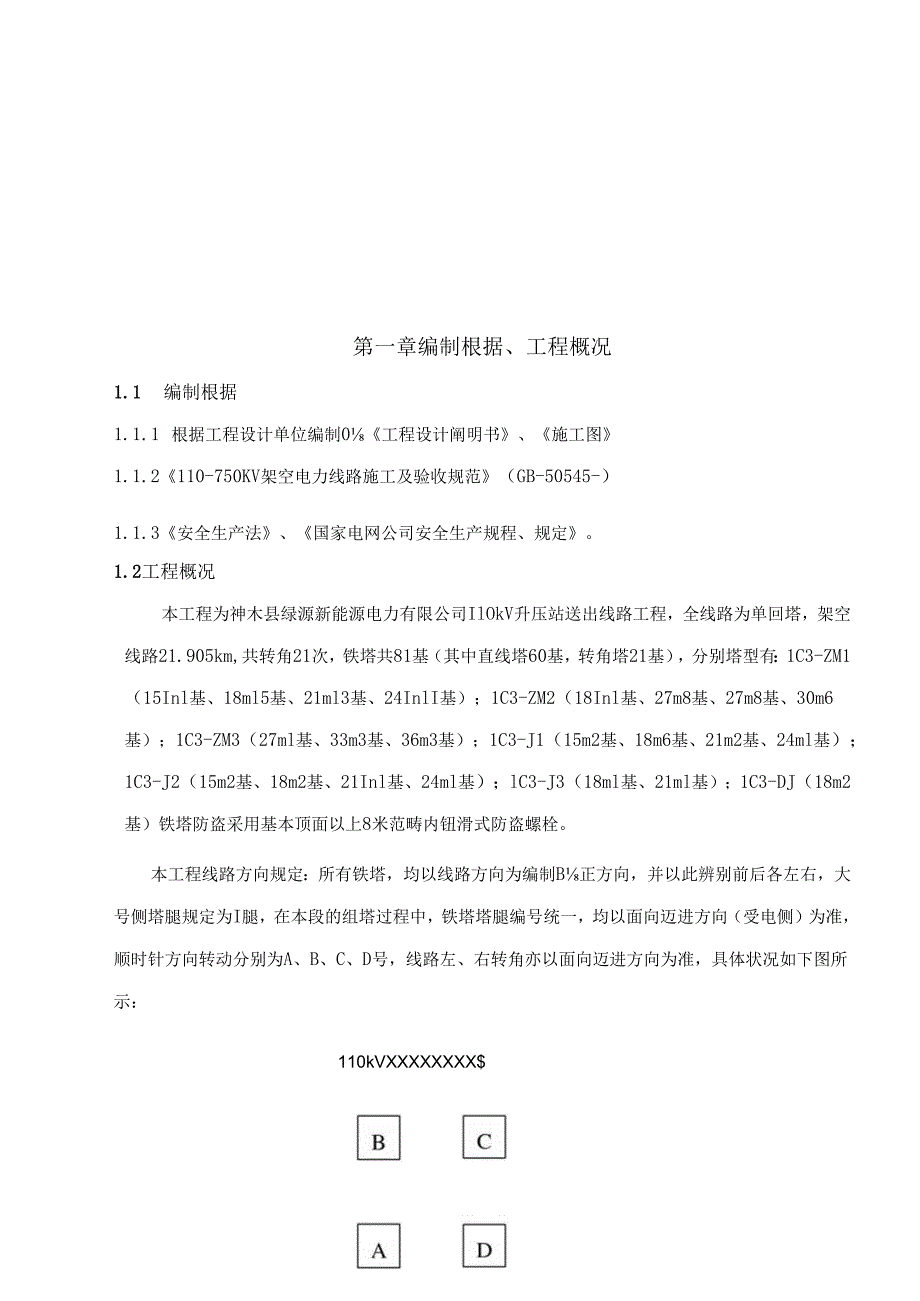

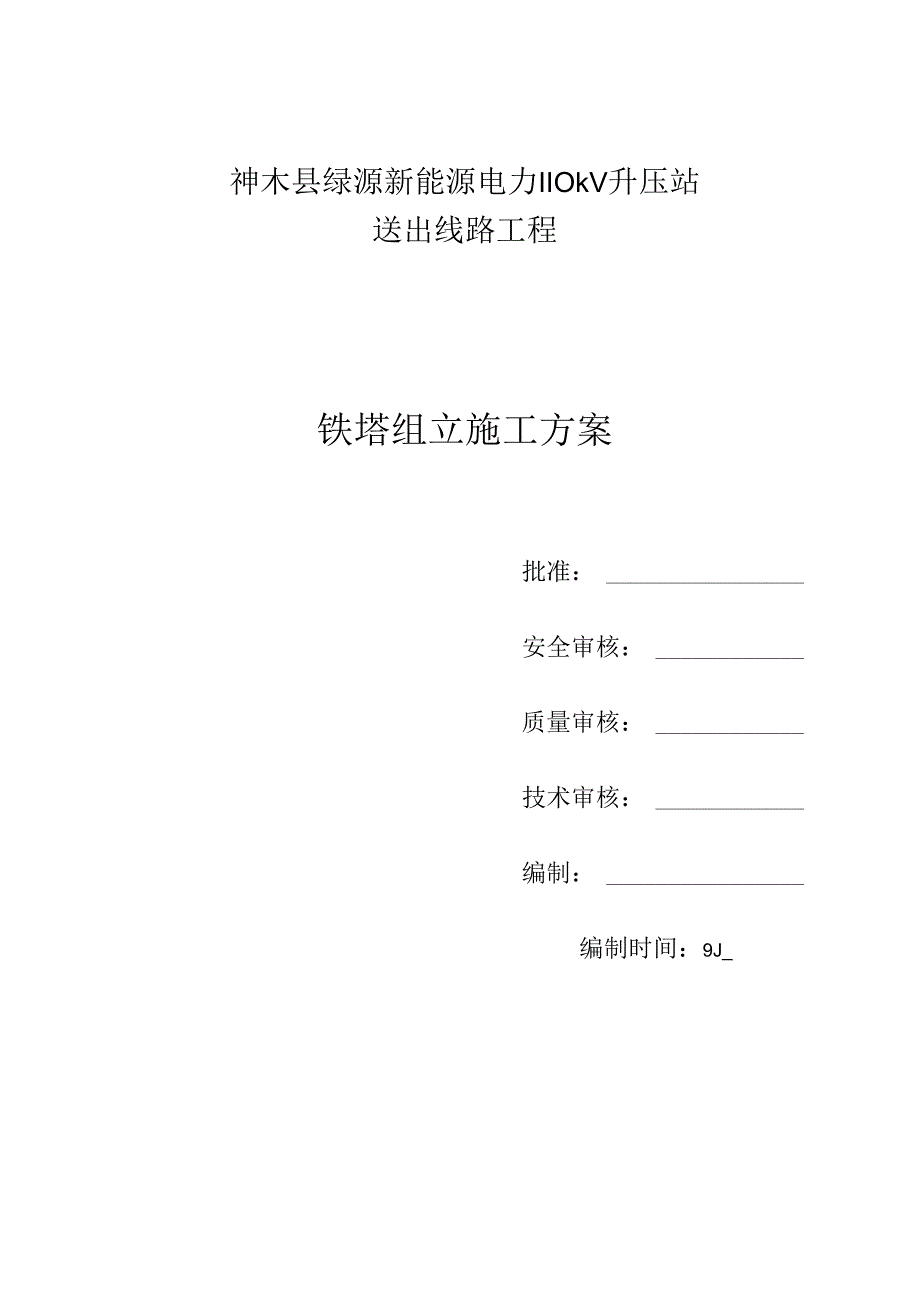

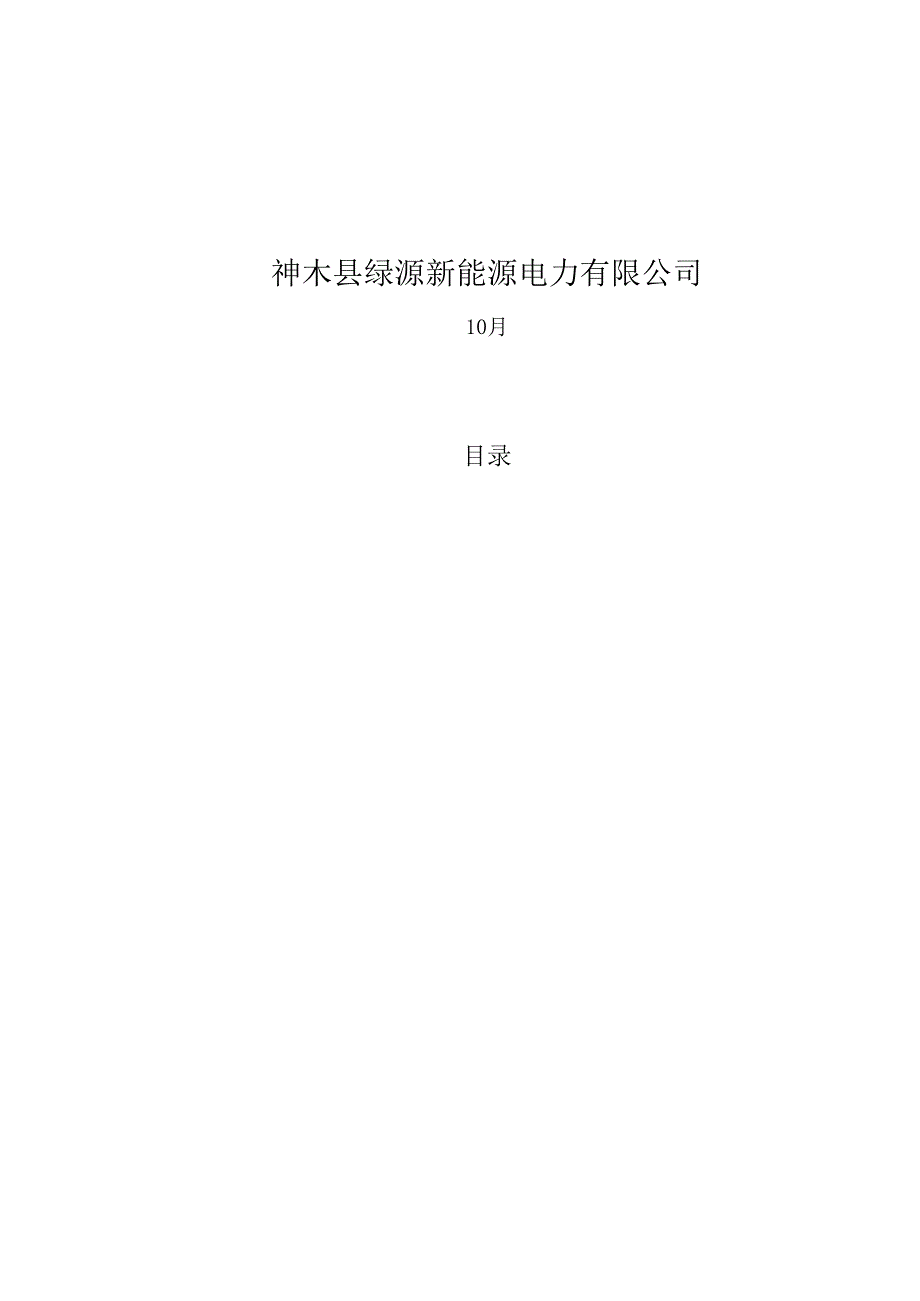

1、神木县绿源新能源电力IIOkV升压站送出线路工程铁塔组立施工方案批准：安全审核：质量审核：技术审核：编制：编制时间：9J_神木县绿源新能源电力有限公司10月目录第一章编制根据、工程概况2第二章施工现场组织机构2第三章组塔工程一般阐明3第四章技术规定及措施13第五章质量管理15第六章安全保证措施及管理目的17第一章编制根据、工程概况1.1 编制根据1.1.1 根据工程设计单位编制0工程设计阐明书、施工图1.1.2110-750KV架空电力线路施工及验收规范（GB-50545-）1.1.3安全生产法、国家电网公司安全生产规程、规定。1.2工程概况本工程为神木县绿源新能源电力有限公司IlOkV升压站
2、送出线路工程，全线路为单回塔，架空线路21.905km,共转角21次，铁塔共81基（其中直线塔60基，转角塔21基），分别塔型有：1C3-ZM1（15Inl基、18ml5基、21ml3基、24InlI基）；1C3-ZM2（18Inl基、27m8基、27m8基、30m6基）；1C3-ZM3（27ml基、33m3基、36m3基）；1C3-J1（15m2基、18m6基、21m2基、24ml基）；1C3-J2（15m2基、18m2基、21Inl基、24ml基）；lC3-J3（18ml基、21ml基）；1C3-DJ（18m2基）铁塔防盗采用基本顶面以上8米范畴内钮滑式防盗螺栓。本工程线路方向规定：所有铁
3、塔，均以线路方向为编制B正方向，并以此辨别前后各左右，大号侧塔腿规定为I腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向迈进方向（受电侧）为准，顺时针方向转动分别为A、B、C、D号，线路左、右转角亦以面向迈进方向为准，具体状况如下图所示：110kVXXXXXXXX$IlOkVXXXXXXXX变第二章施工现场组织机构2.1现场施工人员职责：2.1.l项目经理一一担任施工总指挥，对现场宏观调控；2.1.2项目总工一一担任技术负责人，研究解决现场浮现的问题，并进行技术监督和指引；2. 1.3现场施工负责人一一担任现场总指挥，负责施工现场全面工作；21.4现场指挥一一负责人指挥抱杆的起立、提高及吊件
4、的绑扎、吊装、施工人员的调度,并负责每天工作前的站班会技术交底工作；2.1. 5安全专职一一编写制定组立铁塔的安全施工技术措施，定期或不定期组织安全学习。并对现场安全进行全面监督工作，对铁塔组装的安全进行全面管理；2.1.6质安员一一担任现场安全监察工作，及时发现安全隐患，查明抱杆提高过程的监督,指挥高空施工，避免高空落物；2.1.7高空负责人一一指挥吊件就位，封铁等到工作，负责抱杆提高过程的监督，指挥高空施工，避免高空落物；2.1.8组装负责人一一负责对的组装塔件。在对料过中要注意安全，避免在吊件下交叉作业；起吊前仔细检查补强措施与否到位；2.1.9材料站长一一保证现场供货及材料发放及时无误
5、，同步负责现场工器具、临时设施0加工等；2.2组织机构关系图项目经理第三章组塔工程一般阐明3.1 塔腿组立：3.1.1 大抱杆（或小抱杆）吊装法 如下图所示，将四个塔腿的塔脚板装上，接近内侧螺栓装上拉线联板及地脚螺栓。 用木人字抱杆将铝镁合金抱杆立在中个塔腿中央，加装临时拉线及吊装系统。 吊装主材，用控制大绳控制主材到位后，装上连接螺栓，然后将四周的斜材及辅材装好。 树立抱杆及吊装塔材要统一指挥，不得违章作业。以上措施，由于塔位中间将竖立抱杆，应留一种侧面B斜材暂不装，待内拉线抱杆立起后，补强齐备。3.1 .2抱杆的竖立和提高抱杆竖立施工前，一方面将抱杆各段进行合理组合连接，再将提高抱杆时所用
6、日勺腰环套在抱杆上，把朝天、朝地滑车承托系统安装好，再连接吊绳和拉线系统，抱杆可运用已组装好B塔腿段进行竖立起来之后，将塔身开口封好，运用抱杆自身的拉线和承托系统控制和提高抱杆到位。抱杆提到位后，需根据起吊段时高下来调节抱杆有效高度（1.1）,使抱杆的有效高度满足1.：1.2=7：3的规定，并使承托绳和抱杆夹角保持在45度左右，不适宜使抱杆升的过高。3.1.3提高抱杆的操作a）固定好上下腰环，使抱杆在铁塔中心位置；b）松开拉线系统（不能所有松脱），将其移下一种固定位置进行固定；c）布置提高抱杆所用0牵引绳；d）启动牵引设备，抱杆开始提高，承托系统松弛后，解去承托系统；e）继续牵引使抱杆升至所需
7、高度，使松弛的拉线系统带紧；f）固定承托系统；g）回松牵引绳，调节承托、拉线系统、使抱杆正直；h）解除一切提高设备；i）抱杆提高完毕，上下层腰环失其原有的J作用，在起吊过程中不得使腰环受力，以免使抱杆受到外来B弯矩，因此一定要使上、下腰环固定绳呈松弛状态。提升抱杆示意图3.2 塔身吊装：a）单根吊装法：先将主材分别吊装到位，装上连接螺栓并紧固，然后吊装斜材及辅材。c）成片吊装法：根据容许起吊重量，塔身分段在地面组装成片，并采用补强措施，吊点钢丝绳在构件上的绑扎位置，应位于构件的重心以上，以保证起吊时构件的稳定。d）将吊绳整顿清晰，分别放入腰滑轮和底滑轮，做好起吊前的一切准备工作。e）在准备吊构
8、件上，绑调节绳2-3根，以便起吊时拉开构件不与塔身相碰，吊上后来可以运用调节绳就位安装。f）全面检查一遍所有准备工作无问题后即可起吊。g）采用单吊法时，先吊好一面组装后，在反向吊对面的另一面，双吊法则为两对面同步吊上，一次组装。h）最后一段安装后来，拆除抱杆。3.3外抱杆分解组塔3.3.1.外拉线外抱杆分解组塔应根据塔片尺寸及起吊荷载选用单抱杆、双抱杆或多抱杆。3.3.2外拉线外抱杆分解组塔可根据塔体的轮廓尺寸、起吊荷载等条件，采用分片吊装或整段。吊装。分片吊装B现场布置示意图见图9-5a）,整段吊装B现场布置示意图见图9-5b）o9-5a）分片吊装9-5b）整段吊装1-艳杆；2-起吊滑车组；
9、3-拉线，4-抱杆根部固定装置：5-腰绳；6-牵引绳；7-地精车,8-吊件；9-吊点绳；10控制绳；11-腰滑车；12-调节绳图3-3-1外抱杆分解组塔布置示意图3.3.3外拉线抱杆分解组塔布置应遵循下列规定:抱杆应置于塔腿主材节点上，以利于抱杆根部固定及主材稳定。临时拉线地锚应位于与基本中心线夹角为45日勺延长线上，离基本中心B距离应按临时拉线对地夹角不适宜不小于45。控制。若无场地时，应经验算并制定特殊的安全措施。抱杆B重要受力拉线应作为计算选择拉线及地锚B根据。牵引系统应放置在抱杆所在0主材塔体的两侧面。牵引装置及地锚应设在两倔距塔中心不不不小于塔高B1.2倍处。地锚设立应根据受力及土质
10、条件选用直埋钢板地锚、圆木地锚、螺旋地钻或铁桩等。采用拉线地钻或铁桩时每处不得少于两只，且应在动工迈进行拉力实验。两只地钻或铁桩间应用可调金具和钢丝绳套相连。抱杆B倾斜角不适宜超过15控制绳对地夹角不适宜不小于453.3.4外抱杆分解组塔B塔腿吊装及塔身吊装B操作规定见第9.3.2及9.3.3章节内容。3.3.5组立好塔腿或塔身，且螺栓紧固后即可提高抱杆。提高抱杆的现场布置示意图见图4-3-2o1-抱杆；2-起吊滑车组；3-外拉线；4-腰滑车（开口式）；5-抱杆提高腰绳（白棕绳）：6-地滑车；7-牵引钢丝绳（运用起吊牵引绳）：8-绑扎钢丝绳套；9-倒滑车组拉绳图3-3-2提高抱杆布置示意图3.
11、3.6.提高抱杆应遵循下列规定，将抱杆贴近铁塔生材，在抱杆的上部与主材共系一根妒620棕绳套作为抱杆腰绳。抱杆腰绳不能系得过紧或过松，使抱杆能在腰绳内自由降。将起吊动滑车及其牵引绳牢固地捆绑在接近抱杆根部位置。在已组装0铁塔上端主材节点处悬挂一只提高抱杆的开口滑车（规格根据抱杆日勺拉线张力而定）。将抱杆根部如下B起吊钢丝绳挂入挂入顶部开口单滑车内，另一端经地滑车接入牵引绞磨，将抱杆根部固定钢绳松开。解开外拉线的尾线，用拉线控制器控制。痘动绞磨，使抱杆缓慢上升。抱杆提高到预定高度后，用抱秆根部的钢丝绳套固定在主材的节点或预留孔处。抱杆固定后，松开腰绳及牵引绳，同步收紧外拉线。调节抱杆的倾斜度，使
12、其顶端定滑车对准塔身或被吊件的构造中心，以利于构件就位对接。抱杆提高过程中，应设专人监视抱杆与腰绳B摩擦，严防卡阻。随抱杆的提高，应同步缓慢放松外拉线，使抱杆始终保持竖直状态，严防拉线松紧不一。3.3.7单抱杆的高度不能满足酒杯型铁塔曲臂及横担的吊装规定期，应采用双抱杆，分别吊装两侧面曲臂后，再由两根抱杆及两套牵引系统同步抬吊导线横担，视横担的重量及长度采用分片或整体吊装。3.4内悬浮摇臂抱杆分解组塔3.4.1内悬浮摇臂拖杆分解组塔现场布置示意图见图3-4-101-抱杆上段；2-抱杆下段；3-摇臂；4-起幅绳；5-钢绞线吊索；6-起吊滑车组；7-外拉线：8-上腰环（升好抱杆后挂在抱杆上）；9-
13、下腰环：10-装配式承托铜段线拉蜜；11-地面转向架：12-地滑车：13-控制绳；14-吊件图3-4-1内悬浮带摇臂组塔示意图3.4.2内悬浮摇臂抱杆分解组塔现场布置应遵循下列规定：抱杆长度宜为酒杯型铁塔曲臂窗口高度的1.8倍；摇臂长度宜比滔杯型铁塔曲臂窗口宽度小1.0m2.0m；摇臂根部至抱杆顶部的长度应比摇臂长度长0.5m1.Om0抱杆应打好上下两层四角临时拉线。抱杆项部四角外拉线应设在距铁塔中心1.2倍塔高以外处。抱杆根部应垫短方木，外套四角固定于地面B转向架。四侧aJ牵引绳埔萌地滑车勃至机动绞磨。机动绞磨可设在塔身构件副吊侧及非横担整体吊装侧，距塔中心1.2倍处。每副抱杆应设两台机动纹
14、磨；承托绳宜采用装配式，可以接长或缩短。承托绳应通过专用挂件与铁塔主材连接。3.4.3塔腿起吊：采用分两片对称吊装的措施,运用摇臂上的两副牵引滑车组同步起吊，以保持抱杆两侧受力一致。塔腿分片对称吊装示意图见图4-4-2o1-抱杆上段；2-抱杆下段；3-摇臂；4-起幅绳；5-保险绳；6-外拉线：7-腰环拉索；8-下层拉线（打在基本顶上）；9-腰滑车：10-.地滑车11-塔片12-起吊滑车图3-4-2塔腿分片对称吊装布置示意图3.4.4塔身吊装将抱杆升至施工设计高度，打好承托绳和四角外拉线，安装好腰环，调直抱杆即可进行塔身吊装。根据抱杆承载能力和操作人员纯熟限度，可以采用双面平衡起吊或单面起吊B措
