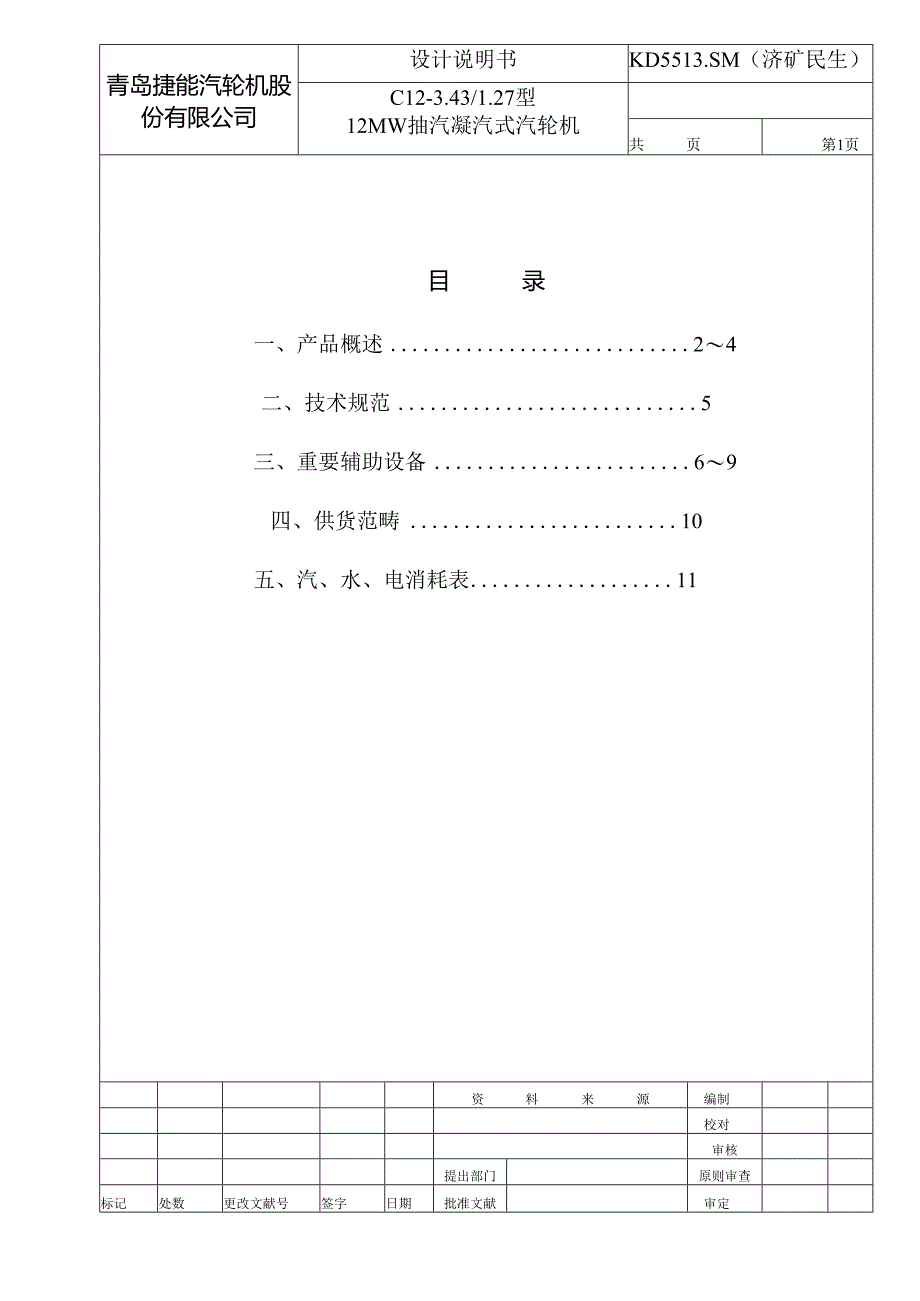

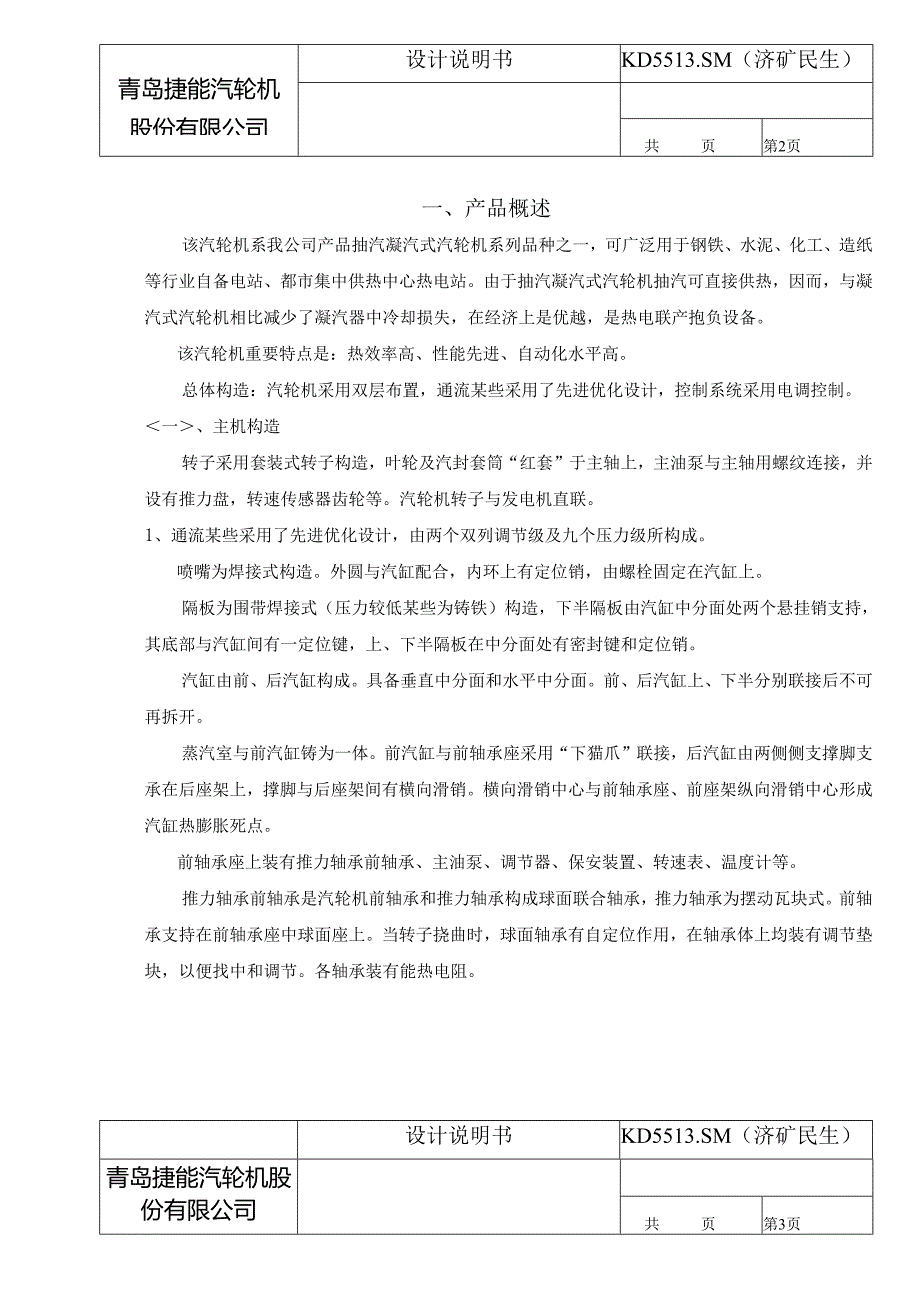

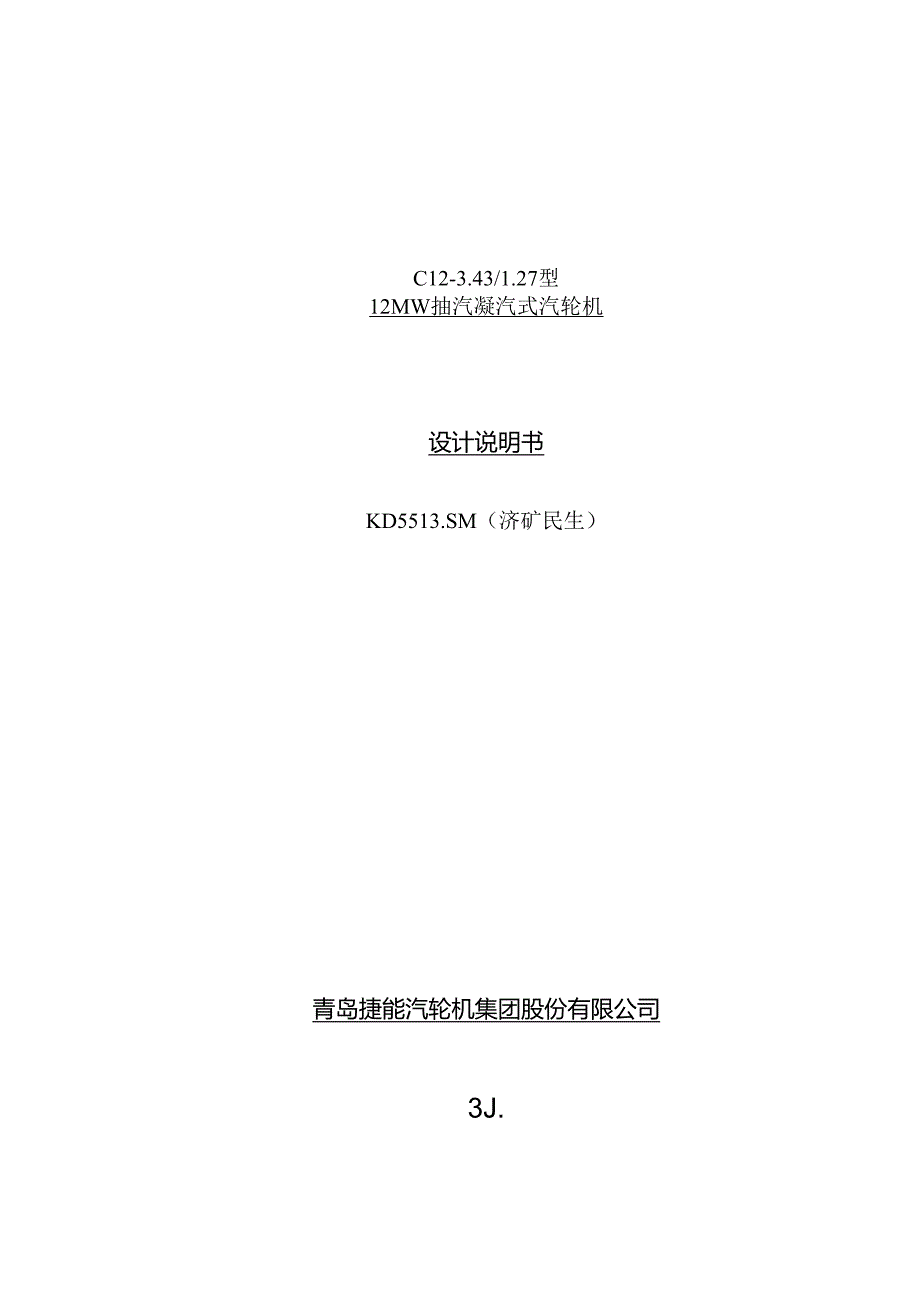

1、C12-3.43/1.27型12MW抽汽凝汽式汽轮机设计说明书KD5513.SM（济矿民生）青岛捷能汽轮机集团股份有限公司3J.青岛捷能汽轮机股份有限公司设计说明书KD5513.SM（济矿民生）C12-3.43/1.27型12MW抽汽凝汽式汽轮机共页第1页目录一、产品概述24二、技术规范5三、重要辅助设备69四、供货范畴10五、汽、水、电消耗表11资料来源编制校对审核提出部门原则审查标记处数更改文献号签字日期批准文献审定青岛捷能汽轮机设计说明书KD5513.SM（济矿民生）股份有限公司共页第2页一、产品概述该汽轮机系我公司产品抽汽凝汽式汽轮机系列品种之一，可广泛用于钢铁、水泥、化工、造纸等行业
2、自备电站、都市集中供热中心热电站。由于抽汽凝汽式汽轮机抽汽可直接供热，因而，与凝汽式汽轮机相比减少了凝汽器中冷却损失，在经济上是优越，是热电联产抱负设备。该汽轮机重要特点是：热效率高、性能先进、自动化水平高。总体构造：汽轮机采用双层布置，通流某些采用了先进优化设计，控制系统采用电调控制。一、主机构造转子采用套装式转子构造，叶轮及汽封套筒“红套”于主轴上，主油泵与主轴用螺纹连接，并设有推力盘，转速传感器齿轮等。汽轮机转子与发电机直联。1、通流某些采用了先进优化设计，由两个双列调节级及九个压力级所构成。喷嘴为焊接式构造。外圆与汽缸配合，内环上有定位销，由螺栓固定在汽缸上。隔板为围带焊接式（压力较低
3、某些为铸铁）构造，下半隔板由汽缸中分面处两个悬挂销支持，其底部与汽缸间有一定位键，上、下半隔板在中分面处有密封键和定位销。汽缸由前、后汽缸构成。具备垂直中分面和水平中分面。前、后汽缸上、下半分别联接后不可再拆开。蒸汽室与前汽缸铸为一体。前汽缸与前轴承座采用“下猫爪”联接，后汽缸由两侧侧支撑脚支承在后座架上，撑脚与后座架间有横向滑销。横向滑销中心与前轴承座、前座架纵向滑销中心形成汽缸热膨胀死点。前轴承座上装有推力轴承前轴承、主油泵、调节器、保安装置、转速表、温度计等。推力轴承前轴承是汽轮机前轴承和推力轴承构成球面联合轴承，推力轴承为摆动瓦块式。前轴承支持在前轴承座中球面座上。当转子挠曲时，球面轴
4、承有自定位作用，在轴承体上均装有调节垫块，以便找中和调节。各轴承装有能热电阻。设计说明书KD5513.SM（济矿民生）青岛捷能汽轮机股份有限公司共页第3页轴封分为前汽封、隔板汽封、后汽封。采用曲径汽封构造型式。构造紧凑、密封效果好。主汽门为单座截止阀。阀碟是带预启阀型线阀碟，阀碟上部装有蒸汽滤网。主汽门操纵座为液压式，设有行程批示及行程开关。2、配汽机构本机组为喷嘴调节，调节汽阀为群阀提板式构造。汽轮机进汽量调节，是通过变化调节汽阀开度实现，各阀碟按一定顺序启动，各阀碟行程，出厂时已调节好。二、南京科远电调和保安、监测系统（TSI）。本机采用数字电一液调节系统（DEH）。可实现： 转速调节 转
5、速目的值设定 负荷控制 转速不等率设定 自动停机功能 跨越临界转速控制 超速限制及保护 故障报警 自动同期 外部停机输入 运营过程监视、追忆 手动、自动模式转换调节器接受转速传感器输入转速信号、功率传感器输入电功率信号以及过程控制、辅助控制等回路输入控制信号，解算后输出原则电流信号给电液转换器，达到予设目的。保安系统重要由危急遮断器、危急遮断油门、实验控制阀、电磁阀、主汽门、启动阀、速关阀、单向阀、电调节器超速保护等构成。汽轮机监测系统（TSI）选用先进国产无锡厚德850OB系列组合式仪表，可对转速、轴承振动、轴向位移、油箱油位、油动机行程等进行监测，并能同步输出42011三A原则信号，并能输
6、出报警、停机接点信号供汽机紧急保护使用。青岛捷能汽轮机股份有限公司设计说明书KD5513.SM（济矿民生）共页第4页三、热力系统及重要辅机配备。热力系统重要由滤水器、滤汽器、汽封管路、疏水管路、抽空气管路、喷水冷却管路、汽封加热器蒸汽管路、射水抽气器、疏水器、汽封加热器、高压加热器、低压加热器、疏水膨胀箱等构成。KD5513.SM（济矿民生）二、技术规范1、重要技术数据产品代号KD5513产品型号C15-3.43/1.27额定功率MW15经济功率MW最大功率MW汽轮机额定转速r/min3000旋转方向顺汽流方向看为顺时针额定进汽压力及变化范畴MPaQ4o23.43-0.29额定进汽温度及变化范
7、畴+10435-is额定进汽量t/h97额定抽汽压力及调节范畴MPa1.27+3-o,19（绝对）额定工况抽汽温度332额定抽汽量/最大抽汽量t/h50/80冷却水温正常27最高33额定排汽压力MPa0.0059（绝对）给水回热级数3给水温度150额定工况保证汽耗率kgkw.h8.08汽轮机安装时最大重量t22汽轮机检修时最大件重量t22临界转速r/min1601汽轮机外形尺寸（运营平台以上）m6.5263.910X2.850（1.XWXH）KD5513.SM（济矿民生）三、主要辅助设备台数台1主油泵压增MPa1.9流量1/min高压电动油泵台数台1型号100AY120x2A扬程m205流量m
8、/h93电机功率KW110电压V380交流辅助油泵台数台1型号KCB300压力MPa0.36流量m/h18电机功率KW5.5电压V380直流辅助油泵台数台KCB300型号1压）MPa0.36流量m/h18电机功率KW5.5电压V220电动盘车电机型号Y132M2-6台数MPa1转速r/min1000电机功率KW5.5电压V380KD5513.SM（济矿民生）型式Y1.-20-1台数2冷油器冷却面积II!20冷却油量1/min620冷却水量t/h70冷却水温(max.)33冷却管材料0Crl8Ni9冷却管规格mm12l油箱容积3m5油面上真空度MPa排油烟机型号CQ2-J台数台1电机功率KW0.
9、37电压V380汽封加热器型式JQ-20台数台1传热面积m220水侧压力(max.)MPa0.981抽气器工作蒸汽温度压力MPa0.588-1.18温度260435流量kg/h36管子材料HS117O-1A管子规格mm15lKD5513.SM（济矿民生）型号N-1250型式双流程二道制表面式凝汽器冷却面积II!1250蒸汽压力MPa0.0073（绝对）蒸汽流量t/h-49.7冷却水量t/h3600冷却水温27水侧设计压力MPa0.6俵）管子材料0Crl8Ni9管子规格mm200.7X5552无水时净重-25.1射水抽气器型号CS-7.5台数台1压力MPa0.392流量t/h105抽气量Kg/h
10、7.5起动抽气器型号台数工作蒸汽压力MPa工作蒸汽流量kg/h抽出干空气量kg/hKD5513.SM（济矿民生）型号JG-100型式单路双流程表面式台数1高压加热器传热面积m2100汽侧压力（max.）Mpa1.5（绝对）水侧压力（max.）Mpa6.0（表）管子材料20管子规格mm19X2低压加热器型号JD-40型式单路双流程表面式台数1传热面积M240汽侧压力（max.）Mpa0.2（绝对）水侧压力（max.）MPa0.6（表）管子材料0Crl8Ni9管子规格mm15X1KD5513.SM（济矿民生）四、供货范围（一）、汽轮机本体：主汽门吊架，主汽门，主汽门操纵座，汽缸，轴承座，座架及轴承
