1、摘要：针对海上采油平台透平发电机组的安装，根据新建平台和在役平台透平发电机组不同的安装环境，重点对在役平台新增透平发电机组的安装方法进行了论证分析，并提出了可行的安装方案。关键词：在役平台；透平发电机组；安装；三点式；垫铁；平整度；对中O引言近几年，国内海上采油平台蓬勃发展，平台设备需求日趋旺盛。在所有平台设备中，透平发电机组作为平台的供电设备，是平台的心脏，其重要性不言而喻。如何让透平发电机组平稳、安全运行是人们关注的一个难点，保证透平发电机组的安装质量是透平发电机组平稳运行的基础。对于新建采油平台，透平发电机组的安装相对简单，通常在陆地建造场地进行安装。但是，如果需要在一个已经投产几年、十
2、几年，甚至更长时间的平台上安装透平发电机组，则困难程度倍增。实际上随着时间的推移，为适应现场需求，现役海上采油平台的改造设计及施工越来越频繁，不少现役平台确有新增透平发电机组的需求，这就对在役平台新增透平发电机组的安装提出了更高的要求。根据多年海上采油平台透平发电机组的安装经验，由于新建平台和在役平台透平发电机组的安装环境不同，在役平台新增透平发电机组的安装不能简单按照原安装方式进行，需要结合现场平台的实际情况进行论证分析，制定适合现场环境的最佳安装方案。本文推荐按照三点式安装方案进行优化设计，并结合现场的平整度，对安装方案进行调整。1新建平台透平发电机组的典型安装方法透平发电机组主要由透平机

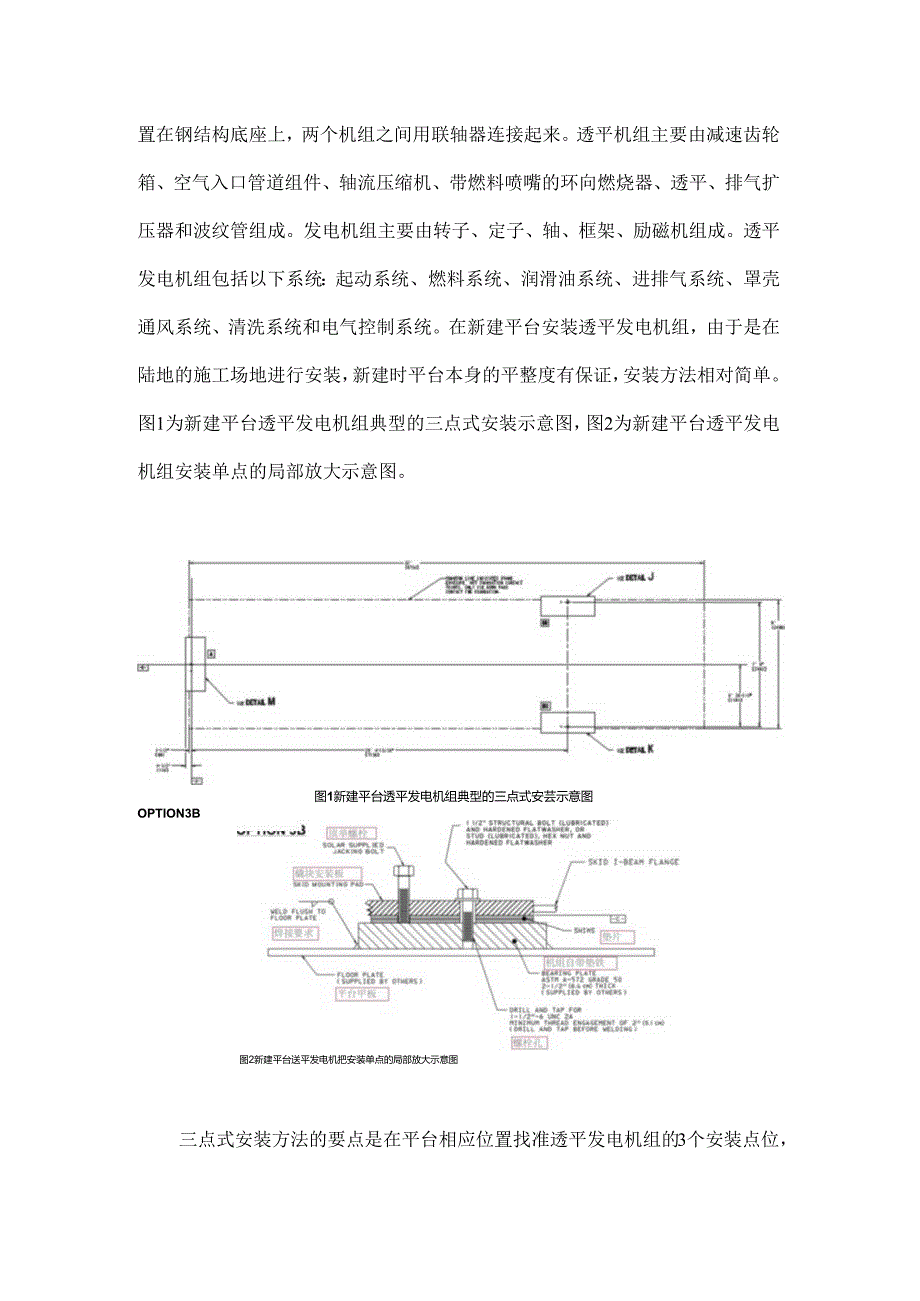

3、组和发电机组组成，透平机组与发电机组均放置在钢结构底座上，两个机组之间用联轴器连接起来。透平机组主要由减速齿轮箱、空气入口管道组件、轴流压缩机、带燃料喷嘴的环向燃烧器、透平、排气扩压器和波纹管组成。发电机组主要由转子、定子、轴、框架、励磁机组成。透平发电机组包括以下系统：起动系统、燃料系统、润滑油系统、进排气系统、罩壳通风系统、清洗系统和电气控制系统。在新建平台安装透平发电机组，由于是在陆地的施工场地进行安装，新建时平台本身的平整度有保证，安装方法相对简单。图1为新建平台透平发电机组典型的三点式安装示意图，图2为新建平台透平发电机组安装单点的局部放大示意图。图1新建平台透平发电机组典型的三点式
4、安芸示意图OPTION3B图2新建平台送平发电机把安装单点的局部放大示意图三点式安装方法的要点是在平台相应位置找准透平发电机组的3个安装点位，将透平发电机组厂家自带的垫铁焊接到相应位置，然后放上垫片进行调节，再将透平发电机组底座对准垫铁上的螺栓孔，并拧上螺栓，这个时候检查透平发电机组的轴承对中情况。如果对中理想，则拧紧螺栓；如果对中情况较差，则用垫片进行调整，直到对中情况符合要求为止。2在役平台新增透平发电机组的安装方案分析在役平台安装透平发电机组，由于在役平台与陆地安装的环境完全不同，在役平台已经有一定使用年限，由于地壳运动、海水冲刷及平台本身运行时的振动，平台的平整度已经发生较大的变化，这
5、时候如果再按照新建平台透平发电机组的安装方法进行安装，会造成对中度很差的情况，后期对中调整将可能无法调整到合适位置。因此，需要对透平发电机组的安装方式进行优化设计，本文推荐的在役平台新增透平发电机组三点式安装示意图如图3所示，在役平台新增透平发电机组安装单点局部放大示意图如图4所示。图3在役平台新增透平发电机组三点式安奘示意图图4在役平台新增透平发电机组安装单点局部放大示意图在役平台新增透平发电机组安装方式虽然主体上也是三点式安装方法，但是增加了一套垫铁，新增垫铁的作用是用来抵消由于平台平整度改变带来的影响。其安装要点首先是需要对3个安装点位的平整度进行测量，然后据此确定新增垫铁的厚度，再将新增垫铁焊接到3个安装点位。后续的安装步骤与新建平台一致，即将透平发电机组厂家自带的垫铁焊接到相应位置，然后放上垫片进行调节，再拧上螺栓，这个时候检查透平发电机组的对中情况。如果对中理想，则拧紧螺栓；如果对中情况较差，则用垫片进行调整，直到对中情况符合要求为止。3结语在役平台透平发电机组的安装需要结合现场情况进行综合考量，现场的平整度将是影响安装质量最大的因素，在设计及施工时一定要注意这个问题，如果透平发电机组对中情况不理想，将对透平发电机组的运行带来很大的负面影响。本文推荐的在役平台新增透平发电机安装方案简单、实用，具有良好的借鉴意义。
