《2018年04月自学考试04819《工程材料》试题和答案.docx》由会员分享，可在线阅读，更多相关《2018年04月自学考试04819《工程材料》试题和答案.docx（3页珍藏版）》请在第壹文秘上搜索。

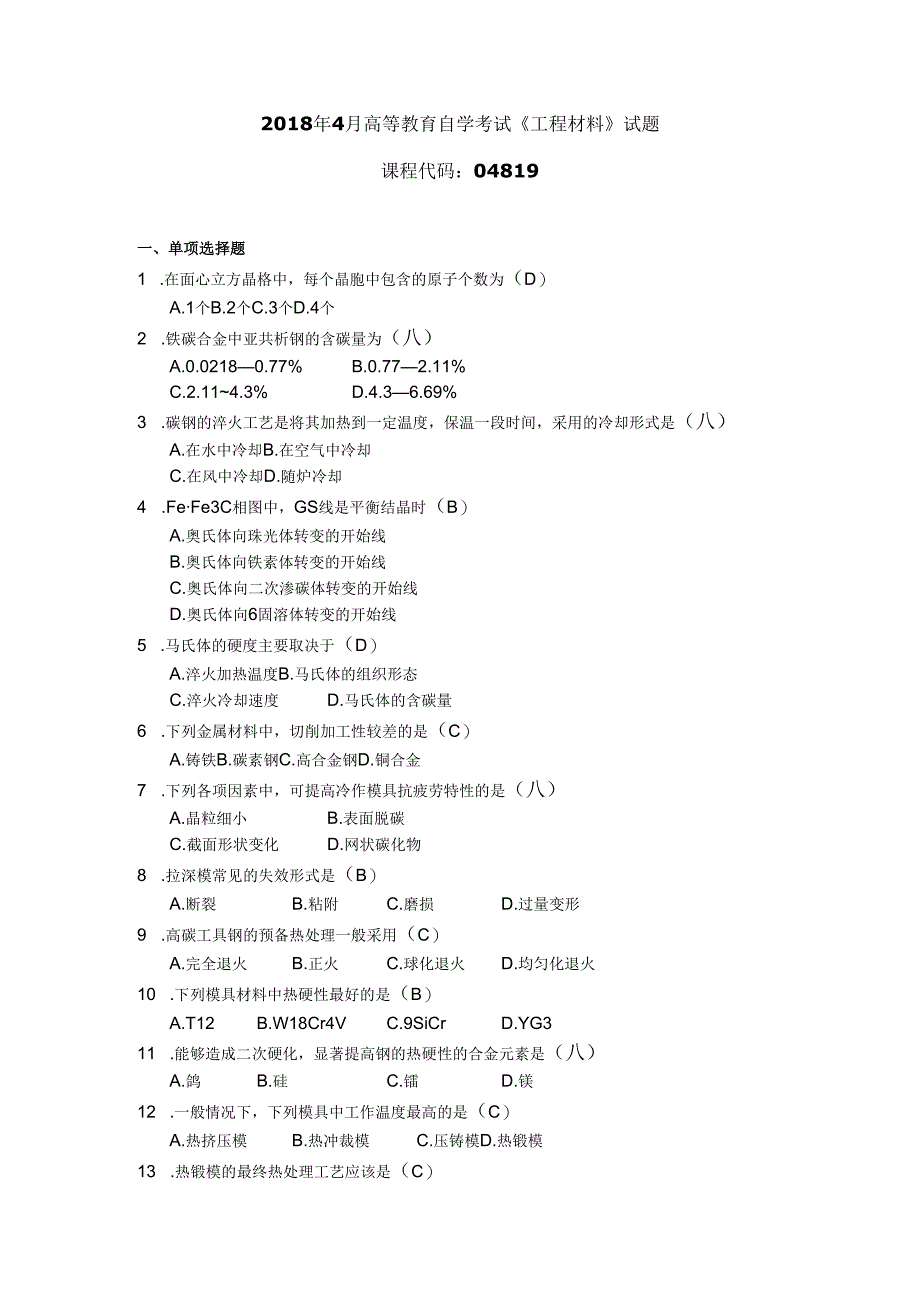

1、2018年4月高等教育自学考试工程材料试题课程代码：04819一、单项选择题1 .在面心立方晶格中，每个晶胞中包含的原子个数为（D）A.1个B.2个C.3个D.4个2 .铁碳合金中亚共析钢的含碳量为（八）A.0.02180.77%B.0.772.11%C.2.114.3%D.4.36.69%3 .碳钢的淬火工艺是将其加热到一定温度，保温一段时间，采用的冷却形式是（八）A.在水中冷却B.在空气中冷却C.在风中冷却D.随炉冷却4 .FeFe3C相图中，GS线是平衡结晶时（B）A.奥氏体向珠光体转变的开始线B.奥氏体向铁素体转变的开始线C.奥氏体向二次渗碳体转变的开始线D.奥氏体向6固溶体转变的开始
2、线5 .马氏体的硬度主要取决于（D）A.淬火加热温度B.马氏体的组织形态C.淬火冷却速度D.马氏体的含碳量6 .下列金属材料中，切削加工性较差的是（C）A.铸铁B.碳素钢C.高合金钢D.铜合金7 .下列各项因素中，可提高冷作模具抗疲劳特性的是（八）A.晶粒细小B.表面脱碳C.截面形状变化D.网状碳化物8 .拉深模常见的失效形式是（B）A.断裂B.粘附C.磨损D.过量变形9 .高碳工具钢的预备热处理一般采用（C）A.完全退火B.正火C.球化退火D.均匀化退火10 .下列模具材料中热硬性最好的是（B）A.T12B.W18Cr4VC.9SiCrD.YG311 .能够造成二次硬化，显著提高钢的热硬性的

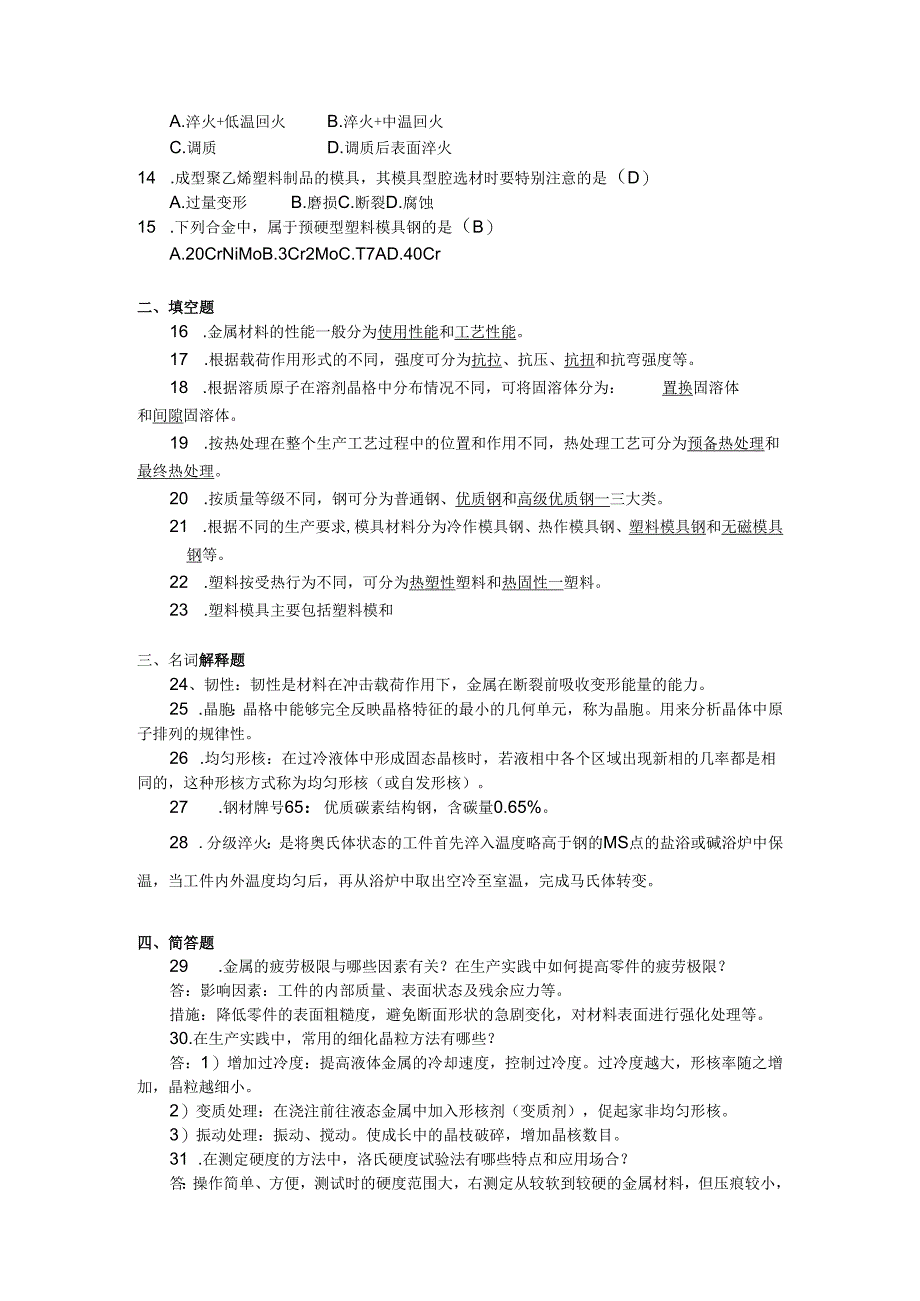

3、合金元素是（八）A.鸽B.硅C.镭D.镁12 .一般情况下，下列模具中工作温度最高的是（C）A.热挤压模B.热冲裁模C.压铸模D.热锻模13 .热锻模的最终热处理工艺应该是（C）A.淬火+低温回火B.淬火+中温回火C.调质D.调质后表面淬火14 .成型聚乙烯塑料制品的模具，其模具型腔选材时要特别注意的是（D）A.过量变形B.磨损C.断裂D.腐蚀15 .下列合金中，属于预硬型塑料模具钢的是（B）A.20CrNiMoB.3Cr2MoC.T7AD.40Cr二、填空题16 .金属材料的性能一般分为使用性能和工艺性能。17 .根据载荷作用形式的不同，强度可分为抗拉、抗压、抗扭和抗弯强度等。18 .根据溶
4、质原子在溶剂晶格中分布情况不同，可将固溶体分为：置换固溶体和间隙固溶体。19 .按热处理在整个生产工艺过程中的位置和作用不同，热处理工艺可分为预备热处理和最终热处理。20 .按质量等级不同，钢可分为普通钢、优质钢和高级优质钢一三大类。21 .根据不同的生产要求,模具材料分为冷作模具钢、热作模具钢、塑料模具钢和无磁模具钢等。22 .塑料按受热行为不同，可分为热塑性塑料和热固性一塑料。23 .塑料模具主要包括塑料模和三、名词解释题24、韧性：韧性是材料在冲击载荷作用下，金属在断裂前吸收变形能量的能力。25 .晶胞：晶格中能够完全反映晶格特征的最小的几何单元，称为晶胞。用来分析晶体中原子排列的规律性
5、。26 .均匀形核：在过冷液体中形成固态晶核时，若液相中各个区域出现新相的几率都是相同的，这种形核方式称为均匀形核（或自发形核）。27 .钢材牌号65：优质碳素结构钢，含碳量0.65%。28 .分级淬火：是将奥氏体状态的工件首先淬入温度略高于钢的MS点的盐浴或碱浴炉中保温，当工件内外温度均匀后，再从浴炉中取出空冷至室温，完成马氏体转变。四、简答题29 .金属的疲劳极限与哪些因素有关？在生产实践中如何提高零件的疲劳极限？答：影响因素：工件的内部质量、表面状态及残余应力等。措施：降低零件的表面粗糙度，避免断面形状的急剧变化，对材料表面进行强化处理等。30.在生产实践中，常用的细化晶粒方法有哪些？答

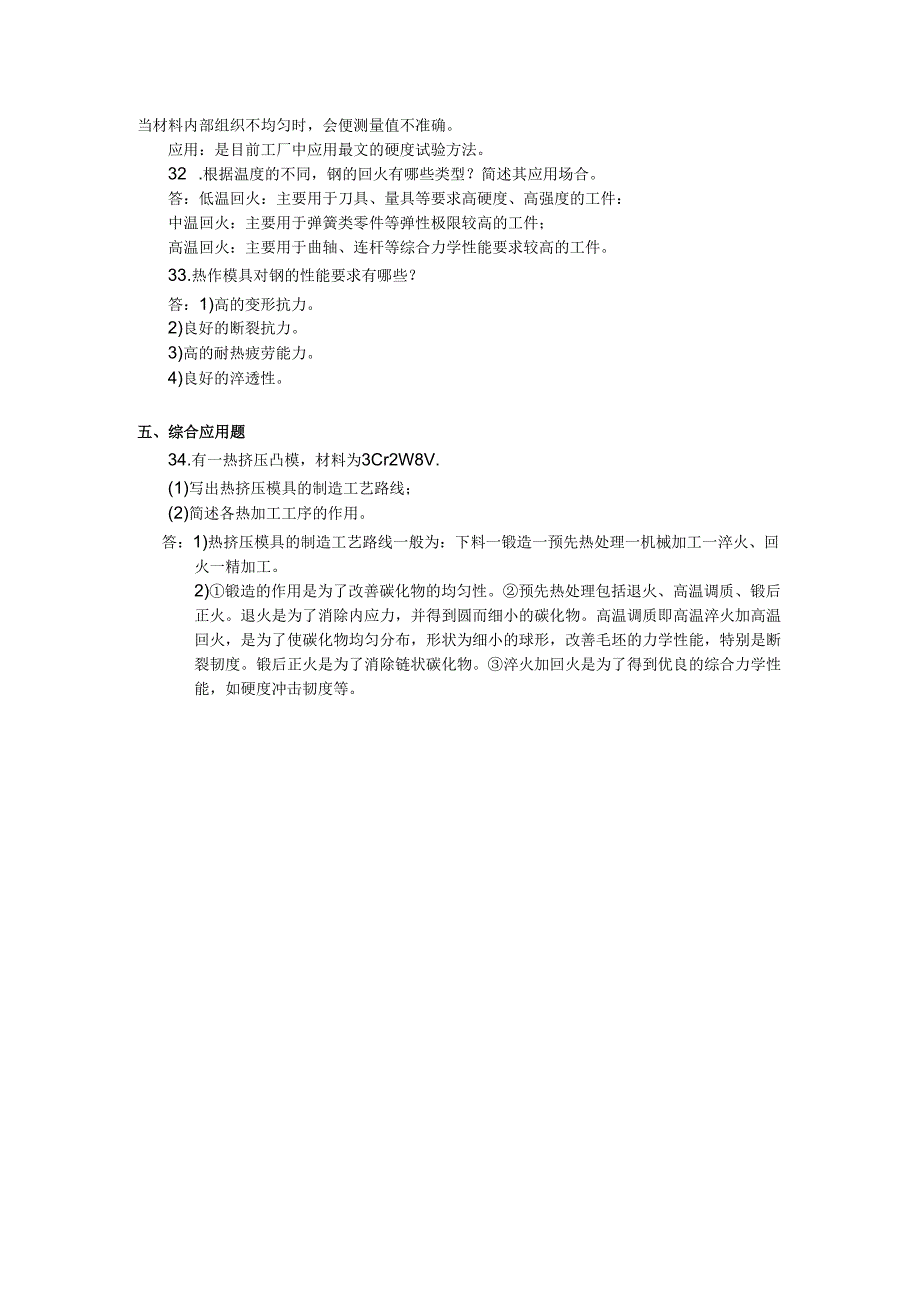

6、：1）增加过冷度：提高液体金属的冷却速度，控制过冷度。过冷度越大，形核率随之增加，晶粒越细小。2）变质处理：在浇注前往液态金属中加入形核剂（变质剂），促起家非均匀形核。3）振动处理：振动、搅动。使成长中的晶枝破碎，增加晶核数目。31 .在测定硬度的方法中，洛氏硬度试验法有哪些特点和应用场合？答：操作简单、方便，测试时的硬度范围大，右测定从较软到较硬的金属材料，但压痕较小，当材料内部组织不均匀时，会便测量值不准确。应用：是目前工厂中应用最文的硬度试验方法。32 .根据温度的不同，钢的回火有哪些类型？简述其应用场合。答：低温回火：主要用于刀具、量具等要求高硬度、高强度的工件：中温回火：主要用于弹簧
7、类零件等弹性极限较高的工件；高温回火：主要用于曲轴、连杆等综合力学性能要求较高的工件。33.热作模具对钢的性能要求有哪些？答：1)高的变形抗力。2)良好的断裂抗力。3)高的耐热疲劳能力。4)良好的淬透性。五、综合应用题34.有一热挤压凸模，材料为3Cr2W8V.(1)写出热挤压模具的制造工艺路线；(2)简述各热加工工序的作用。答：1)热挤压模具的制造工艺路线一般为：下料一锻造一预先热处理一机械加工一淬火、回火一精加工。2)锻造的作用是为了改善碳化物的均匀性。预先热处理包括退火、高温调质、锻后正火。退火是为了消除内应力，并得到圆而细小的碳化物。高温调质即高温淬火加高温回火，是为了使碳化物均匀分布，形状为细小的球形，改善毛坯的力学性能，特别是断裂韧度。锻后正火是为了消除链状碳化物。淬火加回火是为了得到优良的综合力学性能，如硬度冲击韧度等。
