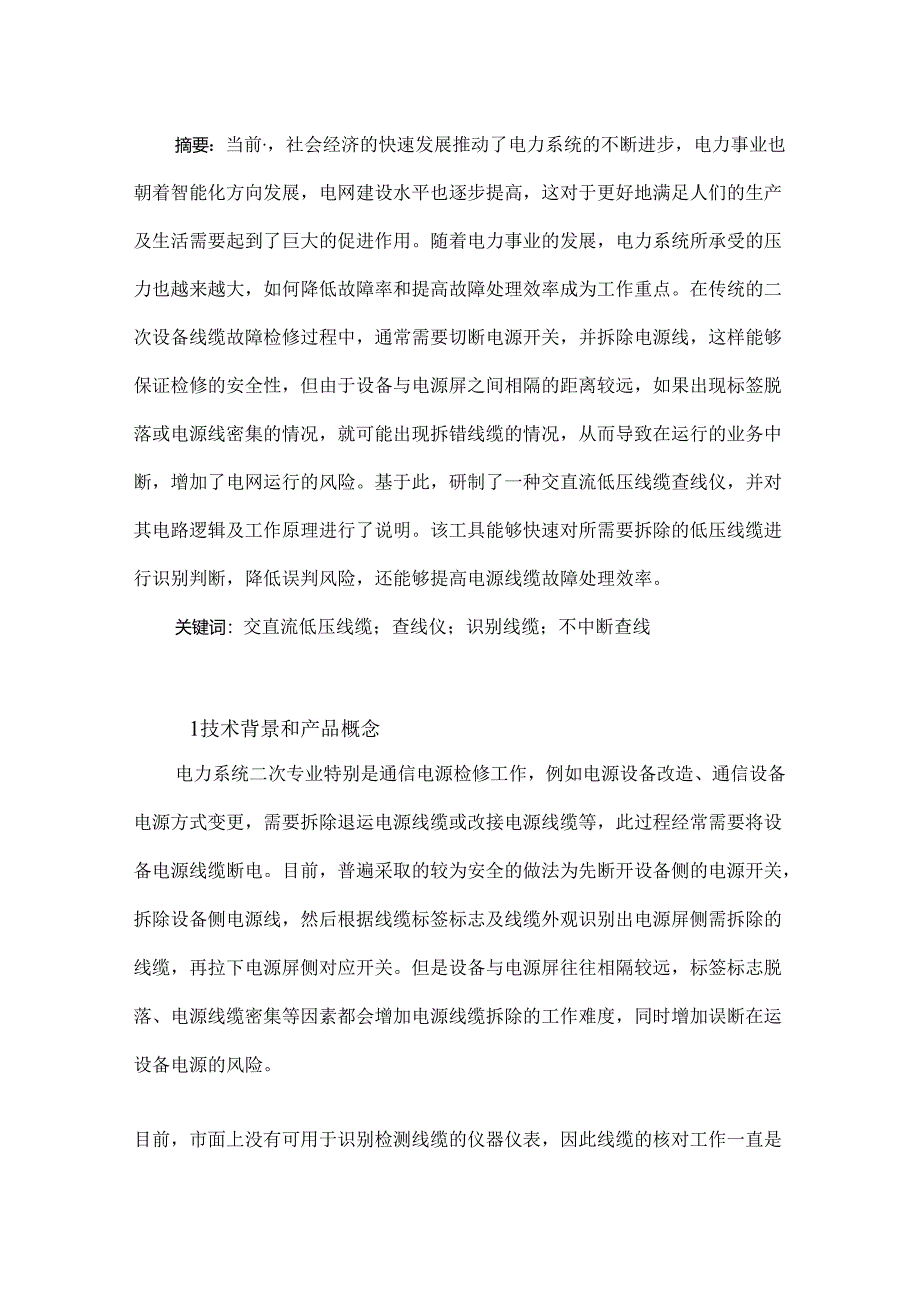

1、摘要：当前，社会经济的快速发展推动了电力系统的不断进步，电力事业也朝着智能化方向发展，电网建设水平也逐步提高，这对于更好地满足人们的生产及生活需要起到了巨大的促进作用。随着电力事业的发展，电力系统所承受的压力也越来越大，如何降低故障率和提高故障处理效率成为工作重点。在传统的二次设备线缆故障检修过程中，通常需要切断电源开关，并拆除电源线，这样能够保证检修的安全性，但由于设备与电源屏之间相隔的距离较远，如果出现标签脱落或电源线密集的情况，就可能出现拆错线缆的情况，从而导致在运行的业务中断，增加了电网运行的风险。基于此，研制了一种交直流低压线缆查线仪，并对其电路逻辑及工作原理进行了说明。该工具能够快

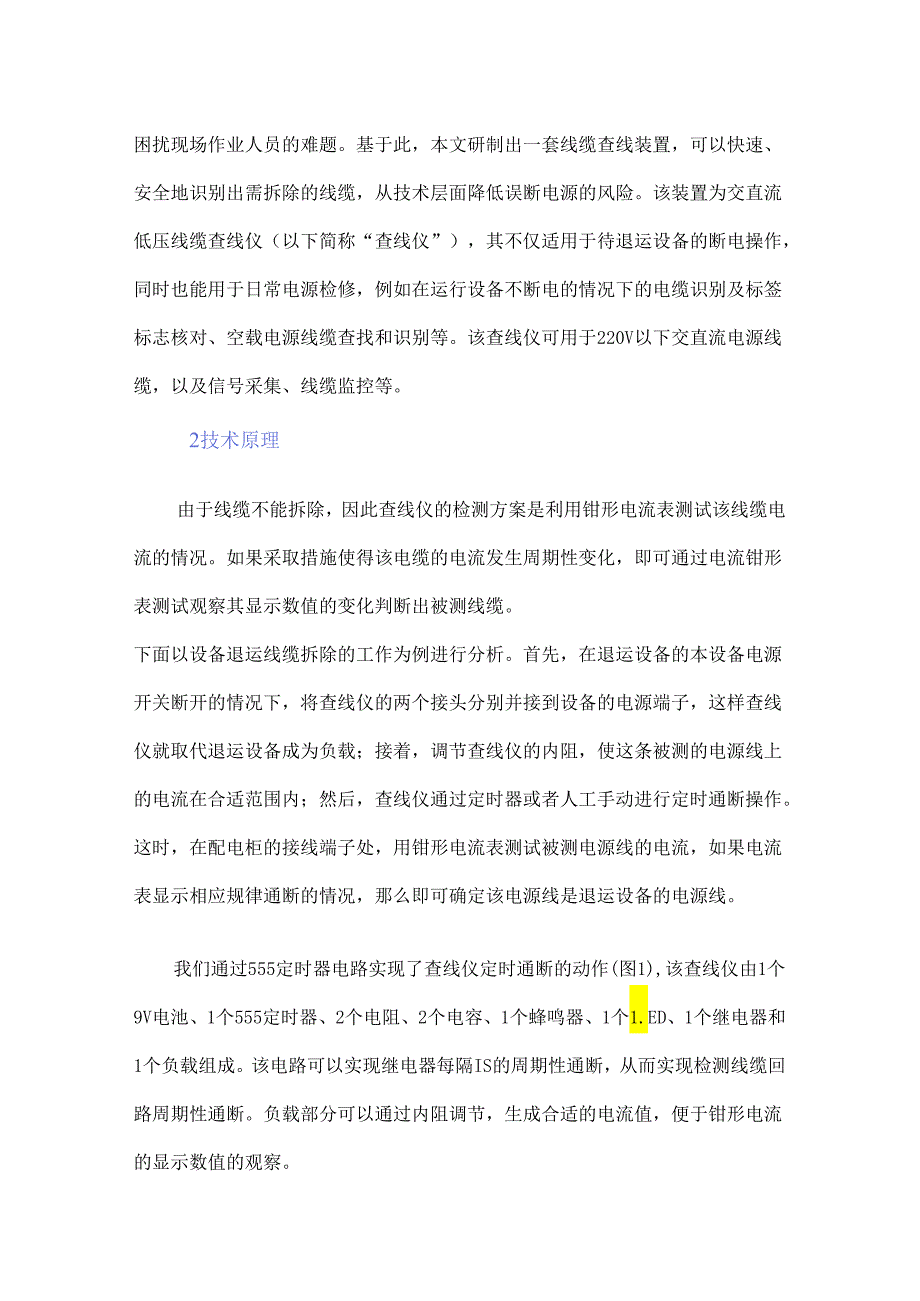

2、速对所需要拆除的低压线缆进行识别判断，降低误判风险，还能够提高电源线缆故障处理效率。关键词：交直流低压线缆；查线仪；识别线缆；不中断查线1技术背景和产品概念电力系统二次专业特别是通信电源检修工作，例如电源设备改造、通信设备电源方式变更，需要拆除退运电源线缆或改接电源线缆等，此过程经常需要将设备电源线缆断电。目前，普遍采取的较为安全的做法为先断开设备侧的电源开关，拆除设备侧电源线，然后根据线缆标签标志及线缆外观识别出电源屏侧需拆除的线缆，再拉下电源屏侧对应开关。但是设备与电源屏往往相隔较远，标签标志脱落、电源线缆密集等因素都会增加电源线缆拆除的工作难度，同时增加误断在运设备电源的风险。目前，市面
3、上没有可用于识别检测线缆的仪器仪表，因此线缆的核对工作一直是困扰现场作业人员的难题。基于此，本文研制出一套线缆查线装置，可以快速、安全地识别出需拆除的线缆，从技术层面降低误断电源的风险。该装置为交直流低压线缆查线仪（以下简称“查线仪”），其不仅适用于待退运设备的断电操作，同时也能用于日常电源检修，例如在运行设备不断电的情况下的电缆识别及标签标志核对、空载电源线缆查找和识别等。该查线仪可用于220V以下交直流电源线缆，以及信号采集、线缆监控等。2技术原理由于线缆不能拆除，因此查线仪的检测方案是利用钳形电流表测试该线缆电流的情况。如果采取措施使得该电缆的电流发生周期性变化，即可通过电流钳形表测试观

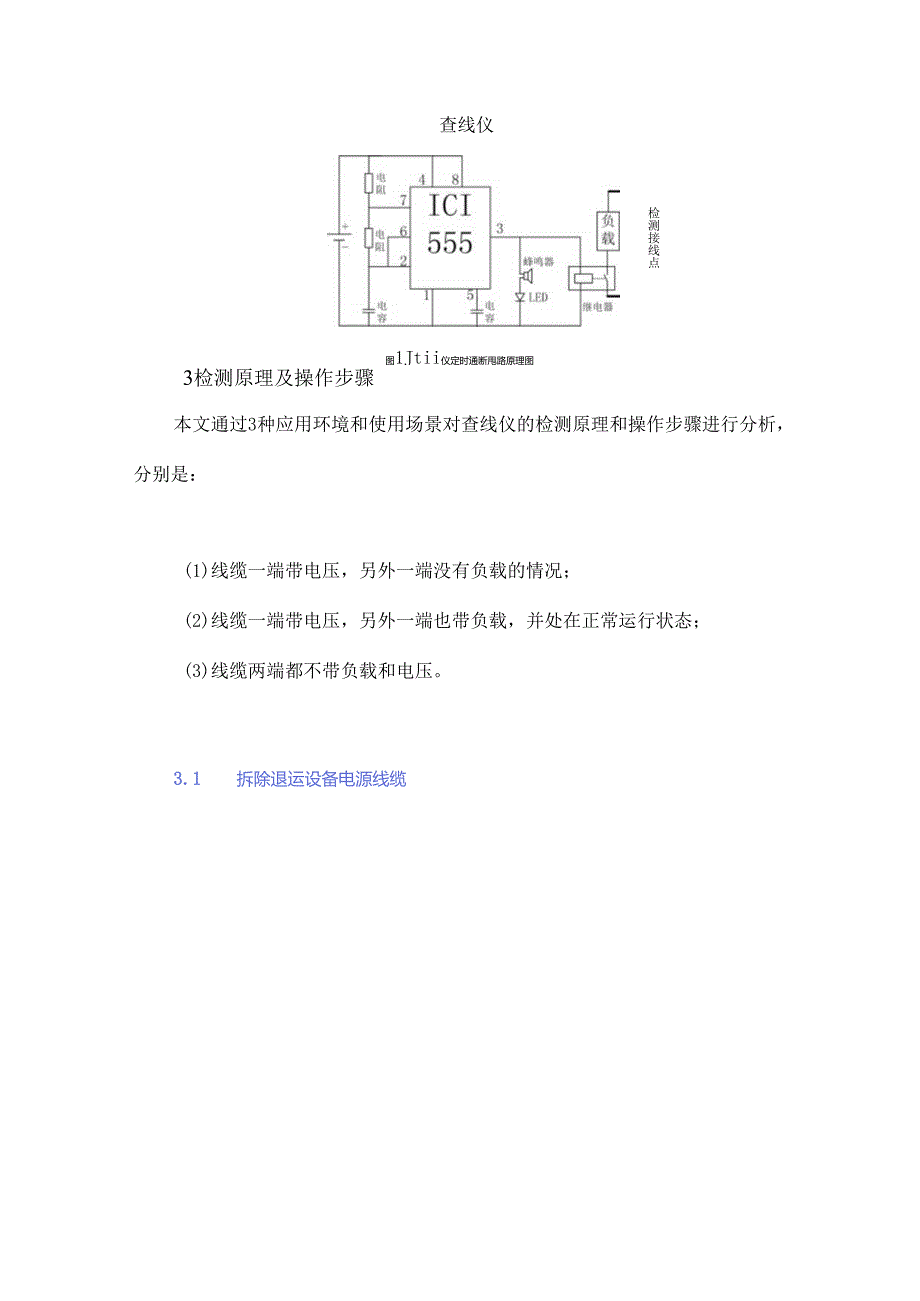

4、察其显示数值的变化判断出被测线缆。下面以设备退运线缆拆除的工作为例进行分析。首先，在退运设备的本设备电源开关断开的情况下，将查线仪的两个接头分别并接到设备的电源端子，这样查线仪就取代退运设备成为负载；接着，调节查线仪的内阻，使这条被测的电源线上的电流在合适范围内；然后，查线仪通过定时器或者人工手动进行定时通断操作。这时，在配电柜的接线端子处，用钳形电流表测试被测电源线的电流，如果电流表显示相应规律通断的情况，那么即可确定该电源线是退运设备的电源线。我们通过555定时器电路实现了查线仪定时通断的动作(图1),该查线仪由1个9V电池、1个555定时器、2个电阻、2个电容、1个蜂鸣器、1个1.ED、
5、1个继电器和1个负载组成。该电路可以实现继电器每隔IS的周期性通断，从而实现检测线缆回路周期性通断。负载部分可以通过内阻调节，生成合适的电流值，便于钳形电流的显示数值的观察。图1Jtii仪定时通断甩路原理图查线仪检测接线点3检测原理及操作步骤本文通过3种应用环境和使用场景对查线仪的检测原理和操作步骤进行分析，分别是：(1)线缆一端带电压，另外一端没有负载的情况；(2)线缆一端带电压，另外一端也带负载，并处在正常运行状态；(3)线缆两端都不带负载和电压。3.1 拆除退运设备电源线缆检查步骤：(1)断开退运设备的电源开关；(2)将查线仪的正负极接线接入退运设备电源接线端子的正负极;(3)启动查线仪
6、，产生周期性变化的通断电流；(4)在配电屏侧，使用钳形电流表测试被测线缆的电流。如果电流表的数值从O到固定值周期变换，即可判断该线缆为退运设备的电源线缆。拆除退运设备电源线缆图如图2所示。Q)I产生周期憎I路径未知的线境期n文化电流.UlIAr判断是S电(线KlfidK2电JWMKS退运设备作战仪I电渡I-IR.图2拆除退运设备电源线缆图3.2 核对在运设备电源线缆检测步骤：(1)找到在运设备的电源开关，使用电压表确认正负极和电压等级；(2)将查线仪的正负极接线并接入在运设备电源接线端子的正负极；(3)启动查线仪，产生周期性变化的通断电流；(4)在配电屏侧，使用钳形电流表测试被测线缆的电流。由
7、于查线仪和在运设备组成并联电路(加吃二/一+/仪)，所以如果电流表的数值在两个固定值之间周期变换，则该线缆为退运设备的电源线缆。核对在运设备电源线缆图如图3所示。枪董出周期性交化电漉.即可判断是该电源线Kl2uMM配电屏路径未知的线缆产生MIlll性通断电流V1.在运设备线仪图3核对在运设备电源线缆图3.3 核对无连接的线缆检测步骤：(1)找到需要测试的线缆；(2)并在线缆一端将查线仪的正极接入被测线缆，查线仪的负极接地；(3)启动查线仪，产生周期性变化的通断电流；(4)在线缆另一侧，将线缆接地，使用钳形电流表测试被测线缆的电流。如果电流表的数值在O和一个固定值之间周期变换，则该线缆为所核对的
