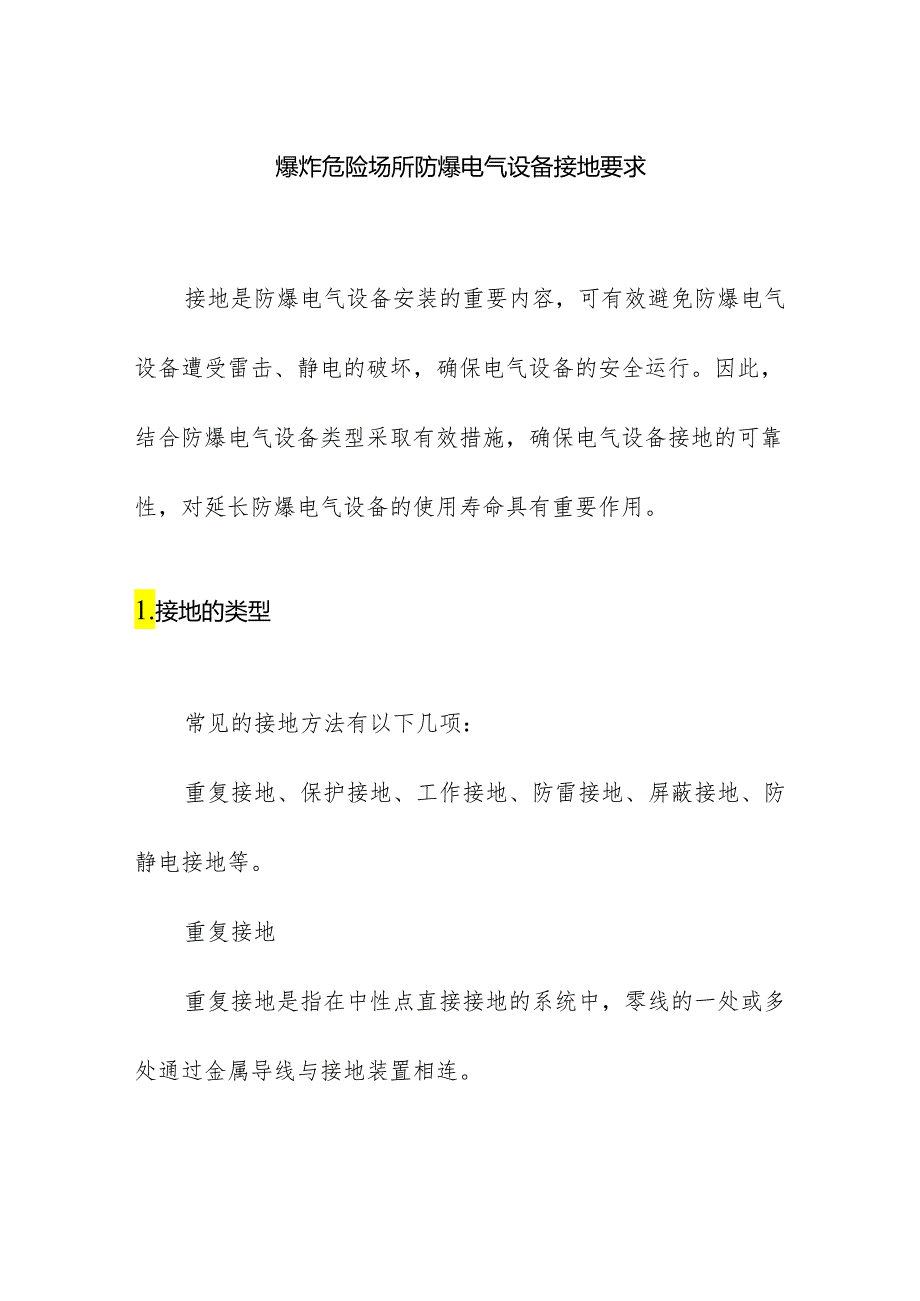

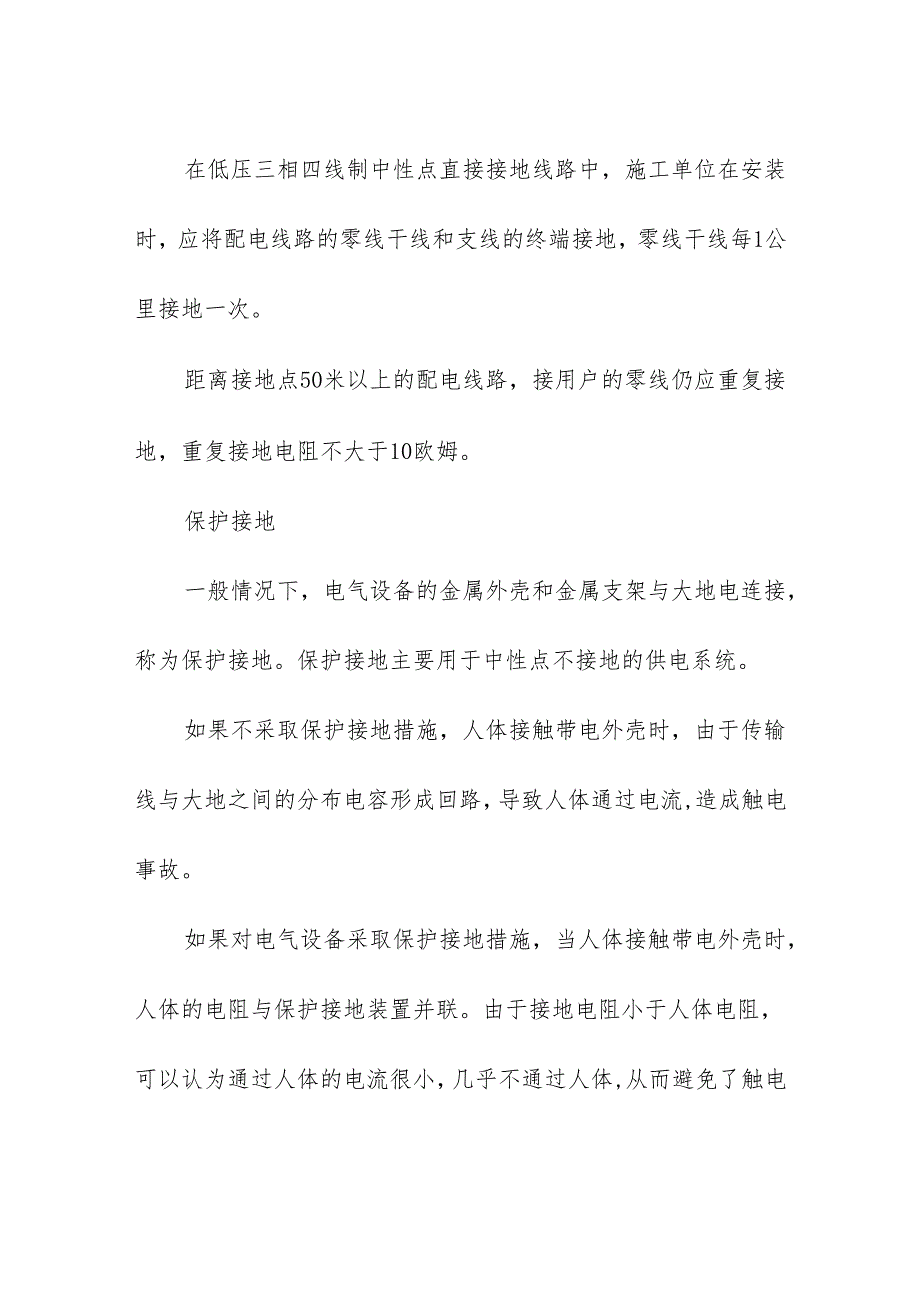

1、爆炸危险场所防爆电气设备接地要求接地是防爆电气设备安装的重要内容，可有效避免防爆电气设备遭受雷击、静电的破坏，确保电气设备的安全运行。因此，结合防爆电气设备类型采取有效措施，确保电气设备接地的可靠性，对延长防爆电气设备的使用寿命具有重要作用。1.接地的类型常见的接地方法有以下几项：重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。重复接地重复接地是指在中性点直接接地的系统中，零线的一处或多处通过金属导线与接地装置相连。在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零线干线和支线的终端接地，零线干线每1公里接地一次。距离接地点50米以上的配电线路，接用户的零

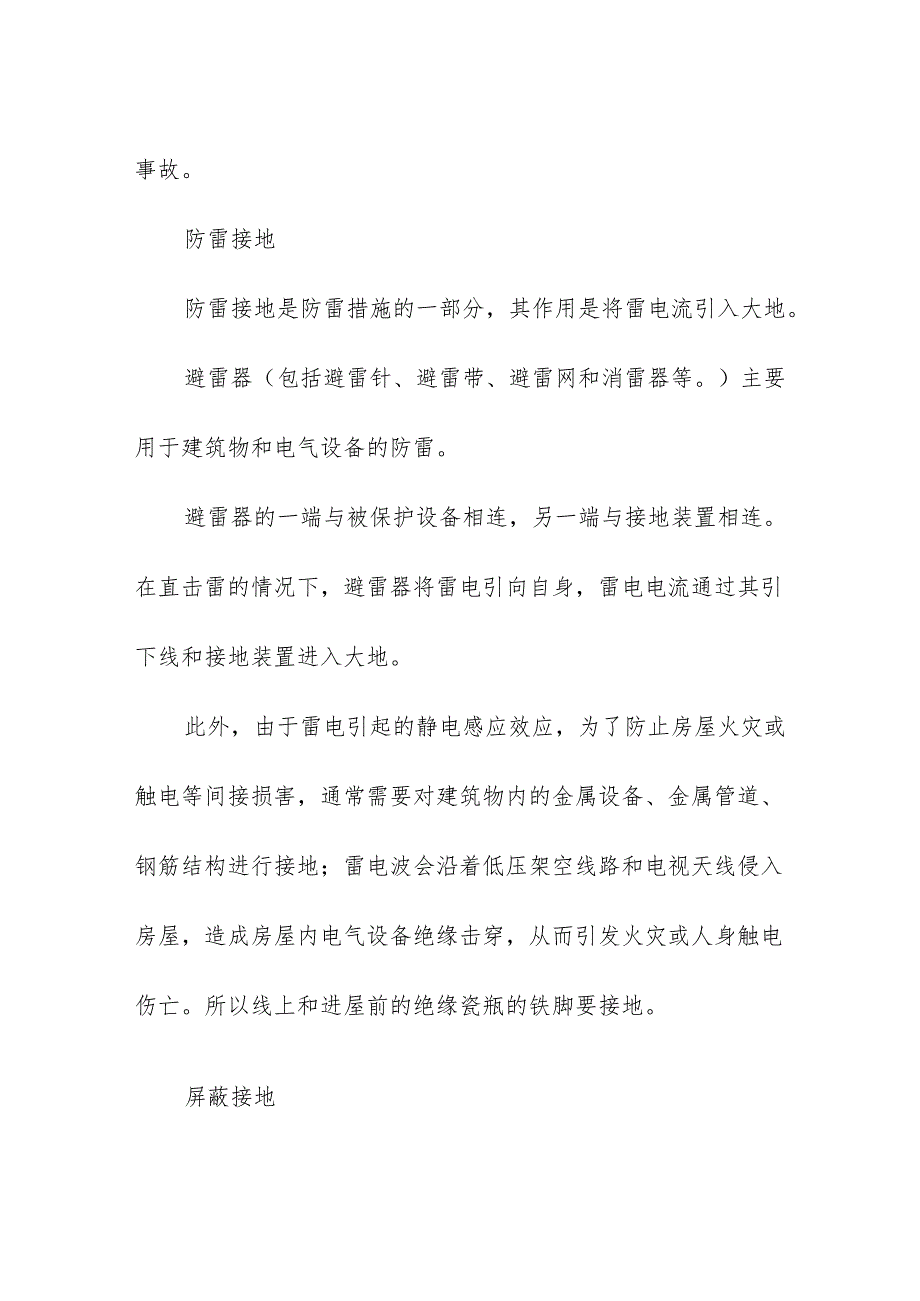

2、线仍应重复接地，重复接地电阻不大于10欧姆。保护接地一般情况下，电气设备的金属外壳和金属支架与大地电连接，称为保护接地。保护接地主要用于中性点不接地的供电系统。如果不采取保护接地措施，人体接触带电外壳时，由于传输线与大地之间的分布电容形成回路，导致人体通过电流,造成触电事故。如果对电气设备采取保护接地措施，当人体接触带电外壳时，人体的电阻与保护接地装置并联。由于接地电阻小于人体电阻，可以认为通过人体的电流很小，几乎不通过人体,从而避免了触电事故。防雷接地防雷接地是防雷措施的一部分，其作用是将雷电流引入大地。避雷器（包括避雷针、避雷带、避雷网和消雷器等。）主要用于建筑物和电气设备的防雷。避雷器的
3、一端与被保护设备相连，另一端与接地装置相连。在直击雷的情况下，避雷器将雷电引向自身，雷电电流通过其引下线和接地装置进入大地。此外，由于雷电引起的静电感应效应，为了防止房屋火灾或触电等间接损害，通常需要对建筑物内的金属设备、金属管道、钢筋结构进行接地；雷电波会沿着低压架空线路和电视天线侵入房屋，造成房屋内电气设备绝缘击穿，从而引发火灾或人身触电伤亡。所以线上和进屋前的绝缘瓷瓶的铁脚要接地。屏蔽接地是消除电磁场对人体危害的有效措施，也是防止电磁干扰的有效措施。高频技术在电热、医疗、无线电广播、通信、电视台和导航、雷达等方面得到了广泛应用。人体在电磁场作用下，吸收的辐射能量将发生生物学作用，对人体造
4、成伤害，如手指轻微颤抖、皮肤划痕、视力减退等。对产生磁场的设备外壳设屏蔽装置，并将屏蔽体接地，不仅可以降低屏蔽体以外的电磁场强度，达到减轻或消除电磁场对人体危害的目的，也可以保护屏蔽接地体内的设备免受外界电磁场的干扰影响。防静电接地为防止静电危害影响并将其泄放，是静电防护最重要的一环。2 .接地电阻值的要求是多少？接地电阻是接地装置对地电阻。根据AQ30092007危险场所电气安全防爆规范中性点不接地系统，接地电阻值不大于10Q；中性点接地系统，接地电阻值不大于4Q。3 .爆炸危险场所接地安装要求有哪些？根据AQ3009-2007危险场所电气安全防爆规范：电气设备的金属外壳、金属构架、金属配线
5、管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分均应接地；爆炸危险场所除2区内照明灯具以外所有的电气设备应采用专用接地线；宜采用多股软绞线，其铜芯截面积不得小于4n三2;金属管线、电缆的金属外壳等可作为辅助接地线；在爆炸气体危险环境2区内的照明灯具，可利用有可靠电气连接的金属管线系统作为接地线，但不得利用输送易燃物质的管道；接地干线应在爆炸危险区域不用方向不少于两处与接地体连接；进入爆炸危险场所的电源，如果使用TN型电源系统，应为危险场所中的TN-S型（具有单独的中性线N和保护线PE）,即在危险场所中，中性线与保护线不应连在一起或合并成一根导线，从TN-C型到TN-S型转换的任何部位，保护线应在非危险场所与等电位连接系统相连；注：危险场所内中性线和PE保护线间的漏电监视应给予考虑。如果在1区使用TT型电源系统（电源接地与裸露导体部件接地分开），那么电源将使用（剩余）漏电电流动作保护装置进行保护；注：接地电阻率高的地方，不允许使用该系统。如果使用IT型电源系统（中性线与地隔离或经阻抗接地），应提供绝缘监视装置指示第一次接地故障；注：局部等电位连接，通常称为附加等电位连接。铠装电缆引入电气设备时，其接地芯线应与设备内接地螺栓连接，其钢带或金属护套应与设备外接地螺栓连接。
