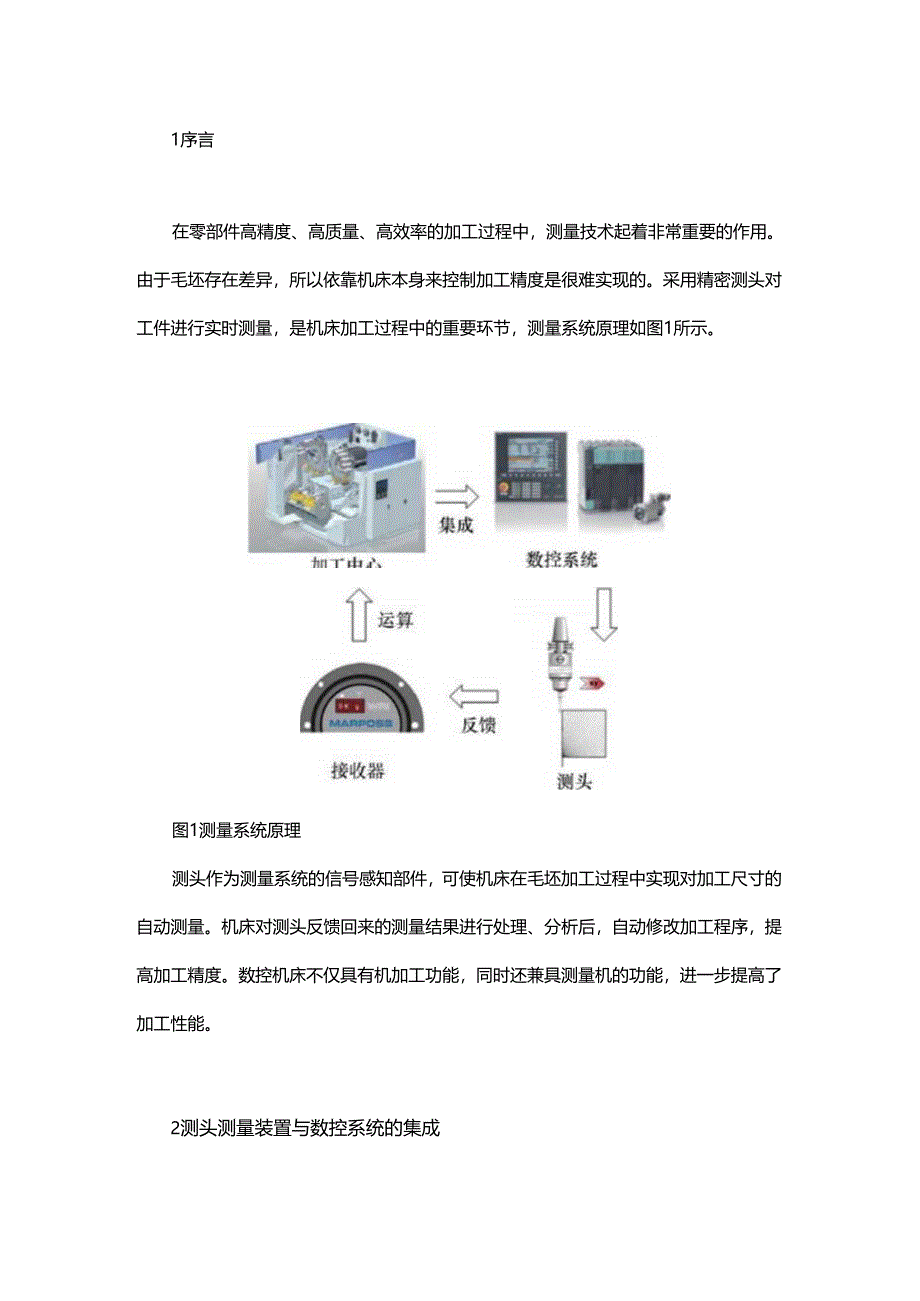

1、1序言在零部件高精度、高质量、高效率的加工过程中，测量技术起着非常重要的作用。由于毛坯存在差异，所以依靠机床本身来控制加工精度是很难实现的。采用精密测头对工件进行实时测量，是机床加工过程中的重要环节，测量系统原理如图1所示。图1测量系统原理测头作为测量系统的信号感知部件，可使机床在毛坯加工过程中实现对加工尺寸的自动测量。机床对测头反馈回来的测量结果进行处理、分析后，自动修改加工程序，提高加工精度。数控机床不仅具有机加工功能，同时还兼具测量机的功能，进一步提高了加工性能。2测头测量装置与数控系统的集成在汽车企业的动力总成机加工线应用主动测量技术比较广泛，例如缸体缸盖生产线机加工设备引进的MARP

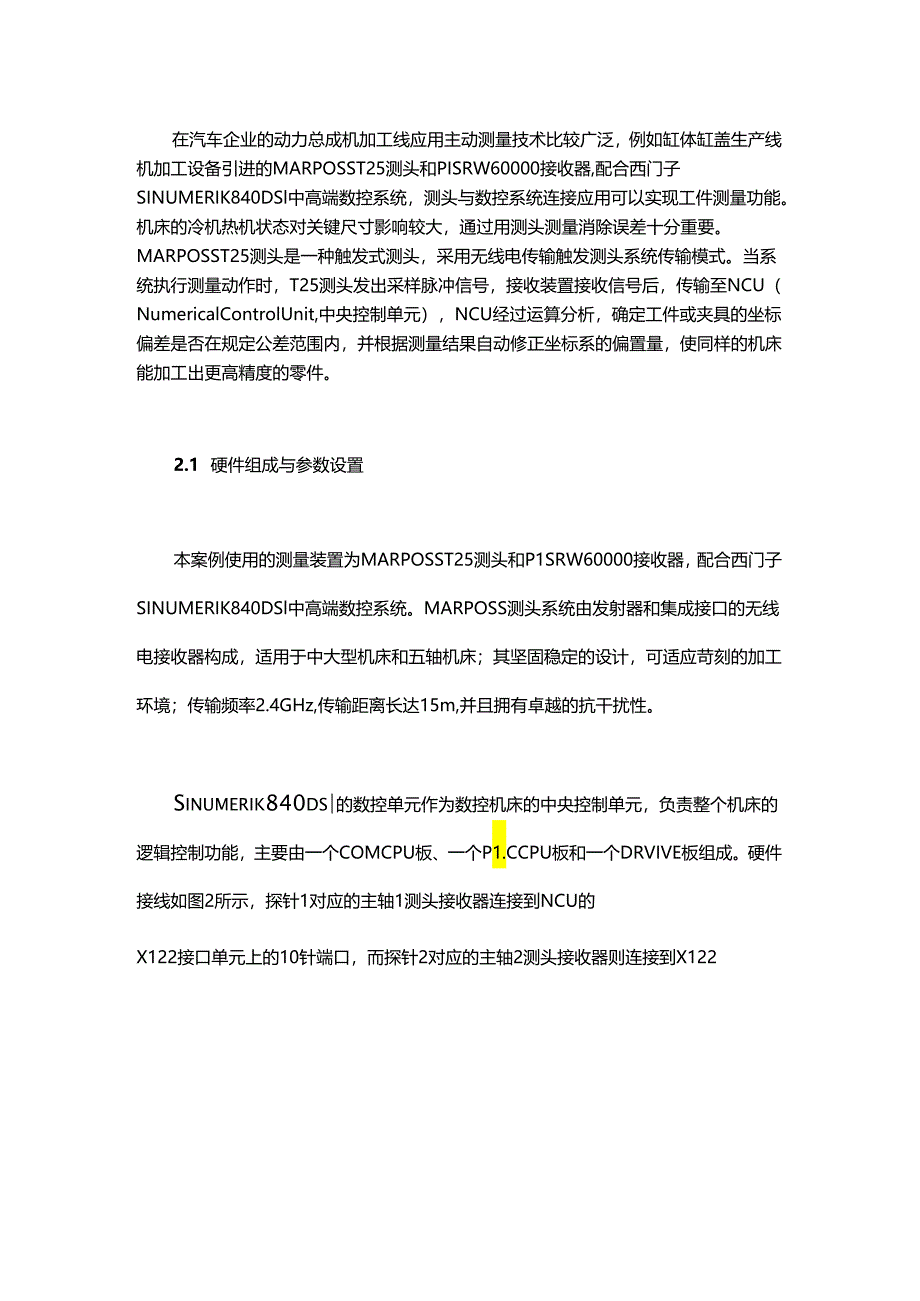

2、OSST25测头和PISRW60000接收器,配合西门子SINUMERIK840DSl中高端数控系统，测头与数控系统连接应用可以实现工件测量功能。机床的冷机热机状态对关键尺寸影响较大，通过用测头测量消除误差十分重要。MARPOSST25测头是一种触发式测头，采用无线电传输触发测头系统传输模式。当系统执行测量动作时，T25测头发出采样脉冲信号，接收装置接收信号后，传输至NCU（NumericalControlUnit,中央控制单元），NCU经过运算分析，确定工件或夹具的坐标偏差是否在规定公差范围内，并根据测量结果自动修正坐标系的偏置量，使同样的机床能加工出更高精度的零件。2.1 硬件组成与参数设

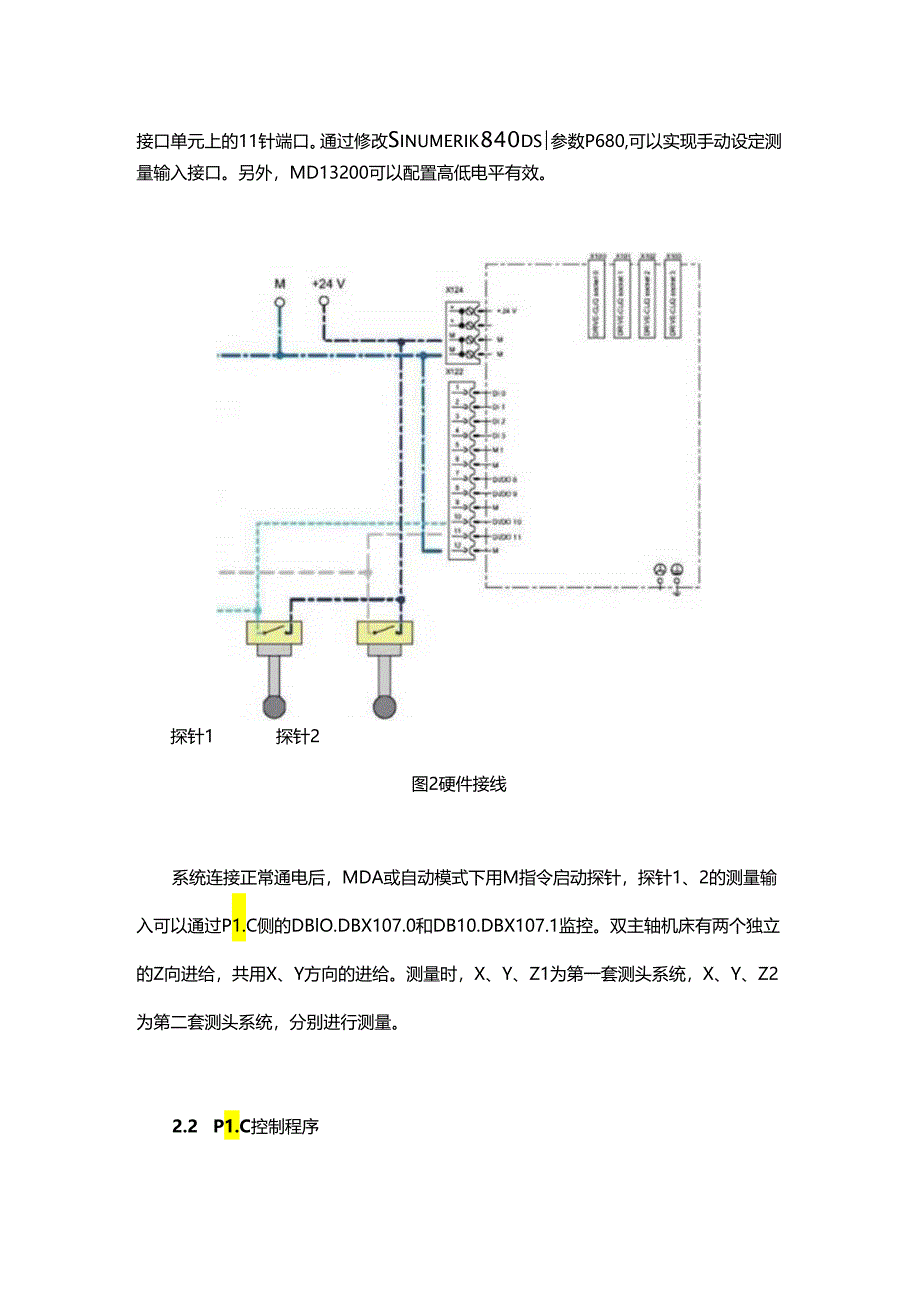

3、置本案例使用的测量装置为MARPOSST25测头和P1SRW60000接收器，配合西门子SINUMERIK840DSl中高端数控系统。MARPOSS测头系统由发射器和集成接口的无线电接收器构成，适用于中大型机床和五轴机床；其坚固稳定的设计，可适应苛刻的加工环境；传输频率2.4GHz,传输距离长达15m,并且拥有卓越的抗干扰性。Sinumerik840ds的数控单元作为数控机床的中央控制单元，负责整个机床的逻辑控制功能，主要由一个COMCPU板、一个P1.CCPU板和一个DRVIVE板组成。硬件接线如图2所示，探针1对应的主轴1测头接收器连接到NCU的X122接口单元上的10针端口，而探针2对应
4、的主轴2测头接收器则连接到X122接口单元上的11针端口。通过修改Sinumerik840ds参数P680,可以实现手动设定测量输入接口。另外，MD13200可以配置高低电平有效。探针1探针2图2硬件接线系统连接正常通电后，MDA或自动模式下用M指令启动探针，探针1、2的测量输入可以通过P1.C侧的DBlO.DBX107.0和DB10.DBX107.1监控。双主轴机床有两个独立的Z向进给，共用X、Y方向的进给。测量时，X、Y、Z1为第一套测头系统，X、Y、Z2为第二套测头系统，分别进行测量。2.2 P1.C控制程序P1.C程序通过M38激活主轴1测头的功能（见图3）,激活主轴2测头的功能则通过
5、控制M37完成（见图4）,P1.C控制M39则可关闭所有测头功能。当NCU侧接收到一个M功能时P1.C侧对应的信号功能就会被激活从而实现NCU与P1.C的信息交换，激活或关闭测量头使能等机床辅助功能。IetMtk9:FxoeexMa*a1vtc40Mrt1.iaFocs*yn(*)K116.TMMnr1eeleM.Zl-M-UDB)pcotfa()n.2BrMBb1.Mtl所】-1-Mtl.lFCBa*uru图3M38激活主轴1测头Ietvork10:PToco”BeaJWrXAC2mtciw4gKl16.7QMmt1：RMt三Mbl*toolchany3Tjayn(S-IZ-ectvey】_
6、toolchuB1.-M-VpxcixesnvS*t2iBPCfvtM4UtUrMtt2.nMtZ.UFxocnBMfflA-FA1.SE)OR(MZREFOSNCEACTU1.POSCOXTCTGAGCItEFT)NlMACTUA1.POSCOCNT0l,GGE.I三F=OM85PARTCaNTfRGACEREFERSNCfN190EXDIFN195COlFAre-REFDttNCJCOCnw:CAGE11FNCEACTuAuroS_COl?0)N210PAjrT_COCNTO1.GAGe_lttFCTEVCEPART_C0OCTB1.GMeJttFtlNCETN2J5IFPAJn_OXM1
7、.GACEjerereNerOMPAM,WCTEXCt_C(XTW)X220IF(GAGEREFEJttMtACRA1.POS_CgE1.GAGEROI.TEItflMMMN270BMnHN275ENDIPWSOI?(RETMEASURED-FA1.SE)W85KrMEASfREXTTMN290EXZIF图6频次设置图7频次曲线5）修正坐标系。通过CFINE精偏指令可以将测量后得到的补偿值写入到双主轴的各个坐标系中，修正坐标系补偿功能。双主轴机床的坐标系补偿值有X、Y、Zl和Z2四个方向，在程序中分别对应变量R320、R321、R322和R323。2.4软件监控SinuComNC是一款针对西门
8、子840DSl数控系统和驱动数据分析、管理的工具。该软件包支持对SlNUMERIK840DSl控制系统的简便、高效调试，所包含的程序提供丰富的机床调试产品，包括跟踪功能、安全集成验收测试、生成PC卡映像文件、系列调试管理以及数控用户数据的传输。SinuComNC软件提供了很多诊断和调试工具，比如FFS、ARC、TraCe等，其中TraCe功能可以对系统状态、I。状态、伺服功能、P1.C/NC变量等进行全方位监控。软件中添加测头信号，可以通过事件或手动触发对变量进行记录。通过这些记录，用户可以方便地监控测头运行状态，也方便用户诊断故障。在SinuComNCTrace中完成配置，然后将该配置运行到系统中，Trace结果会自动在SinuComNCTrace中显示，如图8所示。图8Trace结果显ZK3结束语840DSl数控系统的双主轴加工中心配双测头测量系统改造方案取得了良好的效果，将会陆续推广到其他车间的双主轴项目中。在项目实际调试过程中,840DSl数控系统的灵活性和开放性，以及完善的技术资料、良好的技术支持，使现场调试有了保障，降低了项目成本。
