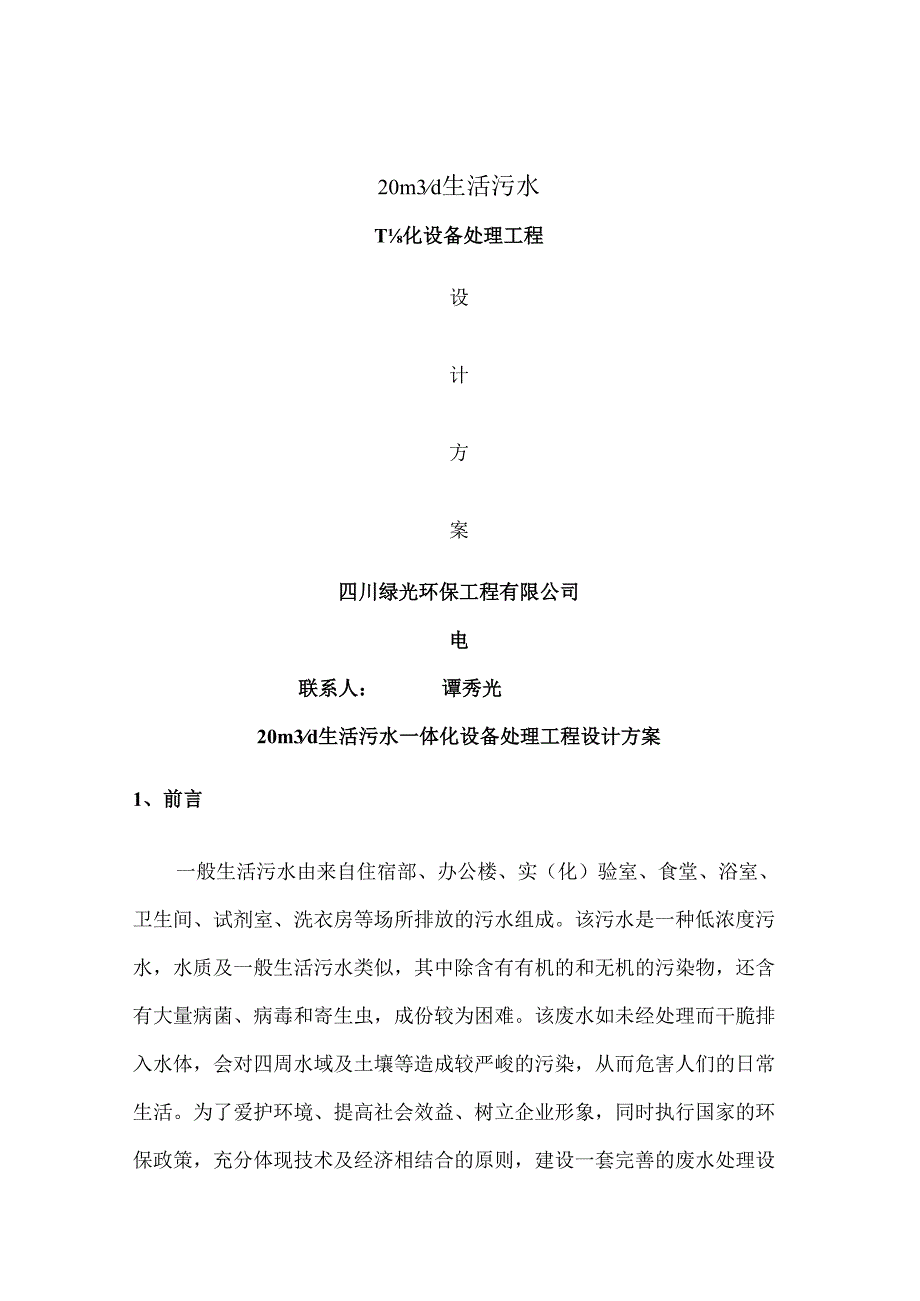

1、20m3d生活污水T化设备处理工程设计方案四川绿光环保工程有限公司电联系人：谭秀光20m3d生活污水一体化设备处理工程设计方案1、前言一般生活污水由来自住宿部、办公楼、实（化）验室、食堂、浴室、卫生间、试剂室、洗衣房等场所排放的污水组成。该污水是一种低浓度污水，水质及一般生活污水类似，其中除含有有机的和无机的污染物，还含有大量病菌、病毒和寄生虫，成份较为困难。该废水如未经处理而干脆排入水体，会对四周水域及土壤等造成较严峻的污染，从而危害人们的日常生活。为了爱护环境、提高社会效益、树立企业形象，同时执行国家的环保政策，充分体现技术及经济相结合的原则，建设一套完善的废水处理设施成为当务之急。托付我

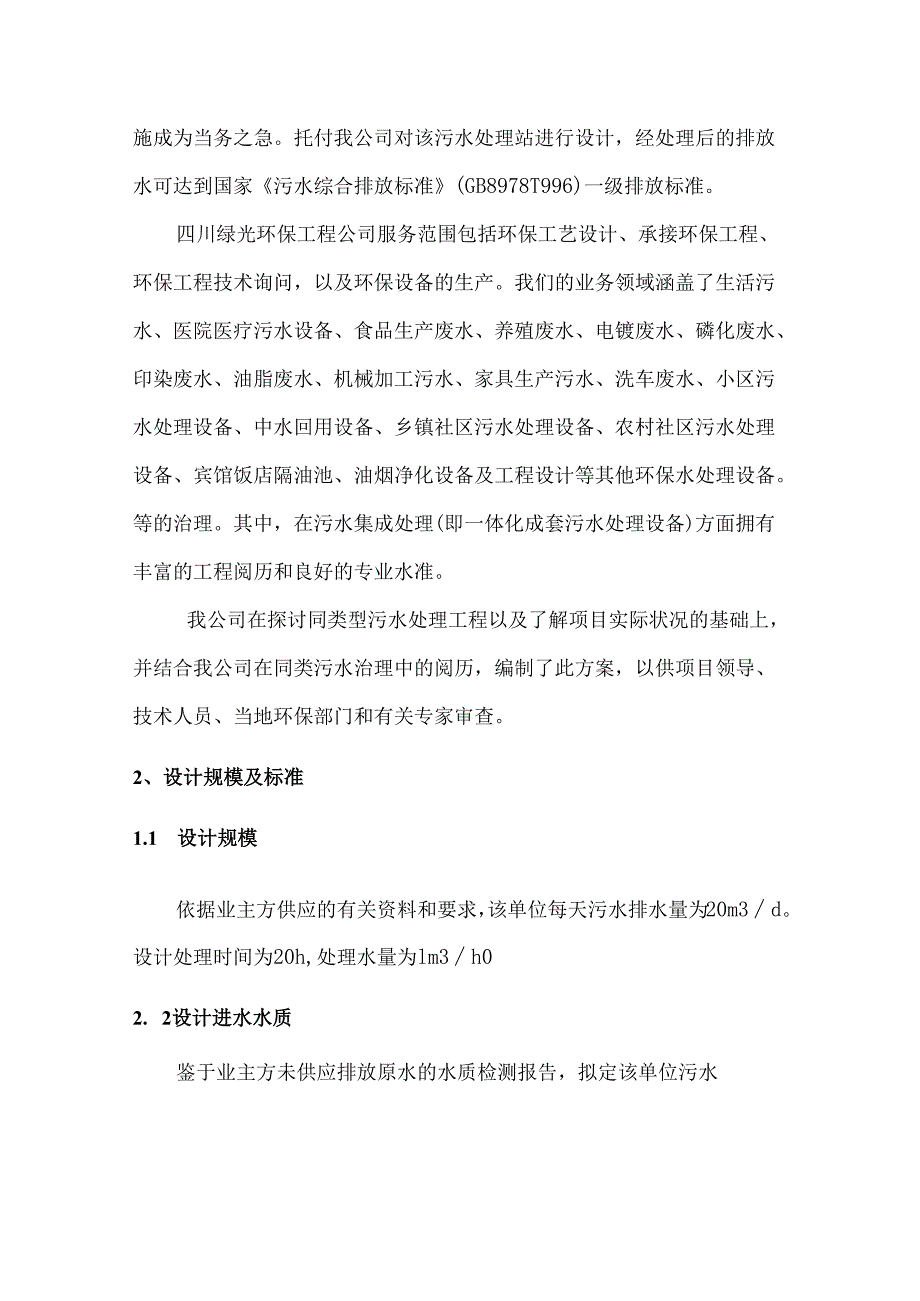

2、公司对该污水处理站进行设计，经处理后的排放水可达到国家污水综合排放标准(GB8978T996)一级排放标准。四川绿光环保工程公司服务范围包括环保工艺设计、承接环保工程、环保工程技术询问，以及环保设备的生产。我们的业务领域涵盖了生活污水、医院医疗污水设备、食品生产废水、养殖废水、电镀废水、磷化废水、印染废水、油脂废水、机械加工污水、家具生产污水、洗车废水、小区污水处理设备、中水回用设备、乡镇社区污水处理设备、农村社区污水处理设备、宾馆饭店隔油池、油烟净化设备及工程设计等其他环保水处理设备。等的治理。其中，在污水集成处理(即一体化成套污水处理设备)方面拥有丰富的工程阅历和良好的专业水准。我公司在探

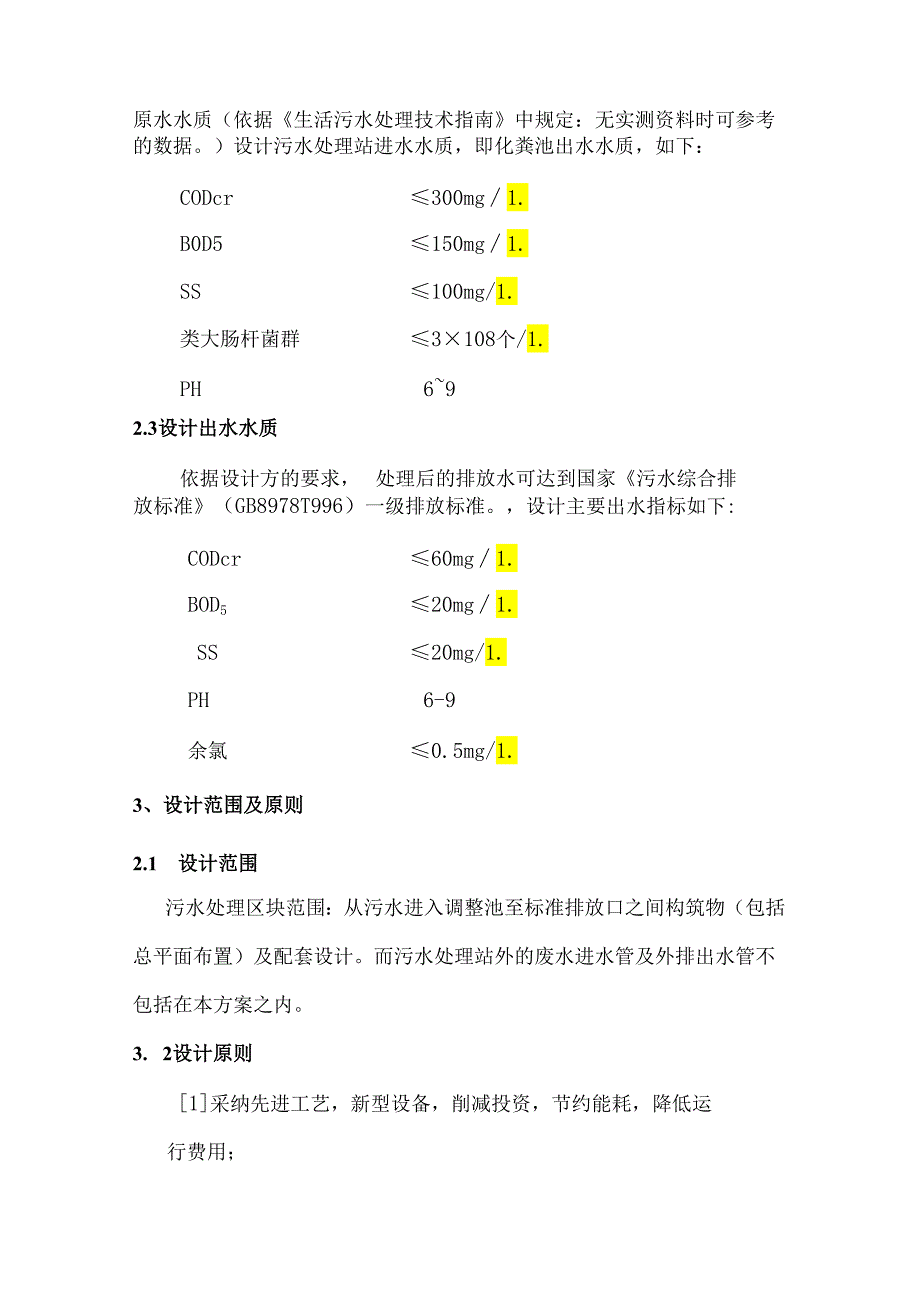

3、讨同类型污水处理工程以及了解项目实际状况的基础上，并结合我公司在同类污水治理中的阅历，编制了此方案，以供项目领导、技术人员、当地环保部门和有关专家审查。2、设计规模及标准1.1 设计规模依据业主方供应的有关资料和要求，该单位每天污水排水量为20m3d。设计处理时间为20h,处理水量为lm3h02. 2设计进水水质鉴于业主方未供应排放原水的水质检测报告，拟定该单位污水原水水质（依据生活污水处理技术指南中规定：无实测资料时可参考的数据。）设计污水处理站进水水质，即化粪池出水水质，如下：CODcr300mg1.B0D5150mg1.SS100mg/1.类大肠杆菌群3108个/1.PH692.3设计出
4、水水质依据设计方的要求，处理后的排放水可达到国家污水综合排放标准（GB8978T996）一级排放标准。，设计主要出水指标如下:CODcr60mg1.BOD520mg1.SS20mg/1.PH6-9余氯0.5mg/1.3、设计范围及原则2.1 设计范围污水处理区块范围：从污水进入调整池至标准排放口之间构筑物（包括总平面布置）及配套设计。而污水处理站外的废水进水管及外排出水管不包括在本方案之内。3. 2设计原则1采纳先进工艺，新型设备，削减投资，节约能耗，降低运行费用；2要求工艺和设备布置合理，结构紧凑，占地面积小；3操作维护管理便利、技术要求简洁，宜于长期运用。4. 3设计依据1设计方供应的水质
5、水量参数；2污水综合排放标准(GB8978-1996)；3医疗机构水污染物排放标准(GB18466-2019)；4地表水环境质量标准(GB3838-2019)；5室外排水工程设计规范(GBJ14-87)；6室外给水设计规范(GB50013-2019)7给排水工程结构设计规范(GB69-84)；8城市区域环境噪声标准(GBJ3096-93)；9水处理工程师手册和三废处理工程技术手册10相关法律法规。4、污水处理工艺及说明4.1工艺说明本工艺中采纳水解酸化+两级接触氧化的生化处理工艺，该工艺是澳博公司开发的污水处理工艺，在住宅区、宾馆、疗养院、医院等生活有机污水处理有胜利阅历，是成熟的水处理工艺，
6、主要是去除污水中的有机物和悬浮物。整个处理装置为成套钢制设备,具有处理效果好，运行成本低，占地面积小的特点，主体设备保用20年以上，依据业主要求可安装于地上或地下：采纳工艺流程图如下：化池。在水解酸化池内将大分子以及大部5流机物分解，降低部分COD,便于后续好氧生化处理。污水自流进大上级接触氧化池，进行初步生化处理，出水再进乙三嗦螃化池进行深度生化处理，在二级接触氧化褊鼠设前喇产吃出击物填料上附着有一层生物膜,生物膜对于水中的有机物斗行吸加、苗取、降解，从而使废水中的有机物得以大野一笃按诲心港PU进入二沉池，经沉淀处理后，污水中的大部分悬浮物和部分有卜物给去除下来。二沉池出水进入消毒池，投加消
7、毒液消毒，达标排放。二沉池污泥气提回流到水解酸化池，剩余污泥进入污泥浓缩池,污泥浓缩池污泥由污泥泵自动限制打入化粪池进行厌氧处理。5. 2工艺选择1、有机物去除污水中有机物（大多数能被微生物所利用部份称为BODI的去除是靠微生物的吸附作用和微生物的代谢作用，然后对污泥及水进行分别完成的。生化反应又分为厌氧阶段、兼氧阶段和好氧阶段。厌氧阶段（化粪池）：废水在通过挂着产气菌（甲烷菌）的填料层时，在产气菌（甲烷菌）的作用下，将水中小分子的物质如有机酸和醇通过新陈代谢作用转变为最基本的化合物C和0,从而达到去除COD的目的。水解酸化阶段：废水通过挂上生物菌膜的填料层，大量微生物将进入水中的颗粒物质和胶
8、体物质快速截留和吸附，截留下来的物质吸附在水解生物菌表面，在大量水解细菌的作用下将不溶性有机物分解为可溶性物质，在产酸菌的协同作用下将大分子物质、难以降解的物质转化为易降解的小分子物质。好氧设计阶段：本工程中好氧段采纳接触氧化法进行净化。活性污泥中的微生物在有氧的条件下将污水中的一部分有机物用于合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成所需的能量，其最终产物是CO?和乩0等稳定物质。在这种合成代谢及分解代谢过程中，溶解性有机物（例如低分子有机酸等易降解有机物）干脆进入细胞内部被利用。而非溶解性有机物则首先被吸附在微生物表面，然后被酶水解后进入细胞内部被利用。微生物的好氧代谢作用
9、对污水中的溶解性有机物和非溶解性有机物都起作用，并且代谢产物是无害的稳定物质，因此可以进一步降低污水中的残余有机物。2 .斜管沉淀去除好氧池污泥污水中通过好氧池后，污泥（好氧菌种）随池出水较多，必需通过高效率沉淀作用使好氧菌种沉淀下来，采纳斜管沉淀工艺，是浅层沉淀理论，强化沉淀的实力，从而污水得以澄清，沉淀下来的污泥（好氧菌种）通过泵回流到厌氧池重复运用。3 .大肠杆菌及病毒的去除依据污水综合排放标准（GB8978T996）,生活废水必需经消毒处理，采纳消毒实力较强的二氧化氯进行消毒处理，二氧化氯能在较短的时间内杀灭废水中的大肠杆菌和病毒。4. 3工艺特点采纳二级生化处理工艺，结构简洁，处理效
10、率高，占地省，污泥量少。好氧生化池采纳接触氧化处理工艺运行稳定抗冲击负荷好，增加了处理效果的稳定性。主要采纳生化处理工艺，以及一次提升后水自流，动力消耗低，整体设施运行费用低。5、具体设计说明5.1格栅格栅的目的是去除废水中那些在性质上或在颗粒大小上不利于后续处理过程的粗大悬浮物或漂移物。格栅采纳人工格栅，缝隙宽度为IOnIn1。5. 2调整池功能：接纳化粪池出水，调整水质水量，为后续处理供应匀称水量。配置：水泵2台，每台0.75K肌一用一备5. 31.GSH-I一体化污水处理设备功能：通过生化处理分解生活废水中的有机污染物，同时进行消毒处理。设备总尺寸：4mX2mX2.5m,内部各功能设置如
11、下：1 .水解酸化池功能：将废水中的有机污染物通过水解酸化菌的作用水解为小分子的有机酸和醇等物质。配置：组合填料3立方，填料支架1套。2 .接触氧化池功能：在曝气的作用下，装置中的好氧菌将废水中的小分子有机污染物分解为二氧化碳和水，降低废水中的C0D。配置：弹性填料3立方，填料支架1套；鼓风机1台，HC-25S,0.37KW；曝气系统1套，配置：弹性填料3立方，填料支架1套；曝气系统1套，3 .二沉池功能：利用高效斜管沉淀二级接触氧化池出水中的菌胶体和悬浮物，使出水澄澈。配置：高效斜管填料4立方，填料支架1套。4 .消毒池功能：向该池投加二氧化氯发生器杀灭医院污水中的细菌和病毒等微生物。配置：
12、全二氧化氯加药机一套。5 .4设备间功能：内放置鼓风机、消毒设备、脱氯设备等。房屋尺寸：2m3m2.5m（可以依据现场状况调整）6、总体工程设计说明6. 1总平面布置原则结合工程场地的地形、地貌，力求使工艺设备布置集中，并使污水污泥流程流向短，节约用地，同时考虑清污分流。6.2竖向布置竖向布置尽量利用场地的地形高差使污水重力自流，削减水力提升设备，降低运行能耗。道路保持原地形的坡降，场地雨水径流排入道路，沿坡降汇流至排水沟进行排放。6. 3供配电设计设计范围对污水处理站的用电设备的电气负荷、低压配电系统，动力电缆和照明电线、用电设备的限制方式进行初步设计，并作出投资估算。现有供电系统概况及设计
13、本污水站为三级负荷，通过现场调查和对各类用电负荷计算分析,拟在室外设明装配电箱，电力电源380V/220V,照明电源220V。6.4给水排水及消防给水利用厂区内自来水，用DN25管引入，主要用于泵的引水、化药剂及清洗场地等，排水排入本工程的调整池内，雨水干脆或沿道路排入河沟。消防依据GBJ16-87建筑设计防火规范规定，可适当配置泡沫灭火器。7、总投资估序号名称规格数量金额（万元）备注土建1化粪池有效容积20立方业主修建2设备基础4.OmX2.5m（深27m）1座业主修建20cm厚素混凝土二设备1成套污水处理设备4m2m2.5m1套钢制防腐，含内部构件2风机0.37KW1fl江苏3二氧化氯消毒
14、剂设备50G1套四川绿光4斜管沉泥系统1套四川绿光5污水提升泵0.75kw2台四川绿光6污泥泵0.75kw1台四川绿光7限制系统1批四川绿光8管道、阀门等1批四川绿光9手自动转换系统1套四川绿光10气提回水系统1套四川绿光11气提回泥系统1套四川绿光12运输安装调试费13售后服务工程总造价78万注：总造价中不包括土建费用和污水处理站外管路及配电室进线费用。8、工程时间3天20天20天工程设计土建施工设备制作安装、调试5天工期合计：28天9、售后服务承诺工程竣工后我方供应具体操作手册，并免费培训污水处理站管理及操作人员。污水处理工程竣工后我方为设备正常运行供应一年免费保修期，免费保修期内刚好解除各种设备故障。免费保修期后，我公司承诺长期修理。在保修期内，在污水处理站操作管理人员不能解除故障状况下，应刚好通知我方，我公司在接到通知之时起四十八小时内到达现场进行处理。在免费保修期内，我方每季定期回访一次，帮助污水处理站操作管理人员做好污水处理工程管理工作。在有偿修理期内，我方应向业主供应设备及零部件供应商的联系地址。属于正常的修理工作仅收取人工计日工资费主要设备质保一年。
