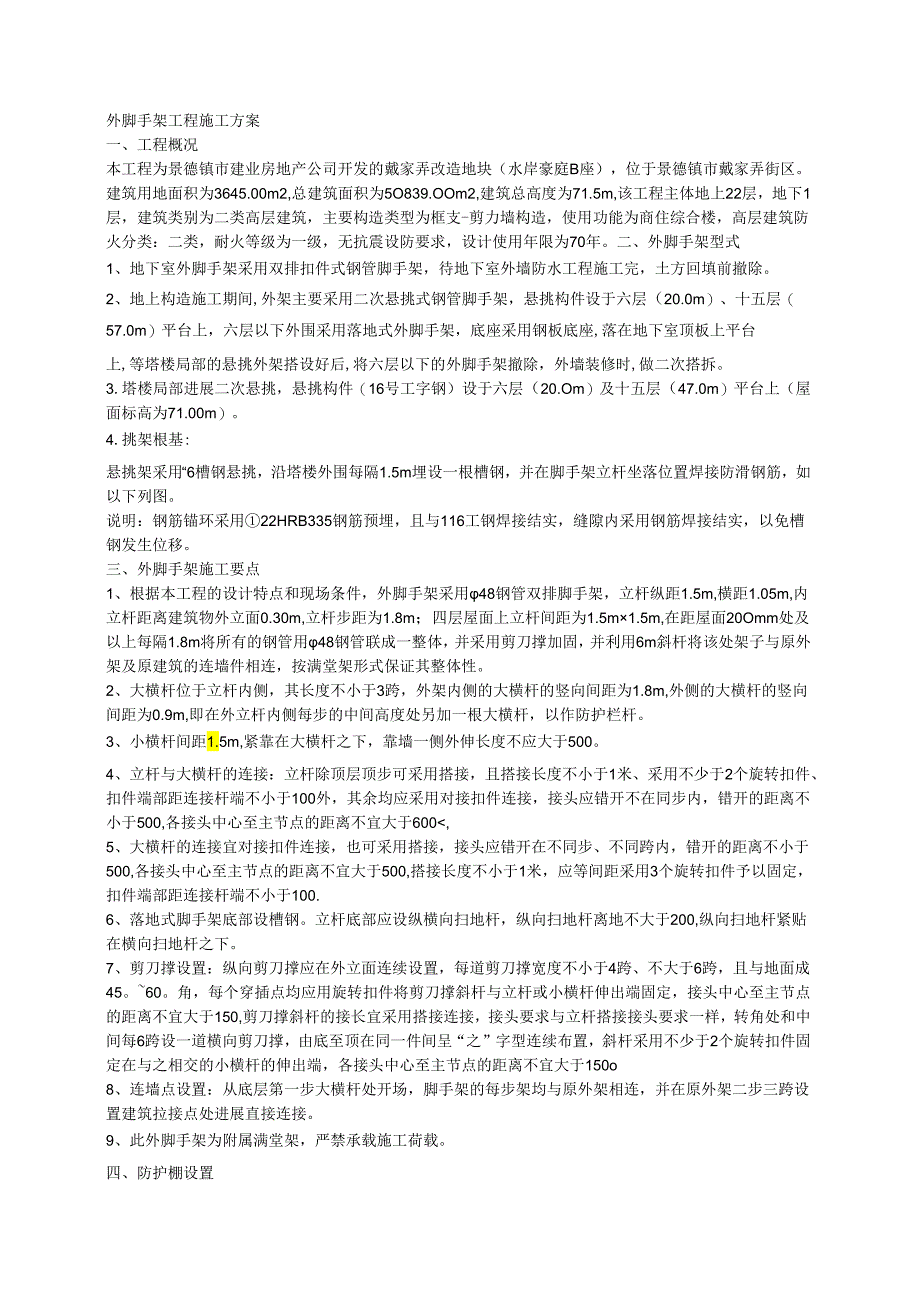

1、外脚手架工程施工方案一、工程概况本工程为景德镇市建业房地产公司开发的戴家弄改造地块（水岸豪庭B座），位于景德镇市戴家弄街区。建筑用地面积为3645.00m2,总建筑面积为5O839.OOm2,建筑总高度为71.5m,该工程主体地上22层，地下1层，建筑类别为二类高层建筑，主要构造类型为框支-剪力墙构造，使用功能为商住综合楼，高层建筑防火分类：二类，耐火等级为一级，无抗震设防要求，设计使用年限为70年。二、外脚手架型式1、地下室外脚手架采用双排扣件式钢管脚手架，待地下室外墙防水工程施工完，土方回填前撤除。2、地上构造施工期间,外架主要采用二次悬挑式钢管脚手架，悬挑构件设于六层（20.0m）、十五
2、层（57.0m）平台上，六层以下外围采用落地式外脚手架，底座采用钢板底座,落在地下室顶板上平台上,等塔楼局部的悬挑外架搭设好后,将六层以下的外脚手架撤除，外墙装修时,做二次搭拆。3.塔楼局部进展二次悬挑，悬挑构件（16号工字钢）设于六层（20.Om）及十五层（47.0m）平台上（屋面标高为71.00m）。4.挑架根基:悬挑架采用“6槽钢悬挑，沿塔楼外围每隔1.5m埋设一根槽钢，并在脚手架立杆坐落位置焊接防滑钢筋，如以下列图。说明：钢筋锚环采用22HRB335钢筋预埋，且与116工钢焊接结实，缝隙内采用钢筋焊接结实，以免槽钢发生位移。三、外脚手架施工要点1、根据本工程的设计特点和现场条件，外脚手
3、架采用48钢管双排脚手架，立杆纵距1.5m,横距1.05m,内立杆距离建筑物外立面0.30m,立杆步距为1.8m；四层屋面上立杆间距为1.5m1.5m,在距屋面20Omm处及以上每隔1.8m将所有的钢管用48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m,外侧的大横杆的竖向间距为0.9m,即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。3、小横杆间距1.5m,紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。4、立杆与大横杆的连接：立杆除
4、顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500,各接头中心至主节点的距离不宜大于600,5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500,各接头中心至主节点的距离不宜大于500,搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100.6、落地式脚手架底部设槽钢。立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200,纵向扫地杆紧贴在横向扫地杆之下。7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每

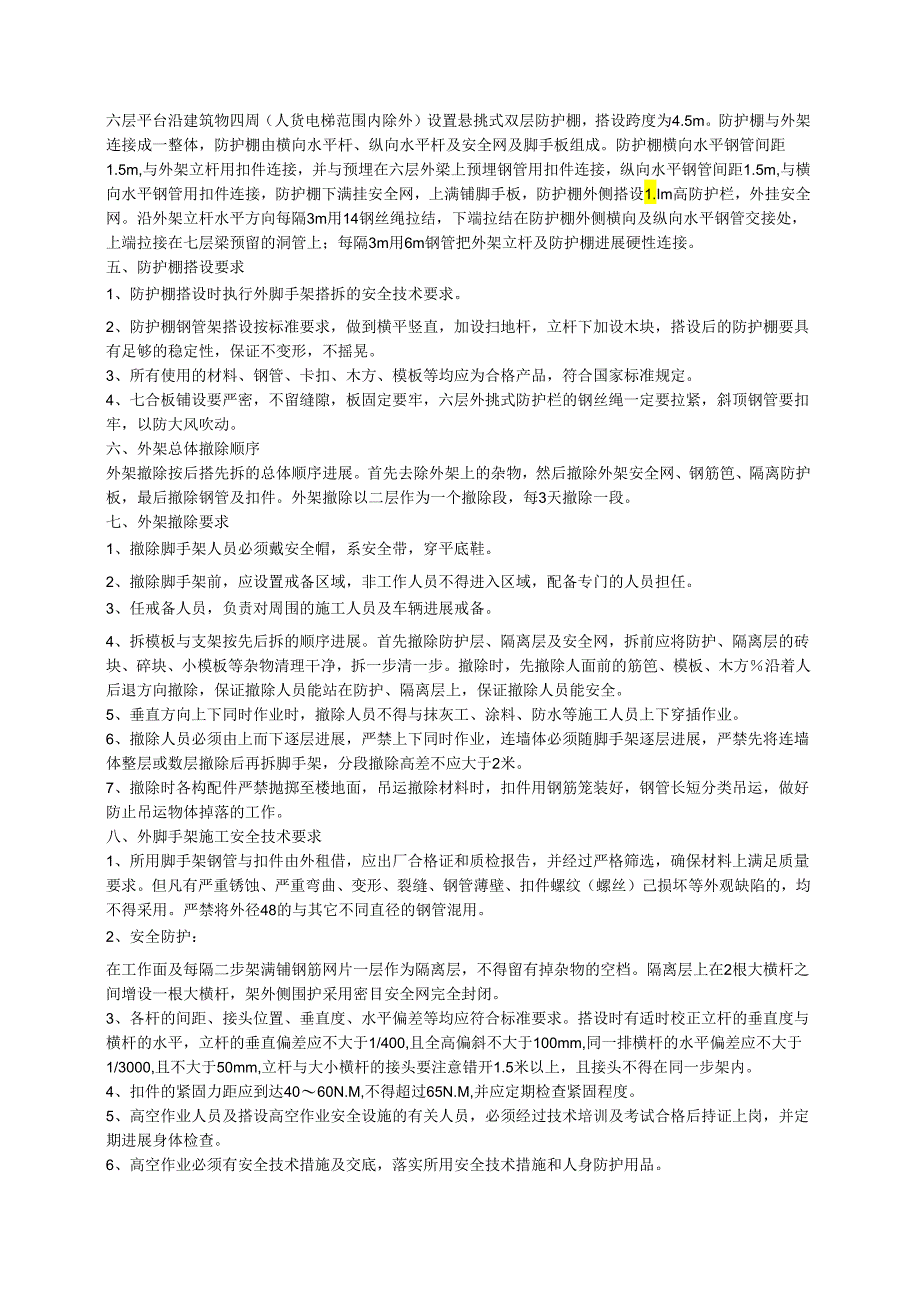

5、道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45。60。角，每个穿插点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150,剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求一样，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150o8、连墙点设置：从底层第一步大横杆处开场，脚手架的每步架均与原外架相连，并在原外架二步三跨设置建筑拉接点处进展直接连接。9、此外脚手架为附属满堂架，严禁承载施工荷载。四、防护棚设置六层平台沿建筑物四周
6、（人货电梯范围内除外）设置悬挑式双层防护棚，搭设跨度为4.5m。防护棚与外架连接成一整体，防护棚由横向水平杆、纵向水平杆及安全网及脚手板组成。防护棚横向水平钢管间距1.5m,与外架立杆用扣件连接，并与预埋在六层外梁上预埋钢管用扣件连接，纵向水平钢管间距1.5m,与横向水平钢管用扣件连接，防护棚下满挂安全网，上满铺脚手板，防护棚外侧搭设1.Im高防护栏，外挂安全网。沿外架立杆水平方向每隔3m用14钢丝绳拉结，下端拉结在防护棚外侧横向及纵向水平钢管交接处，上端拉接在七层梁预留的洞管上；每隔3m用6m钢管把外架立杆及防护棚进展硬性连接。五、防护棚搭设要求1、防护棚搭设时执行外脚手架搭拆的安全技术要求
7、。2、防护棚钢管架搭设按标准要求，做到横平竖直，加设扫地杆，立杆下加设木块，搭设后的防护棚要具有足够的稳定性，保证不变形，不摇晃。3、所有使用的材料、钢管、卡扣、木方、模板等均应为合格产品，符合国家标准规定。4、七合板铺设要严密，不留缝隙，板固定要牢，六层外挑式防护栏的钢丝绳一定要拉紧，斜顶钢管要扣牢，以防大风吹动。六、外架总体撤除顺序外架撤除按后搭先拆的总体顺序进展。首先去除外架上的杂物，然后撤除外架安全网、钢筋笆、隔离防护板，最后撤除钢管及扣件。外架撤除以二层作为一个撤除段，每3天撤除一段。七、外架撤除要求1、撤除脚手架人员必须戴安全帽，系安全带，穿平底鞋。2、撤除脚手架前，应设置戒备区域
8、，非工作人员不得进入区域，配备专门的人员担任。3、任戒备人员，负责对周围的施工人员及车辆进展戒备。4、拆模板与支架按先后拆的顺序进展。首先撤除防护层、隔离层及安全网，拆前应将防护、隔离层的砖块、碎块、小模板等杂物清理干净，拆一步清一步。撤除时，先撤除人面前的筋笆、模板、木方沿着人后退方向撤除，保证撤除人员能站在防护、隔离层上，保证撤除人员能安全。5、垂直方向上下同时作业时，撤除人员不得与抹灰工、涂料、防水等施工人员上下穿插作业。6、撤除人员必须由上而下逐层进展，严禁上下同时作业，连墙体必须随脚手架逐层进展，严禁先将连墙体整层或数层撤除后再拆脚手架，分段撤除高差不应大于2米。7、撤除时各构配件严
9、禁抛掷至楼地面，吊运撤除材料时，扣件用钢筋笼装好，钢管长短分类吊运，做好防止吊运物体掉落的工作。八、外脚手架施工安全技术要求1、所用脚手架钢管与扣件由外租借，应出厂合格证和质检报告，并经过严格筛选，确保材料上满足质量要求。但凡有严重锈蚀、严重弯曲、变形、裂缝、钢管薄壁、扣件螺纹（螺丝）己损坏等外观缺陷的，均不得采用。严禁将外径48的与其它不同直径的钢管混用。2、安全防护：在工作面及每隔二步架满铺钢筋网片一层作为隔离层，不得留有掉杂物的空档。隔离层上在2根大横杆之间增设一根大横杆，架外侧围护采用密目安全网完全封闭。3、各杆的间距、接头位置、垂直度、水平偏差等均应符合标准要求。搭设时有适时校正立杆

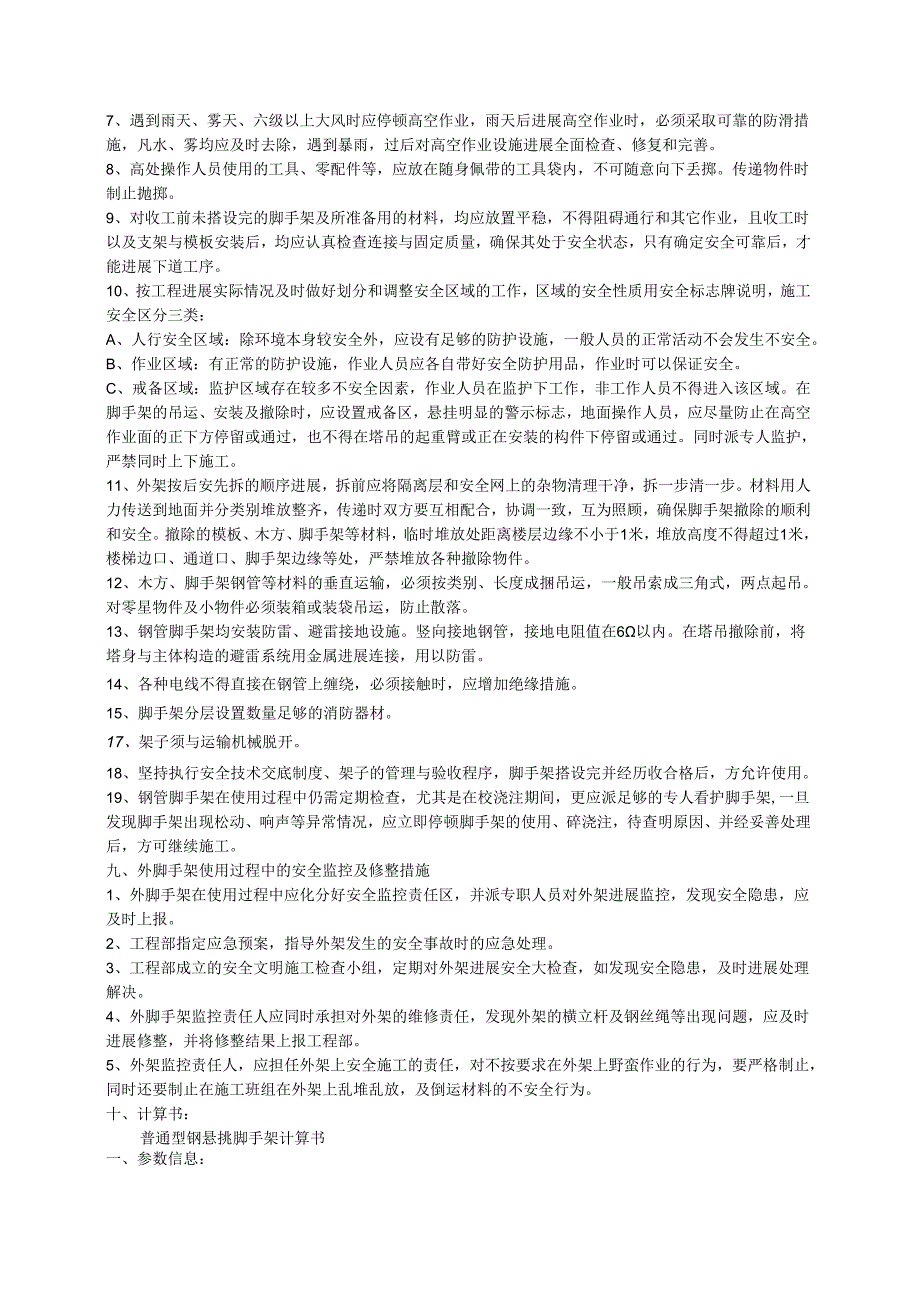

10、的垂直度与横杆的水平，立杆的垂直偏差应不大于1/400,且全高偏斜不大于100mm,同一排横杆的水平偏差应不大于1/3000,且不大于50mm,立杆与大小横杆的接头要注意错开1.5米以上，且接头不得在同一步架内。4、扣件的紧固力距应到达4060N.M,不得超过65N.M,并应定期检查紧固程度。5、高空作业人员及搭设高空作业安全设施的有关人员，必须经过技术培训及考试合格后持证上岗，并定期进展身体检查。6、高空作业必须有安全技术措施及交底，落实所用安全技术措施和人身防护用品。7、遇到雨天、雾天、六级以上大风时应停顿高空作业，雨天后进展高空作业时，必须采取可靠的防滑措施，凡水、雾均应及时去除，遇到暴
11、雨，过后对高空作业设施进展全面检查、修复和完善。8、高处操作人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢掷。传递物件时制止抛掷。9、对收工前未搭设完的脚手架及所准备用的材料，均应放置平稳，不得阻碍通行和其它作业，且收工时以及支架与模板安装后，均应认真检查连接与固定质量，确保其处于安全状态，只有确定安全可靠后，才能进展下道工序。10、按工程进展实际情况及时做好划分和调整安全区域的工作，区域的安全性质用安全标志牌说明，施工安全区分三类：A、人行安全区域：除环境本身较安全外，应设有足够的防护设施，一般人员的正常活动不会发生不安全。B、作业区域：有正常的防护设施，作业人员应各自带
12、好安全防护用品，作业时可以保证安全。C、戒备区域：监护区域存在较多不安全因素，作业人员在监护下工作，非工作人员不得进入该区域。在脚手架的吊运、安装及撤除时，应设置戒备区，悬挂明显的警示标志，地面操作人员，应尽量防止在高空作业面的正下方停留或通过，也不得在塔吊的起重臂或正在安装的构件下停留或通过。同时派专人监护，严禁同时上下施工。11、外架按后安先拆的顺序进展，拆前应将隔离层和安全网上的杂物清理干净，拆一步清一步。材料用人力传送到地面并分类别堆放整齐，传递时双方要互相配合，协调一致，互为照顾，确保脚手架撤除的顺利和安全。撤除的模板、木方、脚手架等材料，临时堆放处距离楼层边缘不小于1米，堆放高度不
13、得超过1米，楼梯边口、通道口、脚手架边缘等处，严禁堆放各种撤除物件。12、木方、脚手架钢管等材料的垂直运输，必须按类别、长度成捆吊运，一般吊索成三角式，两点起吊。对零星物件及小物件必须装箱或装袋吊运，防止散落。13、钢管脚手架均安装防雷、避雷接地设施。竖向接地钢管，接地电阻值在6以内。在塔吊撤除前，将塔身与主体构造的避雷系统用金属进展连接，用以防雷。14、各种电线不得直接在钢管上缠绕，必须接触时，应增加绝缘措施。15、脚手架分层设置数量足够的消防器材。17、架子须与运输机械脱开。18、坚持执行安全技术交底制度、架子的管理与验收程序，脚手架搭设完并经历收合格后，方允许使用。19、钢管脚手架在使用
14、过程中仍需定期检查，尤其是在校浇注期间，更应派足够的专人看护脚手架,一旦发现脚手架出现松动、响声等异常情况，应立即停顿脚手架的使用、碎浇注，待查明原因、并经妥善处理后，方可继续施工。九、外脚手架使用过程中的安全监控及修整措施1、外脚手架在使用过程中应化分好安全监控责任区，并派专职人员对外架进展监控，发现安全隐患，应及时上报。2、工程部指定应急预案，指导外架发生的安全事故时的应急处理。3、工程部成立的安全文明施工检查小组，定期对外架进展安全大检查，如发现安全隐患，及时进展处理解决。4、外脚手架监控责任人应同时承担对外架的维修责任，发现外架的横立杆及钢丝绳等出现问题，应及时进展修整，并将修整结果上
15、报工程部。5、外架监控责任人，应担任外架上安全施工的责任，对不按要求在外架上野蛮作业的行为，要严格制止，同时还要制止在施工班组在外架上乱堆乱放，及倒运材料的不安全行为。十、计算书：普通型钢悬挑脚手架计算书一、参数信息：1 .脚手架参数双排脚手架搭设高度为27m；双排脚手架搭设起始高程为20m；纵距为1.5m；横距为0.85m；步距为1.8m；内排架距离墙长度为0.3m；钢管48X3.5mm;钢管I：11.36cm4钢管W：4.73cm3连墙件布置取二步三跨；连墙件连接方式为双扣件连接，扣件抗滑承载力系数为0.8；2 .荷载参数施工均布活荷载标准值:3kN/m2；本工程地处江西景德镇市，基本风压为0.35kNm2:风荷载高度变化系数z为1.82；风荷载体型系数s为0.58；每米立杆承受的构造自重标准值O1248kNm2;脚手板自重标准值O3kNm2;栏杆挡脚板自重标准值:0.15kNm2安全设施与安全网：O.OO5kN/m2；每米脚手架钢管自重标准值O038kNm2;同时施工层数:2层；3 .水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，悬挑段长度：1.5m内锚固段长度：1.0m支座卡环直径：22mm支座卡环抗拉强度：50Nmm24 .拉绳参数钢丝绳安全系数取:8；钢丝绳的抗拉强度：1400Nmm2层高:3m；拉绳拉环直径：16.5
