1、丁二烯作为碳四储分中最重要的石油化工基础原料，广泛应用于橡胶、树脂、涂料以及尼龙等化工产品的生产。工业上，丁二烯的生产方法包括：碳四储分分离法、合成法和脱氢法(包括丁烷脱氢、丁烯脱氢及丁烯氧化脱氢等)。生成气压缩机组是丁烯氧化脱氢制丁二烯工艺中的关键设备之一。在丁烯氧化单元中，生成气压缩机位于冷却塔与洗醛塔之间。其主要作用是压缩混合气体，使升压后的混合气体便于溶剂油吸收，分离出碳四组分。生成气压缩机输送的丁二烯混合气体主要包括丁二烯、丁烯、丁烷、氮气和少量氧气以及含氧化合物等。由于丁二烯含有2个不饱和双键，在高温下极易发生自聚甚至爆炸风险，机组选型十分关键。螺杆压缩机作为少数可喷液控温的压缩机

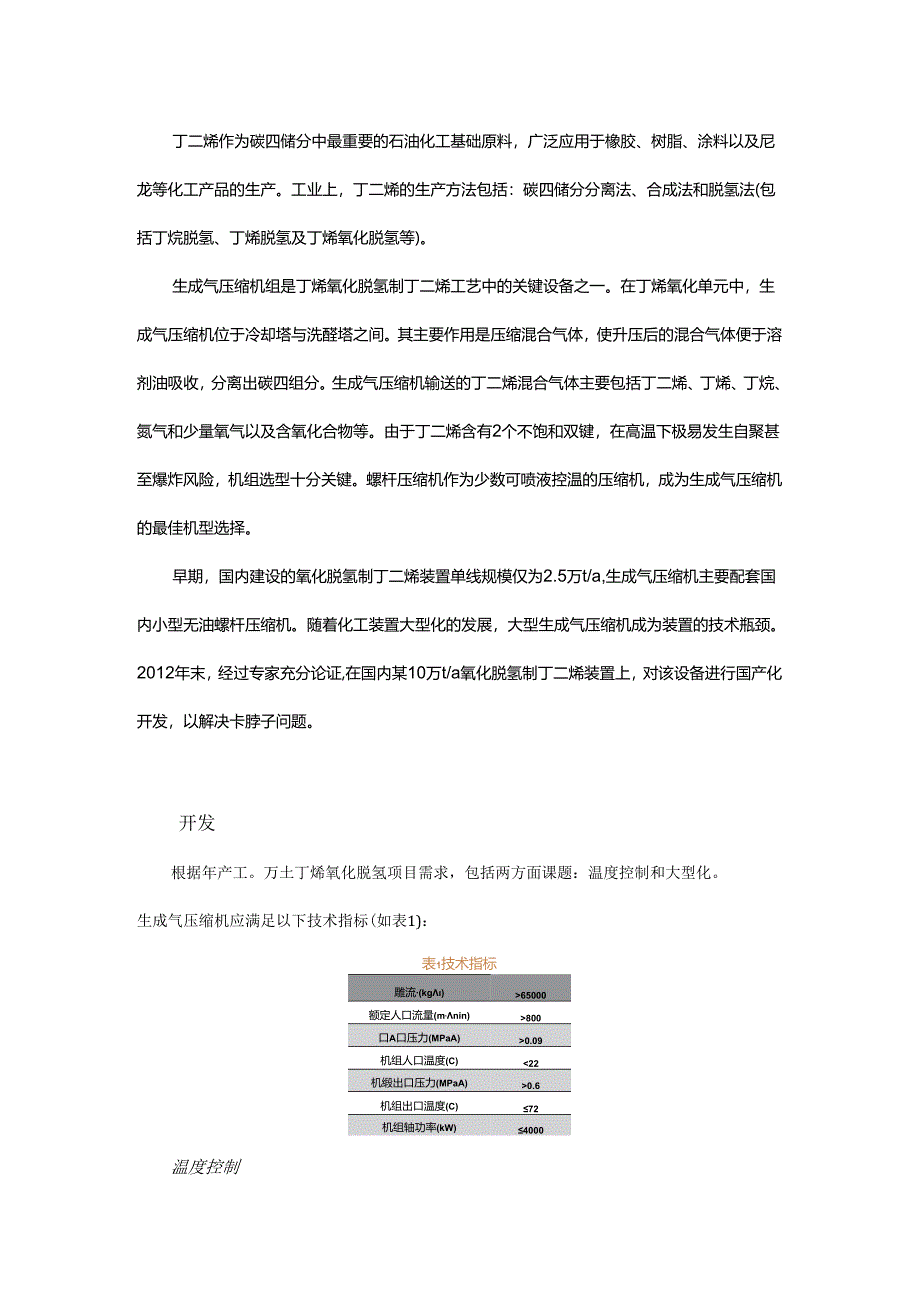

2、，成为生成气压缩机的最佳机型选择。早期，国内建设的氧化脱氢制丁二烯装置单线规模仅为2.5万t/a,生成气压缩机主要配套国内小型无油螺杆压缩机。随着化工装置大型化的发展，大型生成气压缩机成为装置的技术瓶颈。2012年末，经过专家充分论证,在国内某10万t/a氧化脱氢制丁二烯装置上，对该设备进行国产化开发，以解决卡脖子问题。开发根据年产工。万土丁烯氧化脱氢项目需求，包括两方面课题：温度控制和大型化。生成气压缩机应满足以下技术指标(如表1)：表1技术指标雕流(kg)65000额定人口流量(m,nin)800口A口压力(MPaA)0.09机组人口温度(C)0.6机组出口温度(C)72机组轴功率(kW)

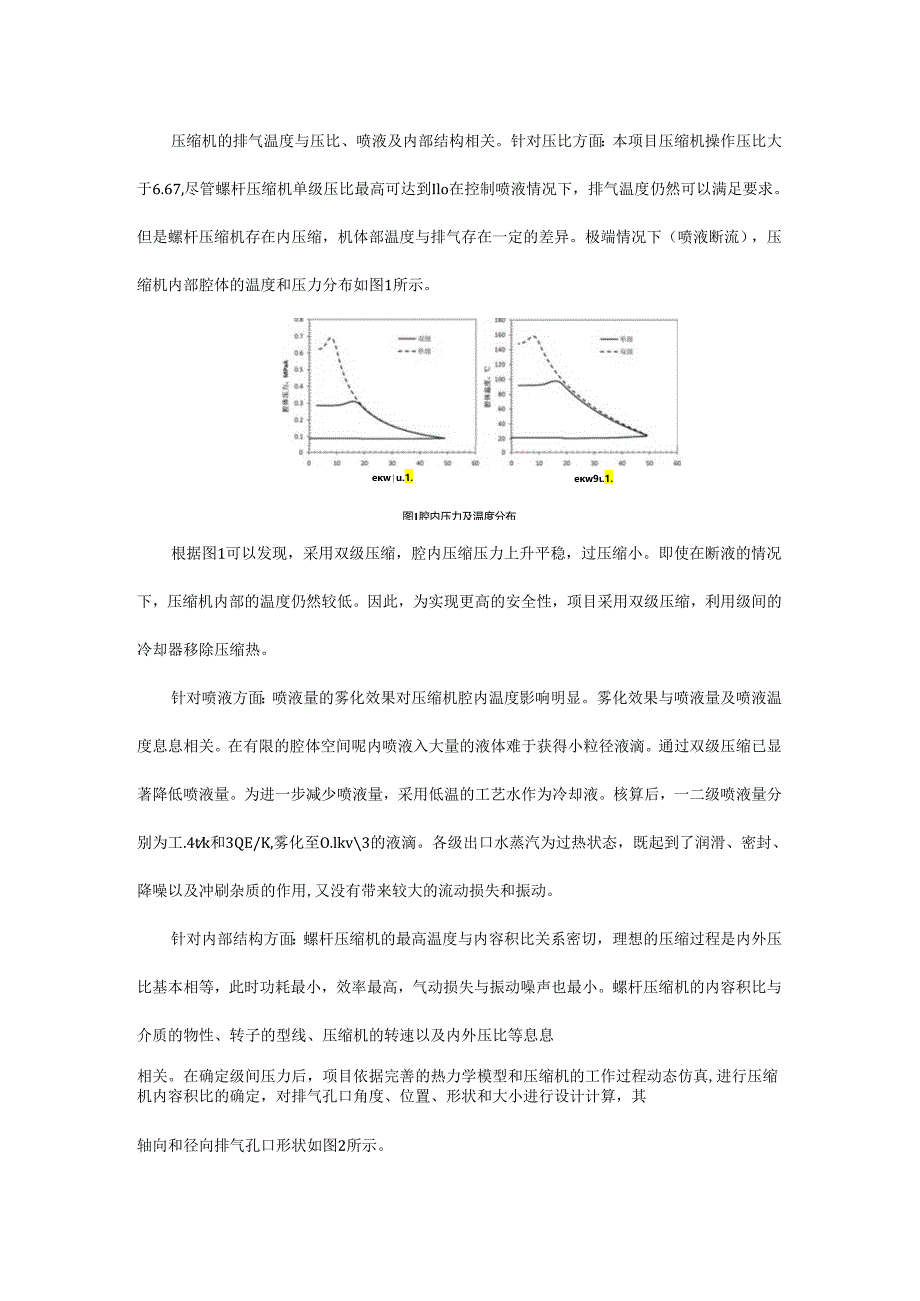

3、4000温度控制压缩机的排气温度与压比、喷液及内部结构相关。针对压比方面：本项目压缩机操作压比大于6.67,尽管螺杆压缩机单级压比最高可达到Ilo在控制喷液情况下，排气温度仍然可以满足要求。但是螺杆压缩机存在内压缩，机体部温度与排气存在一定的差异。极端情况下（喷液断流），压缩机内部腔体的温度和压力分布如图1所示。ewu.1.ew9.1.图1腔内压力及温度分布根据图1可以发现，采用双级压缩，腔内压缩压力上升平稳，过压缩小。即使在断液的情况下，压缩机内部的温度仍然较低。因此，为实现更高的安全性，项目采用双级压缩，利用级间的冷却器移除压缩热。针对喷液方面：喷液量的雾化效果对压缩机腔内温度影响明显。雾
4、化效果与喷液量及喷液温度息息相关。在有限的腔体空间呢内喷液入大量的液体难于获得小粒径液滴。通过双级压缩已显著降低喷液量。为进一步减少喷液量，采用低温的工艺水作为冷却液。核算后，一二级喷液量分别为工.4tk和3QE/K,雾化至O.lkv3的液滴。各级出口水蒸汽为过热状态，既起到了润滑、密封、降噪以及冲刷杂质的作用,又没有带来较大的流动损失和振动。针对内部结构方面：螺杆压缩机的最高温度与内容积比关系密切，理想的压缩过程是内外压比基本相等，此时功耗最小，效率最高，气动损失与振动噪声也最小。螺杆压缩机的内容积比与介质的物性、转子的型线、压缩机的转速以及内外压比等息息相关。在确定级间压力后，项目依据完善

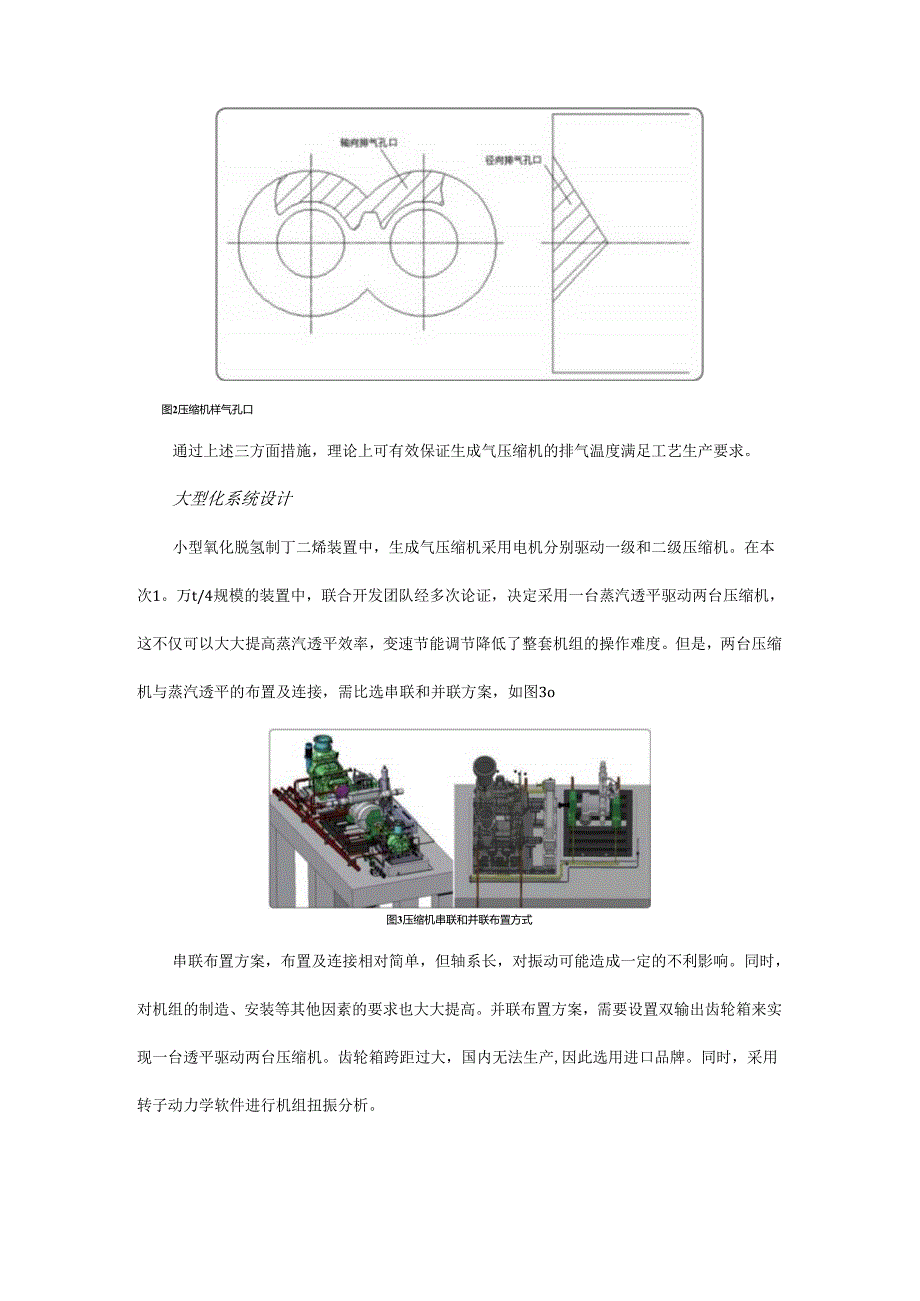

5、的热力学模型和压缩机的工作过程动态仿真,进行压缩机内容积比的确定，对排气孔口角度、位置、形状和大小进行设计计算，其轴向和径向排气孔口形状如图2所示。图2压缩机样气孔口通过上述三方面措施，理论上可有效保证生成气压缩机的排气温度满足工艺生产要求。大型化系统设计小型氧化脱氢制丁二烯装置中，生成气压缩机采用电机分别驱动一级和二级压缩机。在本次1。万t/4规模的装置中，联合开发团队经多次论证，决定采用一台蒸汽透平驱动两台压缩机，这不仅可以大大提高蒸汽透平效率，变速节能调节降低了整套机组的操作难度。但是，两台压缩机与蒸汽透平的布置及连接，需比选串联和并联方案，如图3o图3压缩机串联和并联布置方式串联布置方
6、案，布置及连接相对简单，但轴系长，对振动可能造成一定的不利影响。同时，对机组的制造、安装等其他因素的要求也大大提高。并联布置方案，需要设置双输出齿轮箱来实现一台透平驱动两台压缩机。齿轮箱跨距过大，国内无法生产,因此选用进口品牌。同时，采用转子动力学软件进行机组扭振分析。应用投产情况本套工。万t/a氧化脱氢制丁二烯装置于2017年q月开车成功，至今已运行3年以上。其中，生成气压缩机组布置紧凑，现场运行平稳，如图4所示。图4生成气压缩机现场照片现场实际运行的各项数据如表2所示:表2现场主饕数据运行状态参数100%负荷80%负荷一级排气温度(C)57.956.6二级排气温度(C)67.065.9一级
7、喷水量(2.0I!.97二级楙置(附1.562.10齿箱髓礴7N(m)4.31/10.61527/9.99一级推气轴板My(m)I2934A5.67I29.M/46.74二级推气礴HHHm)79.50/96.6577.86W.O5汽轮机轴振XYm)155/195I1.5/13.5上述各项指标均在设计范围内。各级压缩机进气温度控制较低，且一级压缩机提高了喷液量，因此排气较设计低。满足工艺要求。后续改进项目在实施过程中，对主要的大管线进行了管道应力及振动分析。但对压缩机组的油路及二级压缩机的平衡管等小管线缺乏重视。导致部分小管线出现振动，甚至裂纹情况。后续存在改进空间。结论通过对工艺及设备设计要点的研究，成功开发了国内首套IO万t/a的氧化脱氢制丁二烯生成气压缩机，最后通过现场运行数据验证了开发设计的合理性，并找出需完善的地方。机组的开发成功，不仅可填补国内空白，为国内丁烯氧化脱氢制丁二烯工艺装置提供国产化的生成气压缩机，为我国石油和化工行业的发展提供技术支撑，对替代进口、缩短工期、节约资金起到重要的作用，在重大装备国产化方面社会效益显著，具有广泛的推广应用前景。
