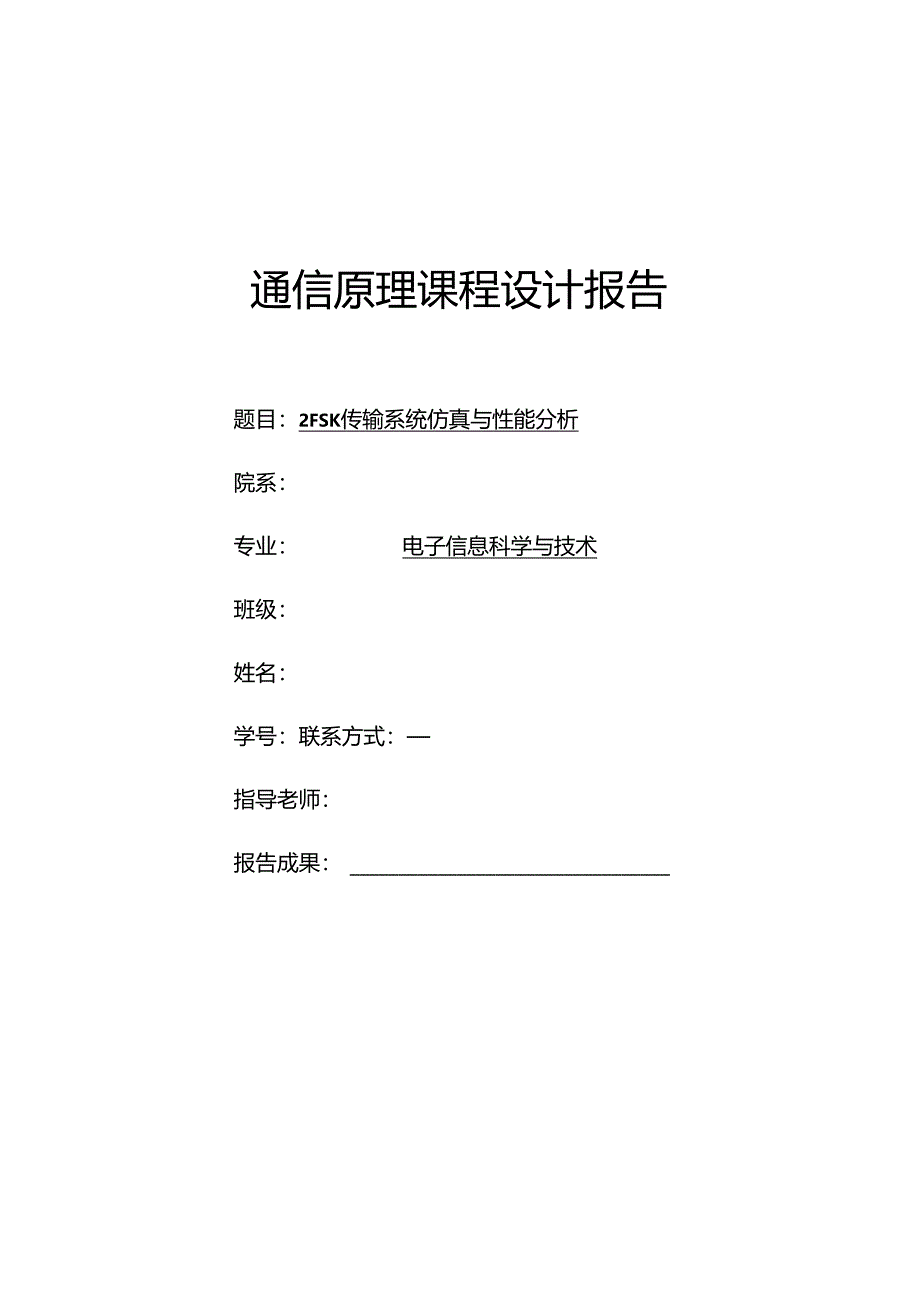

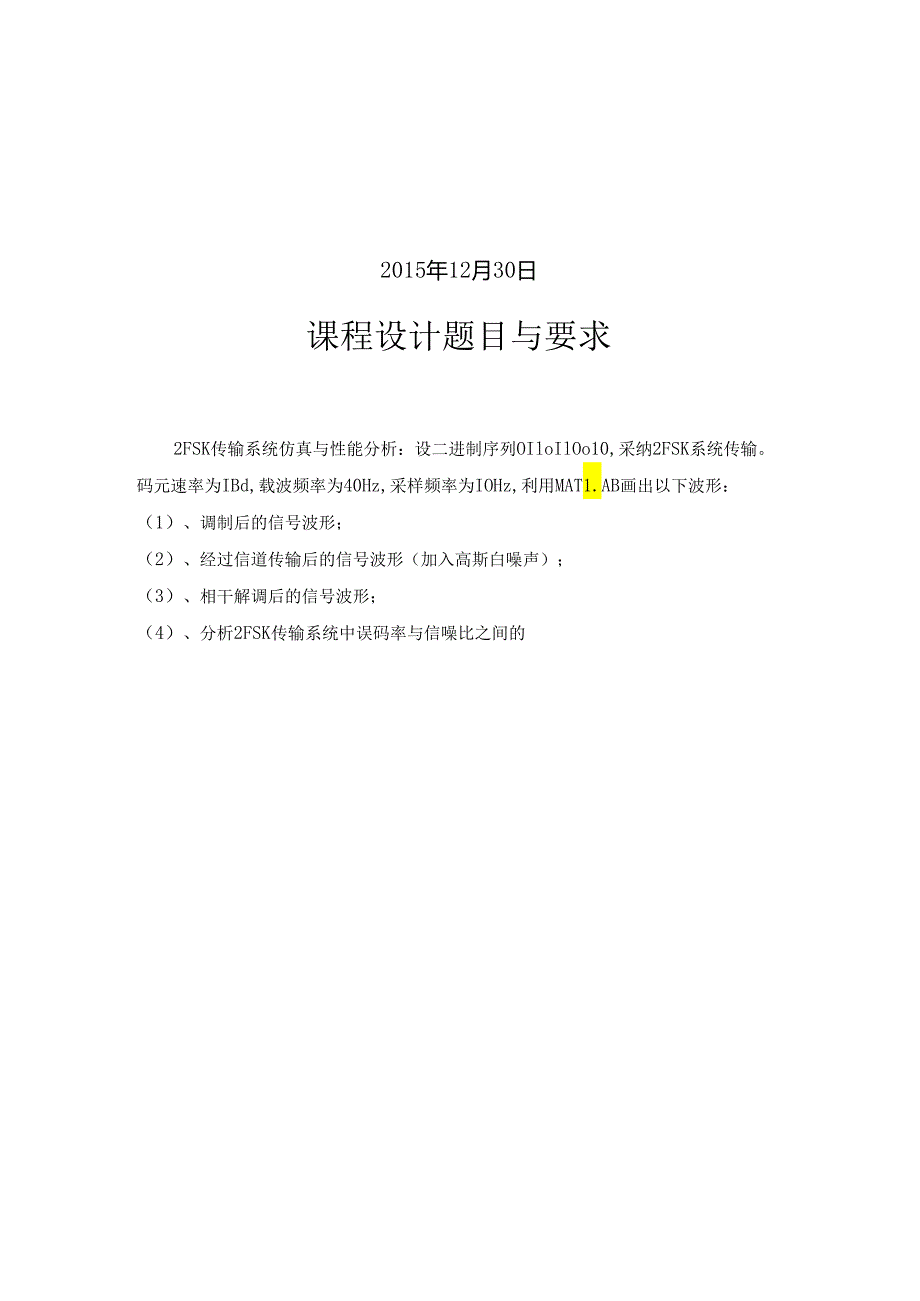

1、通信原理课程设计报告题目：2FSK传输系统仿真与性能分析院系：专业：电子信息科学与技术班级：姓名：学号：联系方式：指导老师：报告成果：2015年12月30日课程设计题目与要求2FSK传输系统仿真与性能分析：设二进制序列OIloIlOo10,采纳2FSK系统传输。码元速率为IBd,载波频率为40Hz,采样频率为IOHz,利用MAT1.AB画出以下波形：（1）、调制后的信号波形；（2）、经过信道传输后的信号波形（加入高斯白噪声）；（3）、相干解调后的信号波形；（4）、分析2FSK传输系统中误码率与信噪比之间的书目摘要3第一章绪论41. 1MAT1.AB简介41.2课程设计目的与基本要求41.3课程
2、设计内容5其次章2FSK基本原理和实现52. 1二进制移频键控(2SFK)信号的产生52.2 2FSK信号的解调方式82.2.1非相干解调8相干解调82.3 高斯白噪声92.4 误码率与信噪比10第三章2FSK调制与解调的仿真实现103. 12FSK调制的实现113.2 调制信号经过信道后的波形123.3 FSK相干解调的实现133.4 2FSK传输系统中误码率与信噪比之间的关系14总结16参考文献17附录18源程序182FSK传输系统仿真与性能分析摘要本设计是基于MT1.B来实现2FSK调制与解调的仿真，主要设计思想是利用MAT1.AB这个强大的数学软件工具便利快捷敏捷的功能实现二进制数字调
3、制解调中的2FSK的调制解调设计，完成2FSK数字传输系统的仿真与性能分析。该设计主要包括2FSK信号的产生原理，调制解调方法，并对各个模块进行相应的参数设置。运用键控法产生2FSK信号、添加高斯白噪声、运用相干解调、抽样判决等实现调制解调。可以用数字基带信号变更正弦型载波的频率参数，产生相应的数字频率调制。最终，分析2FSK传输系统中误码率与信噪比之间的关系。关键字：MAT1.AB、2FSK、调制，解调，误码率，信噪比第一章绪论1.1 MAT1.AB简介MAT1.AB是由美国的MathWorks公司推出的一种科学技算和工程仿真软件，它的名称源自MatriX1.aboratory（矩阵试验室）
4、，特地以矩阵的形式处理数据。它是目前国际上流行的进行科学探讨、工程计算的软件。它起源于矩阵运算，并已经发展成为一种高度集成的计算机语言。MAT1.AB具有强大的数学运算实力、便利好用的绘图功能及语言的高度集成性。除具备卓越的数值计算实力之外，它还供应了专业水平的符号计算、文字处理、可视化建仿照真、实时限制等功能。在通信领域MAT1.AB更是优势明显，因为通信领域中很多问题是探讨系统性能的，传统的方法只有构建一个试验系统，采纳各种方法进行测量，才能得到所需的数据，这样不仅须要花费大量的资金用于试验系统的构建，而且系统构建周期长，系统参数的调整也非常困难。而MAT1.AB的出现使得通信系统的仿真能
5、够用计算机模拟实现，免去构建试验系统的不便，而且操作非常简便，只须要输入不同的参数就能得到不同状况下系统的性能，而且在结构的观测和数据的存储方面也比传统的方式有很多优势。因而MAT1.AB在通信仿真领域得到越来越多的应用。新版本的MAT1.AB可以利用MAT1.AB编译器和C/C+数学库和图形库，将自己的NfAT1.AB程序自动转换为独立于MAT1.AB运行的C和C+代码。允许用户编写可以和MAT1.AB进行交互的C或C+语言程序。另外，MAT1.AB网页服务程序还容许在Web应用中运用自己的MAT1.AB数学和图形程序。MAT1.AB的一个重要特色就是具有一套程序扩展系统和一组称之为工具箱的
6、特殊应用子程序。工具箱是MAT1.AB函数的子程序库，每一个工具箱都是为某一类学科专业和应用而定制的，主要包括信号处理、限制系统、神经网络、模糊逻辑、小波分析和系统仿真等方面的应用。在开发环境中，运用户更便利地限制多个文件和图形窗口；在编程方面支持了函数嵌套，有条件中断等；在图形化方面，有了更强大的图形标注和处理功能,包括对性对起连接注释等；在输入输出方面，可以干脆向EXCeI和HDF5进行连接。1.2课程设计目的与基本要求1 .了解数字频带传输系统。2 .熟识二进制数字调制与解调原理。3 .驾驭二进制数字调制方式中的二进制移频键控(2FSK)的调制与解调的基本原理与方法。4 .了解并分析2F
7、SK传输系统中误码率与信噪比之间的关系。5 .学会MAT1.AB的运用，驾驭MAT1.AB的程序设计方法。1.3课程设计内容2FSK传输系统仿真与性能分析：设二进制序列OIloIlOo10,采纳2FSK系统传输。码元速率为IBd,载波频率为40Hz,采样频率为IOHz,利用MAT1.AB画出以下波形：(1)、调制后的信号波形；(2)、经过信道传输后的信号波形(加入高斯白噪声)；(3)、相干解调后的信号波形；(4)、分析2FSK传输系统中误码率与信噪比之间的关系。其次章2FSK基本原理和实现2.1 二进制移频键控(2SFK)信号的产生在二进制数字调制中，若正弦载波的频率随二进制基带信号在11和f
8、2两个频率点间变更，则产生的而二进制移频键控信号(2FSK信号)。二进制移频键控信号的时间波形如下图1所示，图中波形g可分解为波形e和波形f,即二进制移频键控信号可以看成是两个不同载波的二进制振幅键控的叠加。若二进制基带信号的1符号对应载波频率fl,0符号对应载波频率f2,则二进制移频键控的时域表达式为：S2胸(。=(J网CoS(WJ+4)+04Ig(1.m)CosW+4)Il式中0,发送概率为P斯=J1.发送概率为-P0,发送概率为I-Pan=Yl,发送概率为PakIOl100lSKt)III1II_tS2(t)11口tcos(wlt+ft)ZVKAAAAAAAcos(w2t+n)s1(0s
9、(wlt+()n)1Xs2(t)cos(w2-n)*-z2fsk,一zXZVXx一Al图12FSK信号的时间波形由图1可以看出，而是Q九是反码，。和0分别代表第n个信号马元的初始相位。在二进制移频键控信号中，%和以不携带信息，通常可令。和。为零。因此，二进制移频键控信号的时域表达式可化简为：Szfsk(C)=即98一nTs)cosWIt+nTs)cosw2t2FSK信号的产生方法有两种：(1)模拟法，即用数字基带信号作为调制信号进行调频。(2)键控法，用数字基带信号g(f)及其反丽相分别限制两个开关门电路，以此对两个载波发生器进行选通。这两种方法产生的2FSK信号的波形基本相同，只有一点差异，
10、即由调频器产生的2FSK信号在相邻码元之间的相位是连续的，而键控法产生的2FSK信号，则分别有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不肯定是连续的。在2FSK信号中，当载波频率发生变更时，载波的相位一般来说是不连续的，这种信号称为不连续2FSK信号。相位不连续的2FSK通常用频率选择法产生。两个独立的振荡器作为两个频率发生器，他们受控于输入的二进制信号。二进制信号通过两个与门电路，限制其中的一个载波通过。采纳模拟调制框图如图2所示：采纳键控法框图如下图3所示:图3数字键控法实现二进制移频键控信号的原理图2.2 2FSK信号的解调方式2. 2.1非相干解调其解调原理是将2FSK
11、信号分解为上下两路2ASK信号分别进行解调，然后进行判决（decision）。这里的抽样判决是干脆比较两路信号抽样值的大小，可以不特地设置门限。判决规则应与调制规则相呼应，调制时若规定“1”符号对应载波频率fl,则接收时上支路的样值较大，应判为“1”；反之则判为“0”。经过调制后的2FSK数字信号通过两个频率不同的带通滤波器fl、f2滤出不须要的信号，然后再将这两种经过滤波的信号分别通过包络检波器检波，最终将两种信号同时输入到抽样判决器同时外加抽样脉冲，最终解调出来的信号就是调制前的输入信号。其原理图如图4所示：图4非相干解调原理图包络检波法属于非相干解调法，其特点是：解调效率高，解调器输出近
12、似为相干解调的2倍；解调电路简洁，特殊是接收端不须要与发送端同频同相位的载波信号，大大降低实现难度。相干解调依据已调信号由两个载波fl、f2调制而成，则先用两个分别对fl、f2带通的滤波器对已调信号进行滤波，然后再分别将滤波后的信号与相应的载波flf2相乘进行相干解调，再分别低通滤波、用抽样信号进行抽样判决器即可。原理图如图5所示：cos（2万）图5相干解调原理图FSK相干解调原理：假设通过加性高斯白噪声信道传输FSK信号。传输过程中存在延迟。因此输入到解调器的接收信号为图2.8,相干检测的详细解调电路是同步检波器，原理方框图如图所示。图中两个带通滤波器的作用同于包络检波法，起分路作用。它们的
13、输出分别与相应的同步相干载波相乘，再分别经低通滤波器滤掉二倍频信号，取出含基带数字信息的低频信号，抽样判决器在抽样脉冲到来时对两个低频信号的抽样值进行比较判决，即可还原出基带数字信号。2.3 高斯白噪声在分析通信系统的抗噪声性能时，常用高斯白噪声作为通信信道中的噪声模型。这是因为，通信系统中常见的热噪声近似为白噪声，且热噪声的取值恰好听从高斯分布。另外，实际信道或滤波器的带宽存在肯定限制，白噪声通过后，其结果是带限噪声，若其谱密度在通带范围内仍具有白色特性，则称其为带限白噪声，它又可以分为低通白噪声和带通白噪声。假如噪声的功率谱密度在全部频率上均有一常数，即匕Cn=NO/2（双边）或匕Cn=N
14、。（单边）式中NO为正常数，则该噪声为白噪声，用n（t）表示。假如白噪声取值的概率分布听从高斯分布，则称之为高斯白噪声。我们常用它作为通信信道中的噪声模型。高斯白噪声在随意两个不同时刻上的随机变量不同，不仅是互不相关的，而且还是统计独立的。2.4 误码率与信噪比(1)误码率由于种种缘由，数字信号在传输过程中不行避开地会产生差错。例如在传输过程中受到外界的干扰,或在通信系统内部由于各个组成部分的质量不够志向而使传送的信号发生畸变等。当受到的干扰或信号畸变达到肯定程度时，就会产生差错。误码率是衡量数字通信系统牢靠性的重要指标之一，表达式如下所示：错误码元数Pe=传输总码元数(2)信噪比信噪比也是度
15、量通信系统通信质量牢靠性的一个主要技术指标。信噪比的计量单位是dB,其计算方法是SNR=IoIg(Ps/Pn),PS和Pn分别是信号和噪声的有效功率下图为各种二进制数字调制系统中误码率与信噪比之间的关系的曲线图的比较。图6误码率Pe与信噪比r的关系曲线第三章2FSK调制与解调的仿真实现3.1 2FSK调制的实现有FSK原理可知，调制过程要定义码率Fd和两个载波频率。依据奈奎斯特准则，要不失真的从抽样信号中复原出原基带信号，其抽样频率至少为带频信号的两倍，因此在这里设的抽样频率FS至少要比FCl和FC大2倍以上，并且要是Fd的整数倍。FSK调制过程应当有两个载波，但在Matlab中采纳Dmod函数进行FSK调制时，只设置一个载波频率FC就行。例外，对于MatIab本身，它处理的信号本质上只能是数字信号，在处理连续信号图象时，要通过对信号进行采样，采样频率越高，得到的图形就应当看上去越连续，所以在这里取的采样频率比载波频率还要大的多。故在此设参数如下：Fc=IO;%载频F
