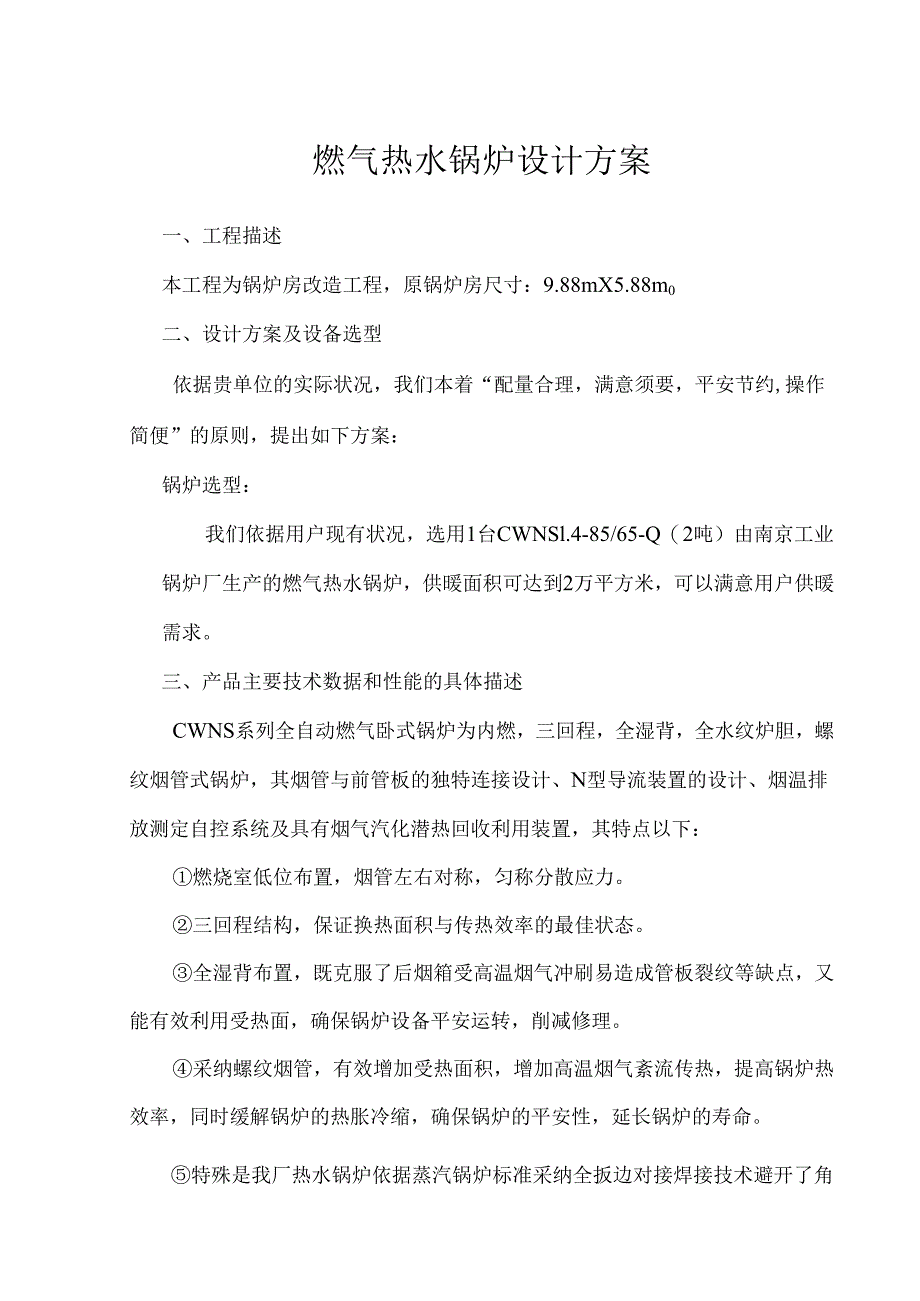

1、燃气热水锅炉设计方案一、工程描述本工程为锅炉房改造工程，原锅炉房尺寸：9.88mX5.88m0二、设计方案及设备选型依据贵单位的实际状况，我们本着“配量合理，满意须要，平安节约,操作简便”的原则，提出如下方案：锅炉选型：我们依据用户现有状况，选用1台CWNSl.4-85/65-Q（2吨）由南京工业锅炉厂生产的燃气热水锅炉，供暖面积可达到2万平方米，可以满意用户供暖需求。三、产品主要技术数据和性能的具体描述CWNS系列全自动燃气卧式锅炉为内燃，三回程，全湿背，全水纹炉胆，螺纹烟管式锅炉，其烟管与前管板的独特连接设计、N型导流装置的设计、烟温排放测定自控系统及具有烟气汽化潜热回收利用装置，其特点以

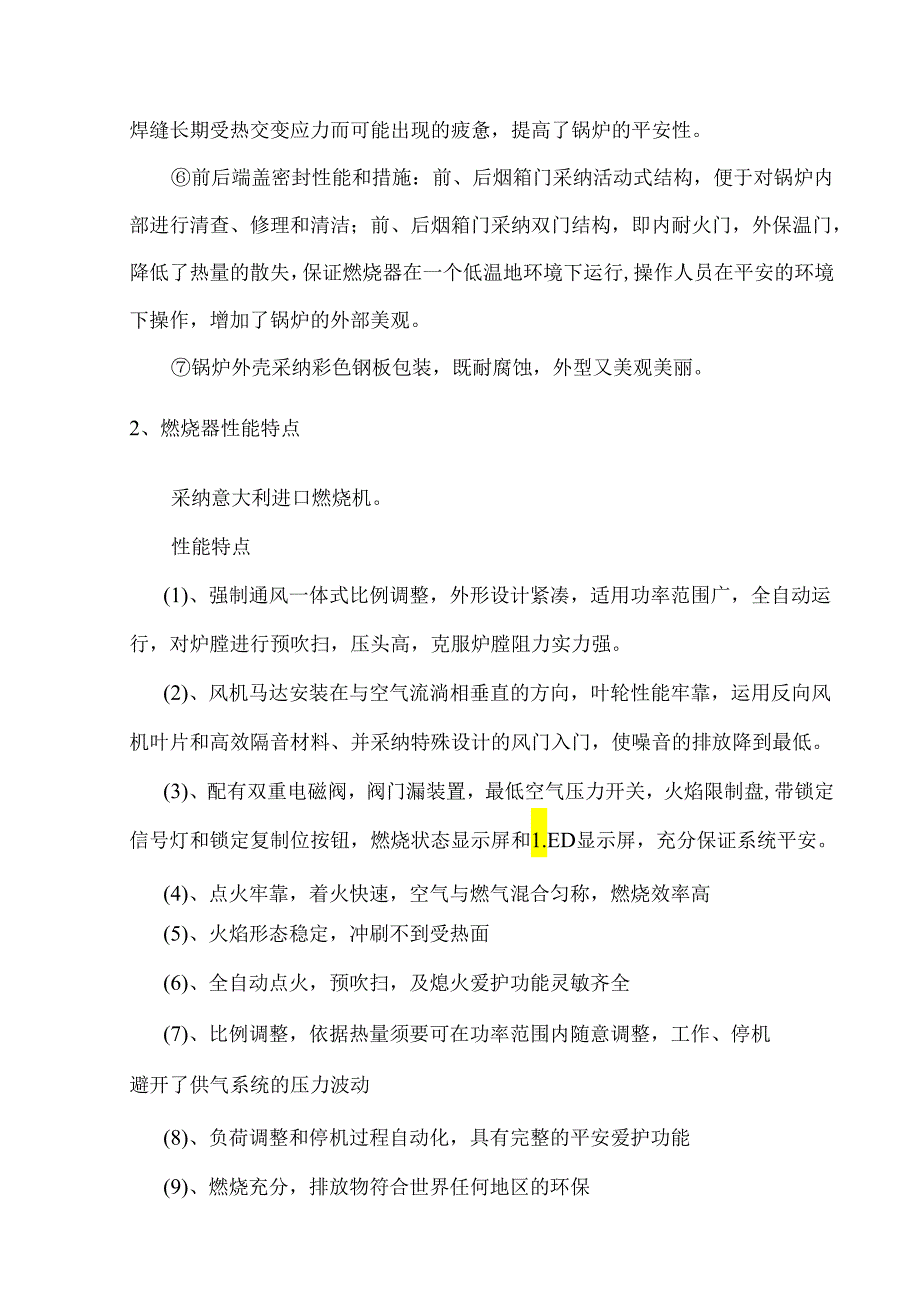

2、下：燃烧室低位布置，烟管左右对称，匀称分散应力。三回程结构，保证换热面积与传热效率的最佳状态。全湿背布置，既克服了后烟箱受高温烟气冲刷易造成管板裂纹等缺点，又能有效利用受热面，确保锅炉设备平安运转，削减修理。采纳螺纹烟管，有效增加受热面积，增加高温烟气紊流传热，提高锅炉热效率，同时缓解锅炉的热胀冷缩，确保锅炉的平安性，延长锅炉的寿命。特殊是我厂热水锅炉依据蒸汽锅炉标准采纳全扳边对接焊接技术避开了角焊缝长期受热交变应力而可能出现的疲惫，提高了锅炉的平安性。前后端盖密封性能和措施：前、后烟箱门采纳活动式结构，便于对锅炉内部进行清查、修理和清洁；前、后烟箱门采纳双门结构，即内耐火门，外保温门，降低了
3、热量的散失，保证燃烧器在一个低温地环境下运行,操作人员在平安的环境下操作，增加了锅炉的外部美观。锅炉外壳采纳彩色钢板包装，既耐腐蚀，外型又美观美丽。2、燃烧器性能特点采纳意大利进口燃烧机。性能特点(1)、强制通风一体式比例调整，外形设计紧凑，适用功率范围广，全自动运行，对炉膛进行预吹扫，压头高，克服炉膛阻力实力强。(2)、风机马达安装在与空气流淌相垂直的方向，叶轮性能牢靠，运用反向风机叶片和高效隔音材料、并采纳特殊设计的风门入门，使噪音的排放降到最低。(3)、配有双重电磁阀，阀门漏装置，最低空气压力开关，火焰限制盘,带锁定信号灯和锁定复制位按钮，燃烧状态显示屏和1.ED显示屏，充分保证系统平安

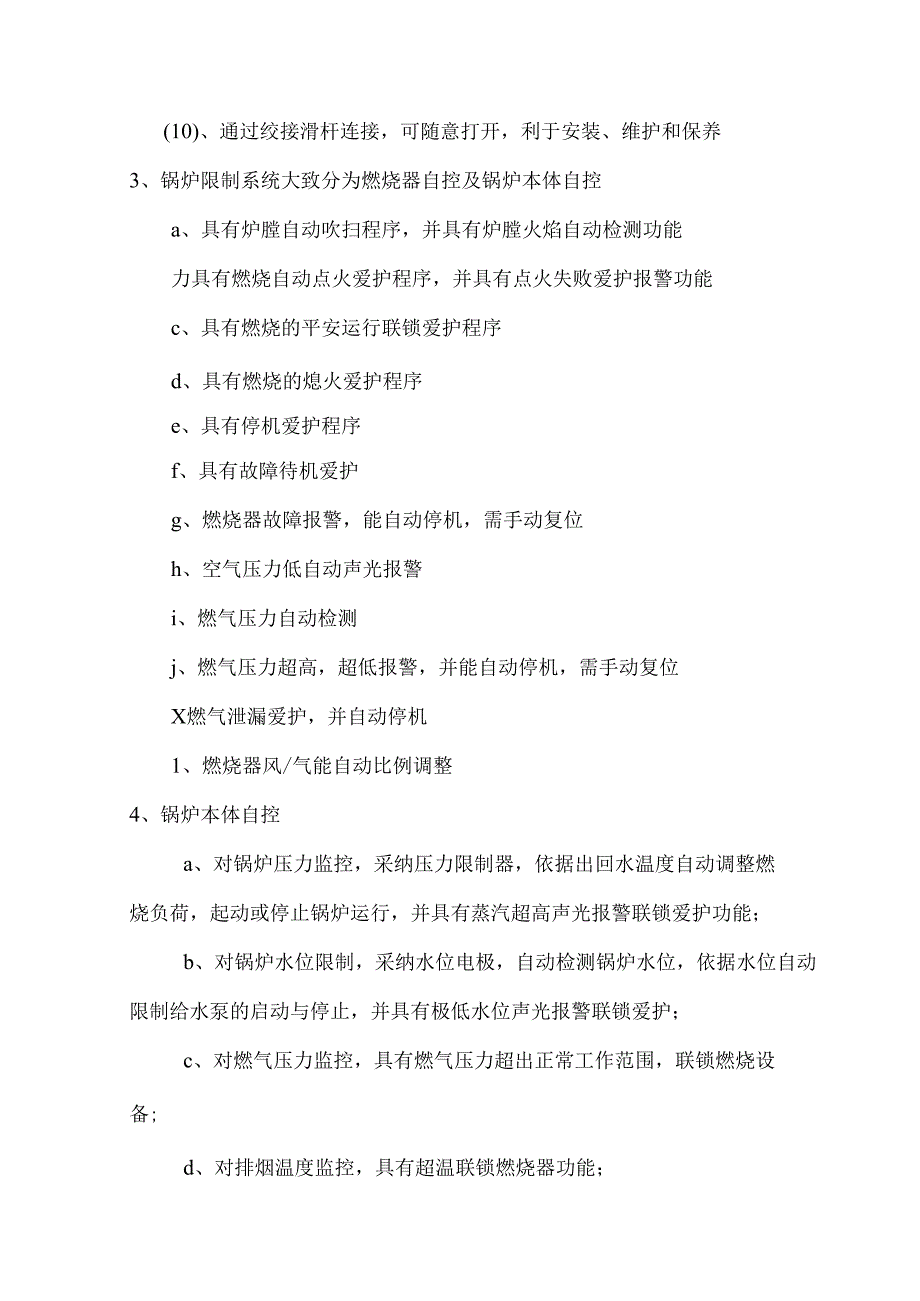

4、。(4)、点火牢靠，着火快速，空气与燃气混合匀称，燃烧效率高(5)、火焰形态稳定，冲刷不到受热面(6)、全自动点火，预吹扫，及熄火爱护功能灵敏齐全(7)、比例调整，依据热量须要可在功率范围内随意调整，工作、停机避开了供气系统的压力波动(8)、负荷调整和停机过程自动化，具有完整的平安爱护功能(9)、燃烧充分，排放物符合世界任何地区的环保(10)、通过绞接滑杆连接，可随意打开，利于安装、维护和保养3、锅炉限制系统大致分为燃烧器自控及锅炉本体自控a、具有炉膛自动吹扫程序，并具有炉膛火焰自动检测功能力具有燃烧自动点火爱护程序，并具有点火失败爱护报警功能c、具有燃烧的平安运行联锁爱护程序d、具有燃烧的熄
5、火爱护程序e、具有停机爱护程序f、具有故障待机爱护g、燃烧器故障报警，能自动停机，需手动复位h、空气压力低自动声光报警i、燃气压力自动检测j、燃气压力超高，超低报警，并能自动停机，需手动复位X燃气泄漏爱护，并自动停机1、燃烧器风/气能自动比例调整4、锅炉本体自控a、对锅炉压力监控，采纳压力限制器，依据出回水温度自动调整燃烧负荷，起动或停止锅炉运行，并具有蒸汽超高声光报警联锁爱护功能；b、对锅炉水位限制，采纳水位电极，自动检测锅炉水位，依据水位自动限制给水泵的启动与停止，并具有极低水位声光报警联锁爱护；c、对燃气压力监控，具有燃气压力超出正常工作范围，联锁燃烧设备;d、对排烟温度监控，具有超温联
6、锁燃烧器功能；6、对燃烧机点火、熄火监控，出现熄火现象时，联锁燃烧器f、断电爱护功能，停电后，自动处于停机状态，需手动复位，方可重新启动g、电机负荷爱护5、锅炉平安联锁爱护措施(1)、锅炉限制、报警系统平安爱护系统相互独立设置。(2)、锅炉燃烧限制及平安运行为程序化限制，并具有以下五个爱护程序：a)炉膛吹扫程序b)自动点火爱护程序c)平安运行联锁爱护程序d)熄火爱护程序e)停炉爱护程序(3)、限制系统采纳人工智能化限制方式，该系统具备全自动限制装置与人工智能限制系统，智能限制与手动限制自动切换。具体爱护功能如下： 熄火故障声光报警 风压压力凹凸声光报警 锅炉蒸汽超压声光报警 锅炉水位极低声光报
7、警 排烟温度超高声光报警 燃气压力故障声光报警 燃气泄漏爱护 燃烧器马达过载故障爱护 燃烧器故障自动停炉，人工复位 燃气压力极高，极低停炉，人工复位 锅炉超压，自动停炉，自动爱护，人工复位 锅炉缺水停炉，人工复位 联锁装置中的电源中断自动停炉，人工复位锅炉制造、安装和检验的主要规范和标准1）、特种设备平安监察条例（国务院第373号令）2）、热水锅炉平安技术监察规程（97）3）、锅炉压力容器制造监督管理方法国家质检总局第22号令4）、JB/T10094-2002工业锅炉通用技术条件5）、JB/T1609锅炉锅筒制造技术条件6）、JB/T1613锅炉受压元件焊接技术条件7）、JB/T1619-20
8、02锅壳锅炉本体制造技术条件8）、JB/T1612锅炉水压试验技术条件9）、GB/T16058-1996锅壳锅炉受压元件强度计算10）、GB50273-1998工业锅炉安装工程施工及验收规范11）、GB1576-2001工业锅炉水质12）、GB13271-2001锅炉大气污染物排放标准13）、JB/T3375-2002锅炉用材料入厂验收细则技术服务及售后服务承诺书（1）、产品技术服务组织措施一、在组织供应服务上：由生产副总为牵头，组织全质办、技术、供应、质检等有关部门的有关人员对各个分供方进行考察。进一步了解分供方的质量管理，检测方法，供货实力等各方面的状况，从中选择产品优良、价格合理的分供方
9、作为定点供货单位，对原、辅材料按国家有关标准进行进一步检测合格后再投入生产，确保锅炉产品质量优良，性能平安稳定。对关键辅机选用进口产品（如燃烧器、压力限制器等）。在资金上，确保选购物资刚好到位，完全满意订货单位的交货时间，由管理者代表干脆领导下质量管理办公室，负责组织、协调、检查、监督，对质量运行过程实行严格考核和奖惩，保证产品的质量。二运输服务上：公司在物资装完后12小时之内以传真或邮件方式将物资装车的具体状况包括合同号、物资名称、数量、毛重、体积、金额、运输工具名称、车号及启运日期通知招标人。公司派人随货互送，始终到买方工地锅炉房，途中锅炉设备的保管、保养及维护工作都有我公司进行负责，以确
10、保锅炉物资平安无误的到达买方指定地点。物资到达后，阅历收合格并由招标人出具收货凭证，至此物资运输工作全部结束，同时物资的全部权也正式移交招标人。三、安装技术服务上：锅炉到场后，我公司派技术人员到现场进行交付检验、指导安装，协作安装人员刚好解决安装过程中可能出现的一切问题。同时对买方相关人员进行技术培训，包括锅炉基本学问、操作指南、修理及保养等方面的培训。锅炉安装结束后，公司派技术人员进行现场调试，对司炉工进行现场培训，讲解锅炉一般常见的故障解除方法，司炉工平常操作的留意事项等，同时还对锅炉在质保期内运行进行监督，免费修理，以确保锅炉能正常投入运行，减除修理时间，给用户单位创建最大的经济效益。(
11、1)售后服务修理机构说明：南京工厂总部：025-52809558(2)服务承诺：安装调试指导服务承诺A、协作设计院图纸设计，进行技术交底。B、安装时，我方派锅炉专业工程师现场跟踪指导安装，按有关标准和设计院施工图进行安装，确保安装质量。C、调试时，我方派专业调试人员，设计工程师，电气工程师现场调试并培训。D、现场培训，我方派锅炉专业、燃烧器调试专家、电气工程师对司炉工进行设备结构、电气原理、限制原理、运用修理学问系统培训。技术及售后服务承诺一旦中标，我方将为需方供应相关服务和技术保障A、技术服务：供应锅炉相关资料B、安装指导：到现场指导安装C、调试：在现场具备调试条件后，我方派出三名技术人员(
12、锅炉专业工程师、燃烧器专家、电气工程师各1名)亲临现场进行调试工作D、保修范围和期限1、保修范围：我方供应的全部设备均属于保修范围，质保期内发生的修理及材料费用全部由我方担当。2、质保期限：在正常运用下，签订合同之日起锅炉本体保壹年，附属设备保壹年(含：燃烧器，水泵等)oE、服务响应时间：我方承诺，当接到报修电话1个小时内响应，一般问题在4小时内赶到现场进行抢修并解决问题。F、培训服务：我方免费为需方培训司炉运行管理人员2-3名，采纳理论与实际相结合方式。主要培训内容如下：设备结构原理、电气原理、限制原理、运用、修理保养学问及其它必备学问G、用户回访：我公司对已售出的产品实行规范化维保，实行用
