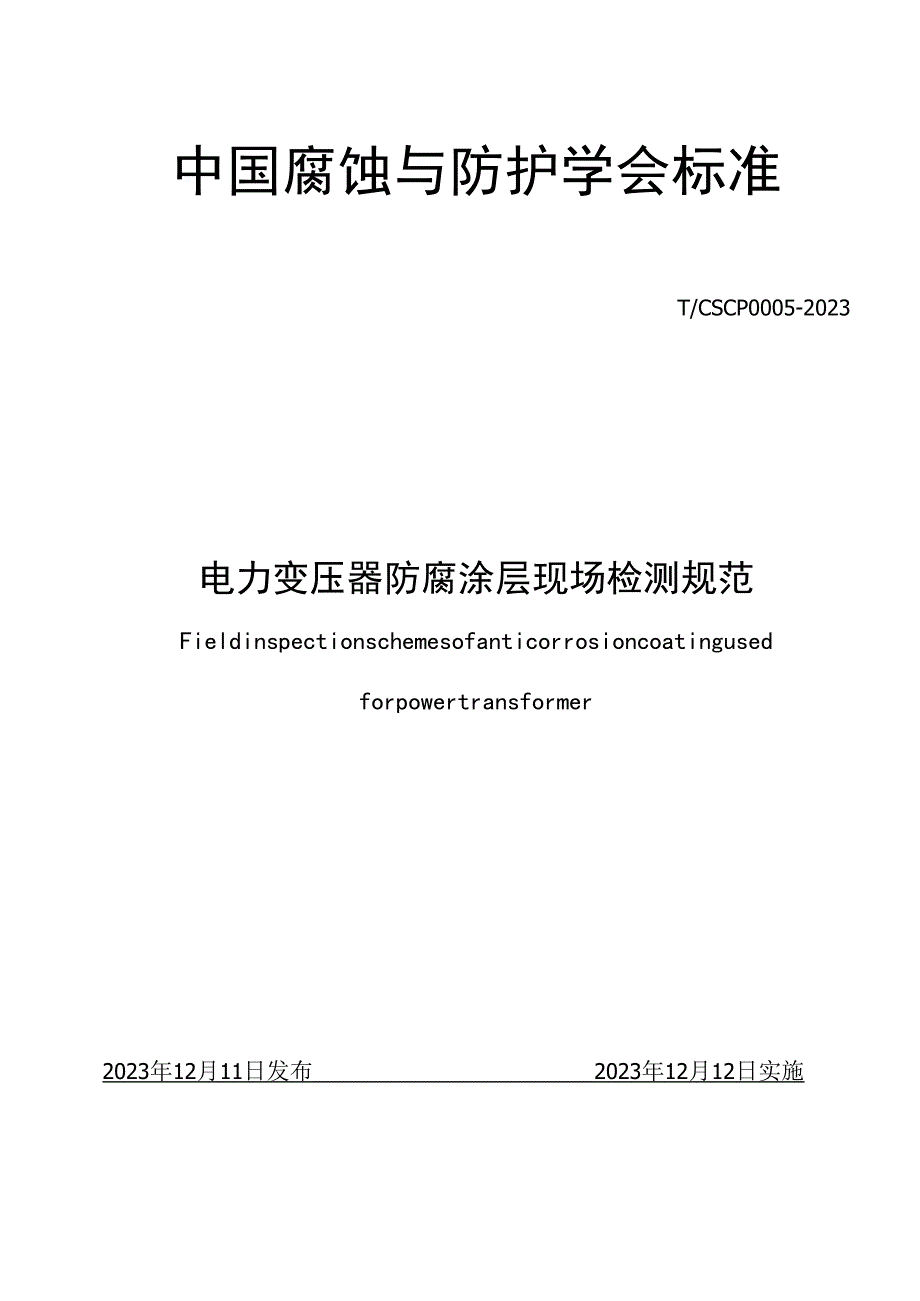

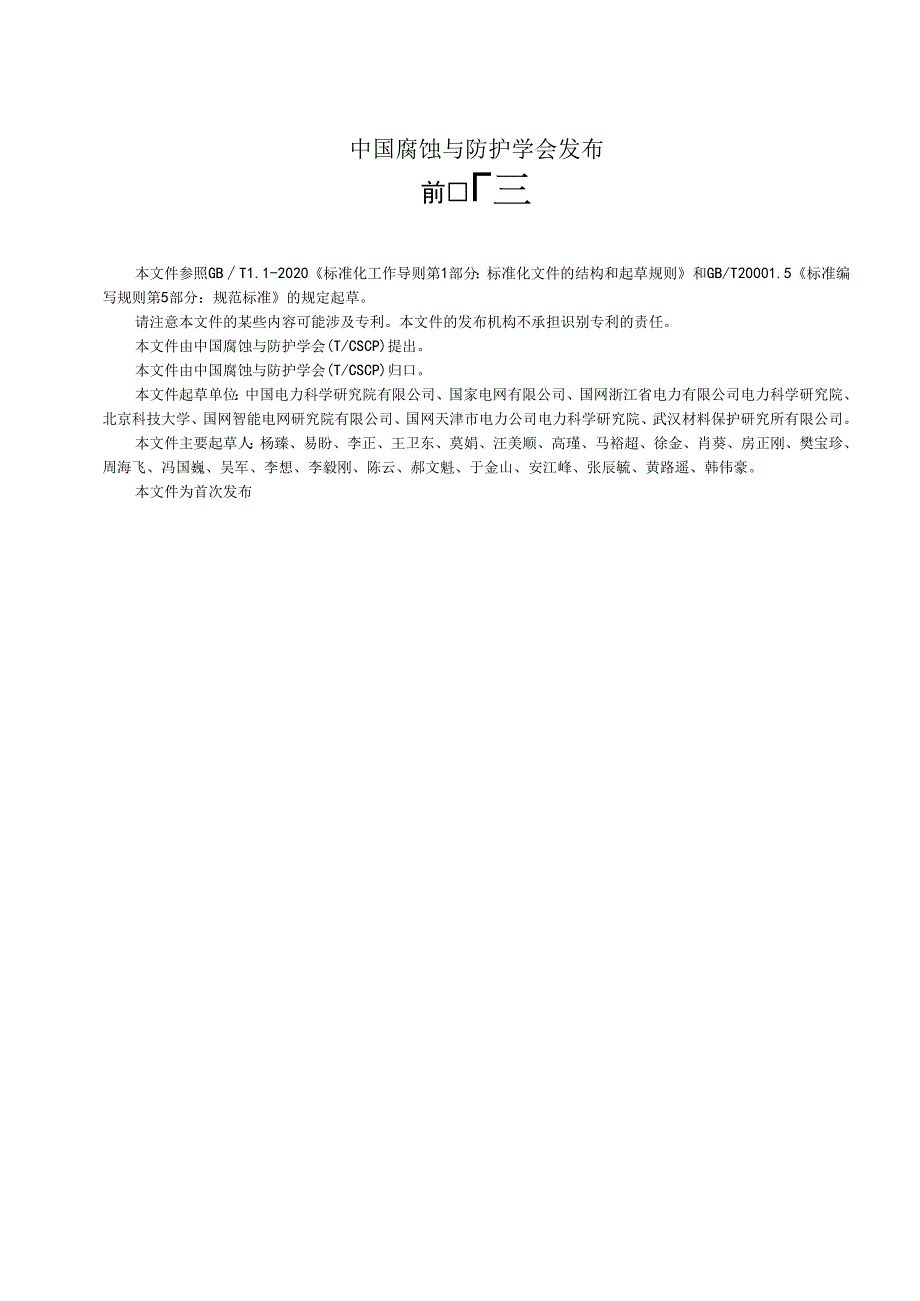

1、中国腐蚀与防护学会标准T/CSCP0005-2023电力变压器防腐涂层现场检测规范Fieldinspectionschemesofanticorrosioncoatingusedforpowertransformer2023年12月11日发布2023年12月12日实施中国腐蚀与防护学会发布前三本文件参照GBT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则和GB/T20001.5标准编写规则第5部分：规范标准的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国腐蚀与防护学会(T/CSCP)提出。本文件由中国腐蚀与防护学会(T/CS

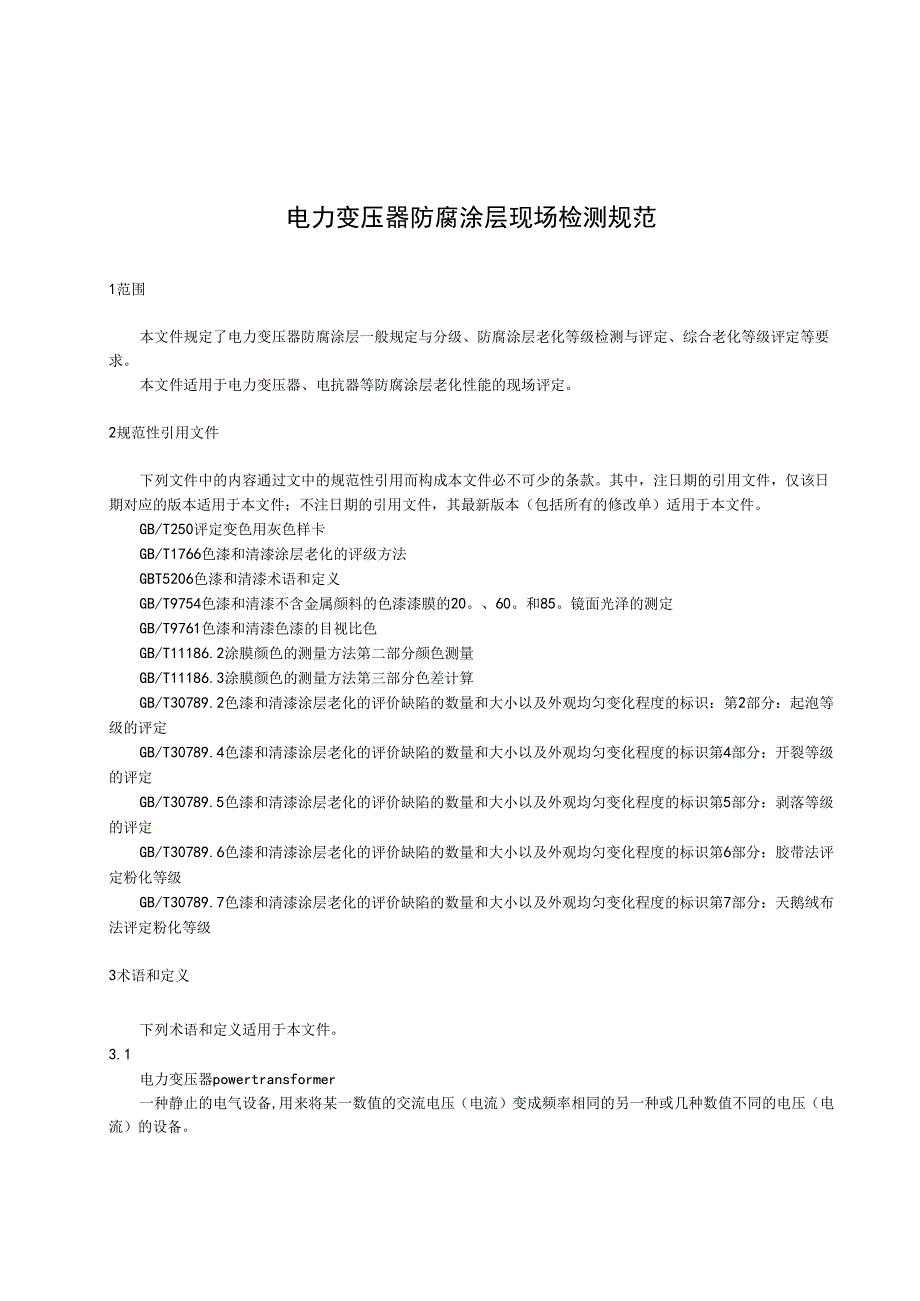

2、CP)归口。本文件起草单位：中国电力科学研究院有限公司、国家电网有限公司、国网浙江省电力有限公司电力科学研究院、北京科技大学、国网智能电网研究院有限公司、国网天津市电力公司电力科学研究院、武汉材料保护研究所有限公司。本文件主要起草人：杨臻、易盼、李正、王卫东、莫娟、汪美顺、高瑾、马裕超、徐金、肖葵、房正刚、樊宝珍、周海飞、冯国巍、吴军、李想、李毅刚、陈云、郝文魁、于金山、安江峰、张辰毓、黄路遥、韩伟豪。本文件为首次发布电力变压器防腐涂层现场检测规范1范围本文件规定了电力变压器防腐涂层一般规定与分级、防腐涂层老化等级检测与评定、综合老化等级评定等要求。本文件适用于电力变压器、电抗器等防腐涂层老化
3、性能的现场评定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250评定变色用灰色样卡GB/T1766色漆和清漆涂层老化的评级方法GBT5206色漆和清漆术语和定义GB/T9754色漆和清漆不含金属颜料的色漆漆膜的20。、60。和85。镜面光泽的测定GB/T9761色漆和清漆色漆的目视比色GB/T11186.2涂膜颜色的测量方法第二部分颜色测量GB/T11186.3涂膜颜色的测量方法第三部分色差计算GB/T30789.2色漆和清漆涂层
4、老化的评价缺陷的数量和大小以及外观均匀变化程度的标识：第2部分：起泡等级的评定GB/T30789.4色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第4部分：开裂等级的评定GB/T30789.5色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第5部分：剥落等级的评定GB/T30789.6色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第6部分：胶带法评定粉化等级GB/T30789.7色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第7部分：天鹅绒布法评定粉化等级3术语和定义下列术语和定义适用于本文件。3.1电力变压器pow
5、ertransformer一种静止的电气设备,用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。现场检测fieldinspection在实际服役环境下对服役中的防腐涂层的性能进行检测或评价。3.3失光lossofgloss漆膜受气候环境影响表面光泽度降低或完全消失的现象。3.4变色discoloration漆膜颜色发生均匀或不均匀变化的现象。3.5粉化chalking由于漆膜或单涂层中一种或多种成分的降解，而呈现出表面疏松附着有粉末的外观。3.6开裂cracking干漆膜或干单涂层破裂的现象。3.7起泡blister因涂层体系中的一道或多道单涂层发生的局部
6、剥离，而在漆膜上出现的凸起形变。3.8生锈rusting构件暴露在环境中或某种介质中，因发生化学或电化学反应而受到损坏的过程。3.9剥落peeIing涂层因失去附着力而大面积脱落的现象。4一般规定与分级4.1 一般规定4.1.1 变压器防腐涂层性能检测宜结合停电检修开展，同时应避开下雨及特殊天气情况。4.1.2 变压器防腐涂层现场检测部位应包括箱沿、法兰与焊接部位等。4.1.3 变压器防腐涂层现场检测过程中，每种性能指标检测部位应不少于3个。不同部位的评级结果存在差异时，应按最严重的结果进行评定。4.1.4 变压器防腐涂层如有数种破坏现象，评定综合等级时，应按最严重的一项进行评定。4.2 分级
7、本文件以。至5的数字等级来评定破坏程度和数量，“0”表示无破坏，“5”表示严重破坏。数字1、2、3、4的四个等级的确定应使得涂层老化程度评级得到最佳划分。如有需要，也可采用中间的半级来对所观察到的破坏现象作更详细的记录。5防腐涂层老化等级检测与评定5.1 失光等级的检测与评定采用光泽度仪按GB/T9754测定光泽度，并按公式1计算失光率，其失光等级评价指标见表1。表1失光程度等级等级失光率小0.31415216-3033150451-80580根据公式1计算失光率（%）：AA(1)失光率F-1100A0式中：A“一变压器起初投入服役状态时的涂层光泽度测定值；由一服役过程中光泽度测定值。5.2
8、变色等级的检测与评定5.2.1目视法变压器防腐涂层变色等级应按GB/T9761的规定将变压器防腐涂层与标准色卡进行比色，防腐涂层颜色变化程度参照GB/T250用灰色样卡进行评定，见表2。对于现场无法直接进行目视评定的情况，也可对变压器防腐涂层进行拍照评定。变压器防腐涂层变色等级拍照评定过程，应首先将标准色卡置于变压器表面，随后采用数码相机进行拍照；然后参照GB/T250用灰色样卡进行评定。表2帝自程僖和帝色等级等级灰卡等级变色程度O5级至4级尢变色1劣丁4级至3级很轻微变色2劣于3级至2级轻嗷变巴-3-先于Z级至1Z级明显变色5劣于1级严重变色5.2.2仪器测定法按GB/T11186.2和GB
9、/T11186.3测定和计算变压器防腐涂层服役过程中的色差值（AE）,色差等级评价指标见表3。表3变色程度和变色等级等级色差值/AE变色程度01.5无变色11.63.0很轻微变色23.1-6.0轻微变色36.1-9.0明显变色49.1-12.0较大变色512.0严重变色在变压器防腐涂层变色等级评定过程中，应优先采用仪器测定法。5.3 粉化等级的检测与评定5.3.1天鹅绒布法粉化等级的评定按GB/T30789.7进行，粉化程度和等级见表4。表4粉化程度和等级等级粉化程度0无可见的粉化1很轻微，试布上刚可观察到微量粉末粒子2轻微，试布上沾有少量粉末粒子3明显，试布上沾有较多粉末粒子4较重，试布上沾
10、有很多粉末粒子5严重，试布上沾满大量粉木粒子，或样板出现露底3.2版带法粉化等级的评定按GB/T30789.6进仃。变压器防腐涂层粉化等级评定过程中，应优先采用胶带法。5.4开裂等级的检测与评定5.4.1变压器防腐涂层的开裂等级用开裂数量和开裂大小表示。5.4.2对于无法直接进行开裂等级现场评定的情况，也可对变压器防腐涂层进行拍照评定。5.4.3变压器防腐涂层开裂数量的评级应参照GB/T30789.4执行。5.4.4开裂大小等级见表5。5.4.5变压器防腐涂层开裂等级拍照评定过程，应首先将带有刻度的塑料尺置于变压器表面，随后采用数码相机进行拍照。表5开裂大小等级等级开裂大小SO10倍放大镜下无
11、可见开裂Sl10倍放大镜下才可见开裂S2正常视力下目视刚可见开裂S3正常视力下目视清晰可见开裂S4基本达到Imm宽的并裂S5超过Imm宽的开裂5.4.6如有口J能，处可表明开裂的深度类型。开裂深发主要分为神类型:a）表示没有穿透防腐涂层的表面开裂；b）表示穿透表面防腐涂层，但对底下各层漆膜基本没有影响的开裂；C）表示穿透整个防腐涂层体系的开裂，可见底材。5.4.7开裂等级的评定表示方法：开裂数量的等级和开裂大小的等级（加括号）。如有可能，可表明开裂的深度。示例：开裂3（S4）b,表示开裂数量3级，开裂大小S4级，开裂穿透表面漆膜未影响底层。5.5起泡等级的检测与评定5 .5.1防腐涂层的起泡等
12、级用起泡的密度和起泡的大小表示。6 .5.2起泡密度的评级应参照GB/T30789.2执行。5.5.3起泡大小等级见表6。5.5.4.起泡大小评定时，应在变压器防腐涂层表面放置带有刻度的塑料尺。表6起泡大小等级等级起泡大小（直径）SO10倍放大镜下无可见的泡Sl10倍放大镜下才可见的泡S2正常视力下刚可见的泡S35mm的泡5.5.5起泡等级的评定表示方法：起泡密度等级和起泡大小等级（加括号）。示例：起泡2（S3）,表示防腐涂层起泡密度为2级，起泡大小为S3级。5.6生锈等级的检测与评定5.6.1变压器的生锈等级用表面防腐涂层的锈点（斑）数量（见表7）和锈点大小（见表8）表示。5.6.2锈点大小
13、评定时，应在变压器防腐涂层表面放置带有刻度的塑料尺。表7锈点（斑）数量等级等级生锈状况锈点（斑）数量（个）0无锈点01很少，几个锈点52有少量锈点6-103有中等数量锈点11154有较多数量锈点16205密集型锈点20表8锈点大小等级等级锈点大小（最大尺寸）SO10倍放大镜下无可见的锈点Sl10倍放大镜下才可见的锈点S2正常视力下刚可见的锈点S35mm的锈点（斑）5.6.3生锈等级的评定表示方法：锈点（斑）数量的等级和锈点大小的等级（加括号）。示例：生锈3（S4）,表示锈点（斑）的数量等级为3级，锈点大小等级为S4级。5.7剥落等级的评定5.7.1变压器防腐涂层剥落的等级用防腐涂层剥落面积和剥
14、落暴露面积的大小（见表9）表示。5.7.2变压器防腐涂层剥落面积的评级应参照GB/T30789.5执行。5.7.3剥落面积的大小等级见表9。5.7.4剥落面积的大小评定时，应在变压器防腐涂层表面放置带有刻度的塑料尺。表9剥落面积的大小等级等级剥落大小（最大尺寸）SO10倍放大镜下无可见剥落SllmmS2W3mmS310mmS4W30mmS530mm5.7.5可根据防腐涂层体系破坏的层次，表示剥落的深度。a）表示表层防腐涂层从下层漆膜上剥落；b）表示整个防腐涂层体系从底材上剥落。5.7.6剥落等级的评定表示方法：剥落面积的等级和剥落大小的等级（加括号）。如有可能，可表示剥落的深度。示例：剥落3（S2）a,表示剥落面积为3级，剥落大小为S2级，表面防腐涂层从下层漆膜上剥落。6综合老化等级评定按变压器防腐涂层服役过程中的单项破坏等级评定涂层老化程度的综合等级，分为0/1/2/3/4/5共六个等级，分别代表涂层耐老化性能的优、良、中、可、差、劣，见表10。表10变压
