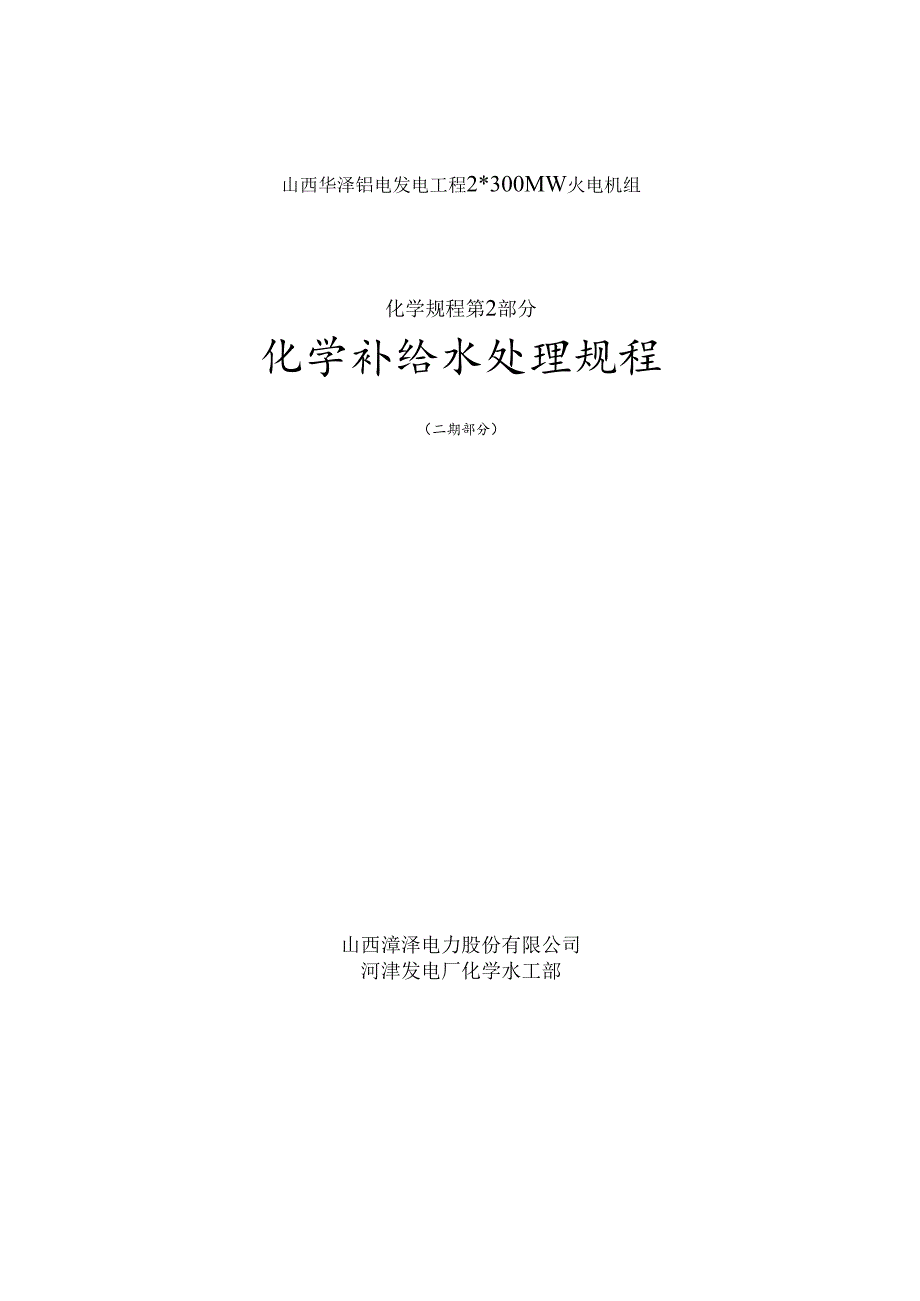

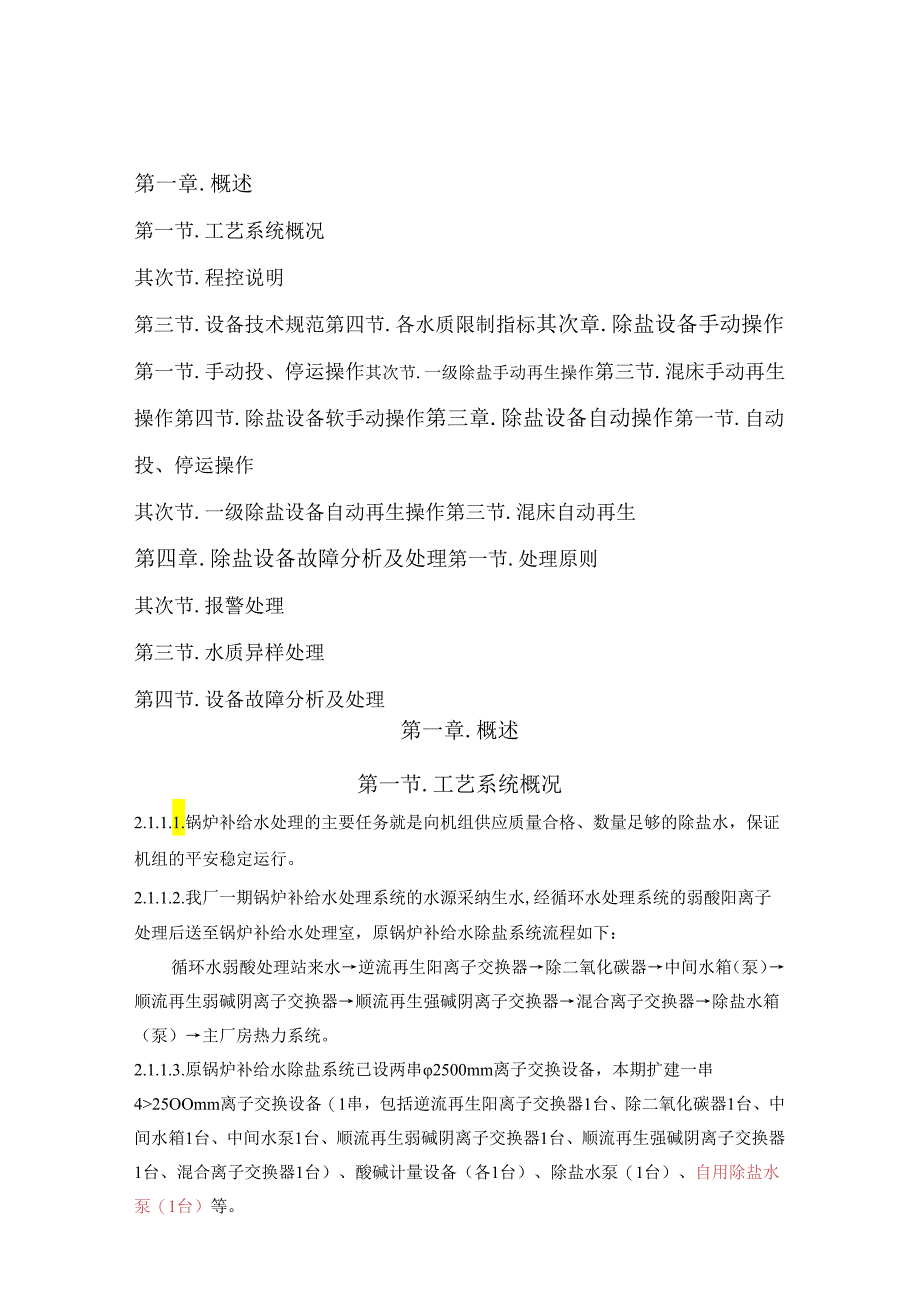

1、山西华泽铝电发电工程2*300MW火电机组化学规程第2部分化学补给水处理规程（二期部分）山西漳泽电力股份有限公司河津发电厂化学水工部第一章.概述第一节.工艺系统概况其次节.程控说明第三节.设备技术规范第四节.各水质限制指标其次章.除盐设备手动操作第一节.手动投、停运操作其次节.一级除盐手动再生操作第三节.混床手动再生操作第四节.除盐设备软手动操作第三章.除盐设备自动操作第一节.自动投、停运操作其次节.一级除盐设备自动再生操作第三节.混床自动再生第四章.除盐设备故障分析及处理第一节.处理原则其次节.报警处理第三节.水质异样处理第四节.设备故障分析及处理第一章.概述第一节.工艺系统概况2.1.1.
2、1.锅炉补给水处理的主要任务就是向机组供应质量合格、数量足够的除盐水，保证机组的平安稳定运行。2.1.1.2.我厂一期锅炉补给水处理系统的水源采纳生水,经循环水处理系统的弱酸阳离子处理后送至锅炉补给水处理室，原锅炉补给水除盐系统流程如下：循环水弱酸处理站来水逆流再生阳离子交换器除二氧化碳器中间水箱（泵）顺流再生弱碱阴离子交换器顺流再生强碱阴离子交换器混合离子交换器除盐水箱（泵）主厂房热力系统。2.1.1.3.原锅炉补给水除盐系统已设两串2500mm离子交换设备，本期扩建一串425OOmm离子交换设备（1串，包括逆流再生阳离子交换器1台、除二氧化碳器1台、中间水箱1台、中间水泵1台、顺流再生弱碱

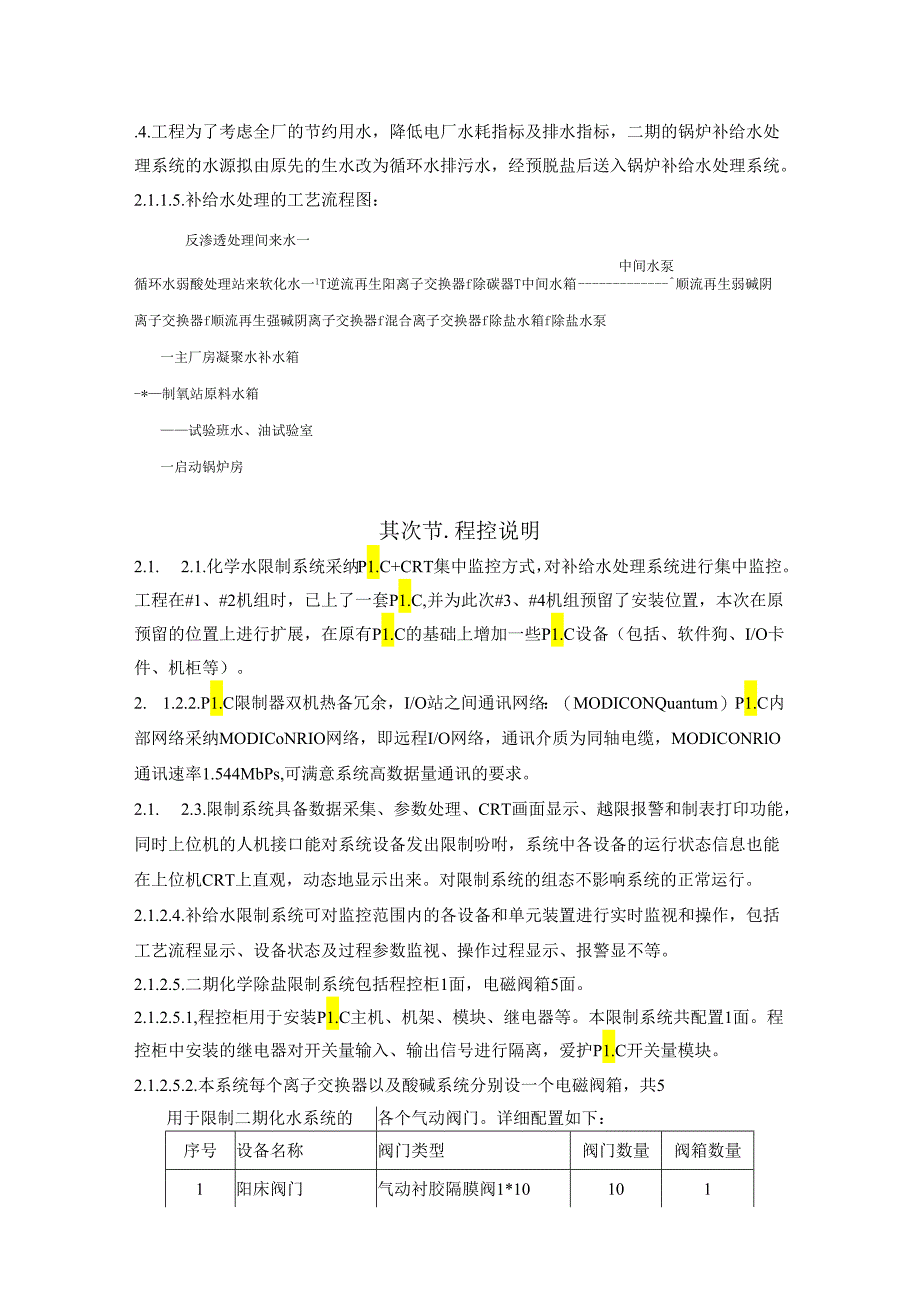

3、阴离子交换器1台、顺流再生强碱阴离子交换器1台、混合离子交换器1台）、酸碱计量设备（各1台）、除盐水泵（1台）、自用除盐水泵（1台）等。.4.工程为了考虑全厂的节约用水，降低电厂水耗指标及排水指标，二期的锅炉补给水处理系统的水源拟由原先的生水改为循环水排污水，经预脱盐后送入锅炉补给水处理系统。2.1.1.5.补给水处理的工艺流程图：反渗透处理间来水一中间水泵循环水弱酸处理站来软化水一1T逆流再生阳离子交换器f除碳器T中间水箱顺流再生弱碱阴离子交换器f顺流再生强碱阴离子交换器f混合离子交换器f除盐水箱f除盐水泵一主厂房凝聚水补水箱-*制氧站原料水箱试验班水、油试验室一启动锅炉房其次节.程控说明2
4、.1. 2.1.化学水限制系统采纳P1.C+CRT集中监控方式，对补给水处理系统进行集中监控。工程在#1、#2机组时，已上了一套P1.C,并为此次#3、#4机组预留了安装位置，本次在原预留的位置上进行扩展，在原有P1.C的基础上增加一些P1.C设备（包括、软件狗、I/O卡件、机柜等）。2. 1.2.2.P1.C限制器双机热备冗余，I/O站之间通讯网络：（MODICONQuantum）P1.C内部网络采纳MODICoNRIO网络，即远程I/O网络，通讯介质为同轴电缆，MODICONRlO通讯速率1.544MbPs,可满意系统高数据量通讯的要求。2.1. 2.3.限制系统具备数据采集、参数处理、C
5、RT画面显示、越限报警和制表打印功能，同时上位机的人机接口能对系统设备发出限制吩咐，系统中各设备的运行状态信息也能在上位机CRT上直观，动态地显示出来。对限制系统的组态不影响系统的正常运行。2.1.2.4.补给水限制系统可对监控范围内的各设备和单元装置进行实时监视和操作，包括工艺流程显示、设备状态及过程参数监视、操作过程显示、报警显不等。2.1.2.5.二期化学除盐限制系统包括程控柜1面，电磁阀箱5面。2.1.2.5.1,程控柜用于安装P1.C主机、机架、模块、继电器等。本限制系统共配置1面。程控柜中安装的继电器对开关量输入、输出信号进行隔离，爱护P1.C开关量模块。2.1.2.5.2.本系统
6、每个离子交换器以及酸碱系统分别设一个电磁阀箱，共5用于限制二期化水系统的各个气动阀门。详细配置如下：序号设备名称阀门类型阀门数量阀箱数量1阳床阀门气动衬胶隔膜阀1*101012阴床阀门气动衬胶隔膜阀2*91823混床阀门气动衬胶隔膜阀1*111114酸碱系统阀门气动衬胶隔膜阀2*361合计4552.1.2.6.化学除盐系统的就地仪表盘（二期部分）2.1.2.6.1.离子交换系统就地仪表盘二期新增两台电导仪，分别测量和显示#3强阴床和#3混床。盘面上设有#3强碱阴床和#3混床取样电磁阀的“程控”，“就地”限制转换开关。2.1.2.6.2.再生系统就地仪表盘此盘装有两台酸碱浓度计，分别用于测量和显
7、示#3酸喷射器出口的酸再生液浓度，#3碱喷射器出口的碱再生液浓度。2.1.2.6.3.混床硅表就地盘此盘装有一台三流路硅分析仪，分别测量和显示#3混床出口水的硅酸根含量。2.1.2.6.4.液碱保温系统，就地仪表盘，用来测量和显示碱计量箱保温系统和输碱管道的加热温度。2.1.2.7.补给水限制系统主要有以下运行限制方式：自动方式、成组单步、远手操和就地电磁阀箱硬手操。正常运行方式为自动方式。2.1.2.7.1.自动方式自动方式可以实现补给水限制系统（受控部分）的自动制水、自动再生、自动补酸碱等。在自动运行方式中，操作人员只需发出自动启动吩咐，补给水限制系统即处于自动运行状态，限制系统自动完成除
8、盐装置的运行、再生（包括自动补酸碱）、过滤器的自动投运、反洗。自动运行起先时，程序自动投运备用的除盐装置，并依据工艺步序自动依次运行，程序依据分析仪表信号推断除盐装置是否失效；当水质分析超标后，程序推断除盐装置失效，并转入自动再生过程。再生过程起先后，限制系统依据液位信号自动执行进酸碱（向除盐装置）和补酸碱（向酸碱计量箱），直至再生完毕,转入备用状态。2.1.2.7.2.成组单步方式限制系统供应成组操作功能，由操作人员依据工艺既定步序发出每一步的执行指令，实现投运、再生等过程的单步操作。成组单步操作分为：一级除盐和混床投运、再生等。每种操作均有对应的操作显示窗口，在操作窗口中显示对应的步序操作
9、按钮，供操作人员操作；显示与步序相关的步序执行时间，以监视操作和运行过程。成组单步操作界面如下图示：（仅为示意图）2.1.2.7.3.远手操远手操指在限制室CRT站上用鼠标或键盘通过程控软件对就地设备进行远程手动操作，包括限制范围内的阀门（电动、气动）、水泵、风机等。该操作方式主要用于单台设备的调试及远方操作。2.1. 2.7.4.就地电磁阀箱硬手操就地电磁阀箱上各电磁阀设“就地/远控”转换开关，或将此开关打向“就地”，程控将不能投运，可用其上的一对一开关对电磁阀进行就地手动限制。2.1.2. 8.进行CRT操作时，先打开显示器的电源开关，再打开工控机上的电源开关进入本系统监控画面。2.1.2
10、.8.1.手动限制：每次P1.C加电后。系统均处于“解列”状态，切入要操作的画面，按“操作台”按钮，调出操作方式限制画面，选择“手动”限制方式，对阀门进行限制。2.1.2.8.2.半自动限制：将画面切到所须要的分画面，即可对其进行操作，如设备启、停时，将限制方式选为“程控”，按“运行”按钮。设备再生时将限制方式选为“程控”，按“再生”按钮，在分画面上按“失效确认”和“起先再生”按钮。（在再生之前先按“停止”按钮，退出“运行”状态，否则不能进行其它操作）。2.1.2.8.3.全自动：操作台中设置了总自动“允许”和“启动”、“停止”、“解列”按钮，即若将全部方式选作“程控”，然后按总自动“允许”，
11、再按总自动“启动”，则全部选人设备将投入运行。对于“再生”不设总自动功能，只能半自动进行。但在任何限制方式，无论是执行“运行”，还是“再生”，“总停止”均起作用。2.1.2.8.4.成组再生：将方式选为“成组”，再按“再生”在分画面上按“失效确认”和“起先再生”按钮，即可进行“步选”，即通过按钮选中其中任一步，其标记灯闪动，表示该步被选中，然后按“步选启动”按钮，其标记停止闪动，变为红色平光，表示该步已起先执行。执行时间达到设定值时，本步开启的阀门将关闭，标记自动跳向下一步，即下步序的标记将闪动，若想执行之，按“步选启动”按钮，若想执行其它步序则按“步选停止”按钮，可选其它步序。在成组再生中还
12、设置了“步延”按钮，在某一步执行过程中，运行人中如认为此步须要比设定时间延长执行，则按“步延”按钮，本步序在设定时间到后，将接着执行，直到再次按下“步延”按钮为止。“运行步延”功能是延长在除盐系统起先投运前执行的“冲洗”、“串洗”步序，再次按“运行步延”可停止步延。为便利运行还特殊设计了“转程控”功能，即限制方式选为“成组”，然后选中其中任一步序，其标记灯闪动，然后按“转程控”按钮，再按“步选启动”按钮，这时程序将依据“程控”方式，从被选中的步序起先依次进行，直到“停床备用”。2.1.2.9.采纳程控操作时的留意事项：2.1.2.9.1,每次“步选启动”之前，只允许选中其中一步，若选中两步以上
13、，则必需按“步选停止”按钮，使其标记熄灭，再重新选择，否则程序将发生混床。2.1.2.9.2.无论是“程控”还是“成组”执行各步序时，若阀门动作超过肯定时间，则发生“阀门故障”报警信号，步序将停止在正在执行的某步上，各阀门将保持现状。这时运行人员可检查推断是阀门故障还是阀门正常开、关到位，只是阀门反馈信号未能传来，假如只是后者，则将阀门故障复位，程序可接着往下执行，同时填写缺陷单，通知程仪班处理，若是前者则按“再生停止”按钮，使程序停止执行，检修阀门。2.1.2.9.3.再生只能选中其中一台进行“再生”。2.1.2.10.程控框图就地电磁阀箱一阀门2.1.2.10.1.台盘操作一P1.C-输出
14、单元一MCC柜一泵2.1.2.10.2.就地限制箱一就地阀门-P1.C-CRT显示2.1.2.11.化学除盐系统在限制室可监视下列参数：阳床进水流量（带累计流量）阳床进除盐水（自用水）流量阴床出水流量阴床进除盐水流量混床进水流量（带累计流量）混床进除盐水（自用水）流量阴床出水导电度混床出水导电度混床出水SiOz电动机电流除碳器中间水箱水位除盐水箱水位2.1.2.12.化学除盐系统设下列就地显示仪表：自用除盐水泵出口压力中间水泵出口压力除盐水泵出口压力阳床进水流量（带累计流量）阳床进除盐水（自用水）流量阴床出水流量阴床进除盐水流量混床进水流量（带累计流量）混床进除盐水（自用水）流量除盐水箱水位2
15、.1.2.13.化学除盐系统在限制室设下列报警信号:除碳器中间水箱水位高除碳器中间水箱水位低除盐水箱水位高除盐水箱水位低阴床出水导电度高混床出水导电度高混床出水硅值高2.1.2.14.酸碱系统在限制室可监视下列参数：酸计量箱液位碱计量箱液位酸喷射器出口酸浓度碱喷射器出口碱浓度酸喷射器进除盐水流量碱喷射器进除盐水流量2.1.2.15.酸碱系统设下列就地显示仪表：酸计量箱液位碱计量箱液位酸喷射器入口除盐水流量碱喷射器入口除盐水流量酸喷射器出口酸浓度碱喷射器出口碱浓度2.1.2.16.酸碱系统在限制室设下列报警信号：酸计量箱液位高酸计量箱液位低碱计量箱液位高碱计量箱液位低2.1.2.17.在限制室还有下列报警信号或状态显示：限制电源消逝（报警）限制气源压力低（报警）主要阀门开、关状态电动机故隙（报警）设备运行状态信号（包括风机、泵等设备）2.1. 2.18.补给水处理的工艺流程图：反渗透处理间来水中间水泵循环水弱酸处理站来软化水-逆流再生阳
