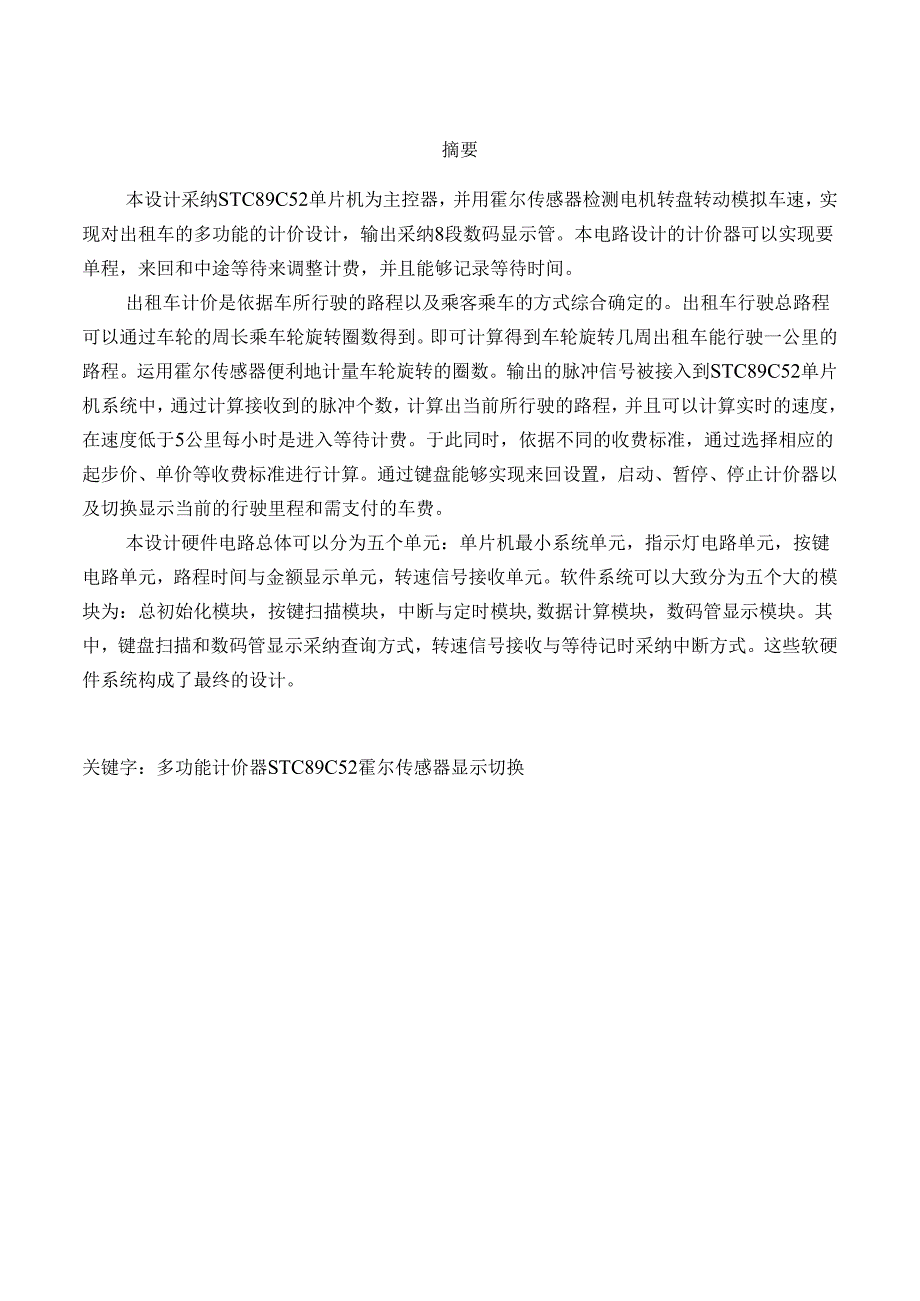

1、摘要本设计采纳STC89C52单片机为主控器，并用霍尔传感器检测电机转盘转动模拟车速，实现对出租车的多功能的计价设计，输出采纳8段数码显示管。本电路设计的计价器可以实现要单程，来回和中途等待来调整计费，并且能够记录等待时间。出租车计价是依据车所行驶的路程以及乘客乘车的方式综合确定的。出租车行驶总路程可以通过车轮的周长乘车轮旋转圈数得到。即可计算得到车轮旋转几周出租车能行驶一公里的路程。运用霍尔传感器便利地计量车轮旋转的圈数。输出的脉冲信号被接入到STC89C52单片机系统中，通过计算接收到的脉冲个数，计算出当前所行驶的路程，并且可以计算实时的速度，在速度低于5公里每小时是进入等待计费。于此同时
2、，依据不同的收费标准，通过选择相应的起步价、单价等收费标准进行计算。通过键盘能够实现来回设置，启动、暂停、停止计价器以及切换显示当前的行驶里程和需支付的车费。本设计硬件电路总体可以分为五个单元：单片机最小系统单元，指示灯电路单元，按键电路单元，路程时间与金额显示单元，转速信号接收单元。软件系统可以大致分为五个大的模块为：总初始化模块，按键扫描模块，中断与定时模块,数据计算模块，数码管显示模块。其中，键盘扫描和数码管显示采纳查询方式，转速信号接收与等待记时采纳中断方式。这些软硬件系统构成了最终的设计。关键字：多功能计价器STC89C52霍尔传感器显示切换书目1概述11.l功能要求11.2 设计参

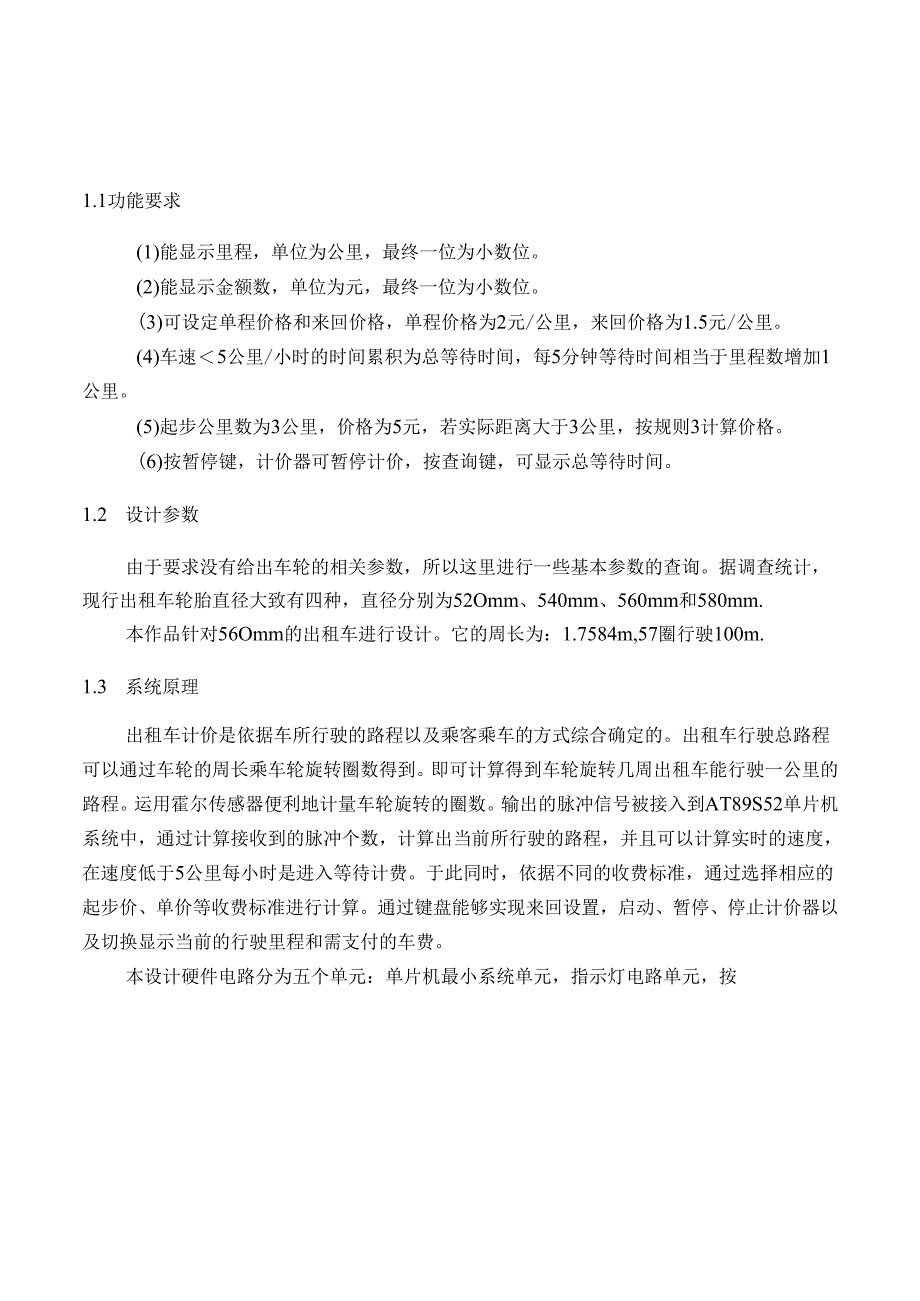

3、数11.3 系统原理12系统总体方案及硬件设计22.1 系统总体方案22.2 单片机最小系统单元22.3 转动信号采集单元42.4 显示单元52.5 键盘与指示单元53软件设计73.1 总体流程73.2 计算模块73.3 键盘扫描83.4 显示程序84Proteus软件仿真95课程设计体会10参考文献10附1源程序代码12附2系统原理图191.1功能要求(1)能显示里程，单位为公里，最终一位为小数位。(2)能显示金额数，单位为元，最终一位为小数位。(3)可设定单程价格和来回价格，单程价格为2元/公里，来回价格为1.5元/公里。(4)车速5公里/小时的时间累积为总等待时间，每5分钟等待时间相当于
4、里程数增加1公里。(5)起步公里数为3公里，价格为5元，若实际距离大于3公里，按规则3计算价格。(6)按暂停键，计价器可暂停计价，按查询键，可显示总等待时间。1.2 设计参数由于要求没有给出车轮的相关参数，所以这里进行一些基本参数的查询。据调查统计，现行出租车轮胎直径大致有四种，直径分别为52Omm、540mm、560mm和580mm.本作品针对56Omm的出租车进行设计。它的周长为：1.7584m,57圈行驶100m.1.3 系统原理出租车计价是依据车所行驶的路程以及乘客乘车的方式综合确定的。出租车行驶总路程可以通过车轮的周长乘车轮旋转圈数得到。即可计算得到车轮旋转几周出租车能行驶一公里的路
5、程。运用霍尔传感器便利地计量车轮旋转的圈数。输出的脉冲信号被接入到AT89S52单片机系统中，通过计算接收到的脉冲个数，计算出当前所行驶的路程，并且可以计算实时的速度，在速度低于5公里每小时是进入等待计费。于此同时，依据不同的收费标准，通过选择相应的起步价、单价等收费标准进行计算。通过键盘能够实现来回设置，启动、暂停、停止计价器以及切换显示当前的行驶里程和需支付的车费。本设计硬件电路分为五个单元：单片机最小系统单元，指示灯电路单元，按键电路单元，路程时间与金额显示单元，转速信号接收单元。软件系统分为五个大的模块为：总初始化模块，按键扫描模块，中断与定时模块，数据计算模块，数码管显示模块。其中，
6、键盘扫描和数码管显示采纳查询方式，转速信号接收与等待记时采纳中断方式。这些软硬件系统构成了最终的设计。2系统总体方案及硬件设计2.1 系统总体方案本设计可以分为五个单元，单片机最小系统单元，指示灯电路单元，按键电路单元，路程时间与金额显示单元，转速信号接收单元，如下图：指示灯电路|i/K/1YAT89S52/单片机f/1）路程/等待时间显示）计费金额显示）转速信号接收电路2.2 单片机最小系统单元主控机系统采纳了Atmel公司生产的AT89S52单片机，它含有256字节数据存储器，内置8K的电可擦除F1.ASHROM,可重复编程，大小满意主控机软件系统设计。AT89S51芯片的40个引脚功能为
7、：VCC电源电压。GND接地。RST复位输入。当RST变为高电平并保持2个机器周期时，将使单片机复位。WDT溢出将使该引脚输出高电平，设置SFRAUXR的DlSRTO位（地址8EH）可打开或关闭该功能。DISKRTO位缺省为RESET输出高电平打开状态。XTA1.l反向振荡放大器的输入及内部时钟工作电路的输入。XTA1.2来自反向振荡放大器的输出。PO一组8位漏极开路型双向I/O口。也即地址/数据总线复用口。作为输出口用时，每位能驱动8个TT1.逻辑门电路，对端口写“1”可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上
8、拉电阻。在FlaSh编程时，PO接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。Pl口一个带内部上拉电阻的8位双向I/O11,P1的输出缓冲级可驱动（汲取或输出电流）4个H1.逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口运用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。FIaSh编程和程序校验期间，Pl接收低8位地址。P2口一个带内部上拉电阻的8位双向I/OoPl的输出缓冲级可驱动（汲取或输出电流）4个TT1.逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口运用时，因为
9、内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。在访问外部程序存储器或16位地址的外部数据存储器时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器时，P2口线上的内容在整个访问期间不变更。FlaSh编程和程序校验期间，P2亦接收低8位地址。P3口一个带内部上拉电阻的8位双向I/O口0P3的输出缓冲级可驱动（汲取或输出电流）4个TT1.逻辑门电路。对P3口写“1”时，它们被内部的上拉电阻把拉到高电并可作输入端口。作输入端口运用时，被外部拉低的P3口将用上拉电阻输出电流。P3除了作为一般的I/O口线外，还作特别功能口。原理图如下：2.3 转动信号采集单元转动信号采集是利用霍尔传
10、感器来实现的，转轮每转动一周，霍尔传感器发出一个脉冲，然后发给单片机的外部中断O端口P3.2,通过中断来接受传感器的P3.2AT89S52霍尔传感器信号。2.4 显示单元采纳两个四个一组的八位数码管来显示，组显示金额，另一组显示路程与等待时间协作按键来切换。数据端都用单片机PI口，片选端分别接在P2口的高四位和低四位。它们的连线如下：-时间潞程金额HHHCJJ23456J9*12JT1P3.6-WRP3.7/RD15U1(P3.2lNf)161700H5况。如图显示的状态设置为:单程,车速大于5kmh,当路程等于4.5km时的显示状5课程设计体会经过这些天有关于出租车计价器的课程设计，使我对单
