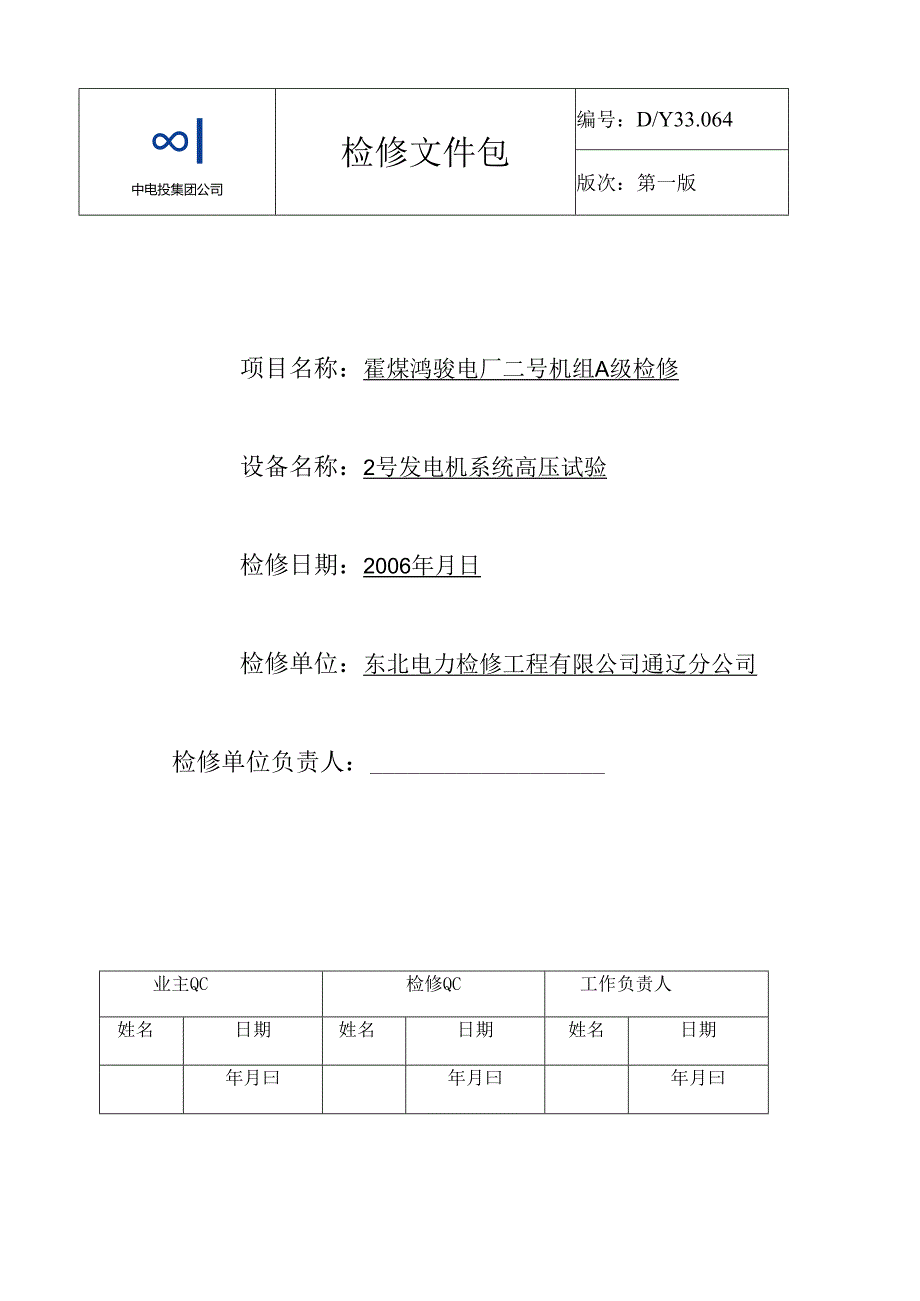

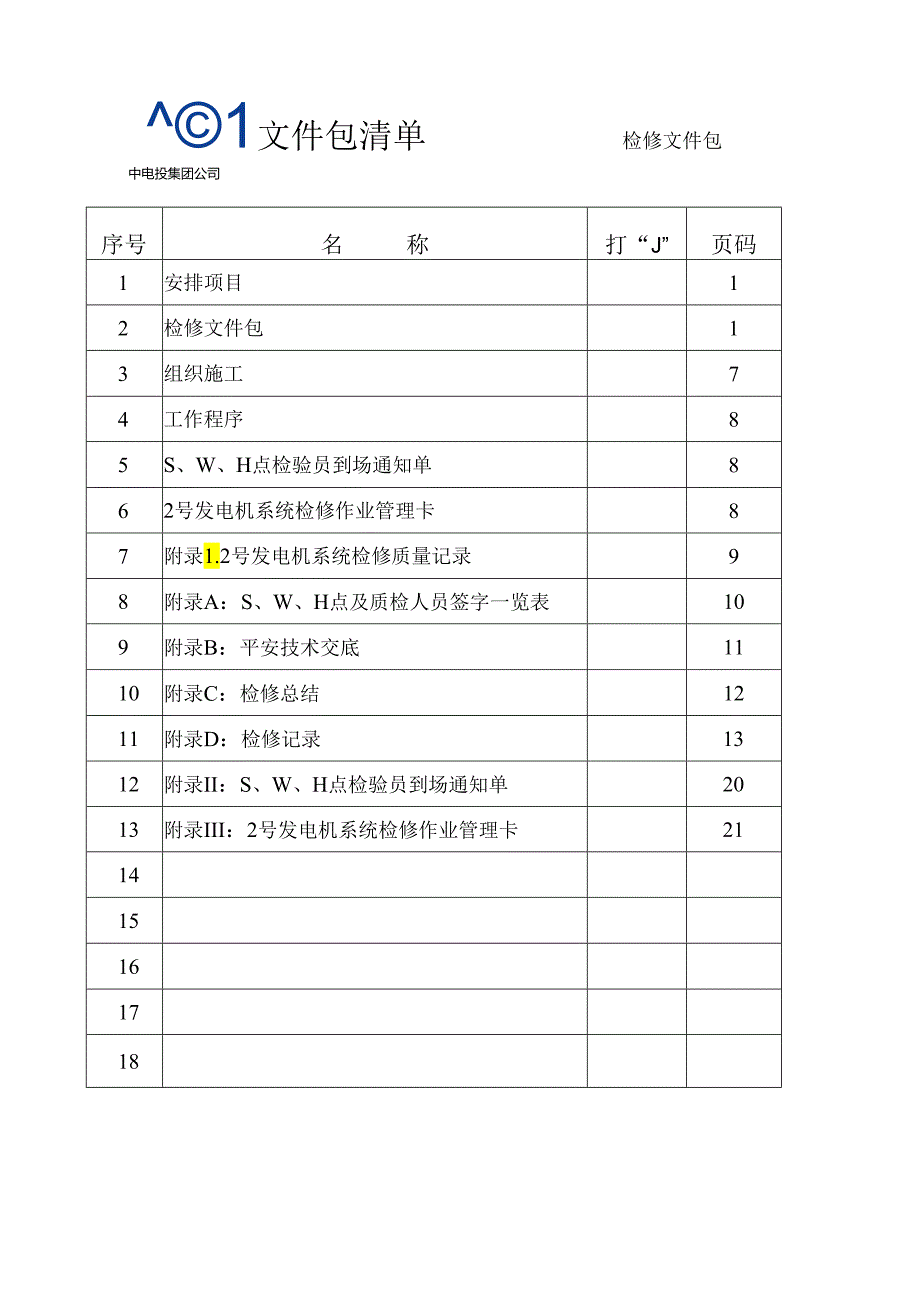

1、l中电投集团公司检修文件包编号：D/Y33.064版次：第一版项目名称：霍煤鸿骏电厂二号机组A级检修设备名称：2号发电机系统高压试验检修日期：2006年月日检修单位：东北电力检修工程有限公司通辽分公司检修单位负责人：业主QC检修QC工作负责人姓名日期姓名日期姓名日期年月曰年月曰年月曰检修文件包批准页项目名称：2号发电机系统高压试验批准：复审：审核：初审：受控状态：版次：第一版编写：编写时间：2006年Ol月20日发布时间：2006年03月01日东北电力检修工程有限公司通辽分公司1文件包清单检修文件包中电投集团公司序号名称打“J”页码1安排项目12检修文件包13组织施工74工作程序85S、W、H
2、点检验员到场通知单862号发电机系统检修作业管理卡87附录1.2号发电机系统检修质量记录98附录A：S、W、H点及质检人员签字一览表109附录B：平安技术交底1110附录C：检修总结1211附录D：检修记录1312附录II：S、W、H点检验员到场通知单2013附录III：2号发电机系统检修作业管理卡2114151617181 .安排项目1.1 作业项目内容发电机系统试验。1.2 作业项目概况发电机试验详细项目：绝缘电阻、直流电阻、直流耐压和泄漏电流、修前沟通耐压、转子绕阻的沟通阻抗和功率损失、轴电压、空载特性、短路、氧化锌灭磁电阻、PT、CT、发电机出口避雷器试验。1.3 作业项目完成时间、进
3、度1.4 作业项目完成工日：作业项目完成工日401.5 作业项目费用消耗:作业项目安排费用5。0千元。1.6 作业项目平安技术指标平安指标不发生试验设备损坏事故、不发生误推断事故、不发生人身感电及以上人身事故。技术指标隐患发觉率达100%、修后试验合格率100%、试验数据符合规程规定、质量记录齐全、完整。1.7 作业项目文件要求作业过程中执行本检修文件包，作业完成后要移交质量记录。2 .检修文件包2.1施工程序、时间进度、作业人员责任职责试验人验收入检查人负责人班长班长负责人技术员班长技术员负责人技术员班长技术员作业组成员技术员技术员作业组成员技术员分公司专工作业组成员技术员分公司专工2.1
4、执行标准规程：D1./596-1996电力设备预防性试验规程2.2 材料、备件清单试验线IOA铅丝白布带2.4施工工器具清单摇表2500V调压器DT-30KVA/0-420V电源盘220V双臂电桥QJ44升压变CQSB-20KVA6.6KV50KV0.4KV电压表300V（0.5级）直流发生器200KV可调电抗器CHX-150KVA/50KV限制台DCG-20KVA0.4KV2.5平安措施、作业危急点及限制措施2.5.1作业危急点和限制措施2.5.1.1拆接临时电源时，带好线手套，验电后确认电源已断开，再拆接线。2.5.1.2试验中一人加压一人监护，试验中做呼唱呼应，防止误加压。2.5.1.3
5、绝缘试验后充分放电。2.5.1.4工作负责人比照工作票检查平安措施。2.5.1.5工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电部位清晰明白，方可工作。2.5.1.6设好围栏，防止非试验人员误入试验区造成感电。2.5.1.7试验设备和被试设备接地采纳双重接地。2.5.2文明施工2.5.2.1仔细执行电业平安规程的有关规定，办理第一种工作票。2.5.2.2工作前由工作负责人检查工作票所载平安措施是否完备，值班员所做的平安措施是否符合现场实际条件。2.5.3.3工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电设备人人明白，方可工作。2.5.3.4进入检修现场必需戴好平
6、安帽，穿工作服。2.5.3.5看清设备名称和编号，防止走错间隔。2.5.3.6工作结束后，清理试验现场。2.6作业内容、工艺要求及标准2.6.1打算工作2.6.1.1检查好工作票所列的平安措施齐全，检查被试验设备两侧确已断开。2.6.1.2全体工作组成员清晰带电部位。2.6.1.3打算好试验设备和试验线.2.6.2工作程序2.6.2.1接受分公司下达的试验任务，核对发电已经检修完毕。2.6.2.2进行试验接线，检查接线正确，试验仪器仪表选择合理，表计量程适当。2.6.2.3进行空试试验、调整间隙。空试无误降压放电，放电棒放在高压输出端。叵2.6.3试验W2/32.6.3.1发电机转子试验2.6
7、.3.1.1打算好调压器、50/5的电流互感器、电压表、电流表、功率表等试验仪器，接好线后并经其次人核查后,接线正确,试验仪器仪表选择合理,表计量程适当。2.6.3.1.2用500V及以下兆欧表测量转子绕组对轴、绑线、及绑线对轴绝缘电阻。2.6.3.1.3接入转子绕组，读取50V、100V、150V、170V、220V对应的电流、功率值；升压达到220V后马上降压，至零后拉开电源刀闸。JE危急点：感电限制措施：测量完毕充分放电。2.6.3.1.4测量定子绕组的直流电阻.1.5复测绝缘电阻。拆试验线、整理试验设备，结束试验2.6.3.2发电机交、直流耐压试验。2.6.3.2.1兆欧表或依据相色正
8、确区分每相绕组；将兆欧表“火”接一相绕组，将“地”接电机外壳（电机必需接地良好），分别测量该相（非被试相短路）的绝缘电阻，并记录60S：60S的数据，测量完毕先将“火”取下；再将兆欧表停摇，并对设备充分放电2.6.3.2.2绝缘电阻合格、空试正常后，接被试相绕组零起升压，在0.5Un、1.0Un、1.5Un、2.0Un电压下停留Imin并做记录；升压达到2.5Un电压，记录15S、60S的泄漏电流值后，马上缓慢降低电压，至零后拉开刀闸K并合上表计短路刀闸放电。2.6.3.2.3复测绝缘电阻、汲取比同时接入补偿回路并进行补偿。直流耐压合格后，进行沟通耐压接线，并经两人以上检查核对后，零起升压到1
9、.05-1.lUn,进行放电间隙调整，间隙距离精确。降压后在高压侧挂好地线接好，将一相绕组接试验设备高压侧后，再将地线取下，零起升压在0.5Un.1.OUn、1.5Un各电压停留Imin做好记录，升压达到时间后马上缓慢降压，挂好接地线。回回I危急点：感电限制措施：设好围栏，特殊是内部警戒线必需设好；试验设备接地应采纳双重接地,接地点不得与被试设备接地点为同一点。2.6.3.2.4测试完毕复测绝缘电阻。试验结束,拆除试验线、整理试验设备2.6.3.2.5如此依次测量另外两相试验、并记录当时温度。2.6.3.3发电机励磁系统试验2.6.3.3.1进行试验接线，检查接线正确，仪表选择合理，表计量程适
10、当，进行空试试验2.6.3.3.2用100OV兆欧表测发电机转子电缆及正、负母线绝缘、主励转子电缆绝缘；付励电缆绝缘；至备励电缆；主励定子母线绝缘。叵.危急点：感电限制措施：测量完毕后充分放电。直流耐压完毕后充分放电2.6.3.4测量发电机轴承绝缘2.6.3.4.1将兆欧表“1.”线接发电机轴承，将“E”线接电机外壳测量绝缘电阻。2.6.3.4.2将兆欧表“1.”线接励磁机轴承，将“E”线接电机外壳测量绝缘电阻，测量完毕肯定要充分放电。2.6.9.3.5发电机出口及中性点电压互感器试验2.6.3.5.1工作票所列的平安措施齐全，全体工作成员清晰带电部位，打算好试验仪器，接完线进行空试。2.6.
11、3.5.2摇表“1.”线接各绕组，将兆欧表“E”线接电压互感器外壳，分别100OV兆欧表测量一次绕组、二次绕组（非被试绕组短路）的绝缘电阻，并记录；60S的数据，测量完毕先将“火”线取下再将兆欧表停摇，并对设备充分放电。2.6.3.5.3绝缘电阻合格后用2500V兆欧表分别对各绕组（非被试绕组短路接地）进行沟通耐压；2.6.3.5.4分别测量各绕组直流电阻试验2.6.3.5.5分别测量变比，与铭牌标记相符。2.6.3.6发电机出口及中性点电流互感器2.6.3.6.1检查好工作票所列的平安措施齐全，全体工作成员清晰带电部位，打算好试验仪器，接完线进行空试。2.6.36.2将兆欧表“E”线接各绕组
12、,将兆欧表“1.”线接电压互感器外壳，分别100OV兆欧表测量一次绕组、二次绕组（非被试绕组短路）的绝缘电阻，并记录；60S的数据，测量完毕先将“1.”线取下再将兆欧表停摇，并对设备充分放电。2.6.3.6.3绝缘电阻合格后用2500V兆欧表分别对各绕组（非被试绕组短路接地）进行沟通耐压。2.6.3.7发电机定子修后直流耐压试验2.6.3.7.1检查好工作票所列的平安措施齐全，全体工作成员清晰带电部位，打算好发电机试验装置，进行空试。2.6.3.7.2用QJ44双臂电桥测量定子直流电阻。2.6.3.7.3用2500V摇表测量被试相绕组的绝缘电阻（非测试相短路接地）。2.6.3.7.4空试正常后
13、，接被试相绕组零起升压，在0.51；11、1.0111、1.51111、2.01；11电压下停留Imin并做记录；升压达到2.5Un电压，记录15S、60S的泄漏电流值后，马上缓慢降低电压，至零后拉开刀闸K并合上表计短路刀闸放电。叵S4危急点：感电限制措施：设好围栏，特殊是内部警戒线必需设好；试验设备接地应采纳双重接地,接地点不得与被试设备接地点为同一点。2.6.3.7.5复测绝缘电阻、汲取比同时接入补偿回路并进行补偿。然后进行其它两相试验.2.6.3.8发电机动态转子试验IW3/32.6.3.8.1打算好调压器、50/5的电流互感器、电压表、电流表、功率表等试验仪器，接好线后并经其次人核查后
