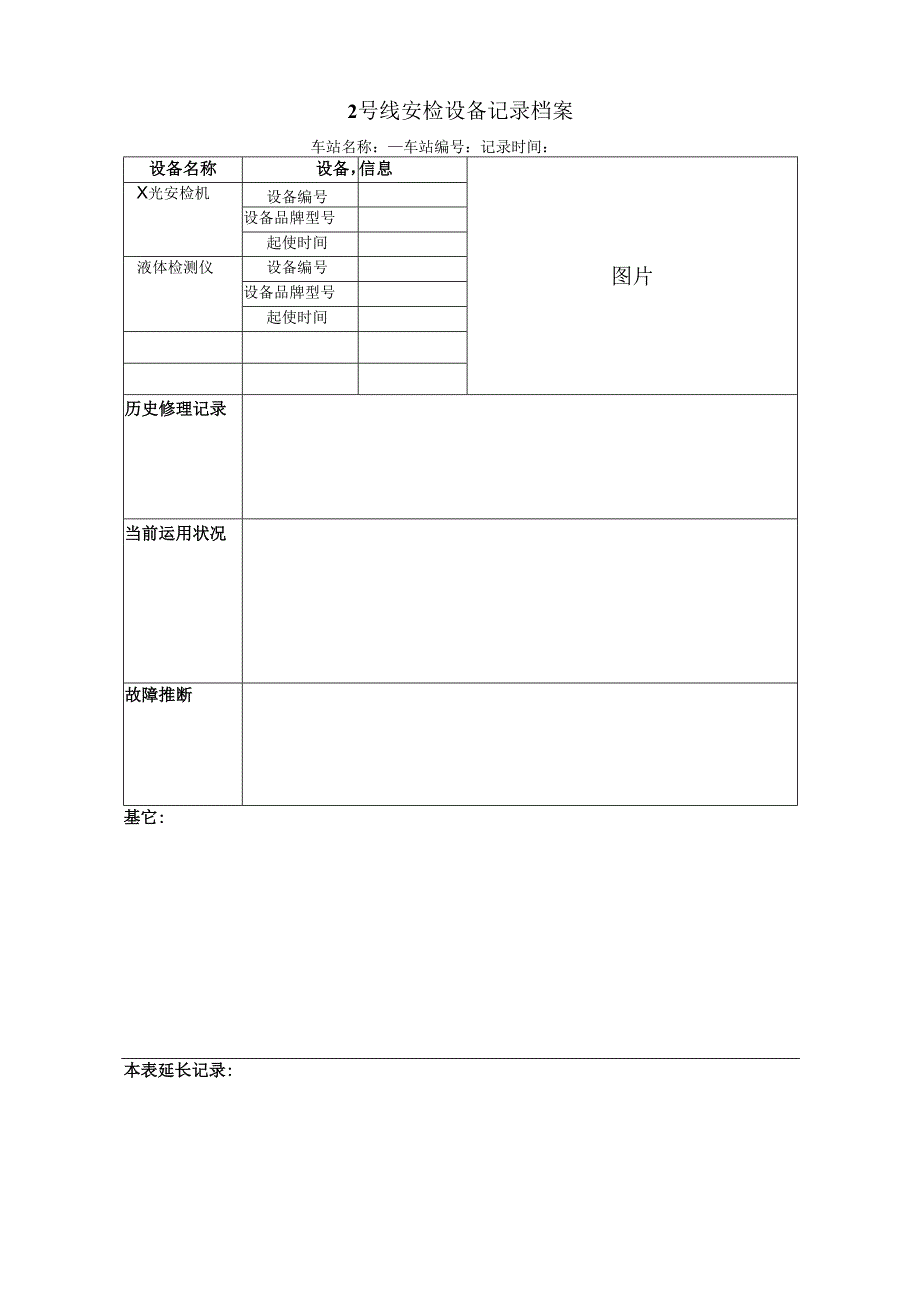

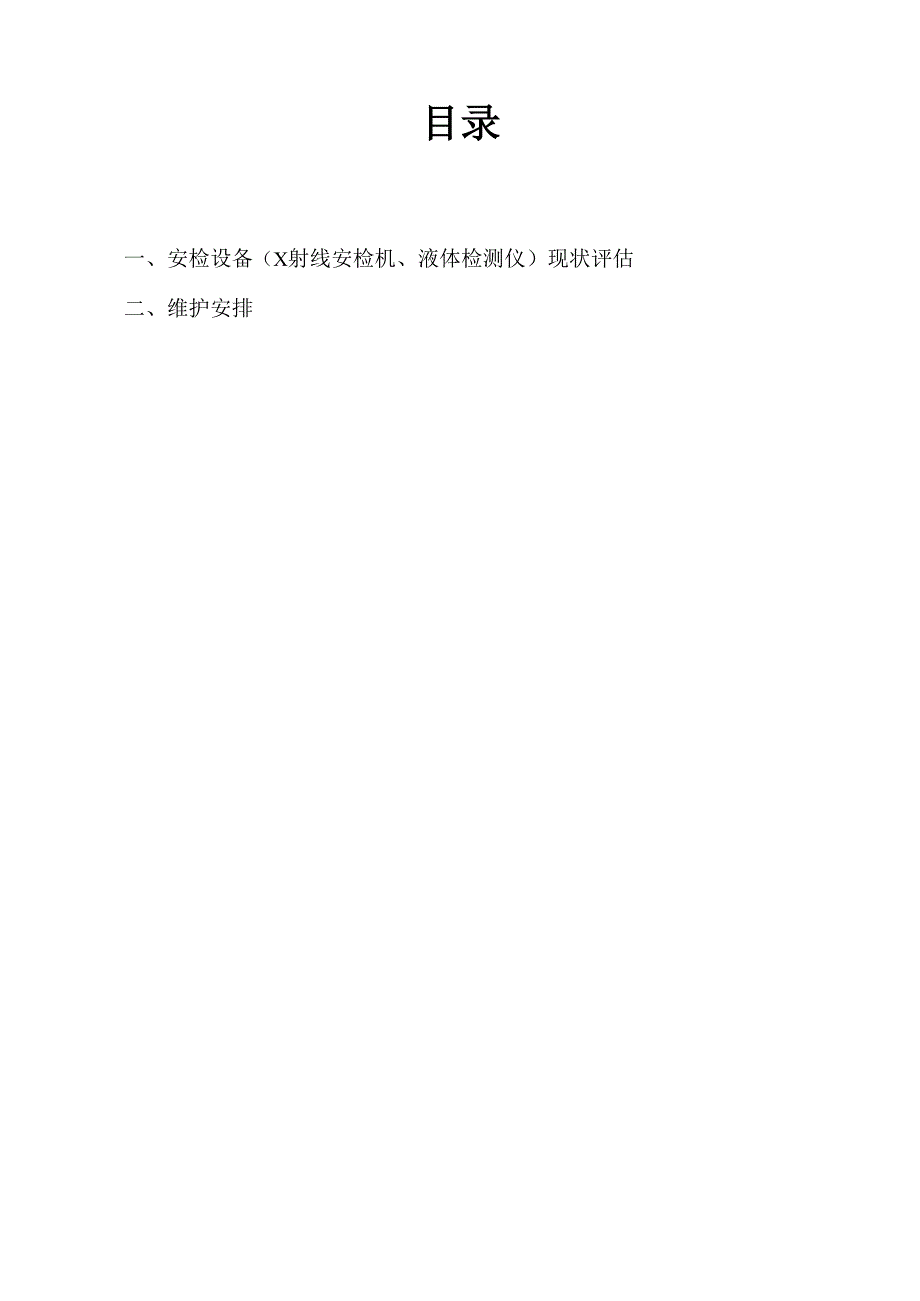

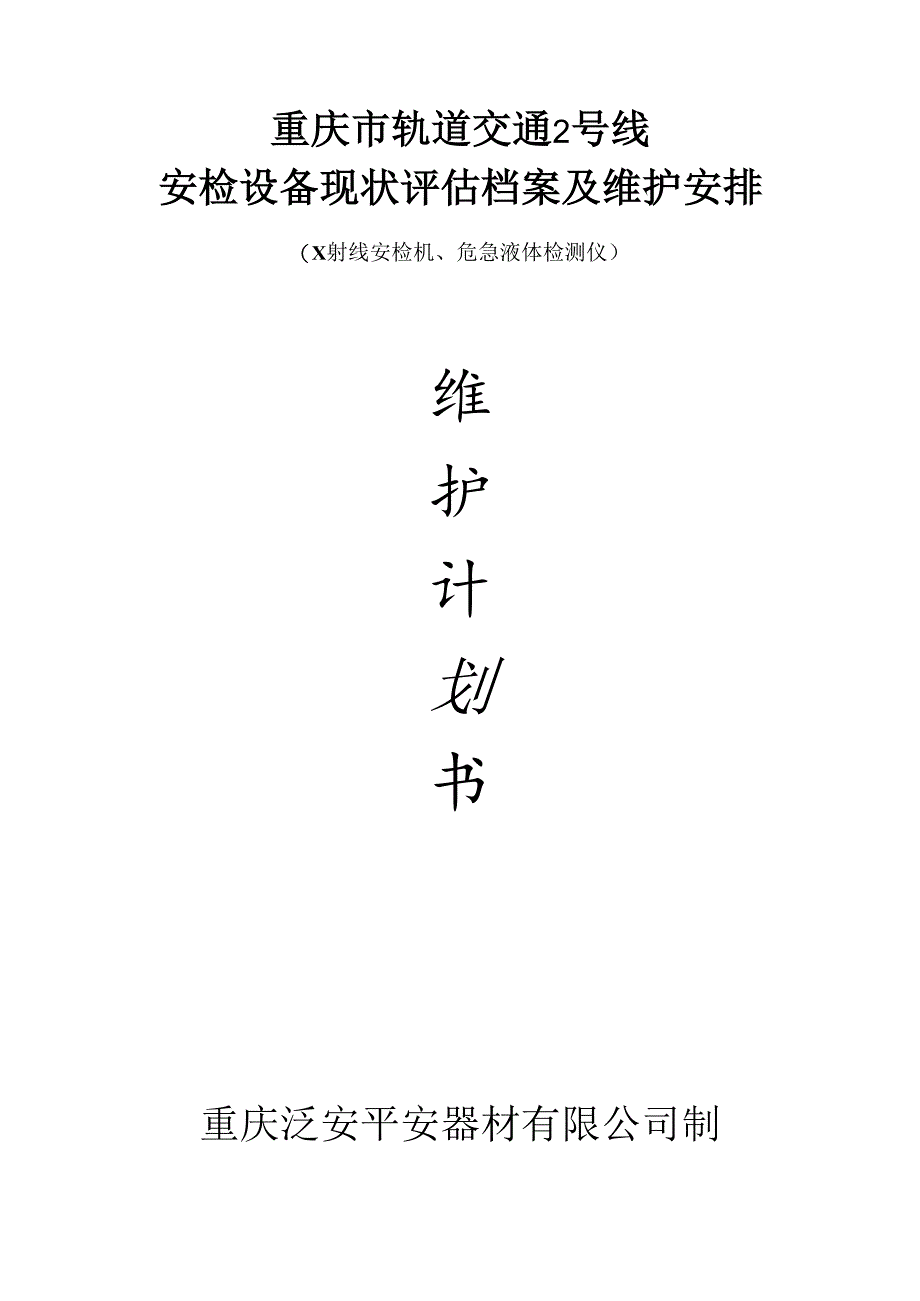

1、重庆市轨道交通2号线安检设备现状评估档案及维护安排（X射线安检机、危急液体检测仪）维护计划书重庆泛安平安器材有限公司制目录一、安检设备（X射线安检机、液体检测仪）现状评估二、维护安排2号线安检设备记录档案车站名称：车站编号：记录时间：设备名称设备，信息图片X光安检机设备编号设备品牌型号起使时间液体检测仪设备编号设备品牌型号起使时间历史修理记录当前运用状况故障推断基它:本表延长记录:X光安检机每周巡检表（格式）车站名称及编号：设备名称及型号：设备编号:序号巡检项目巡检方式巡检结果12345巡检结果看法或处理方式：注：结果正常划“异样划“X”并在巡检结果栏说明详细缘由。巡检时间：年_月_日一时=分
2、巡检小组负责人（签字）：现场操作负责人（签字）：巡检单位：重庆泛安平安器材有限公司X光安检机每月保养流程（格式）车站名称：设备名称及型号：设备编号；序号保养项目保养方式及相关工具巡检结果1234567保养结果看法或处理方式：注：结果正常划“异样划“X”并在保养结果栏说明详细缘由。保养时间：年_月_日一时分保养小组负责人（签字）：现场操作负责人（签字）：保养单位：重庆泛安平安器材有限公司公司专用工具列表序号设备名称型号或规格数量单位1示波仪SDS1062C1台2万能表东方IOl-HJ三若干套3电烙铁500W/800W/1200W若干把4汽油发电机原田5000W1台5手持测温枪玛雅v2000型1只
3、6水平仪RIKEN精密1只7红外测距仪CP3007型1套8线路故障分析仪特视HVT-2000型1套9吸焊枪HOl-6型1套10管线探测仪RD4000型1套11手持式辐射检测仪SamRAE9401台12叉车、平板拖车2T2台13冲击钻XX大于5只14电钻XX大于8只15电焊机广州箭牌120OW216线束自动接头器E0C-31套17空压机新亚斯特2台18交通工具车牌：渝AFA765,渝AFA760,渝A78P383辆19手提式工具套装尖嘴钳、活动扳手、美工刀、电工胶带、等若干套三、X光安检机的保养和常见故障分析射线平安检查系统是电子产品与机械产品相结合的高科技设备,其中包含了软件编程、射线放射与限
4、制、图像处理、辐射屏蔽防护、物体传输与同步技术、综合限制技术等众多学科。因此，我们不仅要了解机器的技术性能、结构原理及操作流程，同时还要擅长做日常的维护和保养工作，以便充分发挥其效能，延长运用年限，既要保证设备365天正常运转，也要保证设备对人身的平安。1.1日常维护、保养为保证设备的实际工作状况与说明书中的技术指标保持一样，设备应当进行定期检查并做相关的调整。维护工作必需是经过相关培训后，得到本公司认可的人员进行。在设备的硬件维护保养过程时，必需在断电以后才能够进行。1、正常的维护工作（1）设备应当安装在通风、灰尘少、干燥的环境中，忌高温、潮湿和日光的干脆照耀。（2）保养时先对设备除尘，用毛
5、刷和吸尘器将灰尘清除干净。（3）发觉元件或者接线头有松动的现象，要马上进行紧固。（4）有元器件锈蚀时，必要状况下进行更换。（5）假如有元器件损坏时，应查明缘由，解除故障后再行更换新的器件。器件更换以后，相关的参数都要进行调整，然后才能正常运用。（6）维护时不能让异物或者液体进入设备，以防引起漏电或者引发事故。2、维护和保养的详细内容(1)检查设备上方的电源指示灯。在设备上电时，绿色的指示灯亮。(2)检查设备上方的X射线指示灯。射线放射时，红色的指示灯亮。(3)检查通道上方的紧急停止按钮。按下紧急停止按钮，设备能马上断电。按钮没有复位时，设备不能进行再次起动。(4)检查通道上方的钥匙开关钥匙开关
6、接通以后，起动按钮才能起动设备。射线停止按钮能够将射线限制器的电源断开。假如钥匙开关变得不够灵敏，要进行更换。(5)检查触摸屏上是否和屏幕图像对应例：按下缩放键，图像能够缩放；按下图像处理键，显示的图像能够做相应的变换。(6)检查入口的光障在运转的传送带上放上不透亮的物体，射线能够正常开启。设备断电后，用干的绸布将光障的镜头和通道壁上安装的玻璃擦拭干净。(7)检查电动滚筒按下相应的按键，电动滚筒能够按预定的方向运转及停止。滚筒的噪声正常，不漏油。(8)检查探测盒和准直器上的行程开关拆下随意一块盖板，射线都能够停止放射。(9)检查传送带的偏离检查传送带是否相对于马达已经偏离。(10)检查散热口检
7、查散热口是否被遮挡，并清除其上的灰尘。1.2修理与调整平安留意事项1 .修理过程中，不能有异物、水滴进入设备，避开引起设备损坏或者平安事故。2 .设备中有大量工作电压为220V的器件，一般保养必需在断电时进行，假如要带电操作，必需由经过相关培训的人员进行，而且要做好防触电工作。3 .设备中有大量精密的电子器件，在修理前要做好防止静电损坏器件的打算工作。4 .设备多处有用于防止射线泄露的铅防护层，操作过程中最好带上棉布手套，不能戴手套的状况，工作结束后马上洗手。5 .设备通电前应当再做细致检查，确认接线正确，没有错接、短接的状况。6 .开启射线之前，要盖好盖板，避开射线的照耀引起的人身损害。1
8、.设备应首先断电，然后断开马达电缆。2 .拆开外罩板，拧下输送机与框架固定螺栓，卸下输送机。3 .放松张紧螺栓，放松皮带，即可对电动滚筒或调偏滚筒进行拆卸更换。4 .输送带的更换（1）将损坏的胶带剪断取出。（2）按原胶带周长在胶带厂对新胶带进行冷胶接前的先期加工处理。（3）现场对装配好的新胶带进行冷胶接工艺。1.4 更换及调整光障调整光障步骤如下：1 .设备断开电源，打开外罩。2 .断开光障电缆。3 .拧下两个光障固定螺栓。4 .换上新的光障，通过调整光障的上下位置来调整好光障的位置，固定牢靠。5 .将光障的电缆出口处依据图纸焊接好连接器。6 .连接好电缆。7 .装好设备的盖板。接通电源，启动
9、传送带，在传送带上放上不透亮的物体，测试射线能否正常打开。1.5 更换和调整X射线源在更换和调整X射线源时应按下列步骤进行：1、 系统断电，拆除设备外罩2、 断开来自X射线源的电缆3、 拆除X射线源紧固螺钉4、 拆除限位块5、 松开调整螺栓6、 将X射线源拿出7、 按上述步骤依次安装新X射线源8、 不要拧紧固定螺钉及限位块10、系统通电11、进入“主菜单”，再进入“测试”菜单。12、交替调整X射线源右边的调整螺丝和手柄，使得示波器上的信号尽可能高和匀称。13、调整过程结束后，拧紧射线源紧固螺钉、限位块。确定在拧紧过程中不影响示波器上的正确波形。14、系统断电。1.6 X射线源X射线管的训管1、
10、X射线管训管目的X射线管训管的目的，系为了降低X射线源的故障率，延长X射线管运用寿命，提高整机运用的牢靠性。对于停用期在半年以上的、或因各种缘由经过运输颠簸或猛烈振动的线扫描X射线平安检查设备用的中频X射线源(包括已装配到整机上和尚未装配到整机的X射线源)，都要严格依据训管程序进行X射线管的训管。整机现场安装调试及整机闲置后重新启用时，应严格进行X射线管的训管。2、X射线管的训管程序(1)上电过程(2)按F12(3)训管(4)终调1.7 常见故障及其保养本章供应可能发生的故障现象、缘由及解除方法。在修理前，请细致阅读前面的章节。X射线平安检查设备的修理工作，只能运用由我公司生产和针对详细状况而
11、供应的部件和备件。生产厂家任何授权之外的修理所带来的机器故障或运用我公司之外的修理配件所造成的机器损伤，我公司不负任何责任。我们重申：全部修理和调整应由特地的合格的修理人员完成。该设备只有在全部的电路板插到其正确的位置上时，方可通电。请留意:拔、插印制板时，肯定要关掉电源。下面依据故障现象来分类说明故障缘由分析与解除方法。电源故障1：系统无法上电可能缘由分析：（1）本地电源是否正确。（2）无钥匙开关或者未将钥匙开关置于接通。（3）熔断器熔断。（4）断路器位于断开位置。（5）紧急停止开关处于锁定状态。（6）沟通接触器损坏。（7）端子接线松脱。解除方法：（1）检查本地电源符合220+10%-15%
12、V,503Hz的范围。（2）插上钥匙开关，顺时针旋转至接通位置。（3）更换新的熔断器。（4）合上断路器。（5）顺时针旋转紧急停止按钮进行复位。（6）更换沟通接触器。（7）检查接线并重新连接。备注：在系统上电前，确认设备正常。故障2：电源指示灯不亮可能缘由分析：（1）设备没有起动。（2）指示灯电缆未连接。（3）端子接线松脱。（4）指示灯损坏。解除方法：（1）起动设备。（2）将指示灯电缆连接起来。（3）检查接线并重新连接。（4）更换指示灯。故障3：系统可通电，但无其它功能可能缘由分析：（1）电子限制器或射线源限制器电源没有插在插座里。（2）接触器KM2损坏。（3）开关电源损坏。（4）和电脑相连的串
13、口线未连接。解除方法：（1）将电子限制器或射线源限制器插头插入相应的插座里。（2）更换接触器。（3）更换开关电源。（4）连接串口线到电脑。备注：不正确的电压输出会损坏器件，在更换和调整时应当断开电源。系统限制故障1：传送带不能向前运行可能缘由分析：(1)电子限制器损坏。(2)启动电容损坏。(3)电缆连接松脱。(4)电动滚筒损坏。(5)传送带被卡住。解除方法：(1)更换电子限制器。(2)更换启动电容。(3)检查电缆连接，重新紧固电缆。(4)更换电动滚筒。(5)调整传送带。故障2：传送带不停可能缘由分析：(1)电子限制器损坏。(2)中控板解除方法：(1)更换电子限制器。(2)重新启动电脑。X射线限
