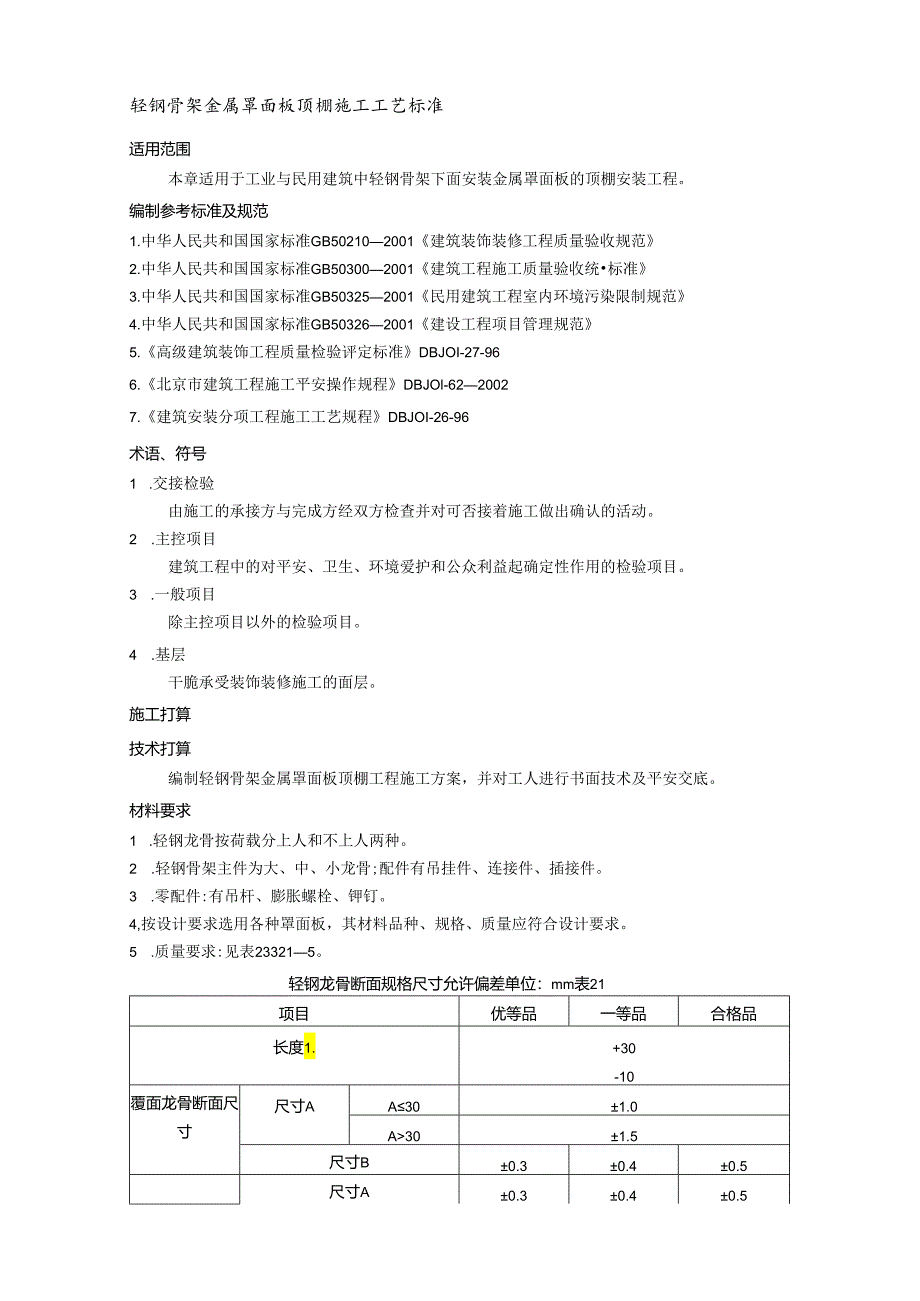

1、轻钢骨架金属罩面板顶棚施工工艺标准适用范围本章适用于工业与民用建筑中轻钢骨架下面安装金属罩面板的顶棚安装工程。编制参考标准及规范1.中华人民共和国国家标准GB502102001建筑装饰装修工程质量验收规范2.中华人民共和国国家标准GB503002001建筑工程施工质量验收统标准3.中华人民共和国国家标准GB503252001民用建筑工程室内环境污染限制规范4.中华人民共和国国家标准GB503262001建设工程项目管理规范5.高级建筑装饰工程质量检验评定标准DBJOI-27-966.北京市建筑工程施工平安操作规程DBJOl-6220027.建筑安装分项工程施工工艺规程DBJOI-26-96术语
2、、符号1 .交接检验由施工的承接方与完成方经双方检查并对可否接着施工做出确认的活动。2 .主控项目建筑工程中的对平安、卫生、环境爱护和公众利益起确定性作用的检验项目。3 .一般项目除主控项目以外的检验项目。4 .基层干脆承受装饰装修施工的面层。施工打算技术打算编制轻钢骨架金属罩面板顶棚工程施工方案，并对工人进行书面技术及平安交底。材料要求1 .轻钢龙骨按荷载分上人和不上人两种。2 .轻钢骨架主件为大、中、小龙骨;配件有吊挂件、连接件、插接件。3 .零配件:有吊杆、膨胀螺栓、钾钉。4,按设计要求选用各种罩面板，其材料品种、规格、质量应符合设计要求。5 .质量要求:见表233215。轻钢龙骨断面规

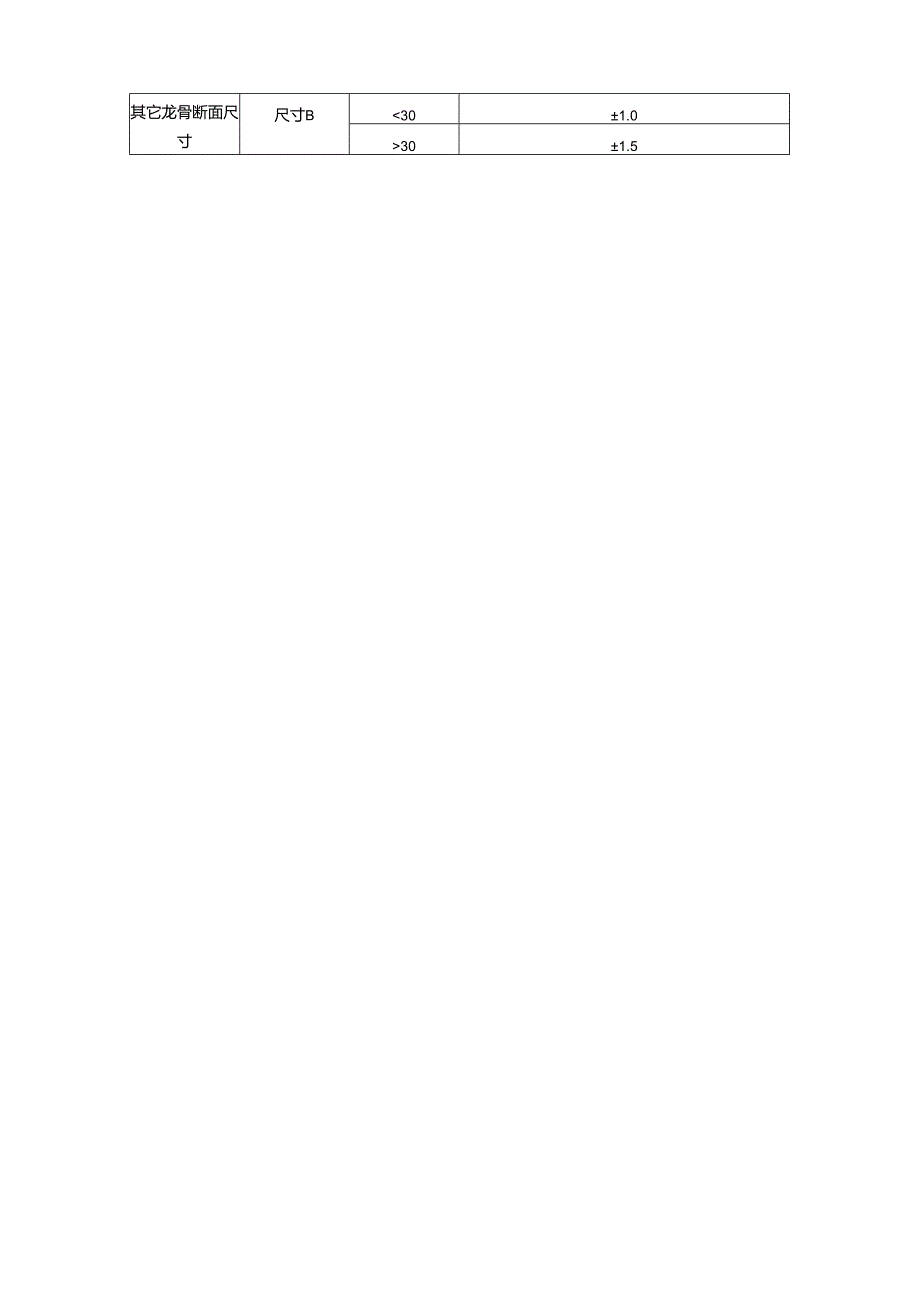

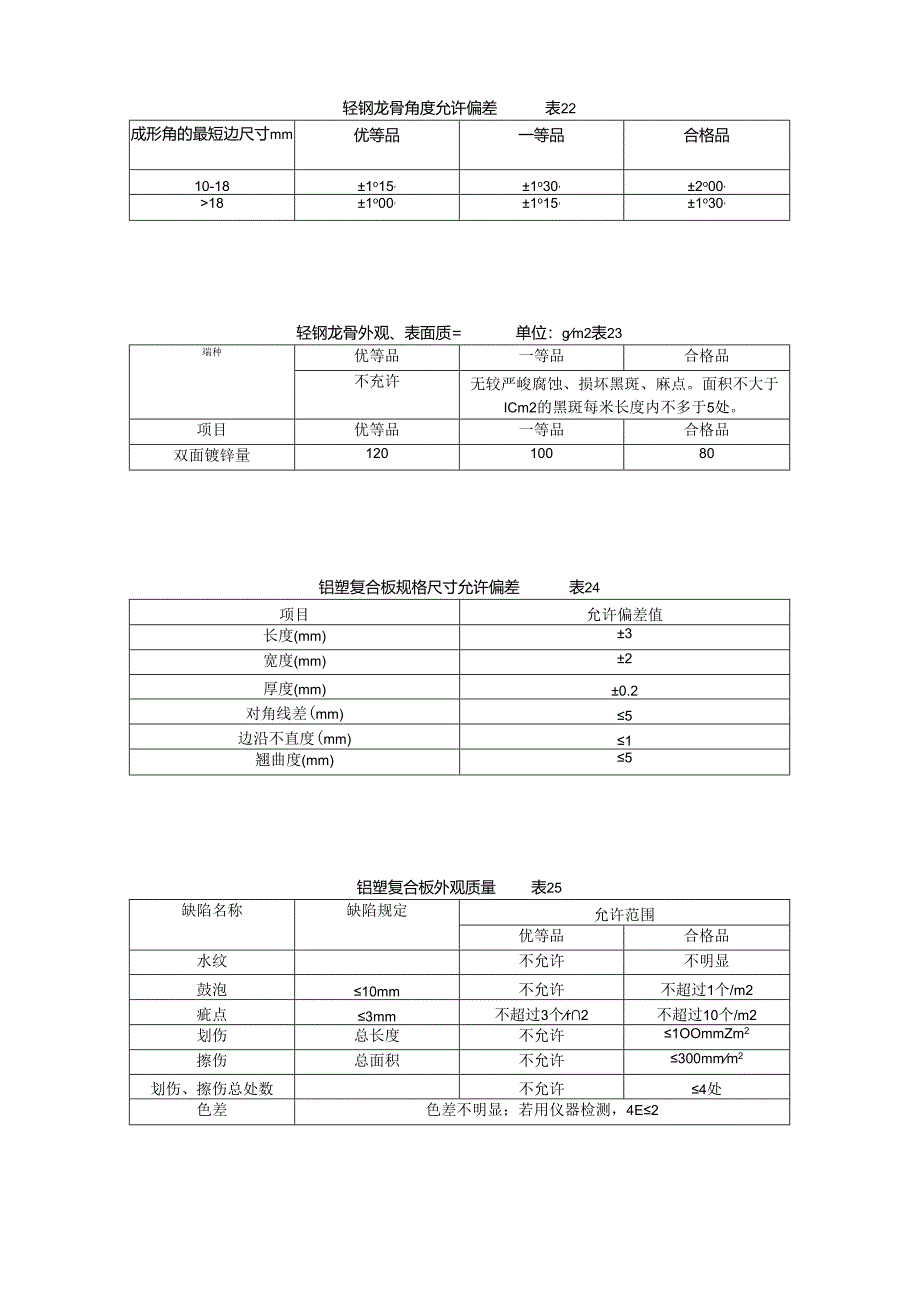

3、格尺寸允许偏差单位：mm表21项目优等品一等品合格品长度1.+30-10覆面龙骨断面尺寸尺寸AA301.0A301.5尺寸B0.30.40.5其它龙骨断面尺寸尺寸A0.30.40.5尺寸B301.5轻钢龙骨角度允许偏差表22成形角的最短边尺寸mm优等品一等品合格品10-181o15,1o30,2o00,181o00,1o15,1o30,轻钢龙骨外观、表面质=单位：gm2表23端种优等品一等品合格品不充许无较严峻腐蚀、损坏黑斑、麻点。面积不大于ICm2的黑斑每米长度内不多于5处。项目优等品一等品合格品双面镀锌量12010080铝塑复合板规格尺寸允许偏差表24项目允许偏差值长度(mm)3宽度(mm
4、)2厚度(mm)0.2对角线差(mm)5边沿不直度(mm)1翘曲度(mm)5铝塑复合板外观质量表25缺陷名称缺陷规定允许范围优等品合格品水纹不允许不明显鼓泡10mm不允许不超过1个/m2疵点3mm不超过3个r2不超过10个/m2划伤总长度不允许1OOmmZm2擦伤总面积不允许300mmm2划伤、擦伤总处数不允许4处色差色差不明显；若用仪器检测，4E2序号机械、设备名称规格型号定额功率或容量数量性能工种备注1电圆锯2008B1.4kw1良好木工按8-10人/班组计算2角磨机9523NB0.54kw1良好木工按8-10人/班组计算3电锤TE-150.65kw2良好木工按810人/班组计算4电动自动
5、螺丝钻FD-788HV0.5kw3良好木工按8-10人/班组计算5手电钻JIZ-ZD-10A0.43kw1良好木工按8-10人/班组计算6射钉枪SDT-A3014良好木工按8-10人/班组计算7电焊机BX61200.28kw1良好木工按8-10人/班组计算8砂轮切割机JIG-SDG-3501.25kw1良好木.按8-10人/班组计算9拉柳枪2良好木工按8-10人/班组计算10铝合金靠尺2m3良好木工按810人/班组计算11水平尺600mm4良好木工按8-10人/班组计算12扳手活动扳手或六角扳手8良好木工按8-10人/班组计算13铅丝.4.8100m良好木工按8-10人/班组计算14粉线包1良
6、好木工按8-10人/班组计算15墨斗1良好木工按8-10人/班组计算16小白线100m良好木工按8-10人/班组计算17开刀10良好木工按8-10人/班组计算18卷尺5m8良好木工按8-10人/班组计算19方尺300mm4良好木工按8-10人/班组计算20线锤0.5kg4良好木工按810人/班组计算21托线板2mm2良好木工按8-10人/班组计算22胶钳3良好木工按810人/班组计算每班组主要机具配备一览表表.3主要机具（表3）1 .电动机具:电锯、无齿锯、射钉枪、手电钻、冲击电锤、电焊机。2 .手动工具:拉斜枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。作业条件1 .吊顶工程在施工前
7、应熟识施工图纸及设计说明。2 .吊顶工程在施工前应熟识现场。1）施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接校验。2）对吊顶内的管道、设备的安装及水管试压进行验收。3）检查材料进场验收记录和复验报告、技术交底记录。4）关键质量要点材料的关键要求金属板面层涂饰必需色泽一样，表面平整，几何尺寸误差在允许范围内，宜负误差。技术关键要求弹线必需精确，经复验后方可迸行下道工序。金属板加T尺寸必需精确，安装时拉通线。质量关键要求1 .吊顶龙骨必需坚固、平整:利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、坚固、保证
8、龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度匀称，相互适应。吊顶龙骨严禁有硬弯，如有必需调直再进行固定。2 .吊顶面层必需平整:施工前应弹线，中间按平线起拱。长龙骨的接长应采纳对接，相邻龙骨接头要错开，避开主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必需安装坚固，严禁松动变形。龙骨分格的几何尺寸必需符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必需符合材料技术标准的规格。旋紧装饰板的螺丝时，避开板的两端紧中间松，表面出现凹形，板块调平规方后方可组装，不妥处应经调整再进行固定。边角处的固定点要精确，安装要密合。3 .接缝应平直:板块装饰前应严格限制
9、其角度和周边的规整性，尺寸要一样。安装时应拉通线找直，并按拼缝中心线，排放饰面板，排列必需保持整齐。安装时应沿中心线和边线进行,并保持接缝匀称一样。压条应沿装订线钉装，并应平顺光滑，线条整齐，接缝密合。职业健康平安关键要求1 .在运用电动工具时，用电应符合施工现场临时用电平安技术规范JGJ46-882 .在高空作业时，脚手架搭设应符合北京市建筑工程施工平安操作规程DBJOl672002。3 .施工过程中防止粉尘污染应实行相应的防护措施。4 .电、气焊的特别工种，应留意对施工人员健康劳动爱护设备配备齐全。环境关键要求1 .在施工过程中应符合民用建筑工程室内环境污染限制规范GB50325-200120Omm等;还有设计要求的各种特定异形的条形金属扣板。方形金属扣板，规格一般为30OmrnX300mm、60OmmX60Omnl等吸声和不吸声的方形金属扣板;还有面板是固定的单铝板或铝塑板。1）铝塑板安装铝塑板采
