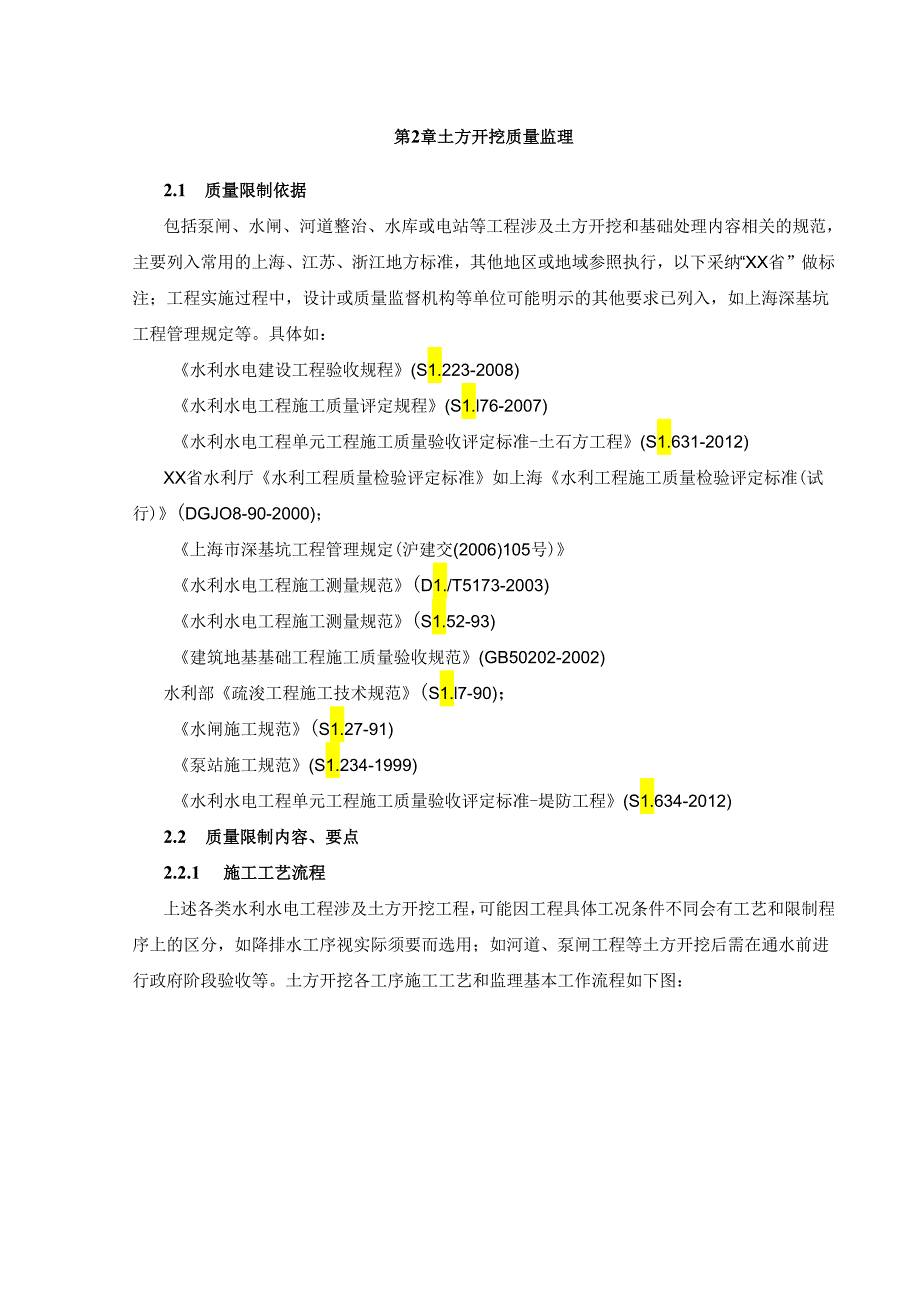

1、第2章土方开挖质量监理2.1 质量限制依据包括泵闸、水闸、河道整治、水库或电站等工程涉及土方开挖和基础处理内容相关的规范，主要列入常用的上海、江苏、浙江地方标准，其他地区或地域参照执行，以下采纳“XX省”做标注；工程实施过程中，设计或质量监督机构等单位可能明示的其他要求已列入，如上海深基坑工程管理规定等。具体如：水利水电建设工程验收规程(S1.223-2008)水利水电工程施工质量评定规程(S1.l76-2007)水利水电工程单元工程施工质量验收评定标准-土石方工程(S1.631-2012)XX省水利厅水利工程质量检验评定标准如上海水利工程施工质量检验评定标准(试行)(DGJO8-90-200
2、0)；上海市深基坑工程管理规定(沪建交(2006)105号)水利水电工程施工测量规范(D1./T5173-2003)水利水电工程施工测量规范(S1.52-93)建筑地基基础工程施工质量验收规范(GB50202-2002)水利部疏浚工程施工技术规范(S1.l7-90)；水闸施工规范(S1.27-91)泵站施工规范(S1.234-1999)水利水电工程单元工程施工质量验收评定标准-堤防工程(S1.634-2012)2.2 质量限制内容、要点2.2.1 施工工艺流程上述各类水利水电工程涉及土方开挖工程，可能因工程具体工况条件不同会有工艺和限制程序上的区分，如降排水工序视实际须要而选用；如河道、泵闸工

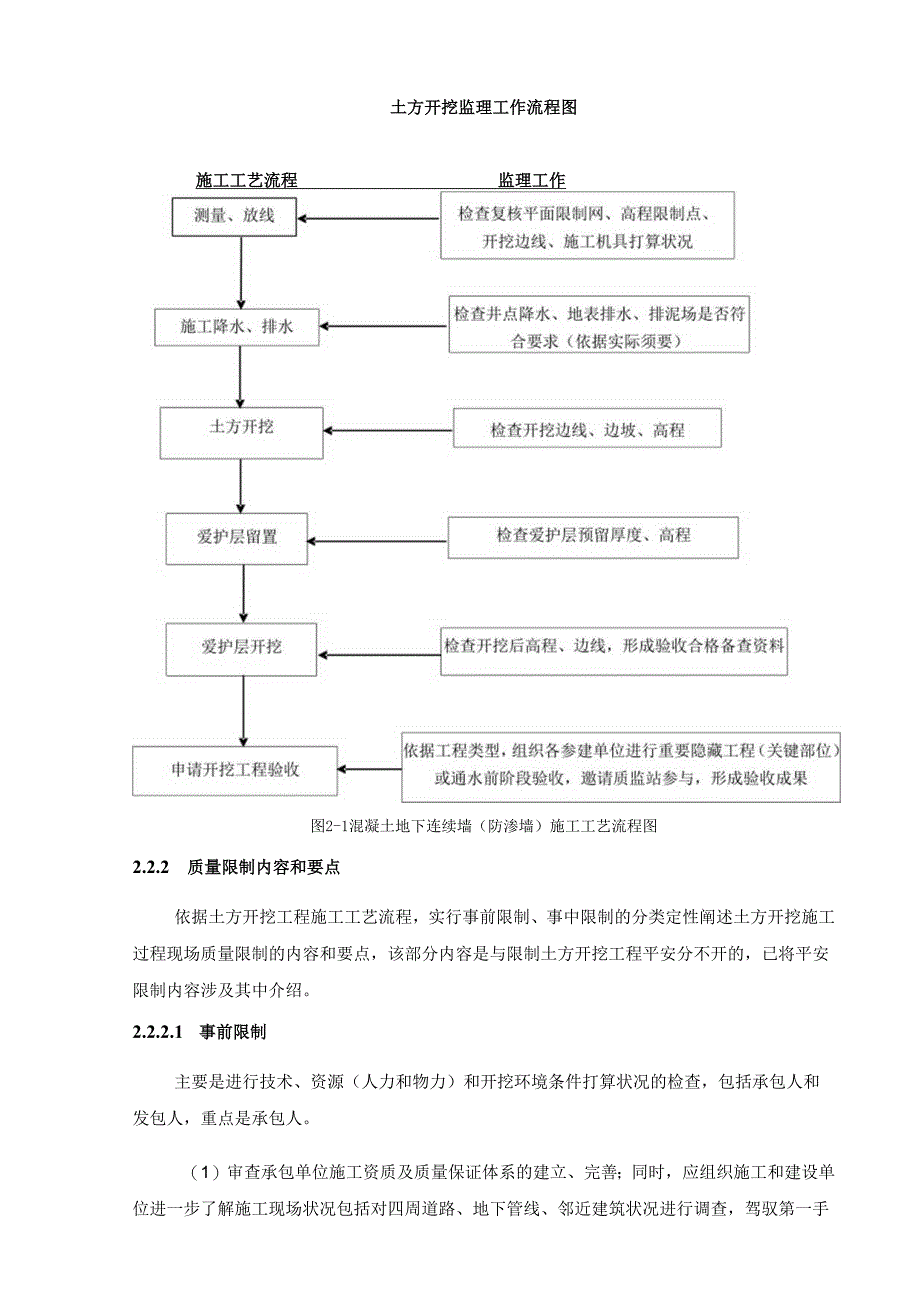

3、程等土方开挖后需在通水前进行政府阶段验收等。土方开挖各工序施工工艺和监理基本工作流程如下图：土方开挖监理工作流程图施工工艺流程监理工作图2-1混凝土地下连续墙（防渗墙）施工工艺流程图2.2.2 质量限制内容和要点依据土方开挖工程施工工艺流程，实行事前限制、事中限制的分类定性阐述土方开挖施工过程现场质量限制的内容和要点，该部分内容是与限制土方开挖工程平安分不开的，已将平安限制内容涉及其中介绍。2.2.2.1 事前限制主要是进行技术、资源（人力和物力）和开挖环境条件打算状况的检查，包括承包人和发包人，重点是承包人。（1）审查承包单位施工资质及质量保证体系的建立、完善；同时，应组织施工和建设单位进一

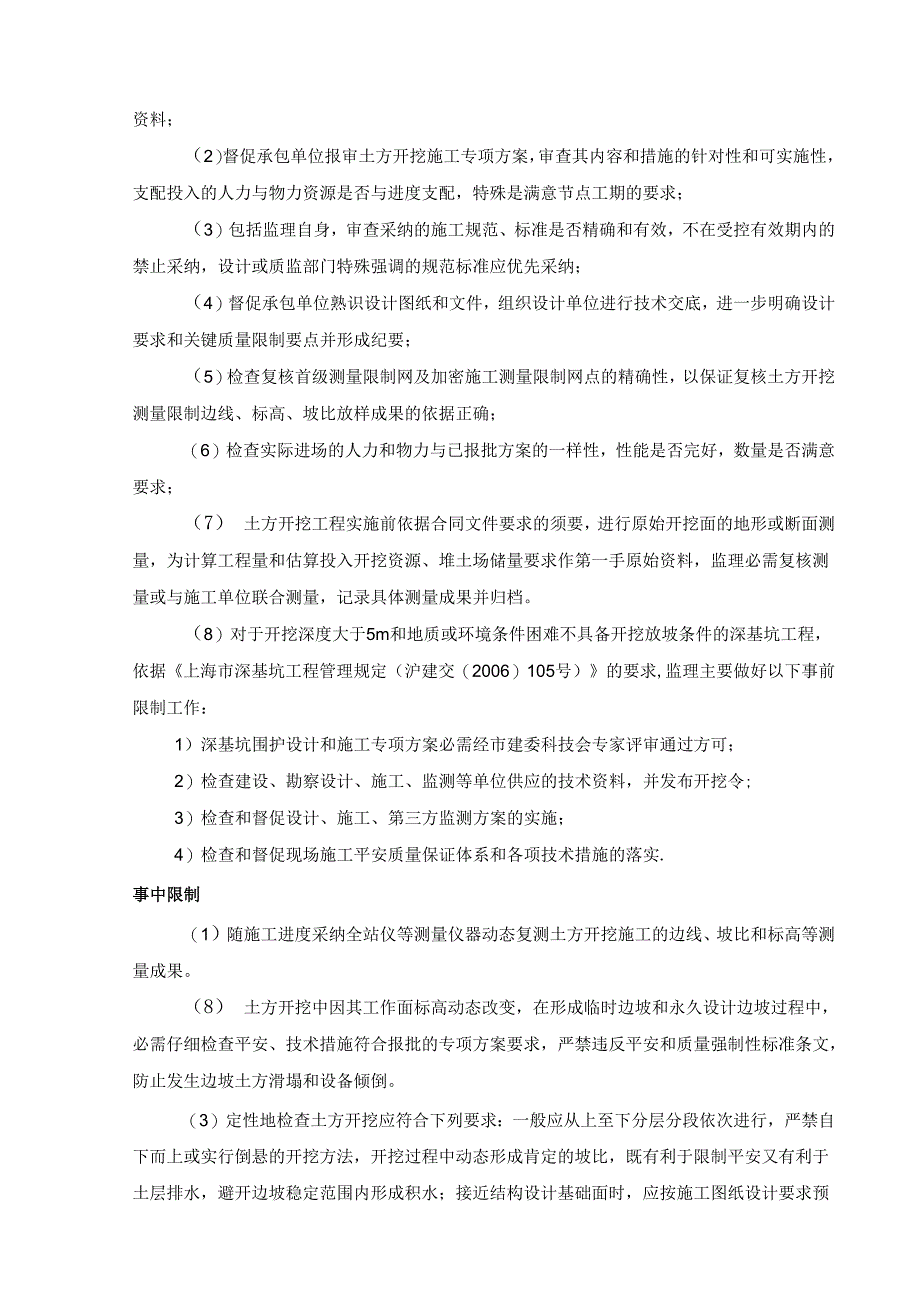

4、步了解施工现场状况包括对四周道路、地下管线、邻近建筑状况进行调查，驾驭第一手资料；（2）督促承包单位报审土方开挖施工专项方案，审查其内容和措施的针对性和可实施性，支配投入的人力与物力资源是否与进度支配，特殊是满意节点工期的要求；（3）包括监理自身，审查采纳的施工规范、标准是否精确和有效，不在受控有效期内的禁止采纳，设计或质监部门特殊强调的规范标准应优先采纳；（4）督促承包单位熟识设计图纸和文件，组织设计单位进行技术交底，进一步明确设计要求和关键质量限制要点并形成纪要；（5）检查复核首级测量限制网及加密施工测量限制网点的精确性，以保证复核土方开挖测量限制边线、标高、坡比放样成果的依据正确；（6）
5、检查实际进场的人力和物力与已报批方案的一样性，性能是否完好，数量是否满意要求；（7） 土方开挖工程实施前依据合同文件要求的须要，进行原始开挖面的地形或断面测量，为计算工程量和估算投入开挖资源、堆土场储量要求作第一手原始资料，监理必需复核测量或与施工单位联合测量，记录具体测量成果并归档。（8）对于开挖深度大于5m和地质或环境条件困难不具备开挖放坡条件的深基坑工程，依据上海市深基坑工程管理规定（沪建交（2006）105号）的要求,监理主要做好以下事前限制工作：1）深基坑围护设计和施工专项方案必需经市建委科技会专家评审通过方可；2）检查建设、勘察设计、施工、监测等单位供应的技术资料，并发布开挖令;3
6、）检查和督促设计、施工、第三方监测方案的实施；4）检查和督促现场施工平安质量保证体系和各项技术措施的落实.事中限制（1）随施工进度采纳全站仪等测量仪器动态复测土方开挖施工的边线、坡比和标高等测量成果。（8） 土方开挖中因其工作面标高动态改变，在形成临时边坡和永久设计边坡过程中，必需仔细检查平安、技术措施符合报批的专项方案要求，严禁违反平安和质量强制性标准条文，防止发生边坡土方滑塌和设备倾倒。（3）定性地检查土方开挖应符合下列要求：一般应从上至下分层分段依次进行，严禁自下而上或实行倒悬的开挖方法，开挖过程中动态形成肯定的坡比，既有利于限制平安又有利于土层排水，避开边坡稳定范围内形成积水；接近结构
7、设计基础面时，应按施工图纸设计要求预留爱护层实行人工开挖方式，并限制其厚度避开出现超挖或机械设备扰动而破坏碎结构的基础。（4）施工降排水措施的落实状况检查，将依据具体工程实际状况按已报批的方案开展监理现场检查工作，原则是土方开挖宜就近排水，集中排水，保持干挖作业；对于泵闸或河道防汛墙基础结构基坑或深基坑开挖降排水还应考虑：D设置有效的地面截水措施；2）在基坑内待碎结构封闭前须动态设排水沟；3）人工降水协助措施必需在土方开挖前实施，时间支配应依据已报批的方案要求，还应重点检查井点管在运输、装卸和堆放时应防止波网破坏，下入井点孔前，必需逐根检查，保证滤网完好；降水设备的管道部件和附件在组装前，必需
8、检查和清洗；井孔应垂直，深度符合要求，孔径上下一样；滤管位置应按要求埋设，严禁将滤管插入土中；灌填砂料前应把孔内泥浆稀释，灌填高度应满意方案要求。（5） 土方开挖堆土场和运输的要求除特殊另有规定外，一般由监理限制施工区域范围内的质量平安措施，重点是限制堆土高度和堆土场距离开挖作业区的要求，设计有规定的必需按设计要求施工，设计无要求的必需执行强制性标准条文,避开因土方开挖后堆土不当发生类似“在建上海莲花河畔商品楼倒塌”的事务；（6）针对部分水库、泵闸或河道工程有土石方开挖项目分界的内容，现场监理协作测量监理必需刚好驾驭限制土石方开挖分界线，记录并保留测量成果，以满意合同文件关于不同单价计量时的依
9、据要求。（7）以上（1）“（6）主要针对土方干挖的现场定性检查要求，对于疏浚工程或水下开挖工程，还必需关注并抽查：水下开挖区域原始地形或断面；排泥场泄水口排水是否通畅；排泥场储量；排泥场围堰外脚应留排水沟，并不得超过征地范围；对于长度较大的排泥场，每隔30Om左右须加中间隔埋，隔境应交叉布置,以防泥浆串流冲刷堰基，隔坡顶高应与吹填高度一样；截（渗）水沟应平行于围堰外边线6mo（8）另外，对开挖土方可作回填土方利用的，必需分类分区堆放，而且不得违反设计和平安强制性标准规定的平安范围和高度，对多余弃土的处理，严禁随意堆放，更不允许在开挖范围内的上侧弃土，应严格依据合同规定或建设单位临时指定的堆放地
10、点、范围和堆放方式处理。（9）针对上述的深基坑工程，主要是严格限制土方开挖相邻区的土体高差（高差一般不大于2米）放坡在粘性土层中可采纳1：1.5,较深时，应防止挖土过快、边坡过陡，造成卸载过速而引起土体失稳、基底涌土、桩身倾斜等严峻后果；过程中严禁挖土机械碰撞工程桩、围护墙和井点管；检查和督促各项观测、监测记录和日报制度的执行状况；发觉深基坑开挖后暴露时间较长的，应刚好制止。（10）机械挖土至坑底标高以上30cm左右的土方应采纳人工修土，以保证原状土的完好，基坑开挖至设计标高后，应清除浮土，经组织设计、地质勘察、施工、建设单位联合验槽,邀请质量监督单位参与，合格后方可进行下一工序施工。2.3
11、监理现场检查验收2.3.1 工序质量检查验收内容及要求单元工程质量验收与评定划分，分为划分工序和不划分工序两种状况的单元工程。即：（1）划分工序单元工程，应先进行工序施工质量验收评定，在工序验收评定合格和施工项目实体质量检验合格的基础上，再进行单元工程施工质量验收评定。（2）不划分工序单元工程的施工质量验收评定，可干脆在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。对深厚大体积的土方开挖工程，一般不进行划分工序施工质量验收评定，这里主要对接近建基面土方开挖施工质量进行验收评定，土方开挖施工单元工程宜分为表土及土质岸坡清理、软基和土质岸坡开挖2个工序，其中软基和土质岸
12、坡开挖为主要工序。工序质量检查验收内容和质量合格的标准如下：上海市地区一般无水电站、大型水利枢纽等工程，结合现有规范，主要是：（1）陆地河道开挖工序检查验收内容包括：河道中心线、河底高程、宽度和边坡。河道边坡平整、稳定、河口线、坡脚线整齐顺直，河底平整，无明显的起伏，河道和支河交汇处的原河道边坡应平顺连接。（2）水（泵）闸基坑开挖过程中，以每一基坑（槽）或验收区、段为一个单元工程；应检查保持降低地下水位低于开挖面0.5m以下，分层、分段依次进行干地作业，包括坑底标高、轴线位移、基坑尺寸和边坡等；严禁扰动基底土壤，基底上淤泥必需清除干净，严禁欠挖，如开挖后不能马上回填或浇垫层的，应预留爱护层。如
13、发生超挖，宜用与基础底板相同标号的碎或相应的垫层料填平。针对非上海地区水利工程项目，（1）表土及土质岸坡清理工序检查验收的内容包括主控项目和一般项目：表土清理；不良土质的处理；地质坑、孔处理；以及清理范围、土质岸边坡度。（2）软基和土质岸坡开挖工序检查验收的内容也包括主控项目和一般项目：爱护层开挖；建基面处理；渗水处理；以及基坑断面尺寸及开挖面平整度，此项目分为有、无结构要求和有无配筋或预埋件两种状况。2.3.2 成品质量检查验收内容及要求土方开挖已完工程主要按形成陆地干挖河道过水断面、防汛墙基坑和闸或电站工程基础面来考虑，分上海地区（表2-1、表2-2）和上海地区以外（表2-3、表2-4）工
14、程项目两种状况，其质量检查验收内容和要求：.1陆地河道开挖工程质量限制项目及检测标准如下表:序号检测项目允许偏差（Innl）检测频率检测方法范围点数1河道中心线200每50-100m测1-2个断面1-2个点用经纬仪和钢尺2V河底高程不大于+50,平均值不高于设计高程每50-100m测1-2个断面每个断面测3个点以上用水准仪测量3V河底宽度300,平均值不小于设计底宽每50-100m测1-2个断面1-2处用钢尺4河道边坡局部坡比1：n0.05,整体坡比不陡于设计值每50-100m左右侧坡面随意抽测1-2个点用坡度仪5内外肯坎高程不小于50,平均值不低于设计高程每50-100m1-2个点用水准仪测
15、量6内外育坎顶宽200,平均值不小于设计顶宽每50-100m1-2处用钢尺注：带为主要检测项目表2-1陆地河道开挖工程质量限制项目及检测标准2基坑开挖工程检测项目和限制标准如下表：序号检测项目允许偏差（mm）检测频率检测方法范围点数1*坑底标高20（有垫层碎）0-20（无垫层碎）块或100m24用水准仪测量2*轴线位移30同上2用经纬仪测量3基坑尺寸不小于设计规定值座、块4用钢尺量4基坑边坡设计的10%座、块3用坡度尺或计算注：*一一为主要检测项目表2-2基坑开挖工程质量限制项目及检测标准.3表土及土质岸坡清理开挖工程检测项目和限制标准如下表:项次检验项目质量要求检验方法检验数量主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除；水井、泉眼、地道、坑害等洞窟的视察、查阅施工记录全数检查2不良土质的处理淤泥，腐殖土质、泥炭土全部清除；对风化岩石、坡积物、残基物、滑坡体、粉土、细砂等处3地质坑、孔处理构筑物基础区范围内的地质探孔、竖井、试
