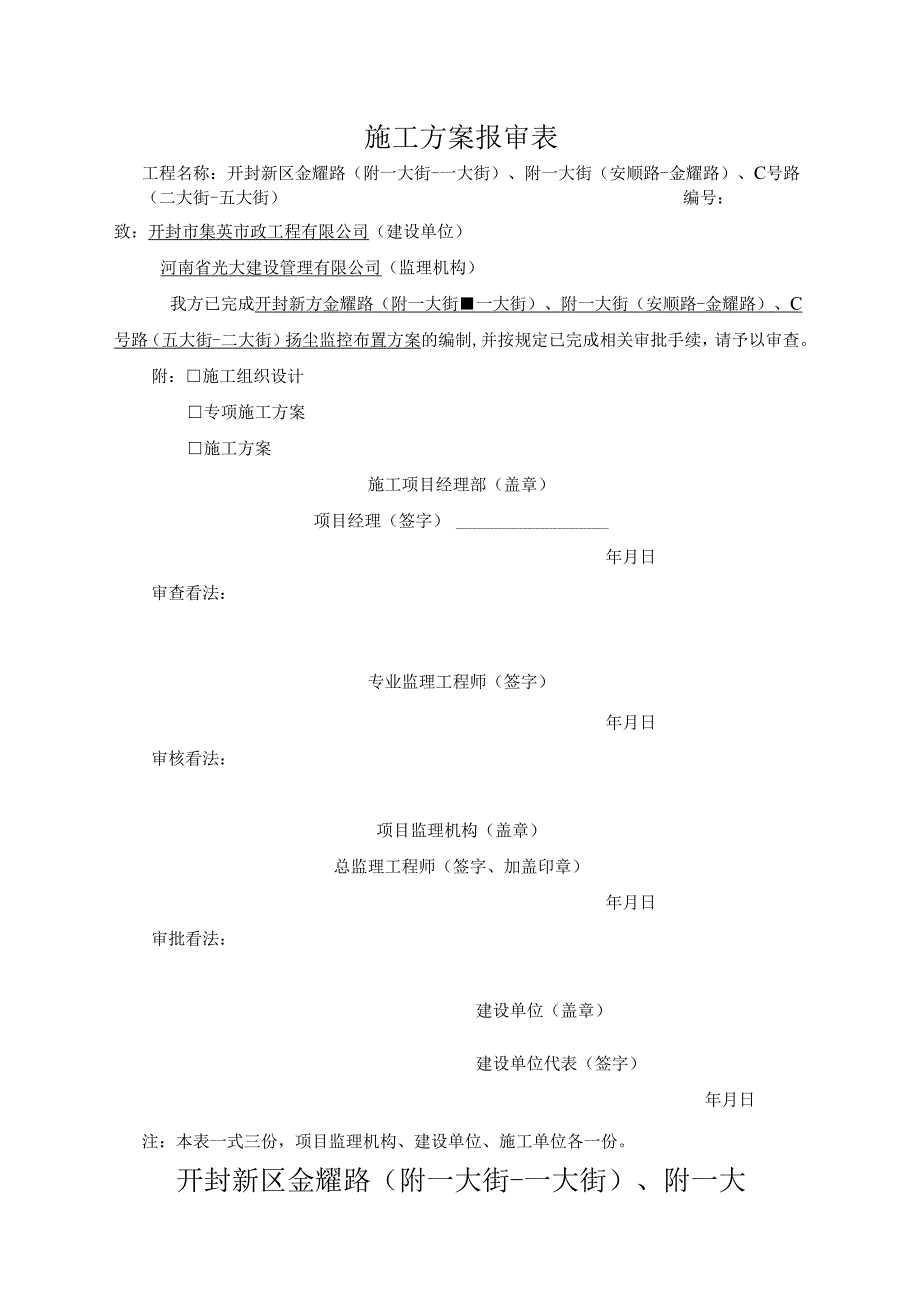

1、施工方案报审表工程名称：开封新区金耀路（附一大街-一大街）、附一大街（安顺路-金耀路）、C号路（二大街-五大街）编号：致：开封市集英市政工程有限公司（建设单位）河南省光大建设管理有限公司（监理机构）我方已完成开封新方金耀路（附一大街一大街）、附一大街（安顺路-金耀路）、C号路（五大街-二大街）扬尘监控布置方案的编制,并按规定已完成相关审批手续，请予以审查。附：施工组织设计专项施工方案施工方案施工项目经理部（盖章）项目经理（签字）年月日审查看法：专业监理工程师（签字）年月日审核看法：项目监理机构（盖章）总监理工程师（签字、加盖印章）年月日审批看法：建设单位（盖章）建设单位代表（签字）年月日注：本

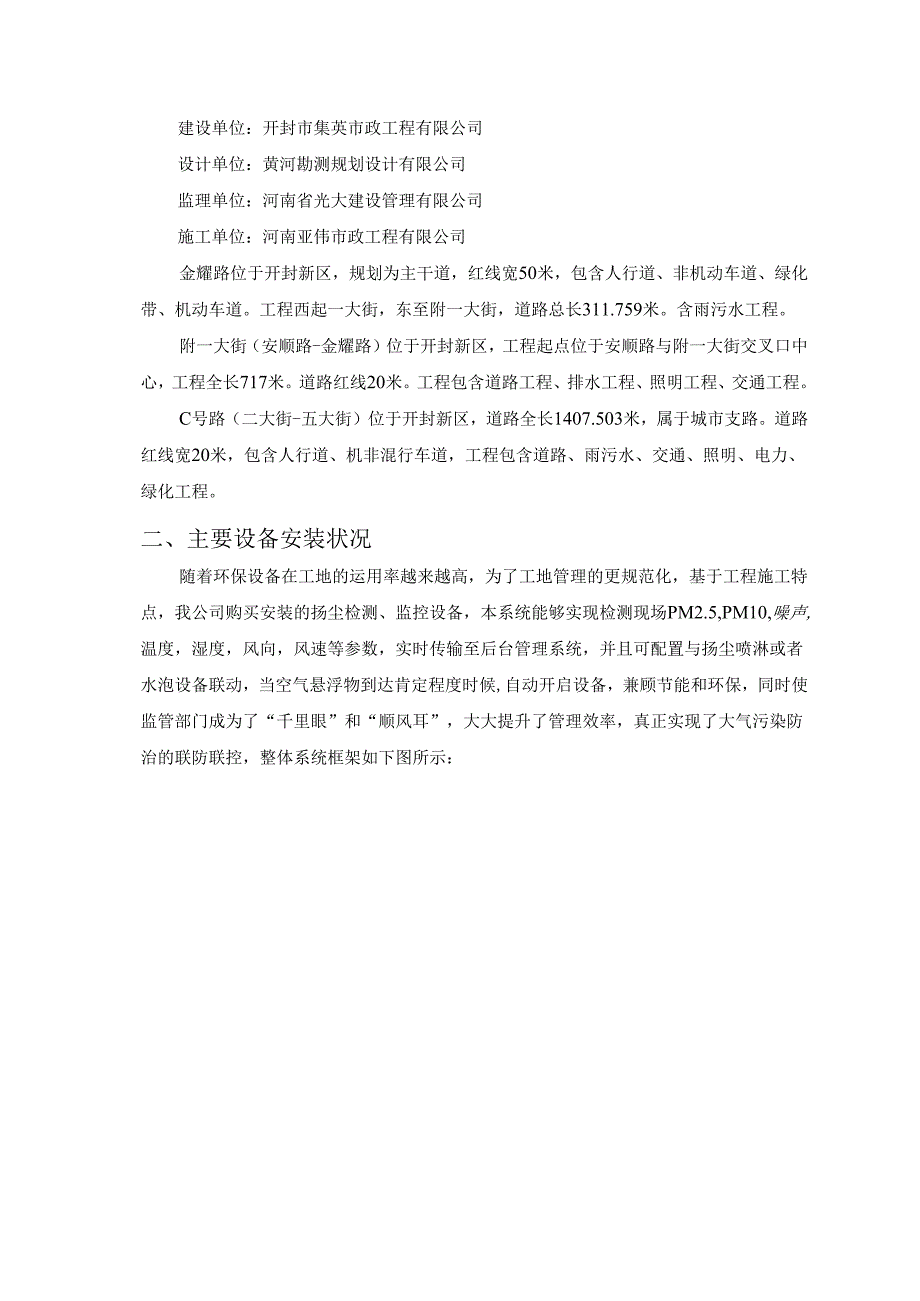

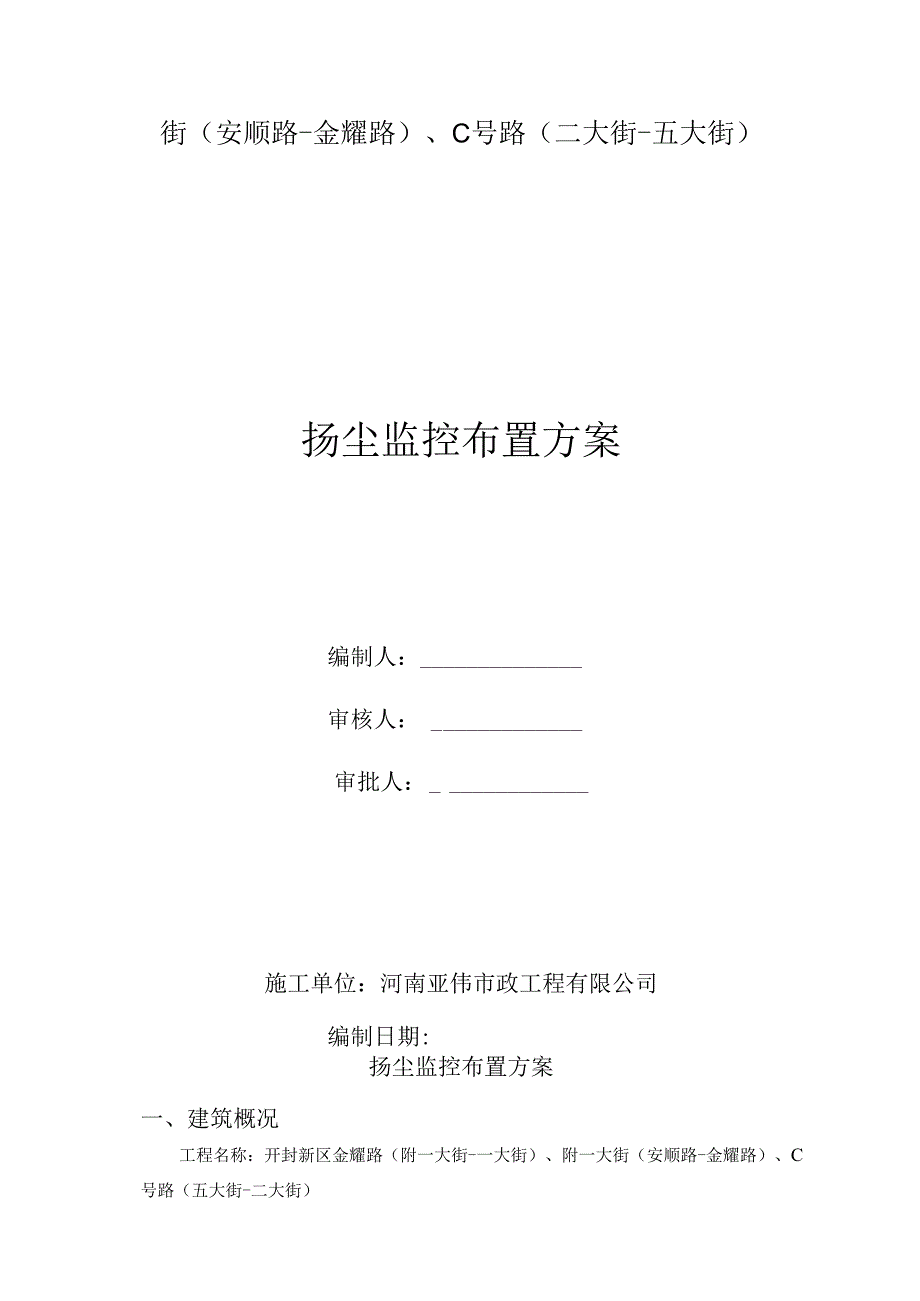

2、表一式三份，项目监理机构、建设单位、施工单位各一份。开封新区金耀路（附一大街-一大街）、附一大街（安顺路-金耀路）、C号路（二大街-五大街）扬尘监控布置方案编制人：审核人：审批人：施工单位：河南亚伟市政工程有限公司编制日期:扬尘监控布置方案一、建筑概况工程名称：开封新区金耀路（附一大街-一大街）、附一大街（安顺路-金耀路）、C号路（五大街-二大街）建设单位：开封市集英市政工程有限公司设计单位：黄河勘测规划设计有限公司监理单位：河南省光大建设管理有限公司施工单位：河南亚伟市政工程有限公司金耀路位于开封新区，规划为主干道，红线宽50米，包含人行道、非机动车道、绿化带、机动车道。工程西起一大街，东至
3、附一大街，道路总长311.759米。含雨污水工程。附一大街（安顺路-金耀路）位于开封新区，工程起点位于安顺路与附一大街交叉口中心，工程全长717米。道路红线20米。工程包含道路工程、排水工程、照明工程、交通工程。C号路（二大街-五大街）位于开封新区，道路全长1407.503米，属于城市支路。道路红线宽20米，包含人行道、机非混行车道，工程包含道路、雨污水、交通、照明、电力、绿化工程。二、主要设备安装状况随着环保设备在工地的运用率越来越高，为了工地管理的更规范化，基于工程施工特点，我公司购买安装的扬尘检测、监控设备，本系统能够实现检测现场PM2.5,PM10,噪声,温度，湿度，风向，风速等参数，
4、实时传输至后台管理系统，并且可配置与扬尘喷淋或者水泡设备联动，当空气悬浮物到达肯定程度时候,自动开启设备，兼顾节能和环保，同时使监管部门成为了“千里眼”和“顺风耳”，大大提升了管理效率，真正实现了大气污染防治的联防联控，整体系统框架如下图所示：i启油围挡喷涌联网联动限制功能在工地环境监测设备联网到政府平台后，随之与工地的降尘设备（雾炮、塔吊喷淋系统、围挡喷淋系统、水炮等）与监测设备进行施工联动，同时可在平台上进行远程限制。以上功能的特点：管理人员无需在施工现场即可对环境进行实时监测，一旦发生环境污染，通过电脑管理平台或者手机管理平台开启降尘设备。平台在搭建初期，开放了多个端口，以便于后期多功能
5、的开发，比如工地全方位视频监控与环境污染监控一体化，让监管部门在一个大屏幕下即可得知工地的任何数据。对于工地管理者而言，更是把工地的多项检测指标融入到平台当中去，更加有效的在平台上体现工地在施工中的每一个阶段的施工进度、平安管理，施工技术指标等等。三、主要设备安装程序方法扬尘监测安装：立杆固定：清扫地面，将扬尘在线监测系统立杆水泥浇筑固定在地面上；支架安装：1）将扬尘在线监测系统风速、风向传感器支架水平放置（与立杆保持垂直），安装在立杆顶部区域，并用标配螺丝固定，螺丝暂不紧固；（留意：传感器安装平台在朝上且保持水平水平。）2）将颗粒物、噪声传感器支架水平放置（与立杆保持垂直），同样安装在立杆顶
6、部区域水平台上，并用标配螺丝固定，将两个支架调整好位置后，紧固支架螺丝；（留意：与风速风向支架不要在同一个水平面上，以免影响数据精确度）1.ED屏安装:将扬尘在线监测系统1.ED外显屏支架安装于立杆上（在传感器支架下方），并将恩易标配1.ED外显屏安装在支架上；（1.ED外显屏可在安装完传感器之后再进行，以免在安装传感器时损坏1.ED显示屏。）传感器安装：将传感器安装在支架平台上（风速、风向传感器在同一个支架两侧，颗粒物、噪音传感器在同一个支架两侧），并通过传感器底部的安装孔固定在支架平台上,并紧固；（注：传感器出厂时已校准。）NE扬尘在线监测系统核心主控安装于1.ED外显屏防水箱内。监控设备
7、安装：1、设备安装摄像机定位安装。确定摄像机的工作位置、角度、工作范围等。调整好初始化位置、设备参数等然后进行安装，连接安装。做好网络跳线、音频跳线连接摄像机2、线路安装确定走线路径和所需材料，拉线套管做标记。测试线路是否正常，正常进入下一步，非正常检查线材质量、接法是否正确，上标签、记录端口对应表。3、软件安装监控端软件安装、设置。备份；监控客户端软件安装、设置，记录参数。4、测试正常，按照客户要求进行运行设置。不正常，排查问题所在，前端设备、接法问题，链路问题，后端设置问题。现场布置见附件四、安装条件、现场指挥及平安管理员的协作和留意事项安装条件没有特殊情况所有监控立杆预埋件混凝土为C25险，水泥为425号普通硅酸盐水泥；立杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；监控立杆基础的混凝土浇注面平整度小于5mmm尽量保持立杆预埋件水平。安装时间若无特殊情况，通常安装时间为每台二小时左右。配合要求/注意事项1、按照线缆说明连接线缆。2、在线监控、远程控制开关需移动网络支持，需要给设备安装一张手机卡。五、后期销售方服务后续支持产品使用过程中终身免费咨询，软件终身免费升级产品维修一年内免费维修，一年后仅收取更换部件成本费产品安装首次安装免费，再次安装收取成本费现场扬尘监控布置图五大街四大街二三三三三F
