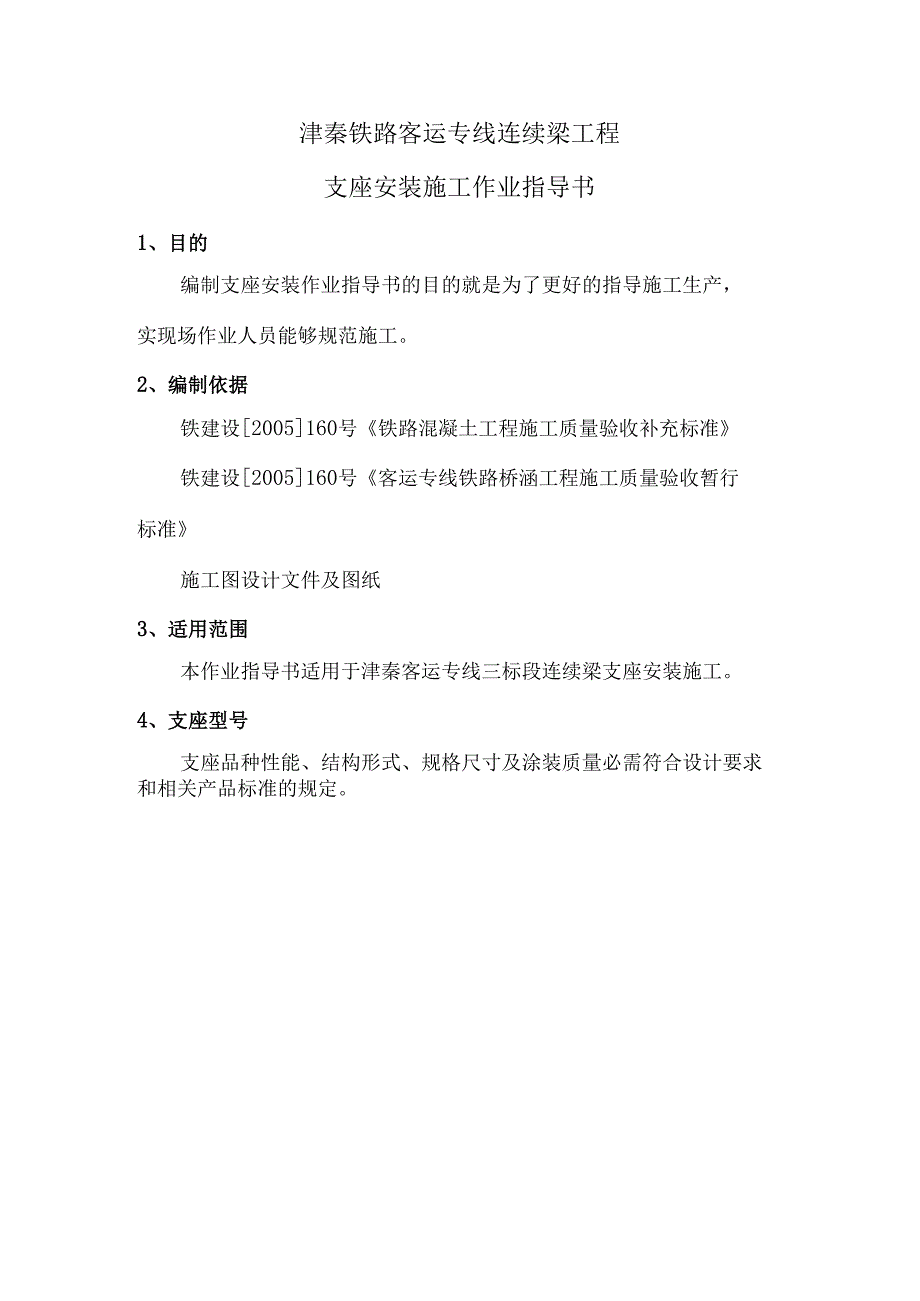

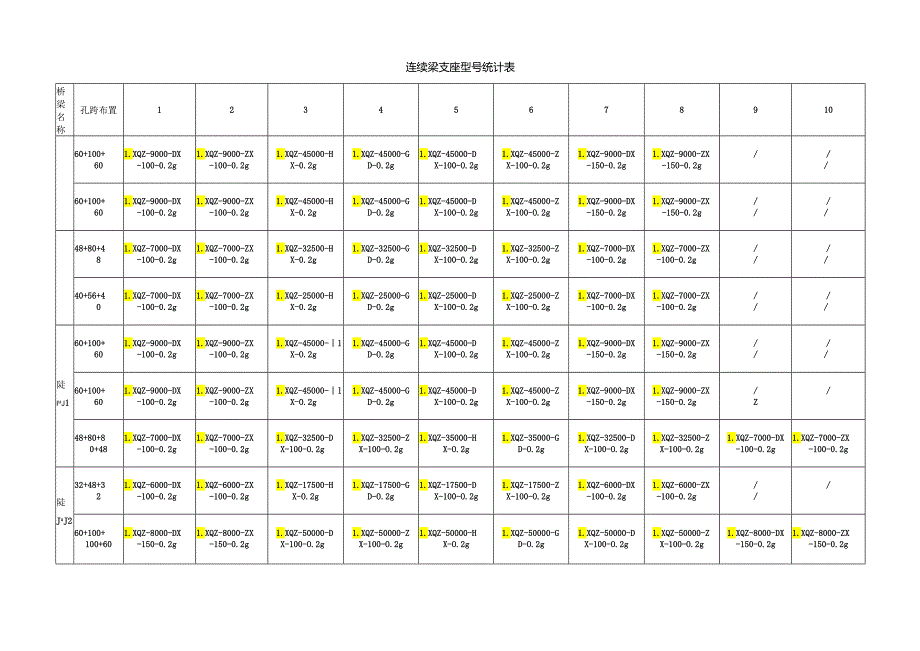

1、津秦铁路客运专线连续梁工程支座安装施工作业指导书1、目的编制支座安装作业指导书的目的就是为了更好的指导施工生产，实现场作业人员能够规范施工。2、编制依据铁建设2005160号铁路混凝土工程施工质量验收补充标准铁建设2005160号客运专线铁路桥涵工程施工质量验收暂行标准施工图设计文件及图纸3、适用范围本作业指导书适用于津秦客运专线三标段连续梁支座安装施工。4、支座型号支座品种性能、结构形式、规格尺寸及涂装质量必需符合设计要求和相关产品标准的规定。连续梁支座型号统计表桥梁名称孔跨布置1234567891060+100+1.XQZ-9000-DX1.XQZ-9000-ZX1.XQZ-45000-H
2、1.XQZ-45000-G1.XQZ-45000-D1.XQZ-45000-Z1.XQZ-9000-DX1.XQZ-9000-ZX/60-100-0.2g-100-0.2gX-0.2gD-O.2gX-100-O.2gX-100-O.2g-150-0.2g-150-0.2g/60+100+1.XQZ-9000-DX1.XQZ-9000-ZX1.XQZ-45000-H1.XQZ-45000-G1.XQZ-45000-D1.XQZ-45000-Z1.XQZ-9000-DX1.XQZ-9000-ZX/60-100-0.2g-100-0.2gX-0.2gD-O.2gX-100-O.2gX-100-O.2
3、g-150-0.2g-150-0.2g/48+80+41.XQZ-7000-DX1.XQZ-7000-ZX1.XQZ-32500-H1.XQZ-32500-G1.XQZ-32500-D1.XQZ-32500-Z1.XQZ-7000-DX1.XQZ-7000-ZX/8-100-0.2g-100-0.2gX-0.2gD-O.2gX-100-O.2gX-100-O.2g-100-0.2g-100-0.2g/40+56+41.XQZ-7000-DX1.XQZ-7000-ZX1.XQZ-25000-H1.XQZ-25000-G1.XQZ-25000-D1.XQZ-25000-Z1.XQZ-7000-DX
4、1.XQZ-7000-ZX/0-100-0.2g-100-0.2gX-0.2gD-O.2gX-100-O.2gX-100-O.2g-100-0.2g-100-0.2g/60+100+1.XQZ-9000-DX1.XQZ-9000-ZX1.XQZ-45000-l1.XQZ-45000-G1.XQZ-45000-D1.XQZ-45000-Z1.XQZ-9000-DX1.XQZ-9000-ZX/60-100-0.2g-100-0.2gX-O.2gD-O.2gX-100-O.2gX-100-O.2g-150-0.2g-150-0.2g/陡60+100+1.XQZ-9000-DX1.XQZ-9000-Z
5、X1.XQZ-45000-l1.XQZ-45000-G1.XQZ-45000-D1.XQZ-45000-Z1.XQZ-9000-DX1.XQZ-9000-ZX/ImJ160-100-0.2g-100-0.2gX-O.2gD-O.2gX-100-O.2gX-100-O.2g-150-0.2g-150-0.2gZ48+80+81.XQZ-7000-DX1.XQZ-7000-ZX1.XQZ-32500-D1.XQZ-32500-Z1.XQZ-35000-H1.XQZ-35000-G1.XQZ-32500-D1.XQZ-32500-Z1.XQZ-7000-DX1.XQZ-7000-ZX0+48-100
6、-0.2g-100-0.2gX-100-O.2gX-100-O.2gX-O.2gD-O.2gX-100-O.2gX-100-O.2g-100-0.2g-100-0.2g32+48+31.XQZ-6000-DX1.XQZ-6000-ZX1.XQZ-17500-H1.XQZ-17500-G1.XQZ-17500-D1.XQZ-17500-Z1.XQZ-6000-DX1.XQZ-6000-ZX/陡2-100-0.2g-100-0.2gX-O.2gD-O.2gX-100-O.2gX-100-O.2g-100-0.2g-100-0.2g/JuJ260+100+1.XQZ-8000-DX1.XQZ-800

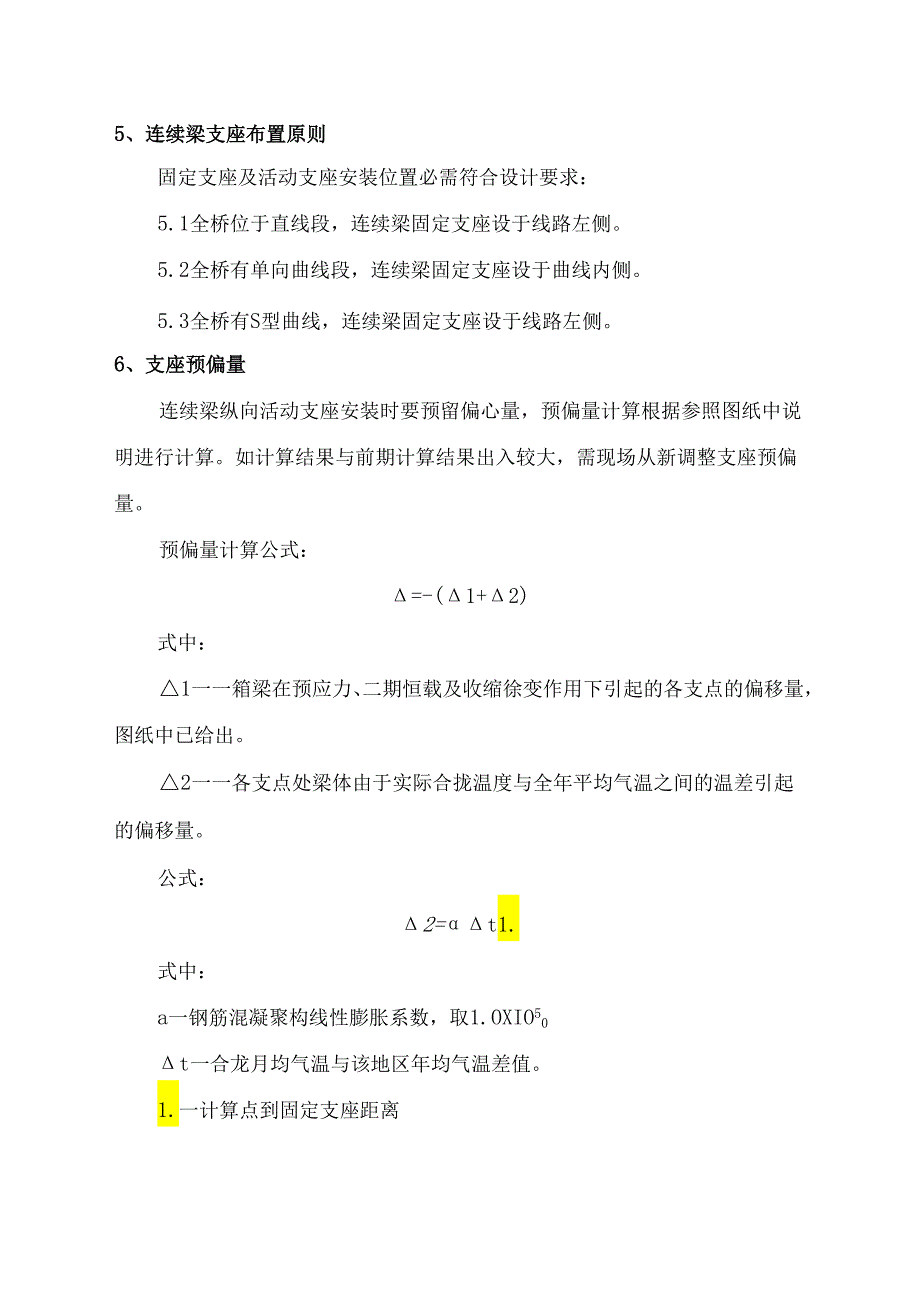

7、0-ZX1.XQZ-50000-D1.XQZ-50000-Z1.XQZ-50000-H1.XQZ-50000-G1.XQZ-50000-D1.XQZ-50000-Z1.XQZ-8000-DX1.XQZ-8000-ZX100+60-150-0.2g-150-0.2gX-100-O.2gX-100-O.2gX-O.2gD-O.2gX-100-O.2gX-100-O.2g-150-0.2g-150-0.2g5、连续梁支座布置原则固定支座及活动支座安装位置必需符合设计要求：5.1全桥位于直线段，连续梁固定支座设于线路左侧。5.2全桥有单向曲线段，连续梁固定支座设于曲线内侧。5.3全桥有S型曲线，连续梁
8、固定支座设于线路左侧。6、支座预偏量连续梁纵向活动支座安装时要预留偏心量，预偏量计算根据参照图纸中说明进行计算。如计算结果与前期计算结果出入较大，需现场从新调整支座预偏量。预偏量计算公式：=-(1+2)式中：1一一箱梁在预应力、二期恒载及收缩徐变作用下引起的各支点的偏移量，图纸中已给出。2一一各支点处梁体由于实际合拢温度与全年平均气温之间的温差引起的偏移量。公式：2=t1.式中：a一钢筋混凝聚构线性膨胀系数，取1.OXIO50t一合龙月均气温与该地区年均气温差值。1.一计算点到固定支座距离7、支座安装工艺及质量要求7.1支座采纳预埋底柱和锚固螺栓的连接方式，在墩台顶面支承垫石部位需预留锚栓孔，
9、锚栓孔预留直径为锚栓直径加60mm（偏差200mm）,深度为锚栓长度加50mm（偏差2（mm）预留锚栓孔中心及对角线位置偏差不得超过IOmmo7.2支座安装工艺：球型钢支座在工地安装前，应检查支座连接状态是否正常，但不得随意松动上、下支座连接螺栓。重力式注浆法（1）凿毛支座就位部位的支承垫石表面，清除预留锚栓孔中的杂物，安装灌浆用模板，并用水将支承垫石表面浸湿。（2）用楔块楔入支座四角，找平支座，并将支座底面调整到设计标高，在支座底面与支承垫石之间预留2030mm空隙，安装灌浆用模板。灌浆模板布置图（3）细致检查支座中心位置及标高后，用无收缩高强度灌注材料灌浆。灌浆材料性能要求如下:抗压强度（
10、MPa）泌水性不泌水8h20流淌性222OmJn12h25温度范围535。C24h40凝固时间初凝23Onlin,终凝W3h28h50收缩率2%56d和90d后膨胀率0.1%(4)采纳重力灌浆方式，灌注支座下部及锚栓孔间隙处，灌浆过程应从支座中心部位向四周注浆，直至钢模与支座底板周边间隙视察到灌浆材料全部灌满为止。(5)灌浆前，应初步计算所需的浆体体积，灌注好用浆体数量(6)灌浆材料终凝后，拆除模板及四角楔块，检查是否有漏浆处，必要时对漏浆处进行补浆，并用砂浆填堵楔块抽出后的空隙，拧紧下支座板锚栓，待灌注梁体混凝土后，刚好拆除各支座的上下支座连接螺栓。座浆法(1)凿毛支座就位部位的支承垫石表面
11、，清除预留锚栓孔中的杂物，并用水将支承垫石表面浸湿。(2)先在支承垫石顶面铺一层厚2030mm的M50干硬性无收缩砂浆，相应锚栓孔也灌满M50流淌性无收缩砂浆。砂浆顶面铺成中间略高于四周的形态。调整标高和水平，支座就位。(3)待灌注梁体混凝土后、张拉预应力筋前拆除各支座上、下连接钢板及螺栓。8、支座安装允许偏差支座安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1墩台纵向错动量一般高度墩台20测量高度30m以上墩台152墩台横向错动量一般高度墩台15高度30m以上墩台103同端支座中心横向距离偏差与桥梁设计中心对称时+30,-10偏差与桥梁设计中心不对称时+15,-IO4铸钢支座下座板中
12、心十字线扭转下座板尺寸2000mm1下座板尺寸22000mml%0边宽固定支座十字线中心与全桥贯穿测量后墩台中心线纵向偏差连续梁或跨度60m以上简支梁20小于60m简支梁10椒皮中心线ft物施勘1（拗圻超妪）3固定支座上下座板中线的纵横错动量3支座底板四角相对高差2活动支座的横向错动量3上下座板及摇、短轴之间的扭转15板式橡胶支座同一梁端两支座相对高差1每一支座板的边缘高差2上下座板十字线扭转2活动支座的纵向错动量（按设计气温定位后）36盆式橡胶支座支座板四角高差1上下座板中心十字线扭转1同一梁端两支座高差1一孔箱梁四个支座中，一个支座不平整限值3固定支座上下座板及中线的纵、横错动量1活动支座中线的纵横错动量（按设计气温定位后）3
