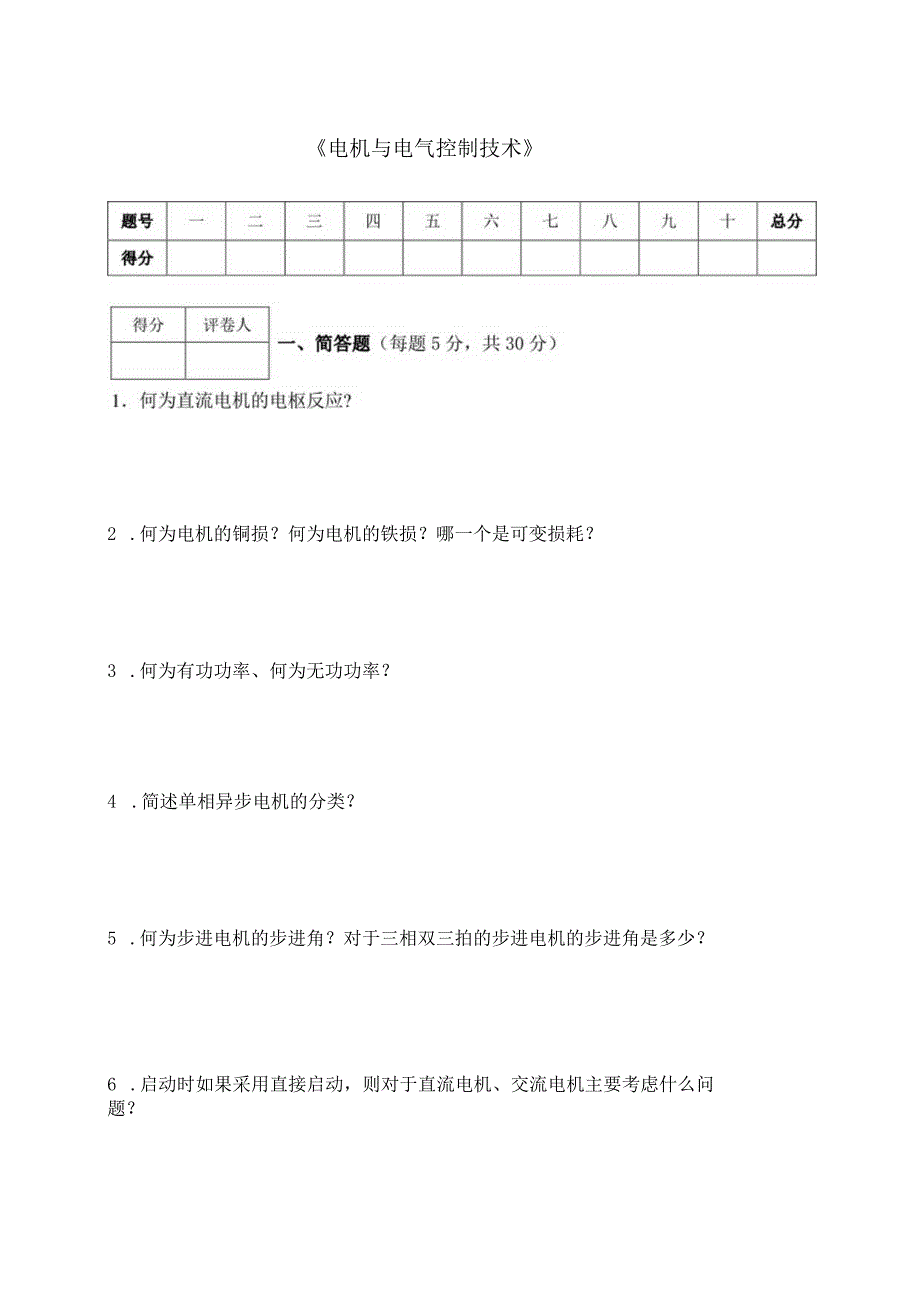

1、电机与电气控制技术2 .何为电机的铜损?何为电机的铁损?哪一个是可变损耗?3 .何为有功功率、何为无功功率?4 .简述单相异步电机的分类?5 .何为步进电机的步进角?对于三相双三拍的步进电机的步进角是多少?6 .启动时如果采用直接启动,则对于直流电机、交流电机主要考虑什么问题?第1页,共4页得分评卷人二、计算题(50分)1 .根据下图所示的绕组联结图画出向量图并确定出联结组别。(10分)2 .已知图中变压器一次绕组12接220V电源,二次绕组34、56的匝数都为一次绕组匝数的一半,额定电流都为1A。(8分)(1)在图上标出一、二次绕组的同名端的符号。(2)该变压器的二次侧能输出几种电压值?各如

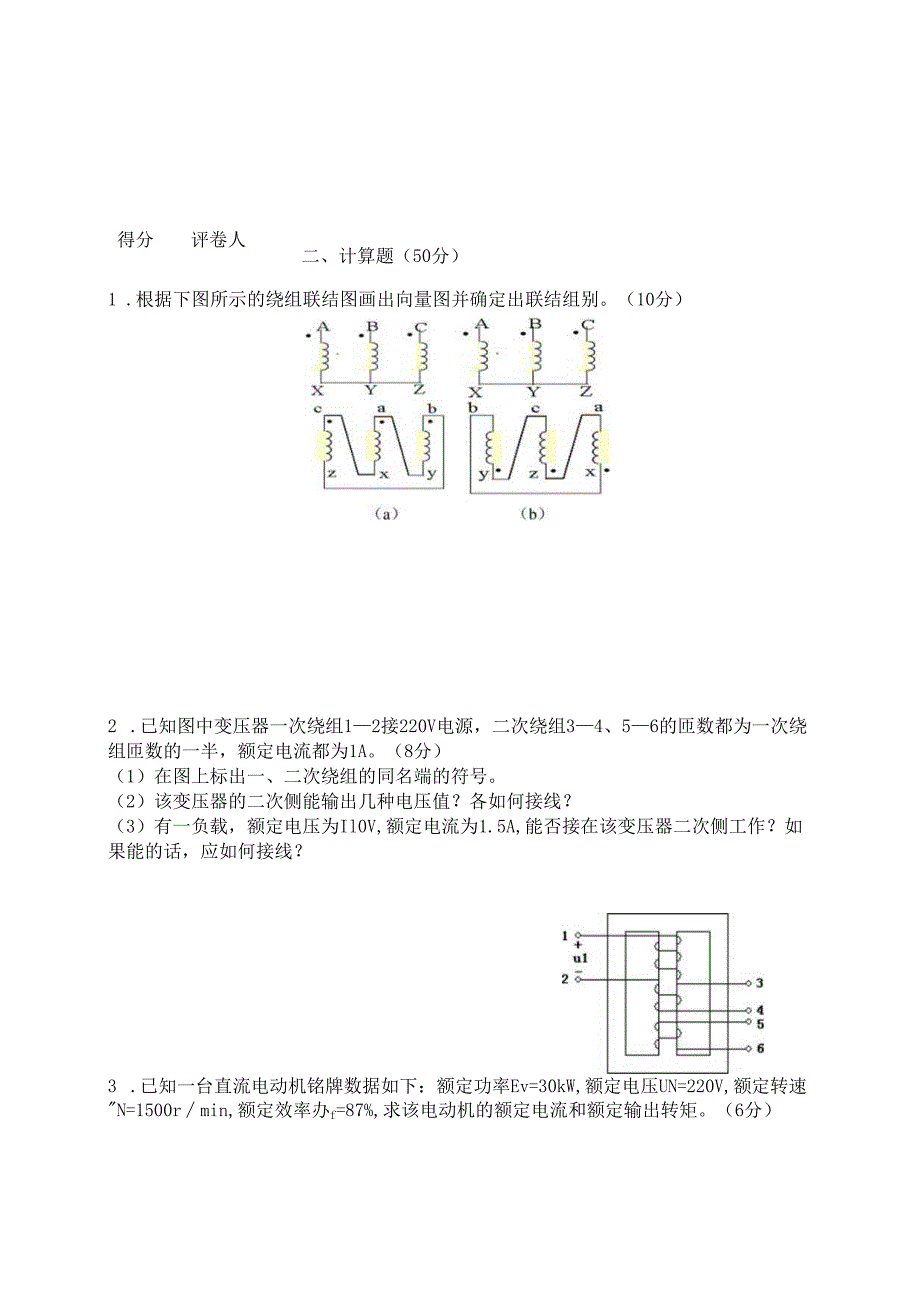

2、何接线?(3)有一负载,额定电压为Il0V,额定电流为1.5A,能否接在该变压器二次侧工作?如果能的话,应如何接线?3 .已知一台直流电动机铭牌数据如下:额定功率Ev=30kW,额定电压UN=220V,额定转速N=1500rmin,额定效率办f=87%,求该电动机的额定电流和额定输出转矩。(6分)4 .一台并励直流电动机,并联于220V的电网上运行,已知a=l,p=2,z=398,诉二1500min,=0.0103Wb,电枢回路总电阻(包括电刷接触电阻)Ra=OA7,Ijn=1.83A,pw=379W,pFe=276W,求:(12分)(1)此电机是发电机还是电动机?(2)电机的电磁转矩多大?(
