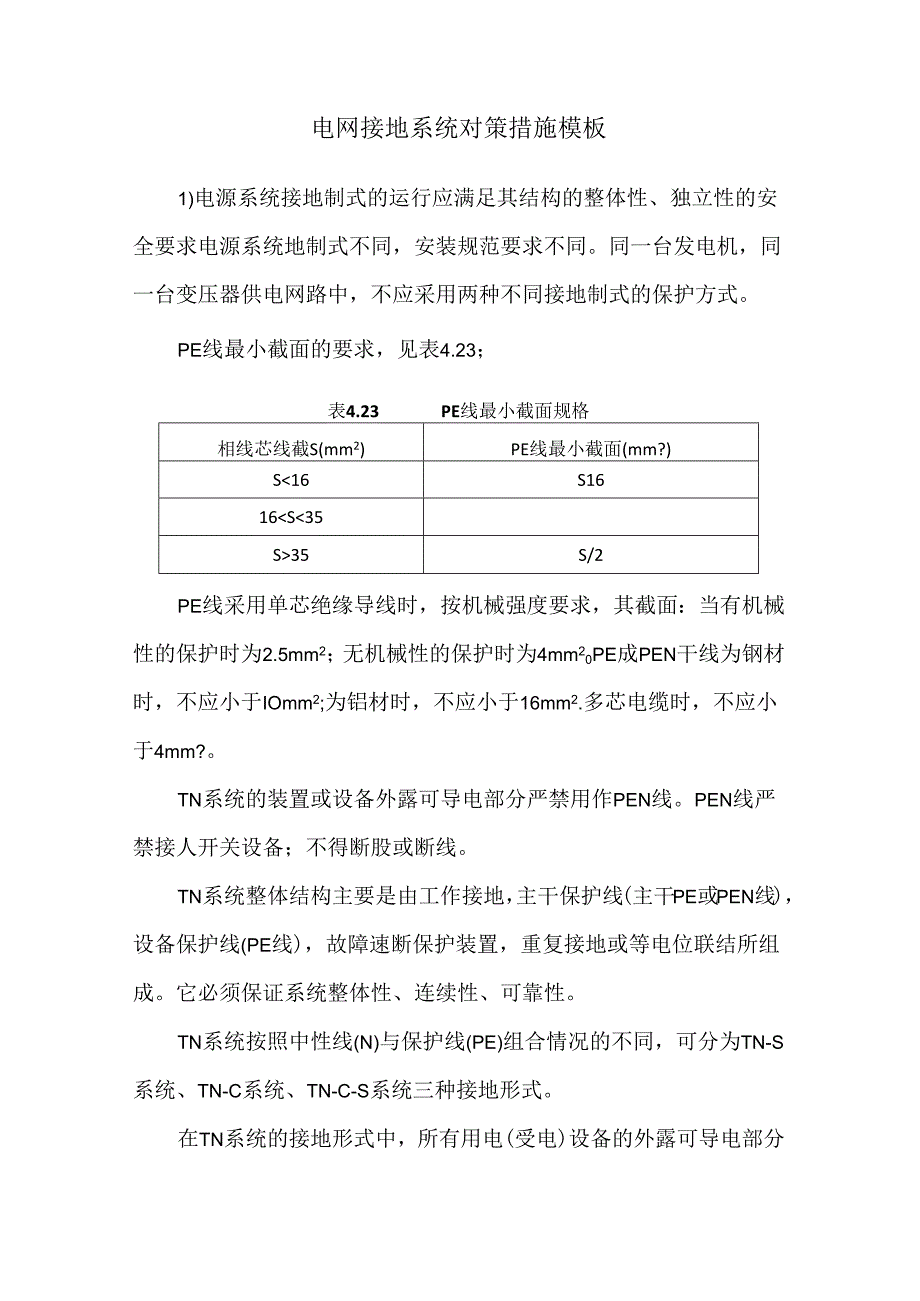

1、电网接地系统对策措施模板1)电源系统接地制式的运行应满足其结构的整体性、独立性的安全要求电源系统地制式不同，安装规范要求不同。同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方式。PE线最小截面的要求，见表4.23；表4.23PE线最小截面规格相线芯线截S(mm2)PE线最小截面(mm?)S16S1616S35S/2PE线采用单芯绝缘导线时，按机械强度要求，其截面：当有机械性的保护时为2.5mm2；无机械性的保护时为4mm20PE成PEN干线为钢材时，不应小于IOmm2;为铝材时，不应小于16mm2.多芯电缆时，不应小于4mm?。TN系统的装置或设备外露可导电部分严禁用作P

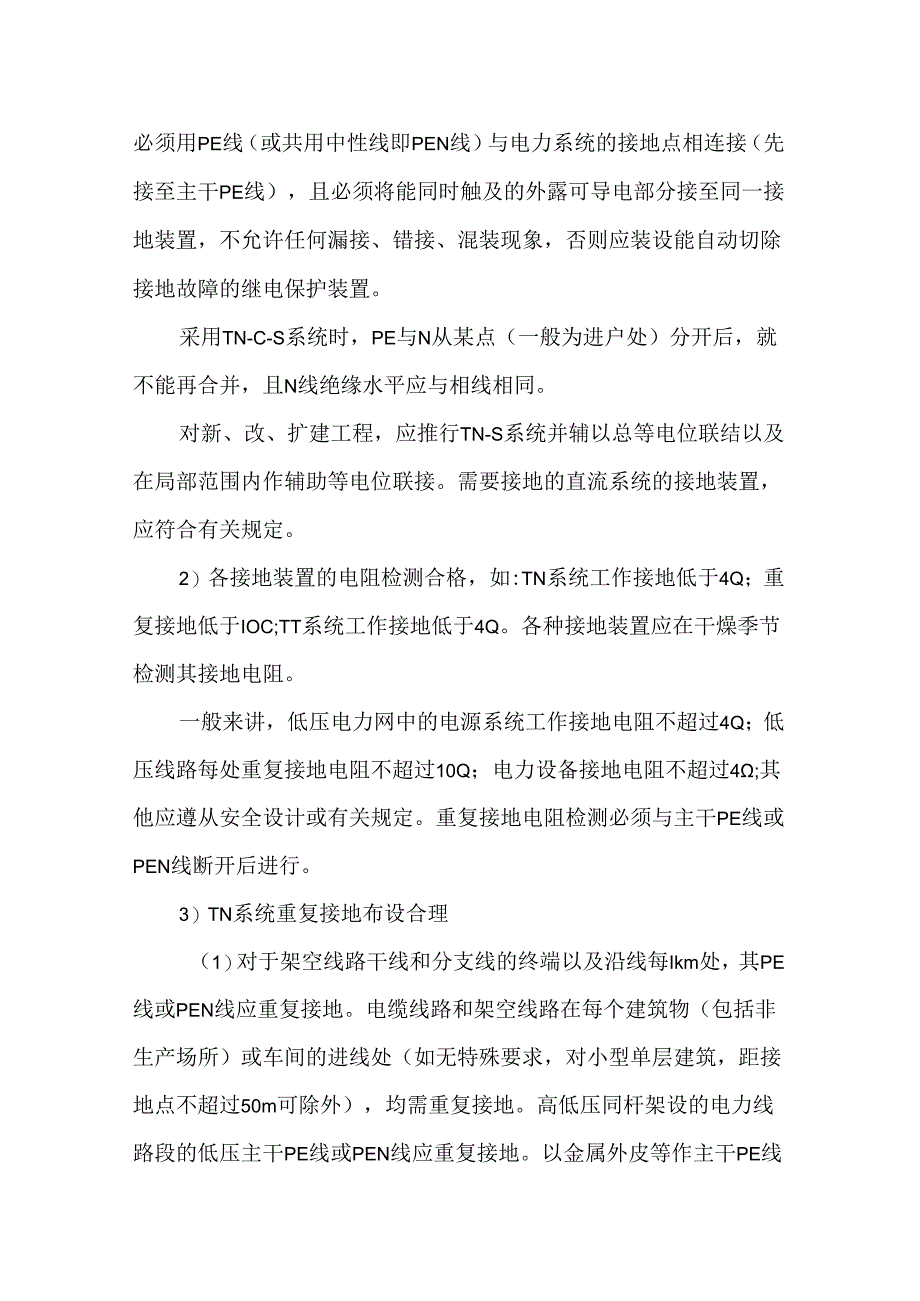

2、EN线。PEN线严禁接人开关设备；不得断股或断线。TN系统整体结构主要是由工作接地，主干保护线(主干PE或PEN线)，设备保护线(PE线)，故障速断保护装置，重复接地或等电位联结所组成。它必须保证系统整体性、连续性、可靠性。TN系统按照中性线(N)与保护线(PE)组合情况的不同，可分为TN-S系统、TN-C系统、TN-C-S系统三种接地形式。在TN系统的接地形式中，所有用电(受电)设备的外露可导电部分必须用PE线（或共用中性线即PEN线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障
3、的继电保护装置。采用TN-C-S系统时，PE与N从某点（一般为进户处）分开后，就不能再合并，且N线绝缘水平应与相线相同。对新、改、扩建工程，应推行TN-S系统并辅以总等电位联结以及在局部范围内作辅助等电位联接。需要接地的直流系统的接地装置，应符合有关规定。2）各接地装置的电阻检测合格，如:TN系统工作接地低于4Q；重复接地低于IOC;TT系统工作接地低于4Q。各种接地装置应在干燥季节检测其接地电阻。一般来讲，低压电力网中的电源系统工作接地电阻不超过4Q；低压线路每处重复接地电阻不超过10Q；电力设备接地电阻不超过4;其他应遵从安全设计或有关规定。重复接地电阻检测必须与主干PE线或PEN线断开后

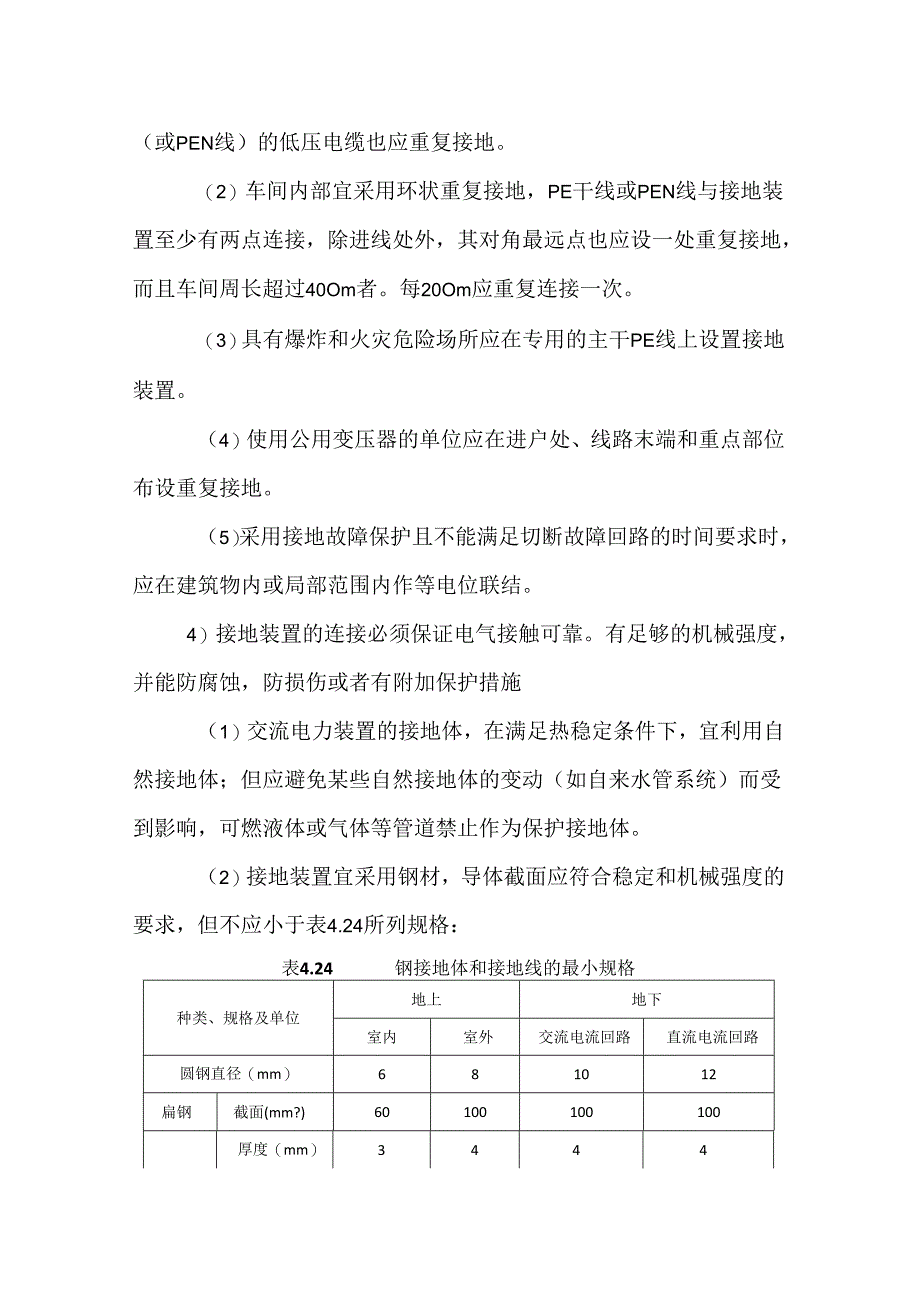

4、进行。3）TN系统重复接地布设合理（1）对于架空线路干线和分支线的终端以及沿线每Ikm处，其PE线或PEN线应重复接地。电缆线路和架空线路在每个建筑物（包括非生产场所）或车间的进线处（如无特殊要求，对小型单层建筑，距接地点不超过50m可除外），均需重复接地。高低压同杆架设的电力线路段的低压主干PE线或PEN线应重复接地。以金属外皮等作主干PE线（或PEN线）的低压电缆也应重复接地。（2）车间内部宜采用环状重复接地，PE干线或PEN线与接地装置至少有两点连接，除进线处外，其对角最远点也应设一处重复接地，而且车间周长超过40Om者。每20Om应重复连接一次。（3）具有爆炸和火灾危险场所应在专用的主
5、干PE线上设置接地装置。（4）使用公用变压器的单位应在进户处、线路末端和重点部位布设重复接地。（5）采用接地故障保护且不能满足切断故障回路的时间要求时，应在建筑物内或局部范围内作等电位联结。4）接地装置的连接必须保证电气接触可靠。有足够的机械强度，并能防腐蚀，防损伤或者有附加保护措施（1）交流电力装置的接地体，在满足热稳定条件下，宜利用自然接地体；但应避免某些自然接地体的变动（如自来水管系统）而受到影响，可燃液体或气体等管道禁止作为保护接地体。（2）接地装置宜采用钢材，导体截面应符合稳定和机械强度的要求，但不应小于表4.24所列规格：表4.24钢接地体和接地线的最小规格种类、规格及单位地上地下
6、室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面(mm?)60100100100厚度（mm）3444角钢厚度（mm）22.546钢管管壁厚度（mm）2.52.53.54.5注：电力线路杆塔的接地体引出线的截面不应小于50mm1引出线应热镀锌。接地体顶面埋没深度应符合设计规定，且不小于0.6mo（3）接地装置的钢体连接必须保持完好电气通路，包括接地体的引出线在内，应全部采用焊接。焊接必须牢固，焊接长度符合下列要求：a.扁钢为其宽度的2倍，四边施焊。b.圆钢为其直径的6倍，双面施焊。c.圆钢与扁钢连接时，其长度为圆钢直径的6倍。d.扁钢与钢管，扁钢与角钢、起重机轨道、伸缩缝（沉
7、降缝）等处焊接时，应有弧形（或直角形）连接结构。（1）接至主干PE线（或PEN线）的接地线应使用镀锌螺栓连接，接触紧密，离地面距离宜为250-300mm;离建筑物墙壁的间隙宜为1015mm;容易受到损伤的地方应采取保护措施。5）接地装置编号、标识明晰，定期检测报告有效，资料完整（1）标识明晰每一处接地装置应编号，有专用接地装置标示牌，并注明检测日期与数据，图形符号用E表示。明敷接地PE干线的表面应涂以用15-100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位宜作出标志。当使用胶带时，应使用双色胶带。中性线宜涂蓝色标志。自然接地体与人工接地体连接处应有便于分开的断接卡和色标，便于运行、维护和检测接地电阻。（2）资料齐全完整接地装置的设计资料，施工与变更资料，检测与检查资料，应当齐全完整，便于考证有效性，资料应真实可靠。定期检测，必须出具有效的正式报告，报告应由专业单位或部门认可。通过高低压线路的走向、分布查证接地装置布设以及接地装置的编号、位置。查证隐蔽工程图，历年来接地装置检测数据及有关管理检查记录。
