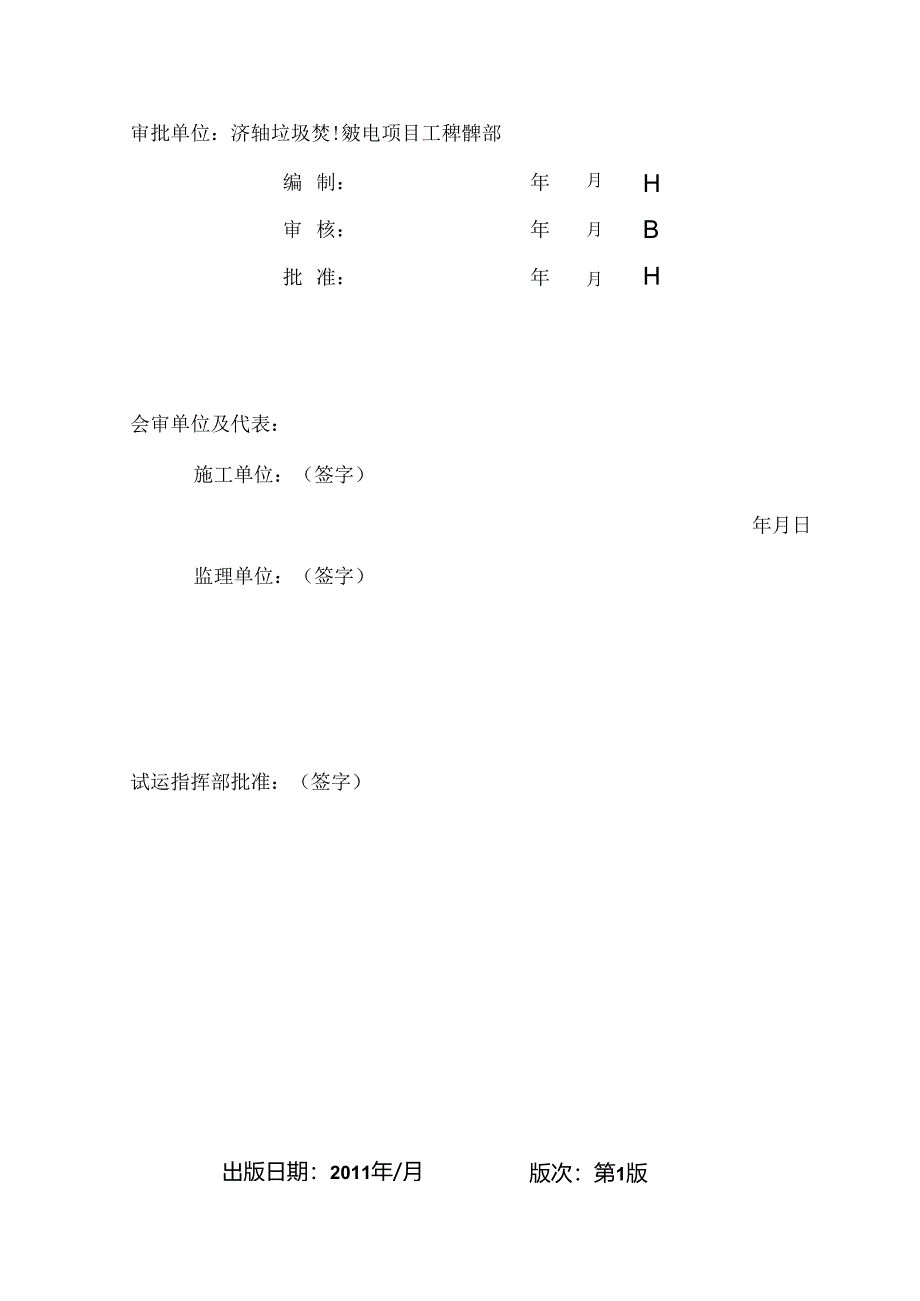

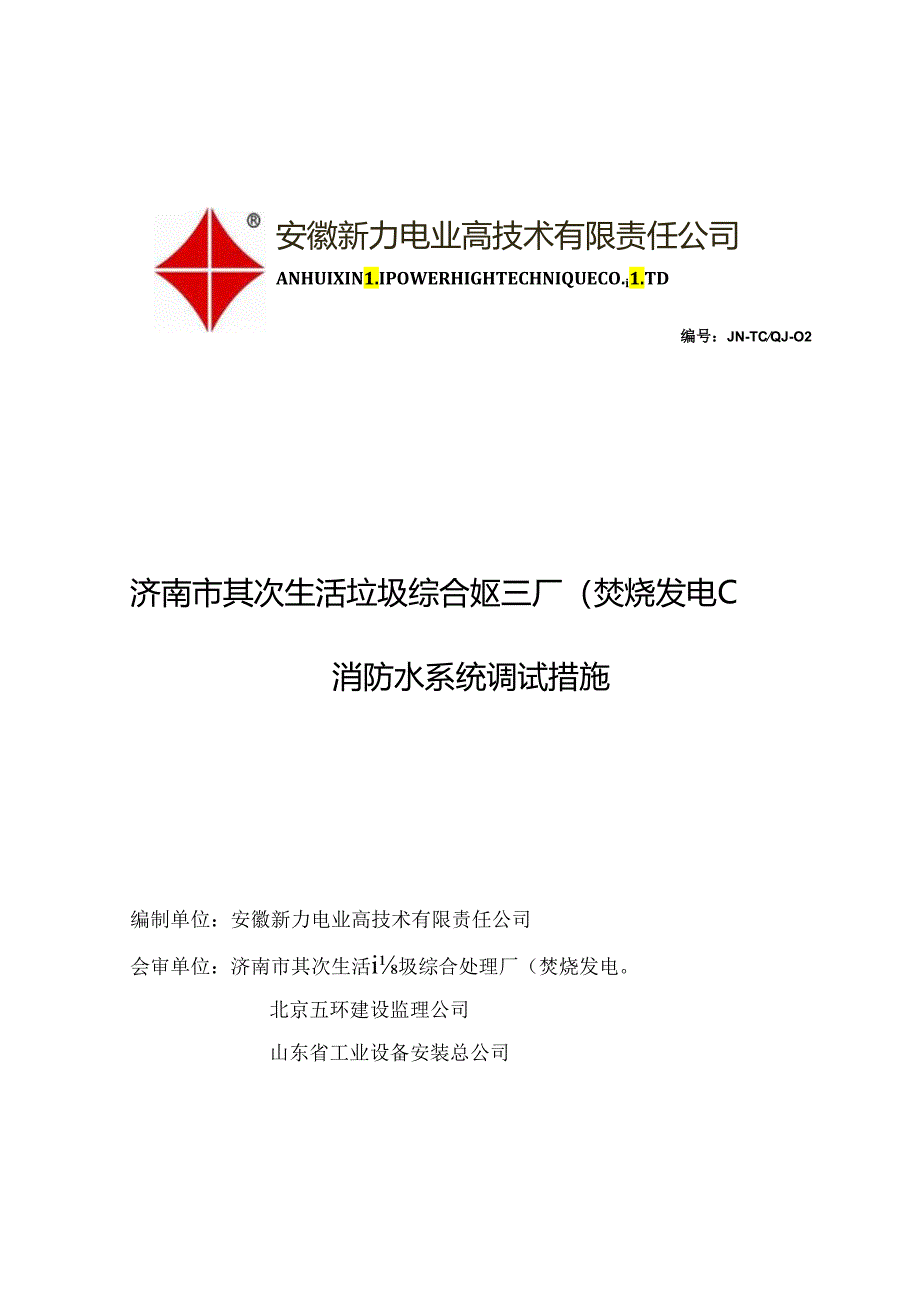

1、安徽新力电业高技术有限责任公司ANHUIXIN1.IPOWERHIGHTECHNIQUECO.i1.TD编号：JN-TCQJ-O2济南市其次生活垃圾综合妪三厂（焚烧发电C消防水系统调试措施编制单位：安徽新力电业高技术有限责任公司会审单位：济南市其次生活i圾综合处理厂（焚烧发电。北京五环建设监理公司山东省工业设备安装总公司出版日期：2011年/月版次：第1版审批单位：济轴垃圾焚!皴电项目工稗髀部编制：年月H审核：年月B批准：年月H会审单位及代表：施工单位：（签字）年月日监理单位：（签字）年月日生产单位：（签字）年月日建设单位：（签字）年月日试运指挥部批准：（签字）参加会审单位及人员签名会审措施名

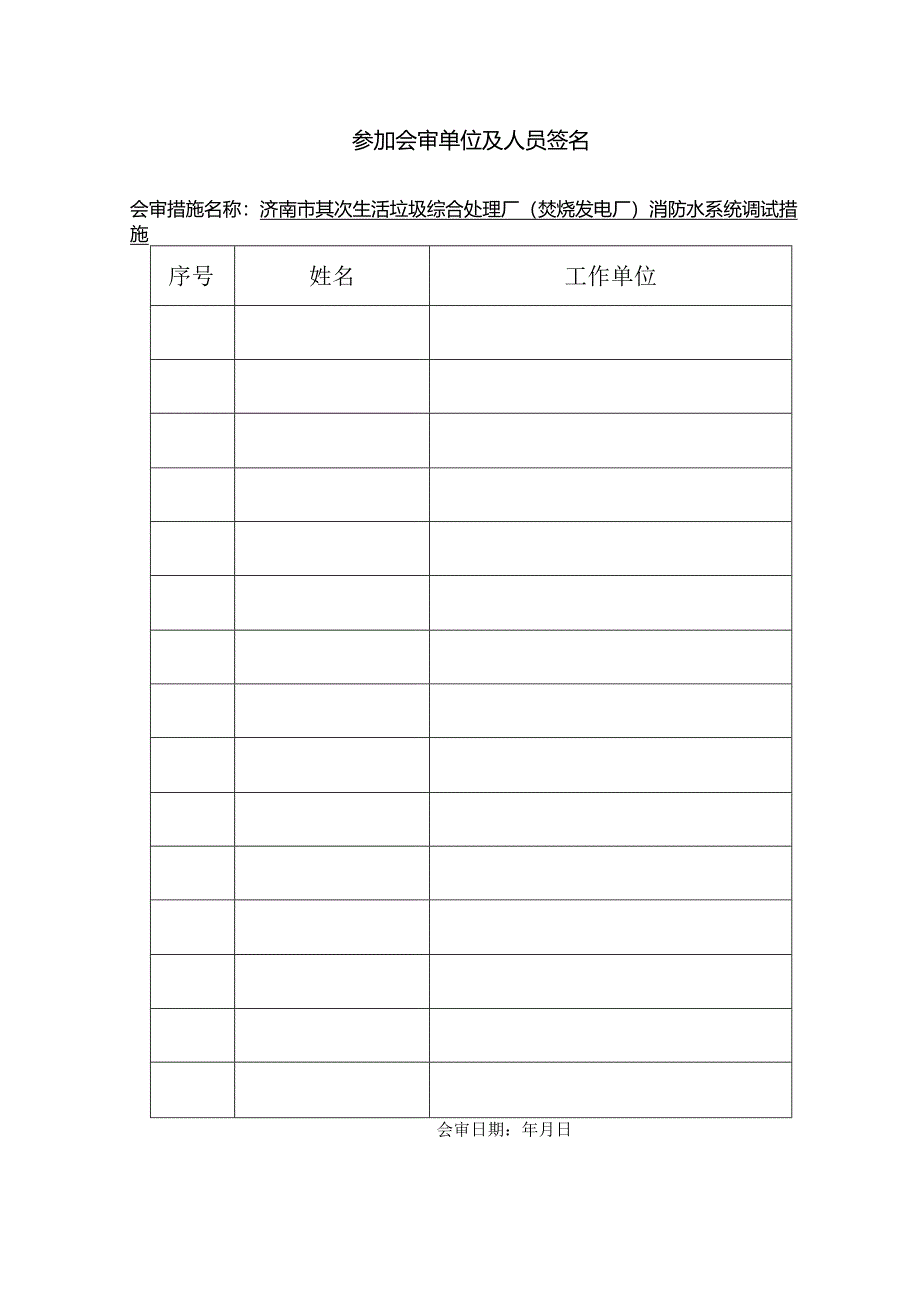

2、称：济南市其次生活垃圾综合处理厂（焚烧发电厂）消防水系统调试措施序号姓名工作单位会审日期：年月日调试目的1二 .设备规范1三 .编制依据及标准2四 .调试说明2五 .调试前应具备的条件2六 .调试步骤、程序、方法3七 .试运留意事项3八 .环境职业健康.平安限制措施4九 .限制验收的技术标准4十.调试组织分工4+-.附件5济南市其次生活垃圾综合处理厂(焚烧发电厂)消防水系统调试措施调试目的遵照以“平安为基础，质量为保证，效益为中心，细心操作，细心调试，确保优质高效，按时全面完成调试任务”的调试工作指导思想，本着调试可操作性的原则，编写此调试措施。目的是通过对消防水系统的调试和分部试转，消退设备
3、及系统中出现或可能出现的缺陷及隐患，使该系统能够正常运行以满意全厂消防用水的须要。二.设备规范2.1 消防水泵：型号：XBD960-S1.W(HY)流量：601.s扬程：100m转速：2980rmin制造厂家：上海连成泵业有限公司配用电机：型号：Y2-3155-2额定功率：IlOKW额定电压：380V额定电流：190.5A转速：2980rmin绝缘等级：F制造厂家：上海连成电机有限公司2.2 消防水炮专用泵：型号：XBD13/60-S1.W(HY)流量：601.s扬程：100m转速：2980rmin制造厂家：上海连成电机有限公司配用电机：型号：Y2-3151.1-2额定功率：160KW额定电压
4、：380V额定电流：279A转速：2980rmin绝缘等级：F制造厂家：上海连成电机有限公司三 .编制依据及标准3.1 火力发电厂基本建设工程启动及竣工验收规程2009版3.2 电力建设施工及验收技术规范汽轮机组篇2009版3.3 火电工程启动调试工作规定1996版3.4 火电工程调整试运质量检验及评定标准1996版3.5 制造厂家的产品说明书和图纸等；3.6 设计院供应的有关图纸、说明书等技术资料以及电厂运行规程和系统图等。四 .调试说明4.1 济南市其次生活垃圾综合处理厂（焚烧发电厂）消防水系统由两台消防水泵、两台消防水炮专用泵、消防水管道、消防栓、两只消防水炮等设备组成。4. 2为保证消
5、防水系统试运行的平安、牢靠进行，各协助设备的联锁爱护试验及试运转应支配在消防水泵试运前进行。5. 3调试期间，系统内各设备的运行、操作应严格根据制造商有关说明及电厂运行规程执行，以确保设备平安运行。五,调试前应具备的条件5.1消防水系统全部设备、管道安装结束，并阅历收签证。5. 2热工仪表及电气设备安装、校验完毕，并需供应有关仪表的校验报告。5. 3电机单转结束并确认转向正确，单体调试结束。5. 4各开、关动作正常，手动阀门开关敏捷。5. 5电机绝缘测试合格。5. 6消防水泵盘动敏捷，无摩擦。5. 7调试资料、工具、仪表、记录表格已打算好。5. 8试运现场已清理干净，平安、照明和通讯措施已落实
6、。6. 9有关单体的资料齐全，完成单体与分系统调试的交接验收签证工作。六.调试步骤、程序、方法6.1 检查消防水泵油位正常，冷却水正常。7. 2关闭到机炉车间，化水车间，油库等消防水系统各支路阀门。8. 3关闭消防水系统各支路消防栓。6.4在消防水泵出口母管处接临时管路，对消防水母管进行开断冲洗。6.5按消防水泵启动说明书要求全面检查。6.6启动消防水泵声音压力振动电流等参数正常后，开启出口阀对系统进行冲洗。6.7消防水母管冲洗干净后，从消防栓处对各支路进行冲洗。6.8消防水系统冲洗干净后，对消防水炮专用泵及管道进行调试，安措同消防水泵。6. 9冲洗结束后，复原系统，应留意复原过程中确保管道清
7、洁。消防水系统投入备用。七.试运留意事项7.1试运行设备及系统四周平安措施按要求安装完毕。7. 2试运时与试运有关的阀门和表计应挂标示牌，以免误操作，重要阀门上锁，挂警示牌，避开系统泄漏。7. 3试运时应听从统一指挥，无关人员不得进入试运场地，不得对该系统进行任何操作。7. 4试运时应做到场地平整，道路畅通，照明足够。7. 5试运转区域禁止进行危及试运行平安的工作，如必需进行工作，应先通知试运负责人，得到许可并进行必要的平安措施后方可进行。7. 6试运时如出现设备异样状况时，应马上汇报试运负责人，以便刚好处理；如状况紧急时，运行人员按电厂运行规程进行处理并汇报试运负责人。八.环境职业健康.平安
8、限制措施8.1调试全过程均应有各相关专业人员在场，以确保设备运行的平安性。8. 2调试过程中如发生异样状况，如消防水泵猛烈振动，管道发生猛烈振动以及运行参数明显超标等，调试人员应马上紧急停泵，中止调试，并分析缘由，提出相应的解决方法。8. 3调试人员在调试现场应严格执行安规及现场有关平安规定，确保现场工作平安、牢靠的进行。九,限制验收的技术标准消防水泵：轴承振动轴承温度电流出口压力消防水炮专用泵：轴承振动轴承温度电流出口压力联锁爱护及信号热工仪表管道系统严密性管道系统冲洗管道系统阀门50um65195AO.9MPa50um75279.OA1.25MPa项目齐全，动作正确校验精确，安装齐全无泄漏
9、清洁,无杂物符合火电工程调整试运质量检验及评定标准十.调试组织分工10.1调试单位负责调试措施的编制、调试时的技术指导以及调试期间所需仪器仪表的打算。10.2电厂运行人员负责系统的详细操作和运行监视、正常检查以及事故处理等。10.3安装单位负责设备的单体调试和分系统调试期间设备的检查维护、缺陷的消退以及平安措施的执行等。10.4监理公司负责调试过程的监理、检查和验收。附件附录1.系统检查确认表附录2.调试记录表附录3.机组分项调整试运质量检验评定表附录4.分部试运后验收签证书附录1.调试条件检查确认表系统试运条件检查确认表济南市其次生活垃圾综合处理厂（焚烧发电厂）工程1#、2#机组专业：汽机系
10、统名称：消防水系统序号检查内容检查结果备注1系统设备安装完毕，二次灌浆结束，管道（包括支吊架）安装完毕2系统手动、电动、气动阀门单体调试校验完毕3系统中的平安阀、减压阀冷态校验，动作正常4电气安装及电缆敷设、封堵完毕，接线结束，接地符合标准5仪控设备、信号、仪表校验、仪表管等工作完毕6系统的设备、阀门应挂好临时的标记、标牌7验收系统与相邻的施工系统己做好隔离措施8系统各组成部分及工序质量管理点均经过相应的质量验收签证9已完成被验收系统中的施工质量验收评定技术记录10系统保温、油漆结束、脚手架、杂物清理干净，照明、通讯正常11试运区域的消防设施己可投用或已配置足够的临时消防设施12系统的土建工作
11、完毕，平台、扶梯、栏杆、通道齐全，安装结束13试运组织机构、职责分工、人员到岗状况试运方案审批和组织学习交底状况结论经检查确认，该系统己具备试运条件，可以进行系统试运工作。施工单位代表（签字）：年月日调试单位代表（签字）：年月日监理单位代表（签字）：年月日建设单位代表（签字）：年月日生产单位代表（签字）：年月日附录2.调试记录表分系统试运记录表工程名称济南市其次生活垃圾综合处理厂（焚烧发电厂）机组编号1#、2#系统名称消防水系统试转日期试转概况转向正确口声音正常口试转时间h试转评价合格口不合格口试运记录轴承振动(微米)j立置时间111轴承温度(C)置时间、运行工况容时间、电流进口压力出口压力进
12、口温度出口温度AMPaMPa振动测量仪：VM-63A温度测量仪:PT-302备注记录人负责人济南市其次生活垃圾综合处理厂（焚烧发电厂）阀门动作试验记录表机组编号：1#、2#机组系统:消防水系统序号阀门名称阀门编号动作敏捷性CRT显示状态开关时间（三）开关开关1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.记录人:负责人:附录3.机组分项调整试运质量检验评定表机组分项调整试运质量检验评定表工程名称：济南市其次生活垃圾综合处理厂（焚烧发电厂）试运阶段:分系统调试专业名称：汽机分项名称:消防水系统性质:一般序号检验项目性质单位质量标准检查方法检查结果评定等级合格优良自评核定
