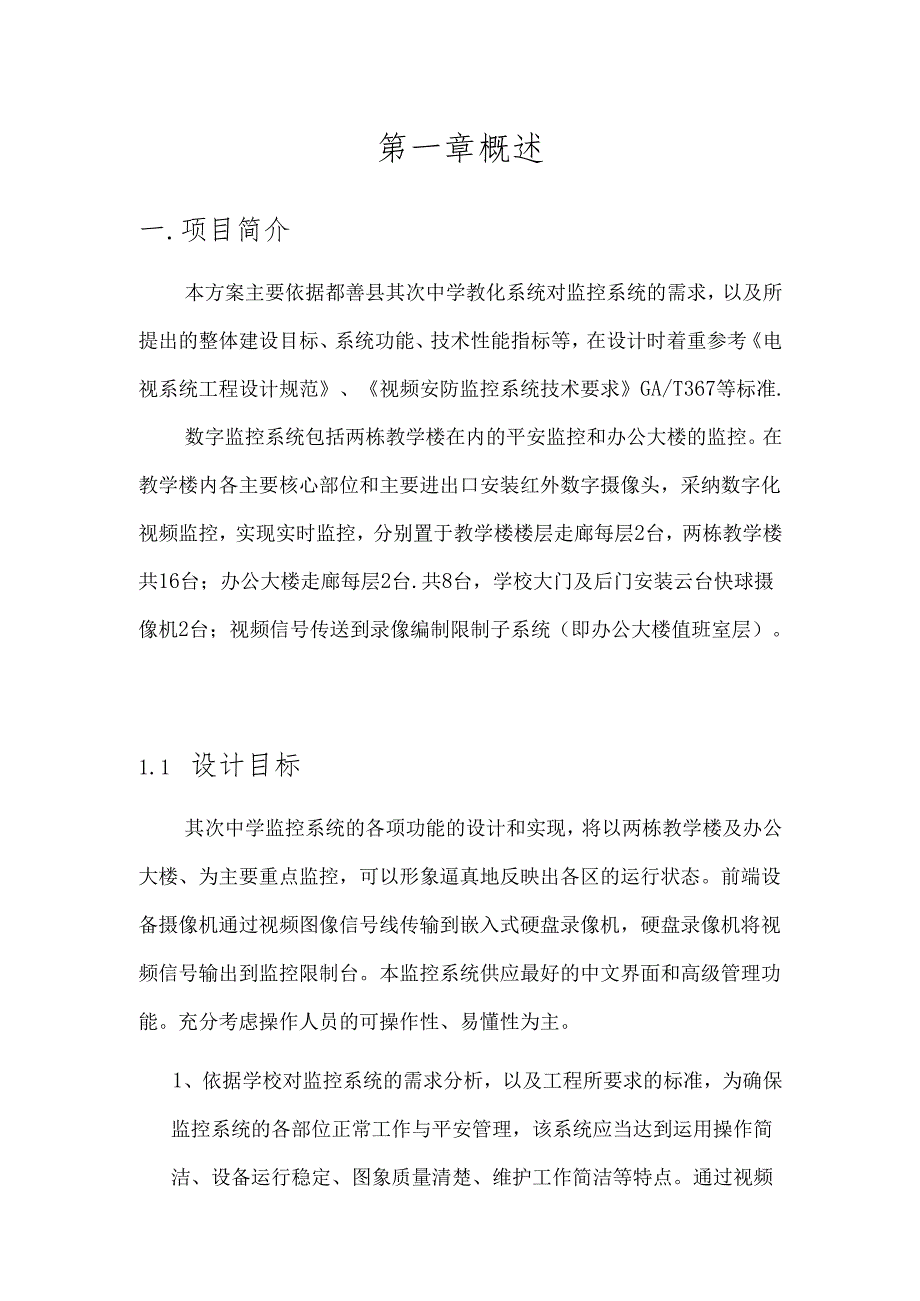

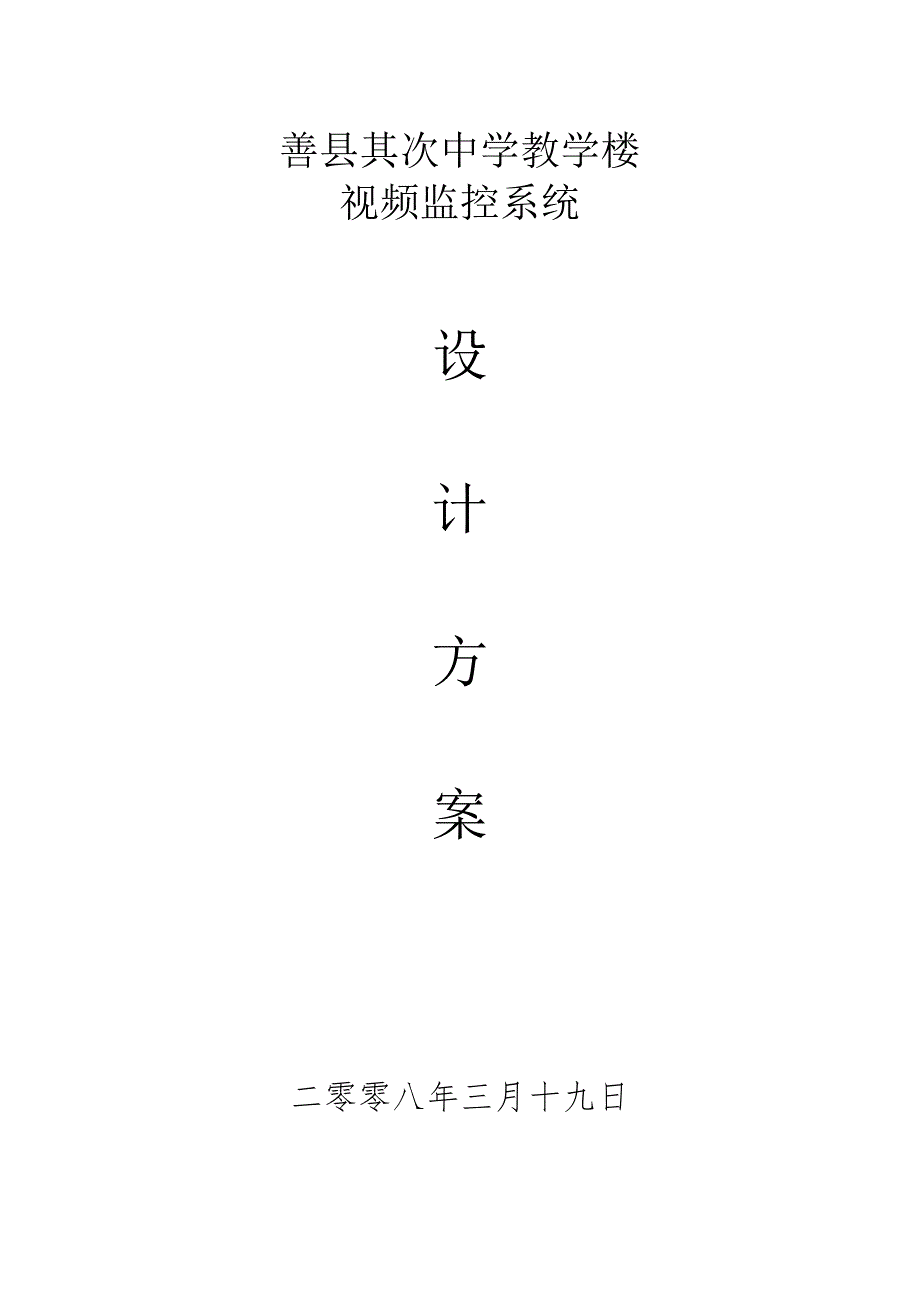

1、善县其次中学教学楼视频监控系统设计方案二零零八年三月十九日中国电信（鄱善）分公司书目第一章概述31.1 设计目标31.2 设计原则41.3 系统组成61.4摄像机分布表71.5系统连接示意图8其次章设备产品及限制软件说明102.1球型摄象机112.2嵌入式硬盘录象机12第三章施工组织13第四章监控设备预算表15第一章概述一.项目简介本方案主要依据都善县其次中学教化系统对监控系统的需求，以及所提出的整体建设目标、系统功能、技术性能指标等，在设计时着重参考电视系统工程设计规范、视频安防监控系统技术要求GA/T367等标准.数字监控系统包括两栋教学楼在内的平安监控和办公大楼的监控。在教学楼内各主要核
2、心部位和主要进出口安装红外数字摄像头，采纳数字化视频监控，实现实时监控，分别置于教学楼楼层走廊每层2台，两栋教学楼共16台；办公大楼走廊每层2台.共8台，学校大门及后门安装云台快球摄像机2台；视频信号传送到录像编制限制子系统（即办公大楼值班室层）。1.1 设计目标其次中学监控系统的各项功能的设计和实现，将以两栋教学楼及办公大楼、为主要重点监控，可以形象逼真地反映出各区的运行状态。前端设备摄像机通过视频图像信号线传输到嵌入式硬盘录像机，硬盘录像机将视频信号输出到监控限制台。本监控系统供应最好的中文界面和高级管理功能。充分考虑操作人员的可操作性、易懂性为主。1、依据学校对监控系统的需求分析，以及工
3、程所要求的标准，为确保监控系统的各部位正常工作与平安管理，该系统应当达到运用操作简洁、设备运行稳定、图象质量清楚、维护工作简洁等特点。通过视频监控、安防系统，便于学校领导实时地驾驭校内重点部位的实时状况，提高学校的管理水平。2、通过对学校内部的图像监控，了解学校内部的工作状况。3、保障人员的生命平安，削减人员伤亡。平安人员可以通过视频监控系统,取得事务发生场所、事务性质、紧急程度的第一手资料，可以通过“监控系统”得知那些人须要紧急救助,之后立刻就可以派人去将他们救出，或就地实施治疗和防护。4、削减因火灾等灾难造成的财产损失。防止单位的财物被无关人员拿走。即使不能阻挡，至少也可以记录财物被盗的过
4、程。5、协作其他自动化系统的工作。1.2 设计原则依据对校方的需求分析，本解决方案以满意实际应用为动身点，在视频传输方面尽量利用学校现有的通讯网络以求最大程度降低系统造价。系统设计原则如下：系统稳定性、牢靠性；所选硬件均选用先进、成熟、牢靠的产品，且具备良好运行业绩。系统先进性；采纳目前最先进的硬件组合，使系统兼容性、升级、扩展更简洁，并实行模块结构维护简洁化。免维护性；通过模块化、层次化的设计可基本实现系统的免维护。可扩容性；可依据须要便利地进行网络逐级汇接，增减各类站级前端设备等。本系统设计方案遵循以下原则：GBJl15-87GB12322-90GB50348-2004GB12663-90
5、GBJ42-81IEC364-4-41GA/T74-2000JGJ/46-88GB8566-88GBJ42-84GB50200-94GY/T121-95电视系统工程设计规范通用性应用电视设备牢靠性试验方法平安防范工程技术规范防盗报警限制器通用技术条件通信设计规范爱护接地和防雷接地标准平安防范系统通用图形符号施工现场临时用电平安技术规范计算机软件开发规范建筑结构设计统一标准有线电视系统工程技术规范CATV行业标准1.3系统组成都善县其次中学监控系统系统主要由前端，后端和传输及录像存储、四大部分构成。1、前端设备前端设备主要负责信号的采集，主要设备有红外摄像机、室外全方位球型云台、解码器、支架等。
6、2、后端设备后端设备的作用是对前端已采集到的信号进行处理。它主要包括视频信号的切换、显示和记录等主要功能。设备主要包括：、限制台、显示器、限制键盘、录像机等。全部限制设备及显示记录等后端设备均放在值班室内。限制设备为潜入式硬盘录像机及主控键盘。显示设备是两台监视器。3、传输传输系统包括视频信号和限制信号的传输。视频信号的传输为同轴电缆，限制信号的传输方式包括：（1）干脆限制（2）多线编码的间接限制（3）通讯编码的间接限制；1.4摄像机分布表学校内监控系统各点分布表地点摄像机机型数量安装方式备注办公楼走廊红外摄像机8吸顶安装室内学校大门口球型一体机1墙壁安装室内学校后门球型一体机1墙壁安装室内北
7、侧教学楼走廊红外摄像机8吸顶安装室内南侧教学楼走廊红外摄像机8吸顶安装室内合计261.5系统连接示意图网络视频监控系统拓扑图其次章设备产品及限制软件说明2.1一体化恒速球型摄像机性能特点：为室内/外环境设计，壁装或吊装均可，安装、拆卸便利，外观美观室外结构设计为双层罩，起到遮阳隔热作用,可有效降低球内温度3。C-5。C独特的双层间加排风扇结构可增加空气流速，便于排风扇热，降低球内温度，有效加热及除霜除雾球罩为耐压全景不变形亚加力进口球罩内置全方位云台及22倍变焦一体化摄像机云台选用进口电机、运行平稳牢靠可选配内置解码器技术规格：型号YD5409H云台电压AC24V50/60HZ云台功率IOW旋
8、转角度水平：10。3555垂直：OQROO旋转速度水平：12&/S垂直：129/S旋转限位水平/垂直可调工作温度-10oC-60oC(232F-1402F)材料上罩上罩：ABS或钢球球罩；耐能不变形亚加力光学进口材料云台构件:铝合金或ABS彩色一体化摄像机（彩转黑）彩色一体化摄像机（彩转黑）带限制菜单，可预设彩色转黑白，帧积累等各项功能，采纳帧积累技术，低照度可调整，在较暗的环境下，仍可取得彩色图像,485接口.像素NTSC:768（三）X493(V)PA1.：752（三）X582(V)放大倍数22倍光学变焦，10倍电子放大（F=l.6,F=3.9mm-85.8mm）水平解析度480TV1.最
9、低照度11.ux0.021.ux,lowshutterON(Fl.630IRE)信噪比248dB(AGC关闭)电子快11自动/1/501/10,OOOsec背光补偿自动增益限制自动白平衡模式自动聚焦模式自动视频输出l.OVp-p,75(BNC)菜单显示中文/英文工作温度-2050oC体积60(W)X60.4（三）X103(1.)mm重量240g功率4.2W350ma工作电压DC12V红外夜视型多功能室内外通用摄像机红外夜视型多功能室内外通用摄像机性能特点：防水效果好，镜面不起雾防水防尘等级：1P68低照度时自动开启红外线，彩色自动转黑白红外线照耀距离可达15-35米适用于银行，学校超市及黑暗场
10、所，安装便利夜间运用效果最佳技术规格：型号um-81IR影像感测器1/3SONYCCDSensor影像图素795（三）596(V)水平解析度480TV线最低照度O1.UXF1.2信噪比大于48dB电子快门自动l50100,000秒背光补偿自动镜头标准配置6mm可选择3.6mm8mm/12mm/16mm视频输出BNCIVPp75红外线照35米以内耀距离工作温度-20oC50oC电源DC12V10%红外波长850nm-950nm外形尺寸68103.5mm2.3嵌入式数字硬盘录像机产品主要特点:DS-8016HC十六路音视频同入，一路视频输出，一路音频输出，一路对讲输入，标准BNC接口,H.264压
11、缩方式，第一五九十三路最高支持Dl分辩率，一个RJ45网络等通讯接口,支持VGA显示，网传16K-2M可调，支持多种方式备份，四个IDE接口，十六路报警输入，四路报警输出第三章施工组织3.1电缆敷设依据工作规程，电缆敷设工作由我方派有阅历的人员进行施工，为确保平安，全部施工人员要经需方进行资格认可。电缆敷设可上过吊顶，下走线沟或预埋等方式。对电缆敷设的要求：严格按图纸要求施工。全部电缆具有防火防燃性能，布线等应区分地点采纳镀锌管或PVC管。施放电缆前要对电缆逐芯进行测量，防止短路或断线。做编号标记，防止出错。对敷设好的电缆，逐级核实。放线、核查专人负责，分工明确。分阶段对电缆敷设进行总检。分阶段刚好做好工作记录。若有修改，报请需方代表签字认可，并在图纸和工作记录中注明。全部敷设完工后，进行总测试，双方派人参与。3.2调试原则上对全部设备逐点进行调试。首先安装好各站点前端设备，并调试好待用。前端设备如：云台、摄像机.信息限制器等，首先在室内连接调试，工作正常后再安装到位。系统总调。明确分工，保证质量，做记录。第四章监控设备预算表
