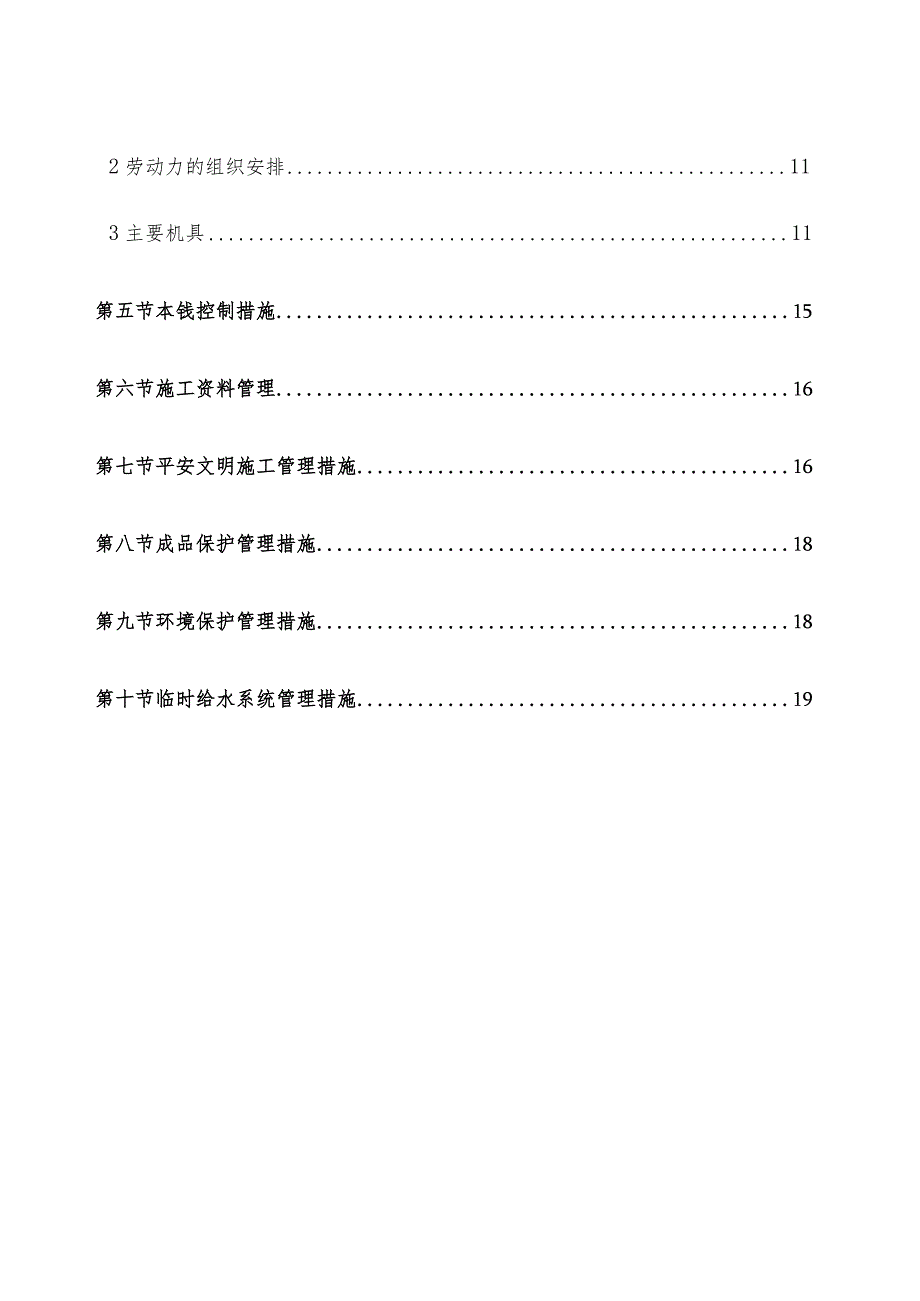

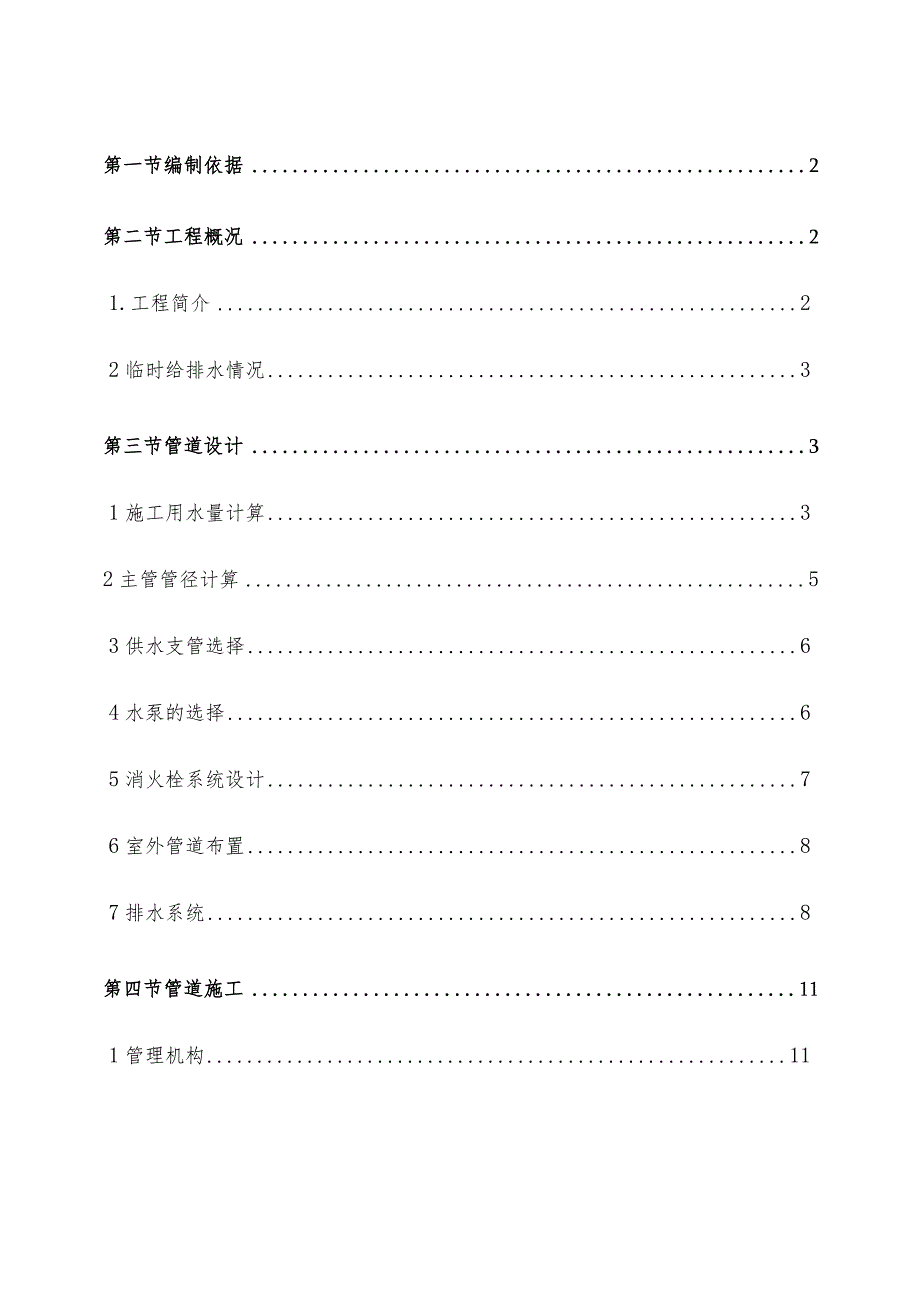

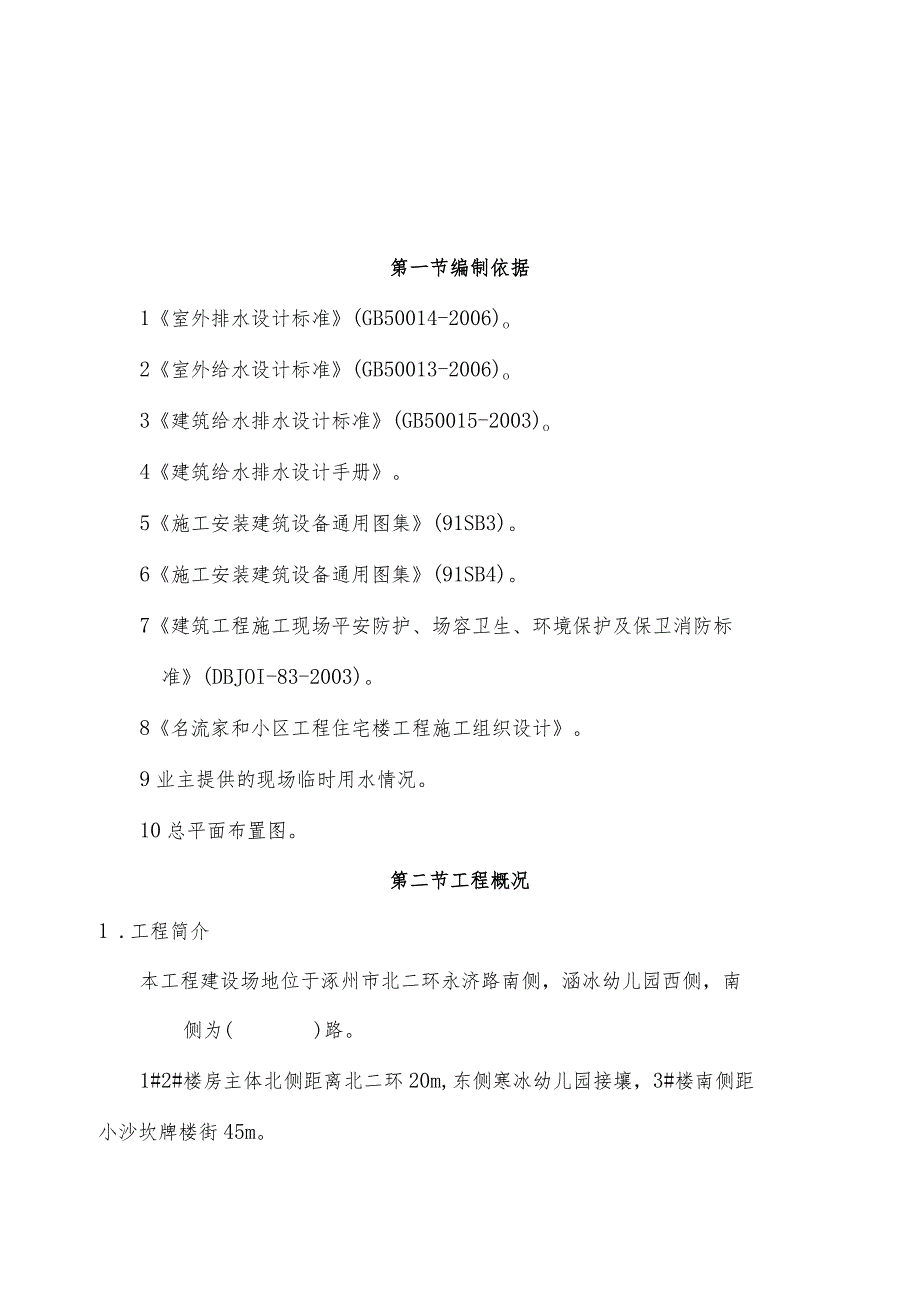

1、第一节编制依据2第二节工程概况21.工程简介22临时给排水情况3第三节管道设计31施工用水量计算32主管管径计算53供水支管选择64水泵的选择65消火栓系统设计76室外管道布置87排水系统8第四节管道施工111管理机构112劳动力的组织安排113主要机具11第五节本钱控制措施15第六节施工资料管理16第七节平安文明施工管理措施16第八节成品保护管理措施18第九节环境保护管理措施18第十节临时给水系统管理措施19第一节编制依据1室外排水设计标准(GB50014-2006)o2室外给水设计标准(GB50013-2006)o3建筑给水排水设计标准(GB50015-2003)o4建筑给水排水设计手册。
2、5施工安装建筑设备通用图集(91SB3)。6施工安装建筑设备通用图集(91SB4)。7建筑工程施工现场平安防护、场容卫生、环境保护及保卫消防标准(DBJOI-83-2003)。8名流家和小区工程住宅楼工程施工组织设计。9业主提供的现场临时用水情况。10总平面布置图。第二节工程概况1 .工程简介本工程建设场地位于涿州市北二环永济路南侧，涵冰幼儿园西侧，南侧为()路。1#2#楼房主体北侧距离北二环20m,东侧寒冰幼儿园接壤，3#楼南侧距小沙坎牌楼街45m。1#2#楼建筑面积27656.56m2,地下2层，地上24层。0.0绝对标高=31.350m,建筑总高71.70m。根底结构形式为梁板式筏形根底
3、，主体结构形式为钢筋混凝土剪力墙结构。3#楼建筑面积33593.04m2,地下2层，地上24层。0.0绝对标高=31.350m,建筑总高71.70m。根底结构形式为梁板式筏形根底，主体结构形式为钢筋混凝土剪力墙结构。2临时给排水情况临时水源采用水井，位于3#楼西侧，临时供水管DNl00。施工临水主管线沿1#2#楼四周的施工道路边缘敷设，在1#楼南侧、3#楼西侧设置竖向施工供水管，再由水井处直接引向2#楼东侧设置竖向施工用水管，生活区临时饮用水是由市政自来水管接通，与施工用水分开使用。第三节管道设计1施工用水量计算1. 1施工用水量q1=K1(Q1XN1)/(T1Xt)K2(8X3600)式中：
4、q1施工用水量(Ls)K1未预计的施工用水系数(2.052.15)Qi季度工程量N1施工用水定额T1季度工作日K2用水不均衡系数现场施工用水主要是混凝土养护用水。本工程混凝土共约1.8万渭，完成时间约为()天。q1=2.05(18000450)/(17021.5/(8X3600)=1.30(Ls)1.2施工机械用水量q2=K1(Q2XN2)K3(8X3600)式中：q2机械用水量(Ls)K1未预计的施工用水系数(1.051.15)Q,同一种机械台数(台)N2施工机械台班用水定额K3施工机械用水不均衡系数施工机械用水主要是运输车辆用水。q2=1.0520501.4/(283600)=0.026L
5、s1. 3施工现场生活用水量q3三PN3Kl/(t83600)式中：q3施工现场生活用水量(Ls)P1施工现场顶峰昼夜人数N3施工现场生活用水定额K1施工现场用水不均衡系数q3=1200401.5/(283600)=1.250Ls1.4 生活区生活用水量q4=P2N4K5/(24X3600)式中：q1生活区生活用水量(Ls)P2生活区居民人数N4生活区生活用水定额K5生活区用水不均衡系数现场生活区设置在东侧108楼场地内，q4=1200601.5/(243600)三1.25Ls1.5 消防用水量本工程现场面积小于5ha,一般按火灾同时发生一次考虑，消防用水量q5=10L/so总用水量(Q)计算
6、因为q+q2+q3+q4=l.30+0.026+1.25+1.25=3.826q5现场总用水量Q=q5=10Ls2主管管径计算d=4Q(v1000)1/2式中：d配水管直径(In)Q耗水量(Ls)V管网中水流速度(ms),查表得1.5。计算结果：d=92mm考虑到用水量的不均匀性，取管径为100mnl3供水支管选择3.1 办公生活区供水支管用水量计算：q3=（P2N3KJ/（24X3600）q3办公生活区生活用水量（L/S）P2办公生活区人数（拟定1200人）；N3办公区昼夜全部生活用水定额（80-120升/人）K1办公用水不均衡系数（2.00-2.50）q3二（P2N3K1）/（24X360
7、0）=1200X80X2.00/（24X3600）=2.22L/S经过查表选择管径D=40mm（经过查表水的流速V=l.03ms符合规定的要求）。3.2 施工区供水支管本工程室外消防用水量为10L/S,消防立管的管径选用DN80,施工用水立管的管径选用DN50。4水泵的选择4.1消防水泵的扬程计算H=H1+H2+H3H为水泵扬程（m）Hi为水泵吸水口到最不利点高差（m）H2为管道水头损失（m）,可详细进行管网水力计算或简单地按Hl的10%计算。H3为最不利用水点出水水压(m)根据室内消防及生产加压泵流量10L/S,建筑物高度按71.7m考虑。室内消防水泵扬程计算如下：h=h1+h2+h3H尸2
8、5.ImH2=H110%=2.51mH3=IOmH=H,+H2+H3=25.1+2.51+10=37.61m4.2水泵选型考虑地下水位约30m,水泵扬程按80m考虑。5消火栓系统设计5.1 消火栓系统用水量本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为10L/S,室内消火栓用水量设计为20L/S,消火栓系统总用水量为30L/S。5.2 室外消火栓系统设计5.2.1 两楼各设一主干管DNlOOnlm的水管。整个现场统一规划设置消防栓，其覆盖半径为50m,此覆盖区为施工现场区。施工现场消火栓未覆盖的消防区域设灭火器。5.2.2 室内消火栓系统设计：建筑工程施工现场平安防护、场容卫生
9、、环境保护及保卫消防标准(DBJOl-83-2003)相关规定，1#2#3#楼高度均为71m的建筑工程，应安装临时消防竖管。本工程建筑物高度71.7m,应设消防立管。5.2.3 在办公区、大门口、生活区等明显部位处，集中布置手提干粉灭火器及消防锹、消防斧、消防水桶等消防器材。根据现场材料库的布置，按施工现场有关消防规定设置消防器材站，配备手提干粉灭火器、消防斧、消防小水桶、消防钩等消防器材，以保证施工现场的消防平安。6室外管道布置6.1 施工现场生产用水由现场主管道预留甩口。施工现场各预留用水点的支管不单设阀门井，只在其上设阀门控制。在1#楼南侧、3#楼西侧各甩出二个DN50阀门，为主体施工提
10、供施工用水。6.2 施工现场要有明显的防火宣传标志，消火栓应备足够的水龙带，周围3m内不准存放物品，消防泵房应使用非燃材料建造，位置设置合理，便于操作，并设专人管理，保证消防供水。消防泵的专用配电线路，应引自施工现场总断路器的上端，要保证连续不间断供电。7排水系统1 .1沿1#3#楼四周和办公生活区设置排水沟，排水坡度千分之一，2#楼四周设环绕排水沟一道直接与1#,3#楼排水沟集合向南直通市政下水管道，经过滤和沉淀，排入市政管线。职工厨房废水排出口各设隔油池一个，本工程共设隔油池1个。厕所设置化粪池，本工程共设1座化粪池。工人生活区化粪池为4000X4000X4000,采用砖砌，现浇混凝土盖板
11、厚度12Omnb混凝士强度等级C25。管理人员宿舍小便池与市政污水接通，不设大便池7 .2现场雨水：本工程现场面积较大，并且大局部地势较周边地势低，因此雨水排水主要考虑污水泵提升向外排水的方式排水。为保证现场的正常施工，同时现场在基坑周边设有截洪沟，以拦截现场外的雨水流入现场施工区域，同时在现场内部可增设集水坑，把现场内的雨水或地下水利用污水泵向外提升排至市政污水、雨水管网。现场路面硬化时场地中间向两侧找坡，坡度2%,流入排洪沟或者集水坑，统一汇入甲方指定出水位置。排水沟的设计见附图。现场道路 i=2%250雨水篦子碎石覆盖I-2%7.3现场污水：现场为保证排水清洁，不积淤，不对市政管网造成损
12、害，我们采取设置沉淀池，确保排水不浑浊，经沉淀后的污水排入雨水管线。车辆经过洗车台，由工程部门指定人员对运输车辆进行冲洗，保证运输车辆干净驶出施工现场，不对场外环境造成污染Q当池内淤泥到达300mm厚时，由相关人员进行清淤工作。7.4拟建基坑采用明排降水，在含水层坡面上每隔1.Om插放一个泄水管,将地下水导出。在坡顶设置截水沟，坡底设置排水沟，排水沟宽30OnIn1,深400mm,排水沟内填滤料（即石屑，用于截住排出的流沙），排水沟边缘与坡面间地面需做硬化处理，于坡底排水沟间隔20-30米设置一口集水井或集水坑（根据现场情况确定），井径60Onlnb深LOm,下入400mm包缠滤网的无砂滤水管
13、，外围填充石屑滤料，井内下入潜水泵，将所集之水及时排至破顶地表排水系统。第四节管道施工1管理机构2劳动力的组织安排合理而科学的组织劳动力，是保证工程顺利进行的因素之一，且工程质量要求高，因此对施工人员的素质相应要求高一些，需要一些能熟练掌握施工工艺，能独立承当施工组织的人员，确保工程质量。劳动力安排表序号技术员工长焊工壮工电工合计111481153主要机具主要机具表机具名称数量单位机具名称数量单位套丝机1台电焊机2台砂轮机1台压力钳2把手动试压泵1A钢锯6把管钳(450)4把水平尺4个活动扳手(450)10把钢卷尺10把手钳10把压力表4块其他工具假设干4.1工艺流程施工准备f管道预制加工一埋
14、地管道除锈、防腐分管道支架制作及安装f埋地管道预制及安装f立管的预制及安装一水泵及其附属设备的安装f消火栓及其它附件安装一通水试验一后续立管及附件的安装。4.2 室外埋地管道在埋设前应作除锈和防腐工作，给水管道除锈后刷热沥青两遍。室外埋地管埋深为0.8m。4.3 管道安装坡度均按施工及验收标准执行,给水管试水压力按工作压力的1.5倍进行，注水30分钟，不渗不漏为合格。排水管注水高于地面，15分钟不渗不漏为合格。4.4 4对于裸露在室外的明管在冬季施工时要有保暖措施，当进入结冰的天气前室外明管要用岩棉进行全面包裹，防止管内残留的水结冰将水管冻裂，对于暂不使用的水管，要将管内残留的水清干净方可放置在露天的环境下。4.5管道安装时，必须根据不同管径和要求，设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触紧密，但不得损伤管道外表。明敷管道的支吊架作防膨胀措施时，应按固定点要求施工，管道的各配水点以及穿墙支管节点处应采取可靠的固定措施。4.5阀门的规格型号应符合设计要求。阀门应无损伤，阀体严密性好，阀杆不得弯曲，分路阀门的强度试验压力为公称压力的1.
