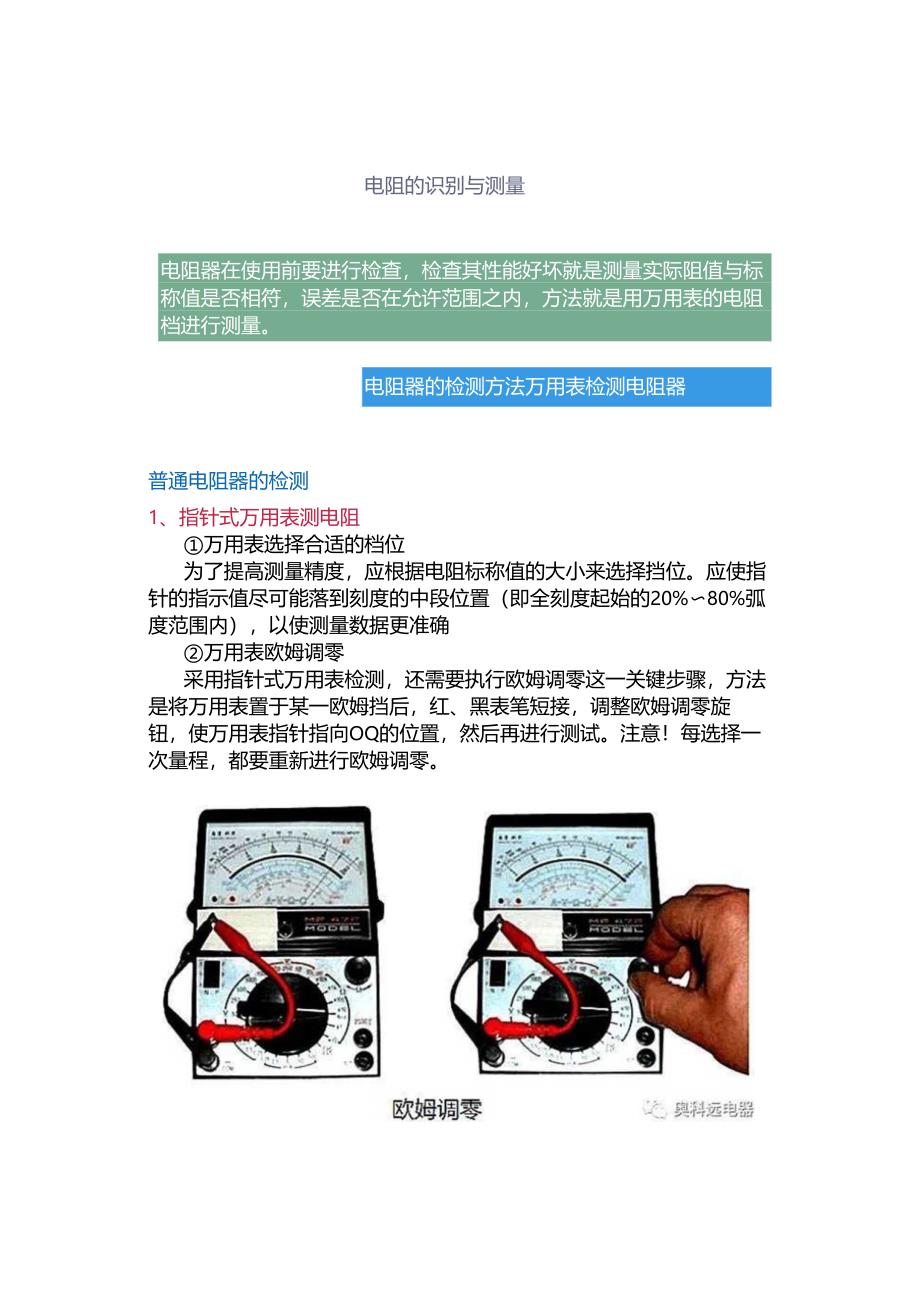

1、电阻的识别与测量电阻器在使用前要进行检查，检查其性能好坏就是测量实际阻值与标称值是否相符，误差是否在允许范围之内，方法就是用万用表的电阻档进行测量。电阻器的检测方法万用表检测电阻器普通电阻器的检测1、指针式万用表测电阻万用表选择合适的档位为了提高测量精度，应根据电阻标称值的大小来选择挡位。应使指针的指示值尽可能落到刻度的中段位置（即全刻度起始的20%80%弧度范围内），以使测量数据更准确万用表欧姆调零采用指针式万用表检测，还需要执行欧姆调零这一关键步骤，方法是将万用表置于某一欧姆挡后，红、黑表笔短接，调整欧姆调零旋钮，使万用表指针指向OQ的位置，然后再进行测试。注意！每选择一次量程，都要重新进

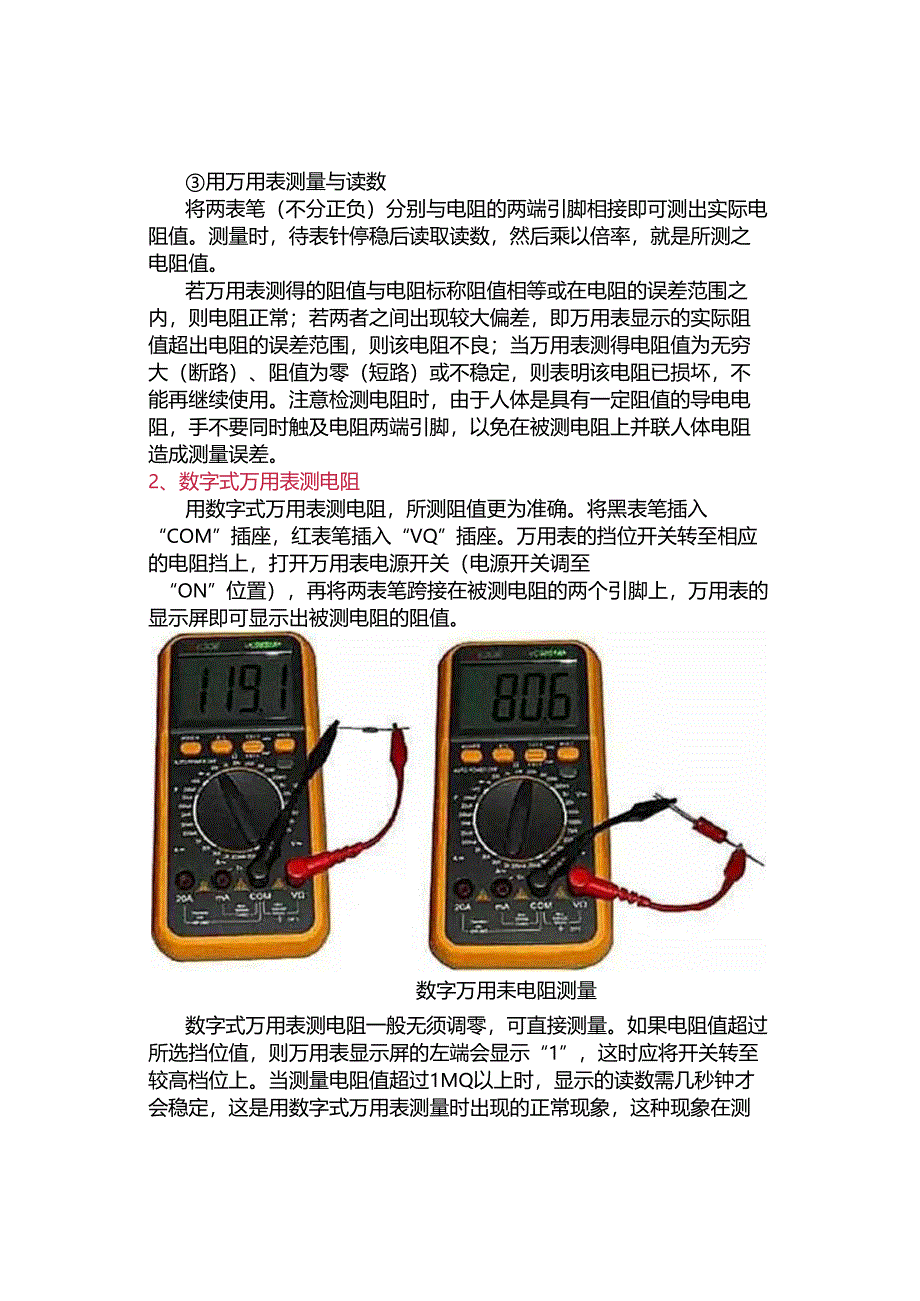

2、行欧姆调零。用万用表测量与读数将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。测量时，待表针停稳后读取读数，然后乘以倍率，就是所测之电阻值。若万用表测得的阻值与电阻标称阻值相等或在电阻的误差范围之内，则电阻正常；若两者之间出现较大偏差，即万用表显示的实际阻值超出电阻的误差范围，则该电阻不良；当万用表测得电阻值为无穷大（断路）、阻值为零（短路）或不稳定，则表明该电阻已损坏，不能再继续使用。注意检测电阻时，由于人体是具有一定阻值的导电电阻，手不要同时触及电阻两端引脚，以免在被测电阻上并联人体电阻造成测量误差。2、数字式万用表测电阻用数字式万用表测电阻，所测阻值更为准确。将黑表笔插入

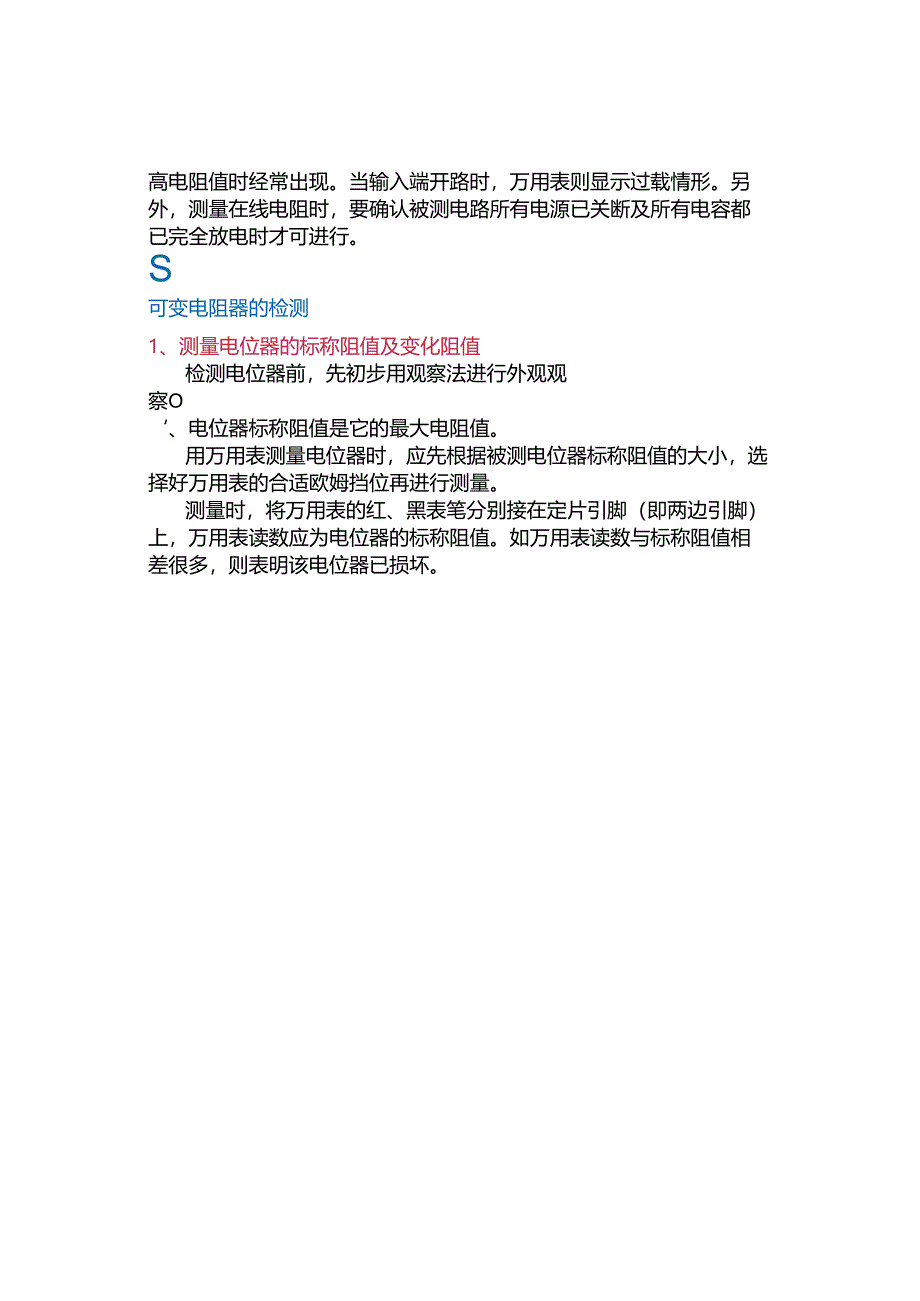

3、“COM”插座，红表笔插入“VQ”插座。万用表的挡位开关转至相应的电阻挡上，打开万用表电源开关（电源开关调至“ON”位置），再将两表笔跨接在被测电阻的两个引脚上，万用表的显示屏即可显示出被测电阻的阻值。数字万用耒电阻测量数字式万用表测电阻一般无须调零，可直接测量。如果电阻值超过所选挡位值，则万用表显示屏的左端会显示“1”，这时应将开关转至较高档位上。当测量电阻值超过1MQ以上时，显示的读数需几秒钟才会稳定，这是用数字式万用表测量时出现的正常现象，这种现象在测高电阻值时经常出现。当输入端开路时，万用表则显示过载情形。另外，测量在线电阻时，要确认被测电路所有电源已关断及所有电容都已完全放电时才可进
4、行。S可变电阻器的检测1、测量电位器的标称阻值及变化阻值检测电位器前，先初步用观察法进行外观观察O、电位器标称阻值是它的最大电阻值。用万用表测量电位器时，应先根据被测电位器标称阻值的大小，选择好万用表的合适欧姆挡位再进行测量。测量时，将万用表的红、黑表笔分别接在定片引脚（即两边引脚）上，万用表读数应为电位器的标称阻值。如万用表读数与标称阻值相差很多，则表明该电位器已损坏。当电位器的标称阻值正常时，再测量其变化阻值及活动触点与电阻体（定触点）接触是否良好。此时用万用表的一个表笔接在动触点引脚（通常为中间引脚），另一表笔接在一定触点引脚（两边引脚）。奥科远电器（八）引位器标称组值测量接好表笔后，万
5、用表应显示为零或为标称阻值，再将万用表的转轴从一个极端位置旋转至另一个极端的位置，阻值应从零（或标称阻值）连续变化到标称阻值（或零）。在电位器的轴柄转动或滑动过程中，若万用表的指针平稳移动或显示的示数均匀变化，则说明被测电位器良好；旋转轴柄时，万用表阻值读数有跳动现象，则说明被测电位器活动触点有接触不良的故障。2、电位器的引脚判别方法动触点引脚的判别方法首先将万用表的红、黑表笔分别接在电位器的任意两个引脚上，再调节电位器操纵柄，观察阻值是否变化。然后将其中一只表笔更换所接引脚，再次调节电位器操纵柄，同时观察阻值是否变化。对比两次测量的阻值，当某一次测量中阻值不变化时，说明万用表红、黑表笔所接引
6、脚是定片引脚，另一引脚则为动片引脚。接地定片引脚的判别将万用表的红、黑表笔分别接电位器的动片引脚和某一定片引脚，再将电位器操纵柄逆时针方向旋转到底，观察阻值的变化情况。然后将接定片引脚的表笔换接另一定片引脚，再次将电位器操纵柄逆时针方向旋转到底，同时观察阻值是否变化。在两次测量中，如果测量的电位器动片与某一定片之间的阻值为零，则说明此引脚为接地的定片引脚。3、检测外壳与引脚的绝缘情况将万用表调至最大欧姆挡，一只表笔接电位器的外壳，另一只表笔逐个接触电位器引脚测其阻值，阻值应为无穷大。（4）检查带开关电位器的开关是否良好带开关电位器的开关检查前，应旋动或推拉电位器柄，随着开关的断开和接通，应有良
7、好的手感，同时可听到开关触点弹动发出的响声。特殊电阻器的检测1、热敏电阻的检测NTC热敏电阻的检测测量时需分两步进行，第一步测量常温电阻值，第二步测量温变时（升温或降温）的电阻值，其具体测量方法与步骤如下。常温下检测：将万用表置于合适的欧姆挡（根据标称电阻值确定挡位），用两表笔分别接触热敏电阻的两引脚测出实际阻值，并与标称阻值相比较，如果二者相差过大，则说明所测热敏电阻性能不良或已损坏。在常温测试正常的基础上，即可进行升温或降温检测。加热后热敏电阻阻值减小说明这只NTC热敏电阻是好的。-.奥科远电器常温下检测PTC热敏电阻的检测同样，测量时需分两步进行，第一步测量常温电阻值，第二步测量温变时（
8、升温或降温）的电阻值。常温检测就是在室内温度接近25时进行检测，具体做法是将万用表两表笔接触PTC热敏电阻的两引脚测出实际阻值，并与标称阻值相比较，两者相差不大即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。在常温测试正常的基础上，即可进行升温或降温检测，升温具体方法是用一热源（如电烙铁）加热PTC热敏电阻，同时用万用表检测其电阻值是否随温度的升高而增大。如果是，则说明热敏电阻正常；若加热后，阻值无变化说明其性能不佳，不能再继续使用。2、光敏电阻的检测检测光敏电阻时，需分两步进行，第一步测量有光时电阻值，第二步测量无光照时的电阻值。两者相比较有较大差别，通常光敏电阻有光照时电
9、阻值为几千欧（此值越小说明光敏电阻性能越好）；无光照时电阻值大于1500K,甚至无穷大（此值越大说明光敏电阻性能越好）。有光时的检测电器3、压敏电阻的检测检测压敏电阻时，将万用表设置成最大欧姆挡位。常温下测量压敏电阻的两引脚间阻值应为无穷大，若阻值为零或有阻值，说明已被击穿损坏。E敏电阻已损不（b）压极与阻正常压敏电阻的测量契科远电器4、湿敏电阻的检测用万用表检测湿敏电阻，应先将万用表置于欧姆挡（具体挡位根据湿敏电阻阻值的大小确定），再用蘸水棉签放在湿敏电阻上，如果万用表显示的阻值在数分钟后有明显变化（依湿度特性不同而变大或变小），则说明所测湿敏电阻良好。湿敏电阻的测量5、保险电阻的检测保险电
10、阻检测方法与普通电阻的检测方法一样.如果测出保险电阻的阻值远大于它的标称阻值，则说明被测保险电阻已损坏。对于熔断后的保险电阻所测阻值应为无穷大。6、磁敏电阻的检测用万用表检测磁敏电阻只能粗略检测好坏，但不能准确测出阻值。检测时，将指针万用表置于RXlQ挡，数字万用表置于20OQ挡，两表笔分别与磁敏电阻的两引脚相接，测其阻值。磁敏电阻旁边无磁场时，阻值应比较小，此时若将一磁铁靠近磁敏电阻，万用表指示的阻值会有明显变化，说明磁敏电阻正常；若显示的阻值无变化，说明磁敏电阻已损坏。7、力敏电阻的检测检测力敏电阻时，将指针万用表置于RXloQ挡，数字万用表置于200。挡，两表笔分别与力敏电阻两引脚相接测阻值。对力敏电阻未施加压力时，万用表显示阻值应与标称阻值一致或接近，否则说明力敏电阻已损坏。对力敏电阻施加压力，万用表显示阻值将随外加压力大小变化而变化。若万用表显示阻值无变化，则说明力敏电阻已损坏。8、排阻的检测根据排阻的标称阻值大小选择合适的万用表欧姆挡位（指针式万用表注意调零），将两表笔（不分正负）分别与排阻的公共引脚和另一引脚相接即可测出实际电阻值。通过万用表测量就会发现所有脚对公共脚的阻值均是标称值，除公共脚外苴它任意两脚之间阻值是标称值的两倍。排阻的测量
