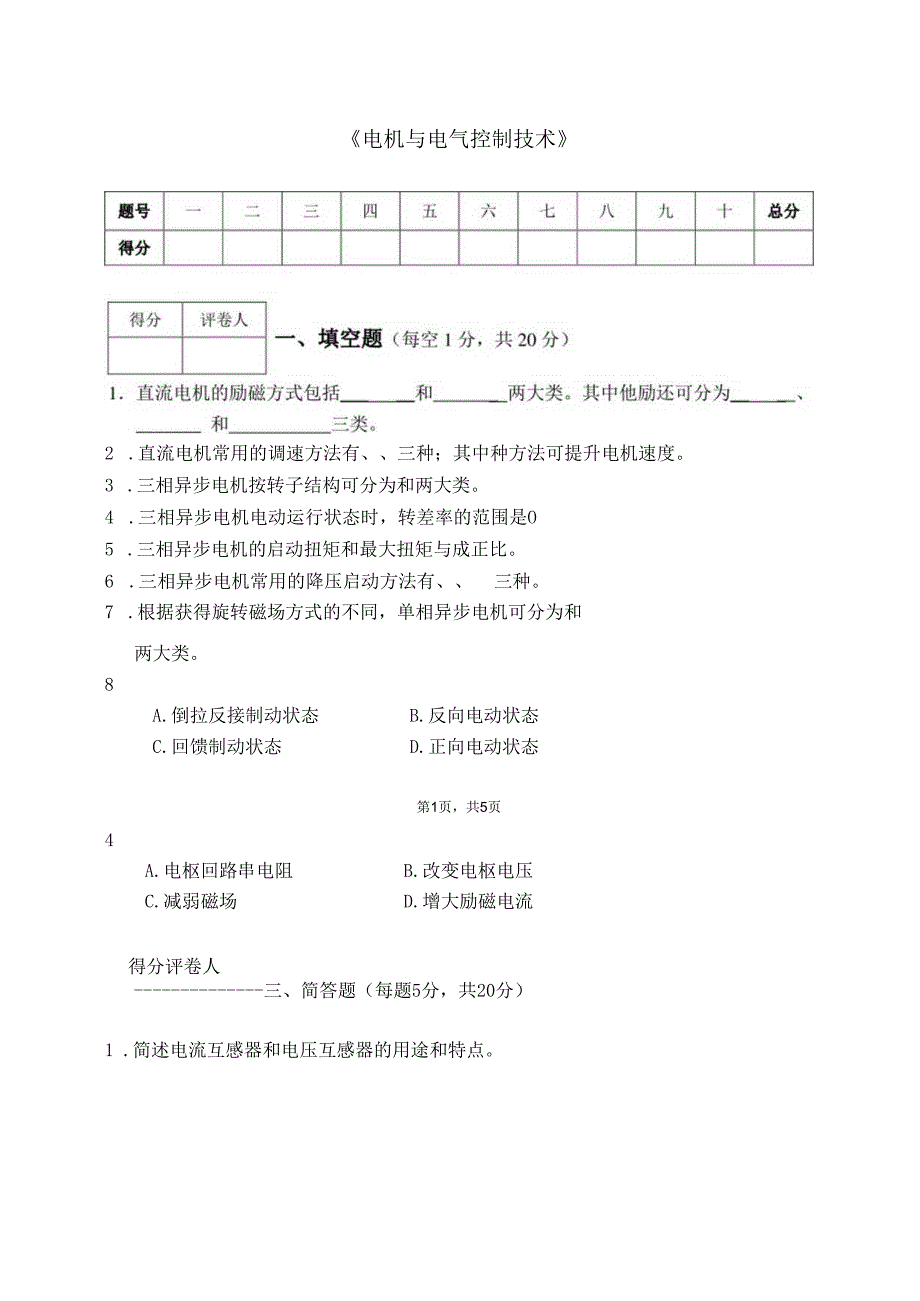

1、电机与电气控制技术2 .直流电机常用的调速方法有、三种；其中种方法可提升电机速度。3 .三相异步电机按转子结构可分为和两大类。4 .三相异步电机电动运行状态时，转差率的范围是O5 .三相异步电机的启动扭矩和最大扭矩与成正比。6 .三相异步电机常用的降压启动方法有、三种。7 .根据获得旋转磁场方式的不同，单相异步电机可分为和两大类。8 .当某变压器运行时所带的负载（纯电阻）增加，则变压器二次侧电流,二次侧端电压O二、选择题（每题2.5分，共20分）1 .直流电动机在旋转一周的过程中，某一个电枢绕组元件（线圈）中所通过的电流（）A.直流电流B.交流电流C.相互抵消正好为零2 .决定电流互感器原边电
2、流大小的因素O（）A.副边电流B.副边所接的负载C.变流比D.被测电路3 .桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会象自由落体一样的落下，此时电机工作于下列哪个状态？（）A.倒拉反接制动状态B.反向电动状态C.回馈制动状态D.正向电动状态第1页，共5页4 .步进电动机完成一次通电循环，则旋转。（）A.一个步矩角B.一个齿矩角C.半周D.一周5 .下列哪一项是变压器变比压K错误的表达式的是（）A.12/11B.N1N2C.N2N1D.U1/U26 .额定容量为SN=100KVA,额定电压U1NU2N=35OOO4OOV的三相变压器，其副边额定电流为（）A.2.86AB.1.6

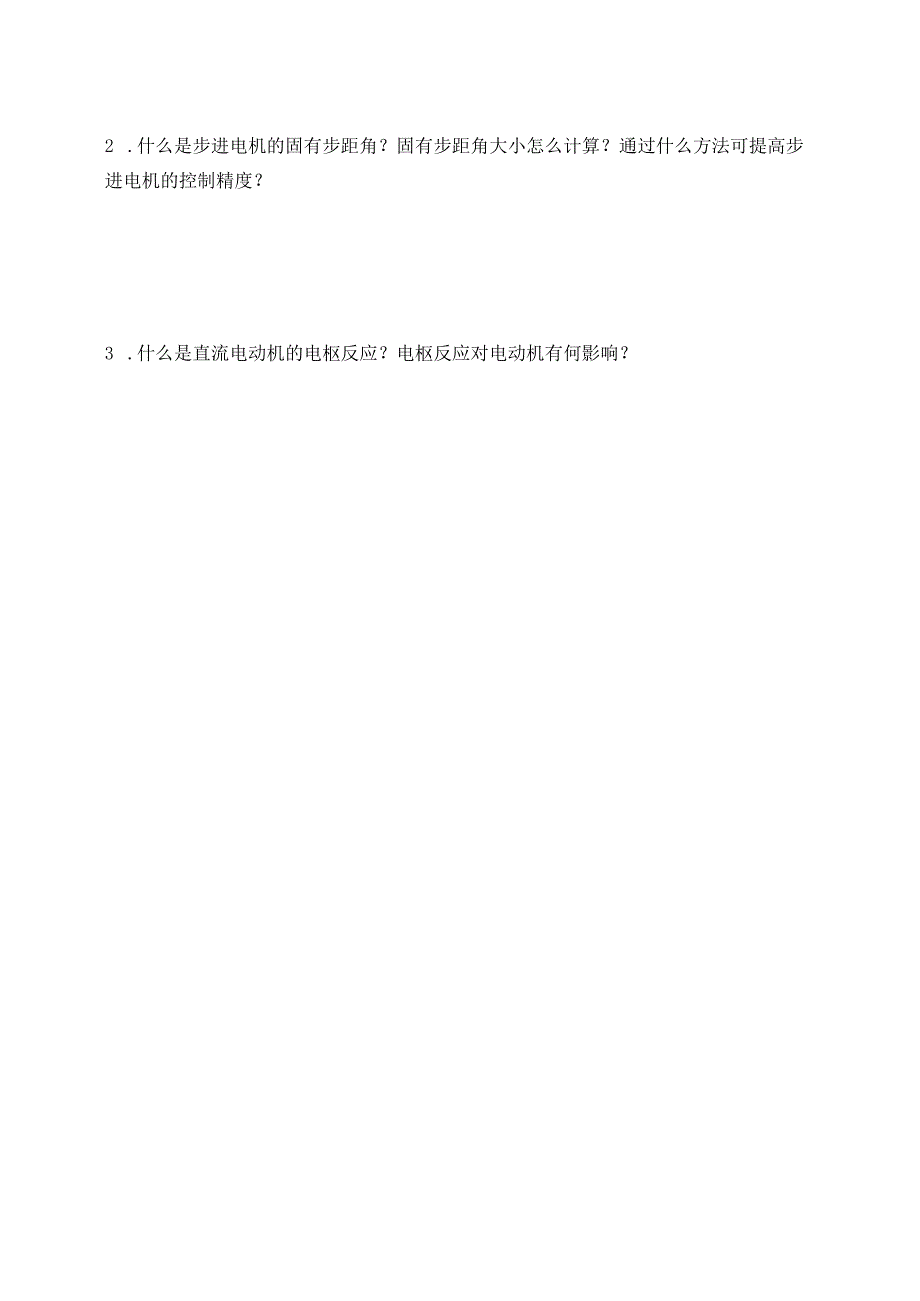

3、5AC.250AD.144.34A7 .增大电机端电压Ua时，电机的转速将（填增大或减小）；增大电枢回路的调节电阻RT时，电机的转速将o（）A.增大、减小B.增大、增大C.减小、增大D.减小、减小8 .以下哪些因素不致使直流电动机的机械特性硬度变化（）A.电枢回路串电阻B.改变电枢电压C.减弱磁场D.增大励磁电流得分评卷人三、简答题（每题5分，共20分）1 .简述电流互感器和电压互感器的用途和特点。2 .什么是步进电机的固有步距角？固有步距角大小怎么计算？通过什么方法可提高步进电机的控制精度？3 .什么是直流电动机的电枢反应？电枢反应对电动机有何影响？4 .说明三相异步电动机在什么情况下它的转

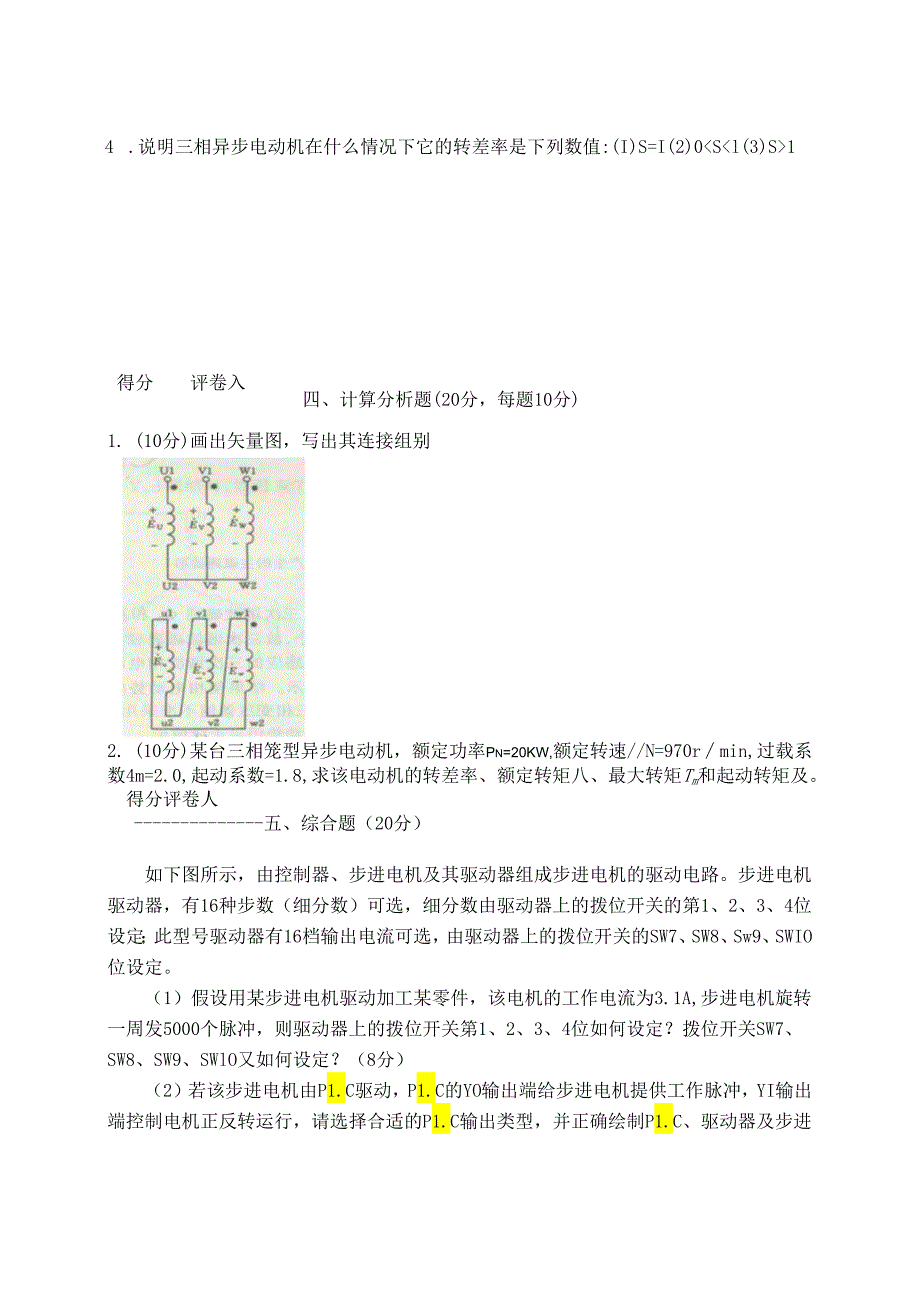

4、差率是下列数值:(I)S=I(2)0S1得分评卷入四、计算分析题(20分，每题10分)1. (10分)画出矢量图，写出其连接组别2. (10分)某台三相笼型异步电动机，额定功率Pn=20KW,额定转速/N=970rmin,过载系数4m=2.0,起动系数=1.8,求该电动机的转差率、额定转矩八、最大转矩Tm和起动转矩及。得分评卷人五、综合题（20分）如下图所示，由控制器、步进电机及其驱动器组成步进电机的驱动电路。步进电机驱动器，有16种步数（细分数）可选，细分数由驱动器上的拨位开关的第1、2、3、4位设定；此型号驱动器有16档输出电流可选，由驱动器上的拨位开关的SW7、SW8、Sw9、SWIO位
5、设定。（1）假设用某步进电机驱动加工某零件，该电机的工作电流为3.1A,步进电机旋转一周发5000个脉冲，则驱动器上的拨位开关第1、2、3、4位如何设定？拨位开关SW7、SW8、SW9、SWlO又如何设定？（8分）（2）若该步进电机由P1.C驱动，P1.C的YO输出端给步进电机提供工作脉冲，YI输出端控制电机正反转运行，请选择合适的P1.C输出类型，并正确绘制P1.C、驱动器及步进电动机的连接线。（12分）DC5VDC24Vr10-*-1StepDriverSW3MS-3H057MPowerSW1234stepsangleNoreadyOOOO40009。00015000.72。CP+CW+0
6、0106000.6。00118000.45。CPCW-010010000.36o010112000.3。DIR+CCW+011016000.225。011120000.18。DIR-ZCCW-100024000.15o100130000.12。EN101040000.09。EN-101150000.072。1100G1.iijij0.06。11016400.0562学111080000.045。V泊m1111100000.036。sw5=0CP/DIRmodeSW5=1cw/ccwmodesw6=0notlowpowersw6=1autolowpower+DCSW7=2.8Asw9=0.7A_24-40Vsw8=1,4Aswl0=0.3ASumofsw7-10tosetformotorcurrentShaphonCo.1.tdUSA
