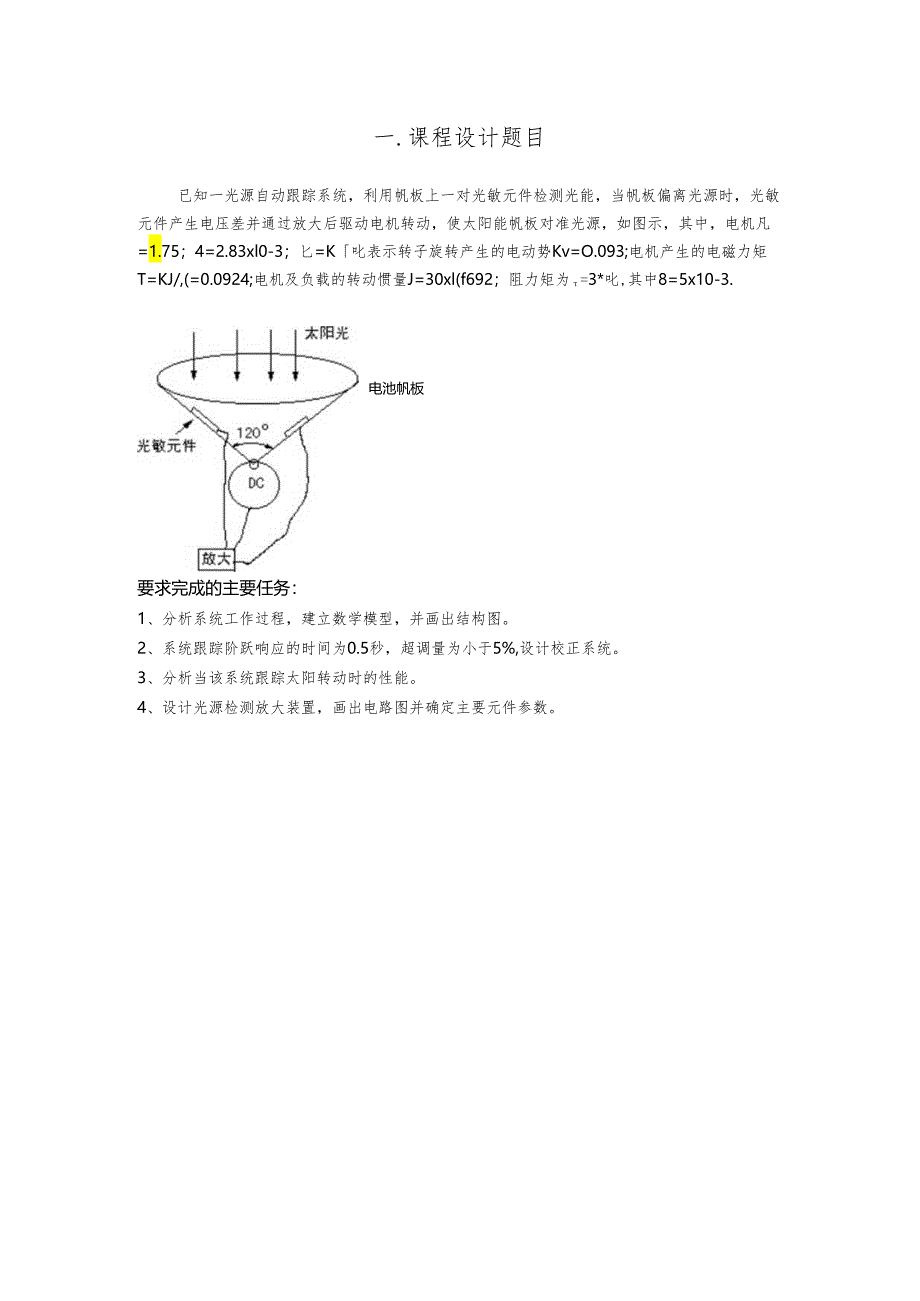

1、指导老师评定成果:审定成果:重庆邮电大学自动化学院自动限制原理课程设计报告设计题目：光源自动跟踪系统单位（二级学院）：自动化学院学生姓名：*专业：*班级：*学号：*指导教师：*设计时间：20*年*月重庆邮电高校自动化学院制书目一题目3-模型建立与求解42.1限制系统结构42.2光源检测模型42.3直流电机模型5三.性能验证和参数设计63.1根轨迹设计及频域分析63.2时域检验与速度信号测试73.3检测电路设计8一.课程设计题目已知一光源自动跟踪系统，利用帆板上一对光敏元件检测光能，当帆板偏离光源时，光敏元件产生电压差并通过放大后驱动电机转动，使太阳能帆板对准光源，如图示，其中，电机凡=1.75
2、；4=2.83xl0-3；匕=K叱表示转子旋转产生的电动势Kv=O.093;电机产生的电磁力矩T=KJ/,(=0.0924;电机及负载的转动惯量J=30xl(f692；阻力矩为=3*叱,其中8=5x10-3.电池帆板要求完成的主要任务：1、分析系统工作过程，建立数学模型，并画出结构图。2、系统跟踪阶跃响应的时间为0.5秒，超调量为小于5%,设计校正系统。3、分析当该系统跟踪太阳转动时的性能。4、设计光源检测放大装置，画出电路图并确定主要元件参数。二、模型建立与求解2.1限制系统结构依据检测、放大、电机三个模块，画出相应的限制结构图，如图2.I名豪器图2限制系统图在这里，角度的输入和比较依靠物理
