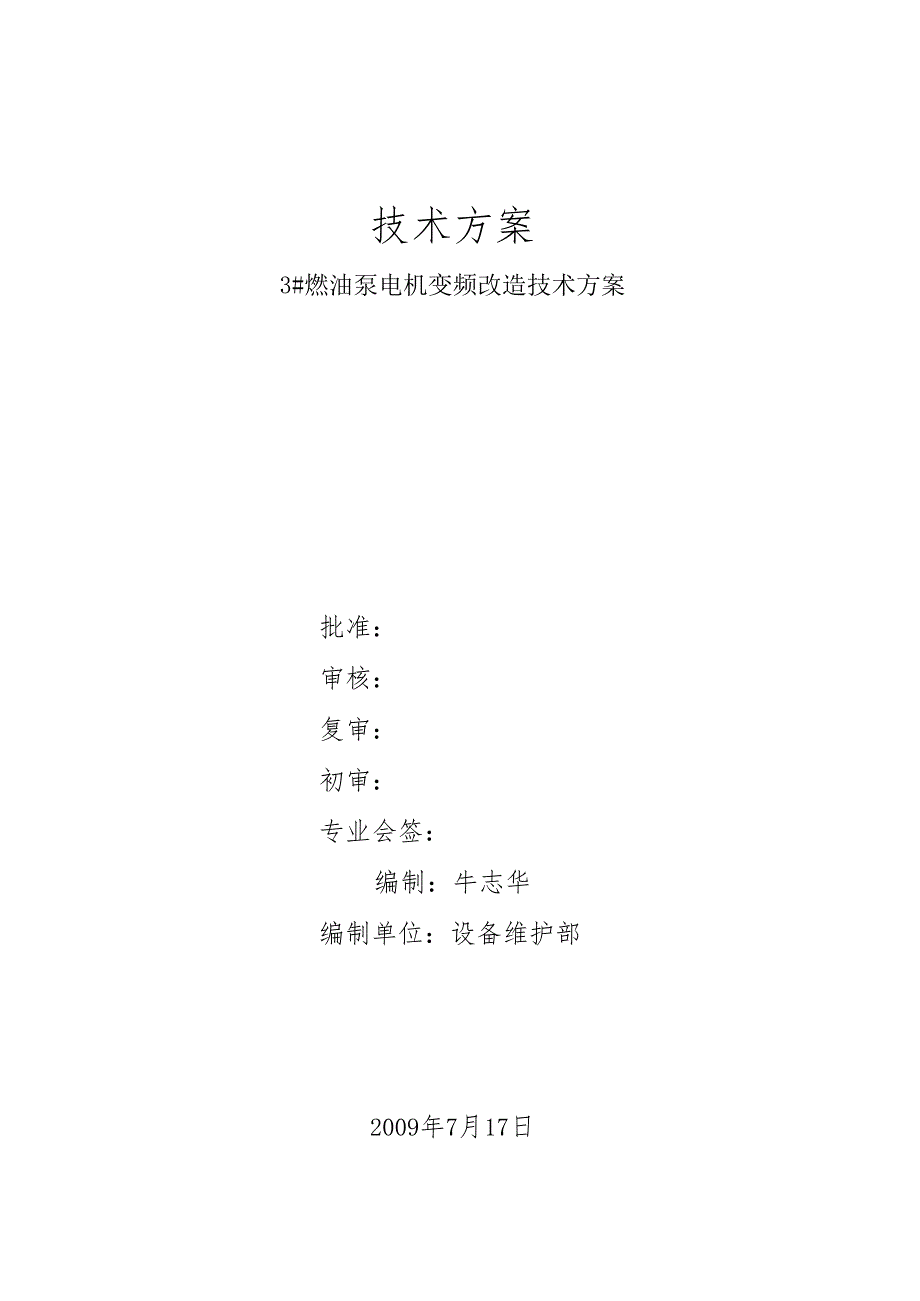

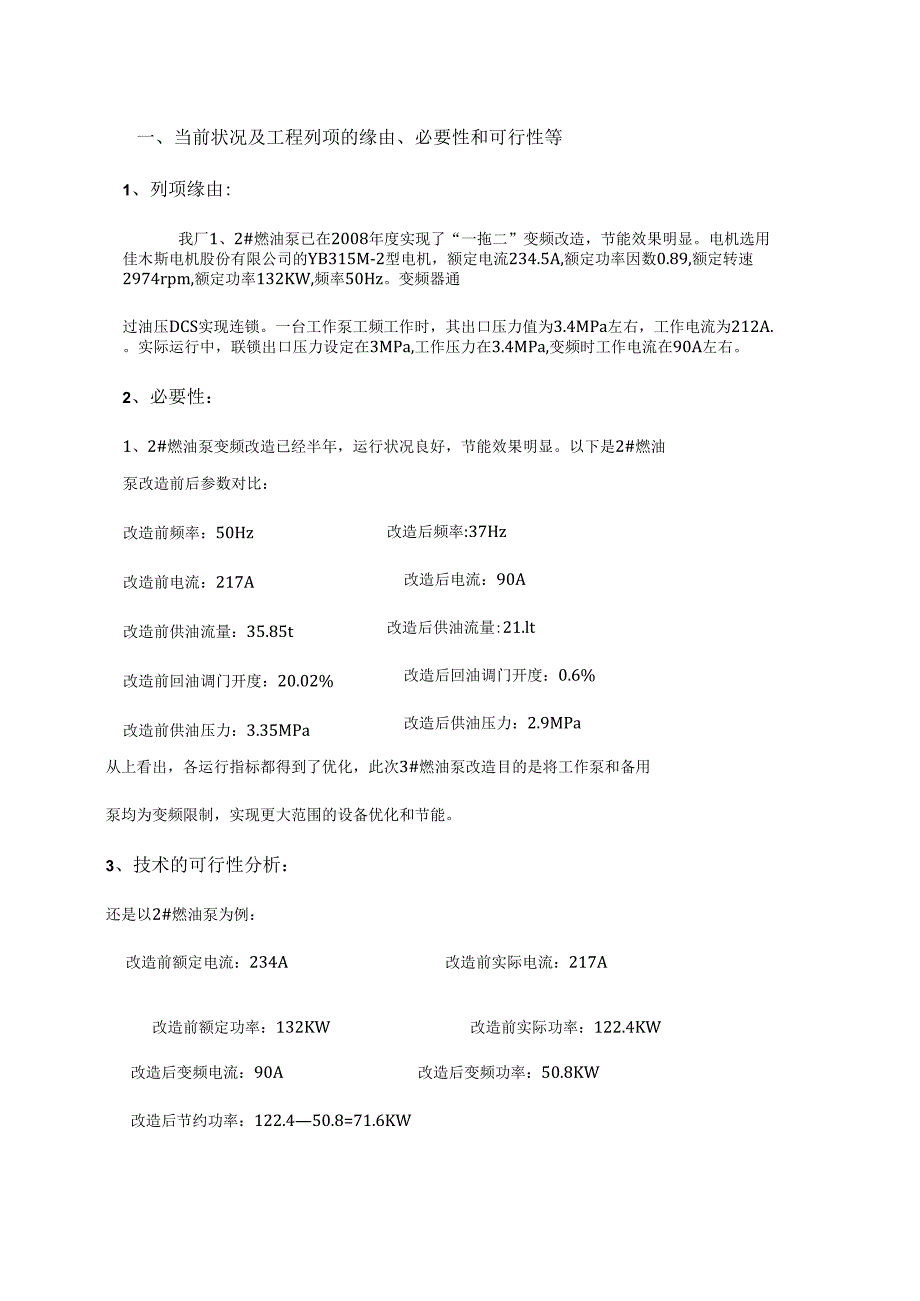

1、技术方案3#燃油泵电机变频改造技术方案批准：审核：复审：初审：专业会签：编制：牛志华编制单位：设备维护部2009年7月17日一、当前状况及工程列项的缘由、必要性和可行性等1、列项缘由:我厂1、2#燃油泵已在2008年度实现了“一拖二”变频改造，节能效果明显。电机选用佳木斯电机股份有限公司的YB315M-2型电机，额定电流234.5A,额定功率因数0.89,额定转速2974rpm,额定功率132KW,频率50Hz。变频器通过油压DCS实现连锁。一台工作泵工频工作时，其出口压力值为3.4MPa左右，工作电流为212A.。实际运行中，联锁出口压力设定在3MPa,工作压力在3.4MPa,变频时工作电流
2、在90A左右。2、必要性：1、2#燃油泵变频改造已经半年，运行状况良好，节能效果明显。以下是2#燃油泵改造前后参数对比：改造前频率：50Hz改造前电流：217A改造前供油流量：35.85t改造前回油调门开度：20.02%改造前供油压力：3.35MPa改造后频率:37Hz改造后电流：90A改造后供油流量:21.lt改造后回油调门开度：0.6%改造后供油压力：2.9MPa从上看出，各运行指标都得到了优化，此次3#燃油泵改造目的是将工作泵和备用泵均为变频限制，实现更大范围的设备优化和节能。3、技术的可行性分析：还是以2#燃油泵为例：改造前额定电流：234A改造前实际电流：217A改造前额定功率：13

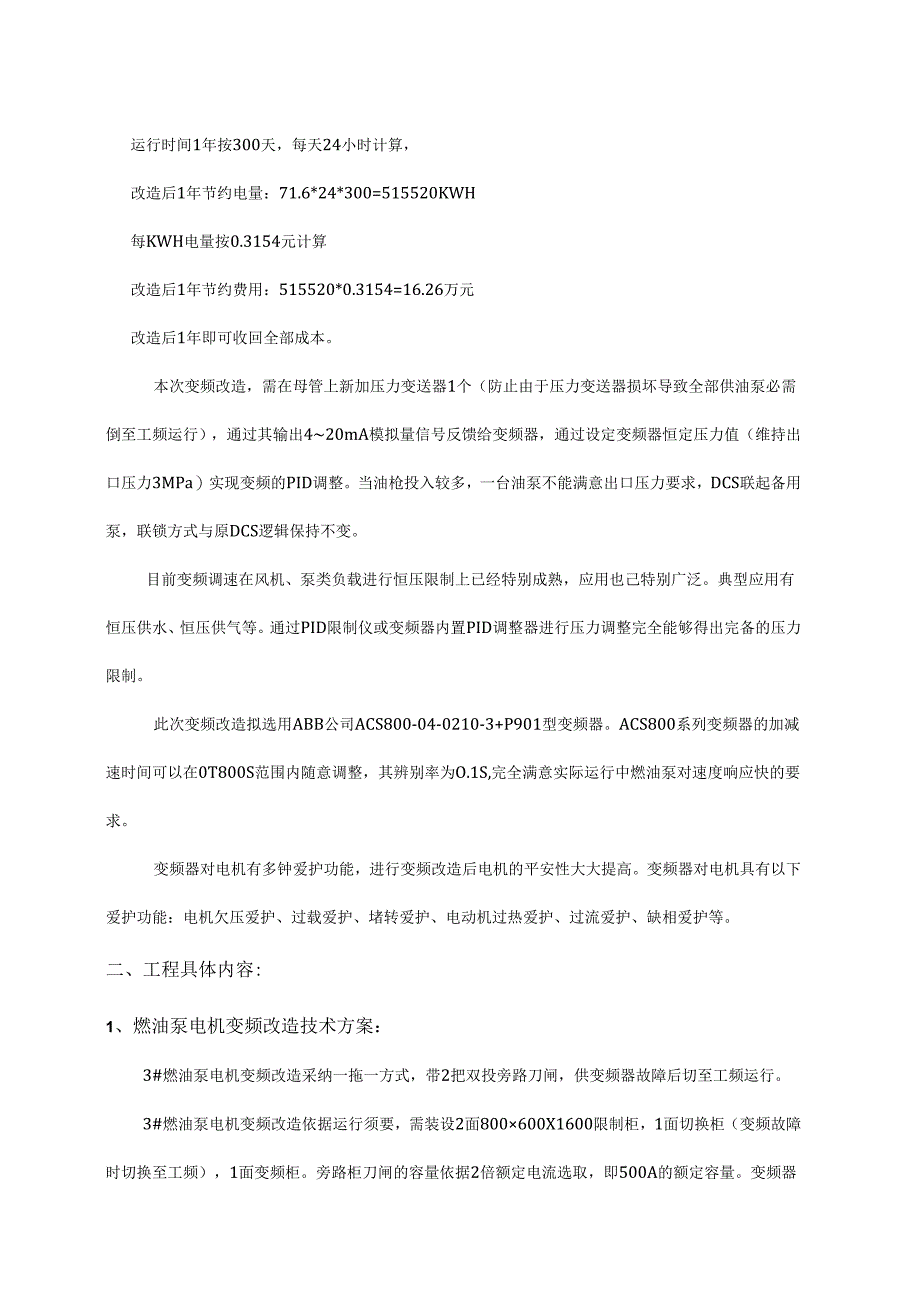

3、2KW改造前实际功率：122.4KW改造后变频电流：90A改造后变频功率：50.8KW改造后节约功率：122.450.8=71.6KW运行时间1年按300天，每天24小时计算，改造后1年节约电量：71.6*24*300=515520KWH每KWH电量按0.3154元计算改造后1年节约费用：515520*0.3154=16.26万元改造后1年即可收回全部成本。本次变频改造，需在母管上新加压力变送器1个（防止由于压力变送器损坏导致全部供油泵必需倒至工频运行），通过其输出420mA模拟量信号反馈给变频器，通过设定变频器恒定压力值（维持出口压力3MPa）实现变频的PID调整。当油枪投入较多，一台油泵不
4、能满意出口压力要求，DCS联起备用泵，联锁方式与原DCS逻辑保持不变。目前变频调速在风机、泵类负载进行恒压限制上已经特别成熟，应用也己特别广泛。典型应用有恒压供水、恒压供气等。通过PID限制仪或变频器内置PID调整器进行压力调整完全能够得出完备的压力限制。此次变频改造拟选用ABB公司ACS800-04-0210-3+P901型变频器。ACS800系列变频器的加减速时间可以在0T800S范围内随意调整，其辨别率为O.1S,完全满意实际运行中燃油泵对速度响应快的要求。变频器对电机有多钟爱护功能，进行变频改造后电机的平安性大大提高。变频器对电机具有以下爱护功能：电机欠压爱护、过载爱护、堵转爱护、电动
5、机过热爱护、过流爱护、缺相爱护等。二、工程具体内容:1、燃油泵电机变频改造技术方案：3#燃油泵电机变频改造采纳一拖一方式，带2把双投旁路刀闸，供变频器故障后切至工频运行。3#燃油泵电机变频改造依据运行须要，需装设2面800600X1600限制柜，1面切换柜（变频故障时切换至工频），1面变频柜。旁路柜刀闸的容量依据2倍额定电流选取，即500A的额定容量。变频器选取留有肯定的裕度配置,拟选取165KW变频器拖带132KW的电机。变频柜和旁路柜拟安装在输煤PC间内，须要挖土方及做盘柜钢架基础。工程共需放YJV223X120+70动力电缆70米，KVVP7X1.5限制电缆50米，ZR-DJYDVP2X
6、2X1.0限制电缆100米，ZR-DJYDVP6X2X1.O限制电缆50米。“变频启动”、“变频停止”在就地及DCS中均可实现。“变频备妥”、“变频运行”、“变频故障”、“本地、远方”信号在就地及DCS均可实现。变频调试由变频器柜供货厂家负责，盘柜安装及电缆拖放由我公司另行外委施工单位进行施工。整个工期限制在15个工作日之内。2、施工步骤和施工方法及技术要求：2.1 首先对所需人员，材料的组织应刚好到位，以确保工程的顺当进行，施工前要做好技术、平安交底。2.2 现场施工负责人要对施工人员合理组织支配，加强考核力度，以确保工程质量体系的有效运行。2.3 对原材料的运用应严格把关，不合格的材料一律
7、不准进入施工现场，以确保工程质量。2.4 施工中，装置固定坚固、布线规范。2.5 对隐藏工程要进行过程验收，全过程把关，从而确保工程质量。3、各级验收负责人:4、平安措施：4.1 进入施工现场的人员必需做好防护措施，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。4.2 施工场所应保持整齐，垃圾、废料应刚好清除。做到“工完，料尽，场地清”,坚持文明施工，清扫的垃圾和废料，不得随意抛掷。4.3 对现场施工用电系统的运用，应由项目负责人指定所接的电源，施工单位设专人管理和操作，其他任何人不得擅自开关操作。4.4 电工和特别工种，必需经过特地培训，有国家统一颁发的上岗证。4.5 施工电源运用完毕后应
8、刚好拆除。4.6 施工前做好已经运行设备的防护措施，防止设备落入灰尘等杂物损坏设备。4.7 施工前做好原限制电缆的爱护措施，防止损坏、折断电缆。4.8 施工人员未经允许禁止打开任何MCC段间隔的前后柜门。4.9 在确认设备确己停电后方可进行相关的工作，并设专人监护，防止人身触电。5、组织措施：5.1人员及机具的配置:人员配置：接线工2人电缆施放工5人土建工3人电焊工1人钳工2人电工2人调试人员2人机具配置：电缆拖放器1台电源滚子1个电焊机1台锯弓2把爱护校验仪1台电动枪钻1把兆欧表1块万用表2块打号机1台剥线钳2把5.2工期进度图序号分项名称施工进度（天）1234567891011121314
9、151土方开挖2装置就位3装置配线4电缆拖放.5电缆做头6接线7调试备注5.3材料明细:部分材料明细表费用单位：元设备名称规格型号及生产厂家单位数量单价（元）合价（元）电缆KVVP7X1.5米50201000电缆ZR-DJYDVp221.0米100151500电缆ZR-DJYDVP62X1.0米50301500电缆ZR-YJV223X185米7030021000槽钢一般米550250独股硬线1.5mm2米1002200多股软线1.5mm2米1002200接地线6mm2米205100线鼻子185个1830540尼龙扎带120mm（一包100O条）包1100100尼龙扎带80mm（一包100o条）包1100100号头线管1.5mm2（每盘100米）米205100电缆标牌个2015300热缩套KVVP7X1.5米51050热缩套（终端头）3X185米2010200螺栓、螺帽8X25套2010200平垫10个20240弹垫10个20240锯条根305150电缆封堵泥公斤1020200电缆封堵板平米1050500防火包个1003300合计28810切换柜、变频柜设备费：90000元土方开挖、装置安装费：5000元拖放电缆人工费：2000元接线人工费：2000元工程总费用合计：127810元
