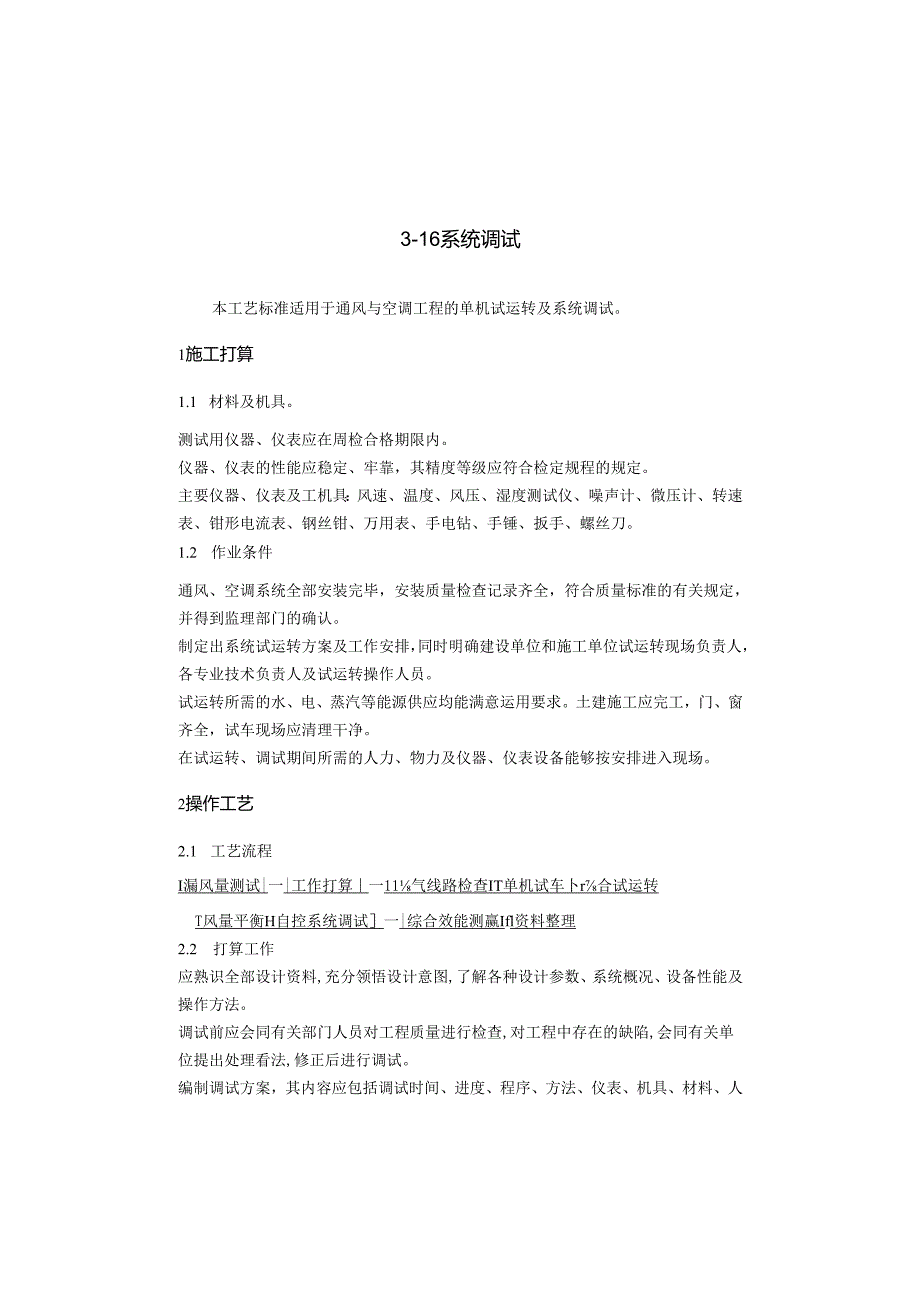

1、3-16系统调试本工艺标准适用于通风与空调工程的单机试运转及系统调试。1施工打算1.1 材料及机具。测试用仪器、仪表应在周检合格期限内。仪器、仪表的性能应稳定、牢靠，其精度等级应符合检定规程的规定。主要仪器、仪表及工机具：风速、温度、风压、湿度测试仪、噪声计、微压计、转速表、钳形电流表、钢丝钳、万用表、手电钻、手锤、扳手、螺丝刀。1.2 作业条件通风、空调系统全部安装完毕，安装质量检查记录齐全，符合质量标准的有关规定，并得到监理部门的确认。制定出系统试运转方案及工作安排，同时明确建设单位和施工单位试运转现场负责人，各专业技术负责人及试运转操作人员。试运转所需的水、电、蒸汽等能源供应均能满意运用
2、要求。土建施工应完工，门、窗齐全，试车现场应清理干净。在试运转、调试期间所需的人力、物力及仪器、仪表设备能够按安排进入现场。2操作工艺2.1 工艺流程I漏风量测试|一|工作打算一11气线路检查IT单机试车卜r合试运转T风量平衡H自控系统调试一|综合效能测赢Ifl资料整理2.2 打算工作应熟识全部设计资料,充分领悟设计意图,了解各种设计参数、系统概况、设备性能及操作方法。调试前应会同有关部门人员对工程质量进行检查,对工程中存在的缺陷,会同有关单位提出处理看法,修正后进行调试。编制调试方案，其内容应包括调试时间、进度、程序、方法、仪表、机具、材料、人员组成、平安要求等。打算好试验调整所需的仪器、工

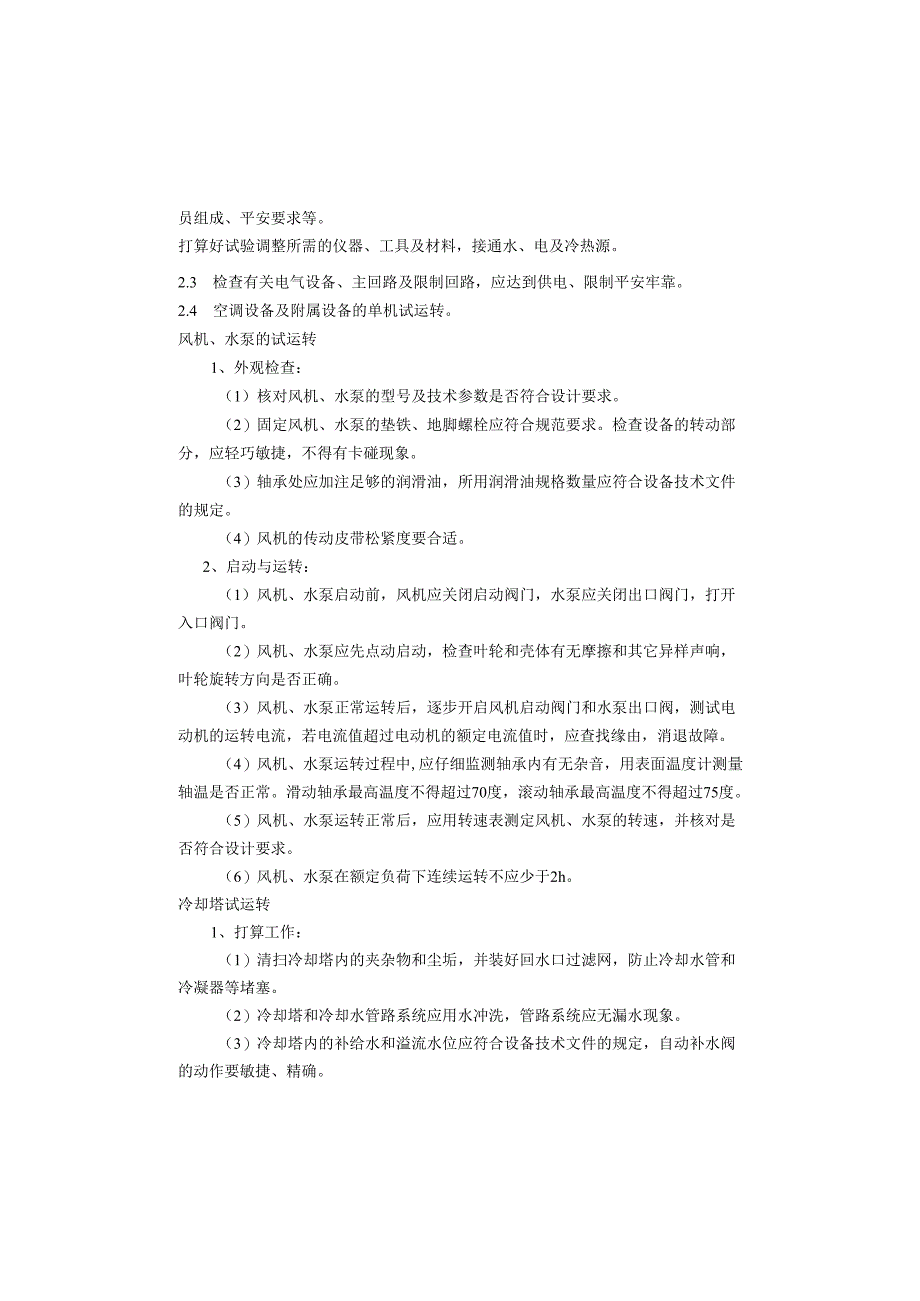

3、具及材料，接通水、电及冷热源。2.3 检查有关电气设备、主回路及限制回路，应达到供电、限制平安牢靠。2.4 空调设备及附属设备的单机试运转。风机、水泵的试运转1、外观检查：（1）核对风机、水泵的型号及技术参数是否符合设计要求。（2）固定风机、水泵的垫铁、地脚螺栓应符合规范要求。检查设备的转动部分，应轻巧敏捷，不得有卡碰现象。（3）轴承处应加注足够的润滑油，所用润滑油规格数量应符合设备技术文件的规定。（4）风机的传动皮带松紧度要合适。2、启动与运转：（1）风机、水泵启动前，风机应关闭启动阀门，水泵应关闭出口阀门，打开入口阀门。（2）风机、水泵应先点动启动，检查叶轮和壳体有无摩擦和其它异样声响，叶
4、轮旋转方向是否正确。（3）风机、水泵正常运转后，逐步开启风机启动阀门和水泵出口阀，测试电动机的运转电流，若电流值超过电动机的额定电流值时，应查找缘由，消退故障。（4）风机、水泵运转过程中,应仔细监测轴承内有无杂音，用表面温度计测量轴温是否正常。滑动轴承最高温度不得超过70度，滚动轴承最高温度不得超过75度。（5）风机、水泵运转正常后，应用转速表测定风机、水泵的转速，并核对是否符合设计要求。（6）风机、水泵在额定负荷下连续运转不应少于2h。冷却塔试运转1、打算工作：（1）清扫冷却塔内的夹杂物和尘垢，并装好回水口过滤网，防止冷却水管和冷凝器等堵塞。（2）冷却塔和冷却水管路系统应用水冲洗，管路系统应

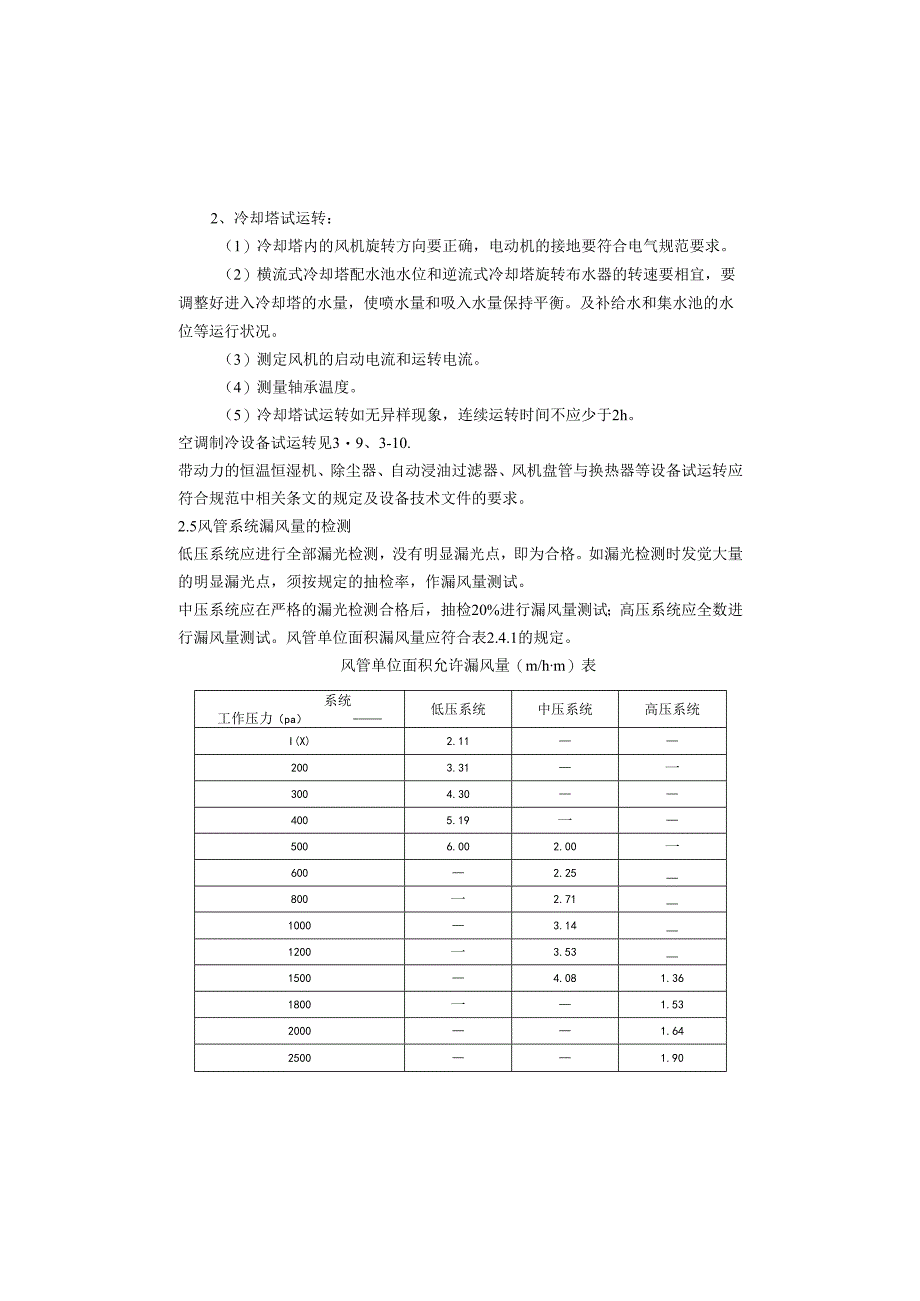

5、无漏水现象。（3）冷却塔内的补给水和溢流水位应符合设备技术文件的规定，自动补水阀的动作要敏捷、精确。2、冷却塔试运转：（1）冷却塔内的风机旋转方向要正确，电动机的接地要符合电气规范要求。（2）横流式冷却塔配水池水位和逆流式冷却塔旋转布水器的转速要相宜，要调整好进入冷却塔的水量，使喷水量和吸入水量保持平衡。及补给水和集水池的水位等运行状况。（3）测定风机的启动电流和运转电流。（4）测量轴承温度。（5）冷却塔试运转如无异样现象，连续运转时间不应少于2h。空调制冷设备试运转见39、3-10.带动力的恒温恒湿机、除尘器、自动浸油过滤器、风机盘管与换热器等设备试运转应符合规范中相关条文的规定及设备技术文
6、件的要求。2.5风管系统漏风量的检测低压系统应进行全部漏光检测，没有明显漏光点，即为合格。如漏光检测时发觉大量的明显漏光点，须按规定的抽检率，作漏风量测试。中压系统应在严格的漏光检测合格后，抽检20%进行漏风量测试；高压系统应全数进行漏风量测试。风管单位面积漏风量应符合表2.4.1的规定。风管单位面积允许漏风量（m/hm）表系统工作压力（pa）-低压系统中压系统高压系统I(X)2.112003.31一3004.304005.19一5006.002.00一6002.25800一2.7110003.141200一3.5315004.081.361800一1.5320001.6425001.90测试
7、漏风量时，应将被测系统的全部开口进行封闭，连接漏风量测试装置如图2.42依据下式计算漏风量:Q=3600A11式中：Q漏风量m3/hA孔板开口面积，m2P空气密度，kgm3AP孔板差压布气流束膨胀系数，由相关图表查得a孔板流量系数，由相关图表查得图正压风管漏风量测试装置被测系统漏风量超过标准时，应查出漏风部位（用听、摸、看或烟），做好标记,修补完工后，重新测试直至合格。2.6 系统联合试运转通风空调设备单机试运转和风管系统漏风量测试合格后，进行系统联合试运转。空调系统试运转应按以下程序进行。空调系统的风管上的风阀全部开启，启动风机使总风阀的开度保持在风机电机允许的运转电流范围内。运转冷水系统和
8、冷却水系统，待正常后将冷水机组投入运转。空调系统的送风系统、冷冻水系统、冷却水系统及冷水机组等运转正常后，将冷水限制系统和空调限制系统投入，以确定各类调整阀动作的正确性。2.7 系统风量的测定及平衡系统风量的测定包括总送风量、新风量、回风量、排风量及各干支管内风量和送（回）风口风量等。系统风量平衡包括各干支管及各风口的风量安排。风量的测定和计算通过风管的风量可按下式计算。1.=3600FV（mh）式中F风管截面积，m2V一截面平均风速，m/s一般用热电式风速仪或叶轮式风速仪测定平均风速。也可用微压计或皮托管测得风管截面上的平均动压，依据下式计算出风速。式中：V平均风速（m/s）P-空气密度（k
9、g11?）P叩一平均动压（Pa）测量系统风量和风压时应留意下面几点：1测定截面的位置：应选择在气流比较匀称稳定的管段上，尽可能选择在远离产生涡流的局部阻力（各种风阀、弯头、三通及风口）的部位。一般选在产生局部阻力之后4-5倍管径（或风管大边尺寸），以及局部阻力之前1.52倍风管直径（或风管大边尺寸）的直管段上。2截面测点的位置：对于矩形风管每平方米测25点左右，即每0.04m内测一点。测定时将风管断面如图2.7.1a测分割成小方块，测点设在每个小方块中心。管壁测孔可依据现场状况选定。对于圆形风管可沿两条相互垂直的直径选点测量。测点选择参见图2.7.1b及表2.7.1,测得各点的风速或动压后计算
10、其平均风速或平均动压值。图2.7.1a矩形风管测点分布图2.7.1b圆形风管测点分布注：l-abO.tMnR2-a、b的数值尽可能相近注：1-R为风管半径2-K值见表3平均风速及平均动压的计算方法有两种。各点的测定值相差不大时，其平均值可采纳算术平均值计算，即：V平=（V）+V2+V3+Vn）nPd平=（PI+p?+P3+Pn）n式中：V一平均风速（ms）,PU平一平均动压（Pu）各点测定值相差转大时，其平均值均须按均方根法求得。即:P=H圆形风管测点至管壁距离表管径（mm）200以下200-400400-700700以下测点K10.10.10.050.0520.30.20.20.1530.6
11、0.40.30.2541.40.70.50.3551.71.30.70.561.91.61.30.771.81.51.381.91.71.591.81.65101.951.7511一1.8512一1.95风口风量测定可用定点法或匀速移动法测出平均风速，计算出风量。匀速移动法不应少于3次，定点测量法的测点不应少于5个。在系统各种调整阀全开，三通调整阀放在中间位置的状态下，开启风机测定调整系统总风量，使其达到设计风量。系统风量平衡采纳“流量等比安排法”或“基准风口法”从系统最不利环路的末端起先，逐步向风机调整。1流量等比安排法：按各风口设计风量的比例关系调整阀门开度比例，从而达到各风口所需风量。调
12、整前应按管系绘制系统图并将各风口的设计风量标注在图上。调整时可用二套仪表同时测定两支管的风量，使两支管的实际风量比例等于设计风量的比例（风量不肯定等于设计风量）。常用测量仪表有皮托管、微压计和热电式风速仪。2基准风口调整法:将某风口实测风量与设计风量度比值作为调整其它各风口风量的基础，对系统各风口进行调整。调整前，应先将各风口的风量全部测出，然后计算各风口实测风量与设计风量的比值，选取比值最低（风量最小）的风口作为基准风口调整其它风口。调整时用两套仪表分别测量基准风口与调整风口,使两风口各自实测风量与设计风量的比值相等即：1.应关-调关1.圣&-调设系统分支较多时，可将各分支作为一个调整单元。
13、每个分支选取最小风量的风口，作为基准风口进行分支内风量平衡。分支风量平衡后再行平衡分支之间的风量。分支之间风量平衡时，可随意在每个分支选取一个风口，然后用上法调整分支之间的风阀，使风口风量平衡。风口风量平衡后，应再次调整系统总风量。调整幅度较小时，应调整总阀门或变更风管阻力来实现。调整幅度较大时，应调整风机转速，必要时更换风机。新风、一次回风，二次回风风量的测定调整，应在各自的管道上测定，无管道时可在进口或出口处测量。系统调整平衡后，对各风口风量、新风量、回风量和排风量进行一次全面细致的测量，测量数据作为量后调整资料存入工程档案。2.8 空调自动限制系统一般由自控专业、设备厂家进行试运转和调试
14、。2.9 室内气流组织的测定与调整：室内气流组织测定的内容包括：气流流型、速度分布和温度分布。气流流型的测定采纳烟雾法或逐点描绘法视察烟雾或纤维的流淌方向，并将各点的气流流向描绘成流型图。气流速度分布的测定在工作区,流速和流向可同时测出，每个测点最少应测量二次，取其平均值。测量断面应选在风口直径的倍数处，由近而远逐步测量。温度分布的测定气流温度分布分射流区域气流温度衰减状况和恒温区域温差两部分。射流区域温度测点分布可从风口起先每隔五倍风口直径设一个断面。每个测量断面最少应测五个点，五点的平均值为射流平均温度。温度分布测定后将测量数据列表，绘制温度衰减曲线。温度衰减较差时，应调整气流扩展角，加强射流的贴附。恒温区的温度测定应测量恒温区域内不同标高平面上各点温度的分布状况。每个平面上的测点分布见图。平面的高度宜为0.5、1.0、1.5、2.0m四个测量层。全部测点的平均温度值应为恒温区的温度基数。各点上下波动幅度与基准值比较，大于基准值为正，小于基准值为负。绘制不同平面的温差分布图。图侧送风口测点布置注：d一风口直径2.10 空调系统综合效能的测定与调整测定经空调器处理后的空气参数和空调房间内工作区的空气参数。在自动调整系统投入
