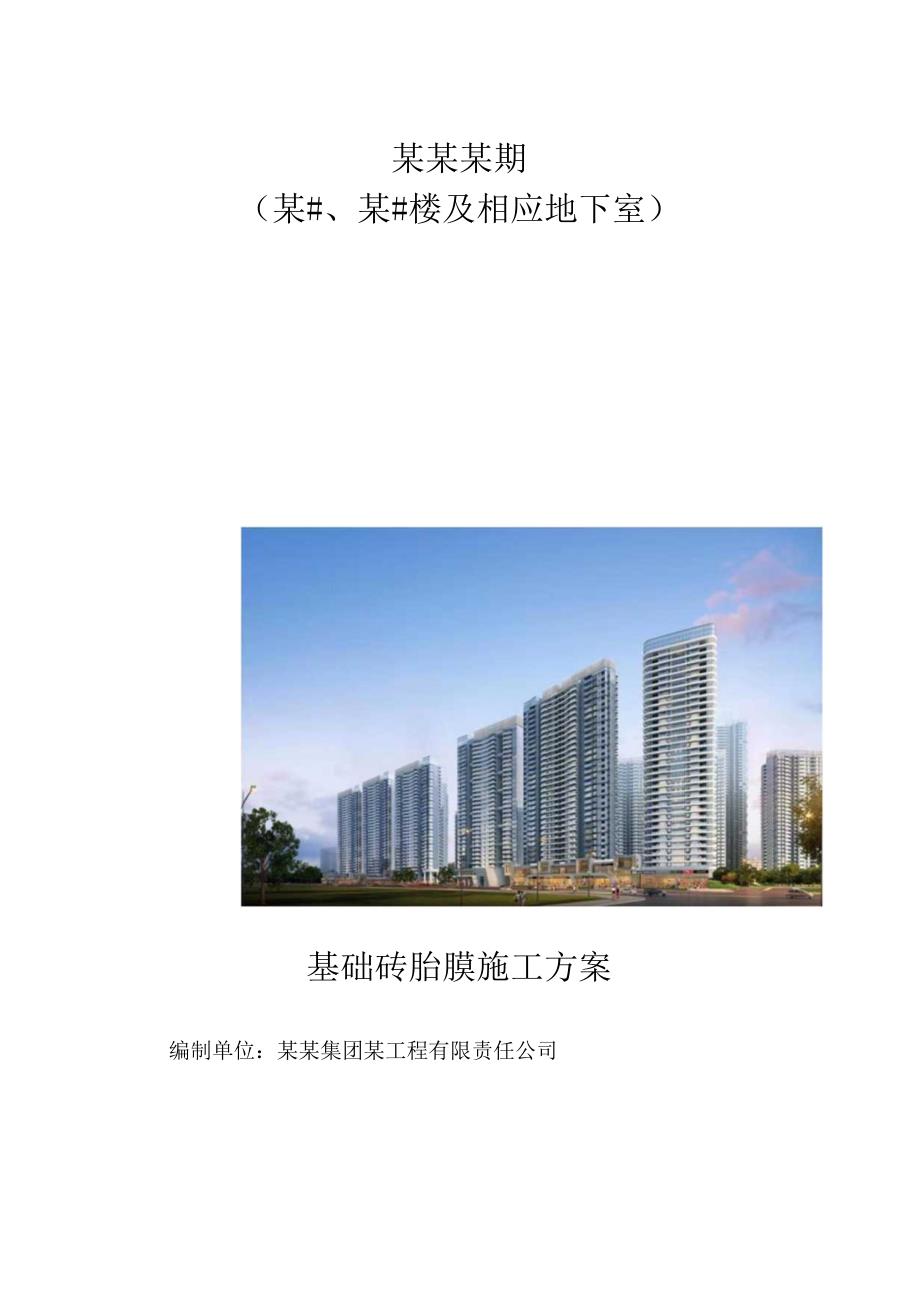

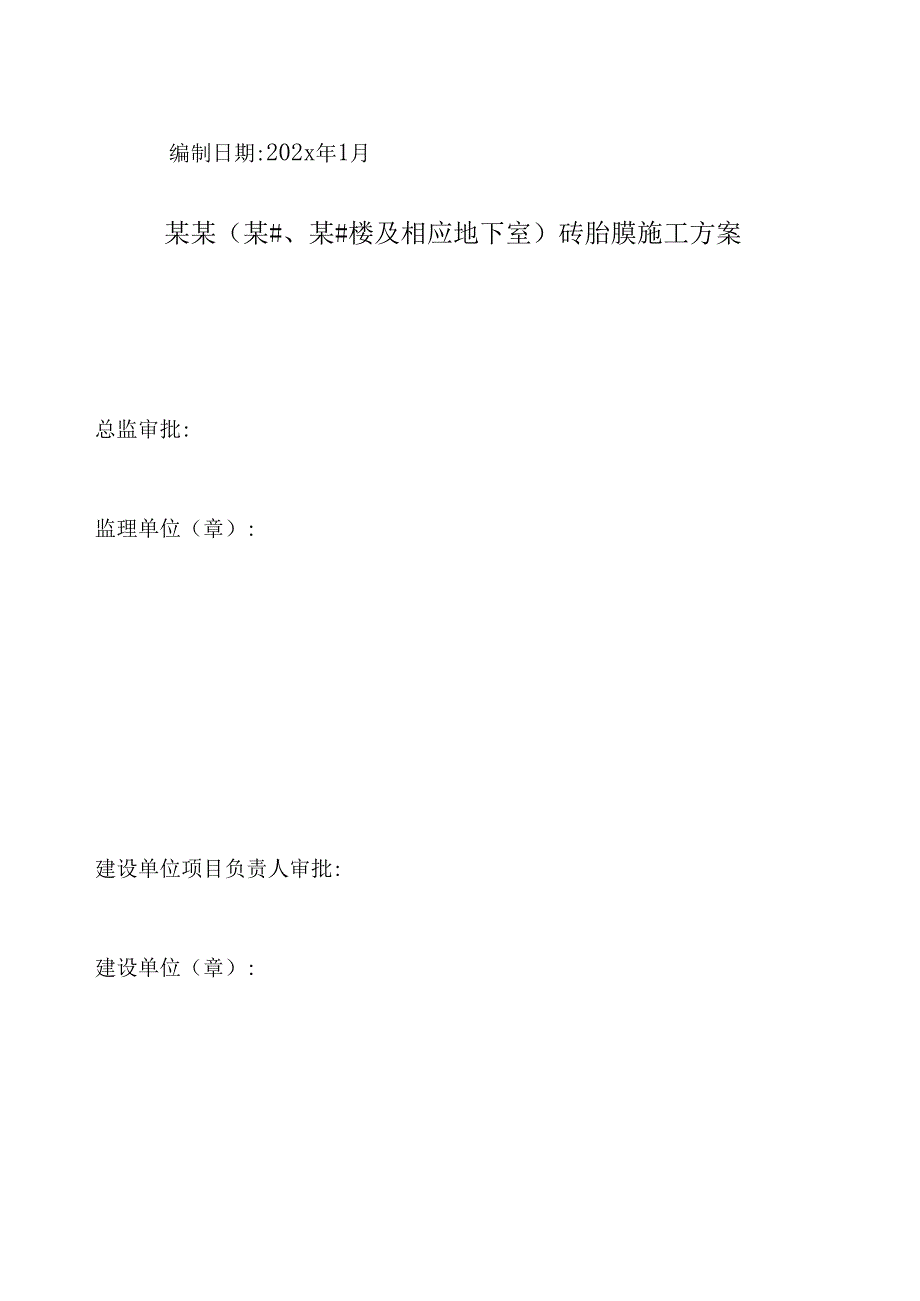

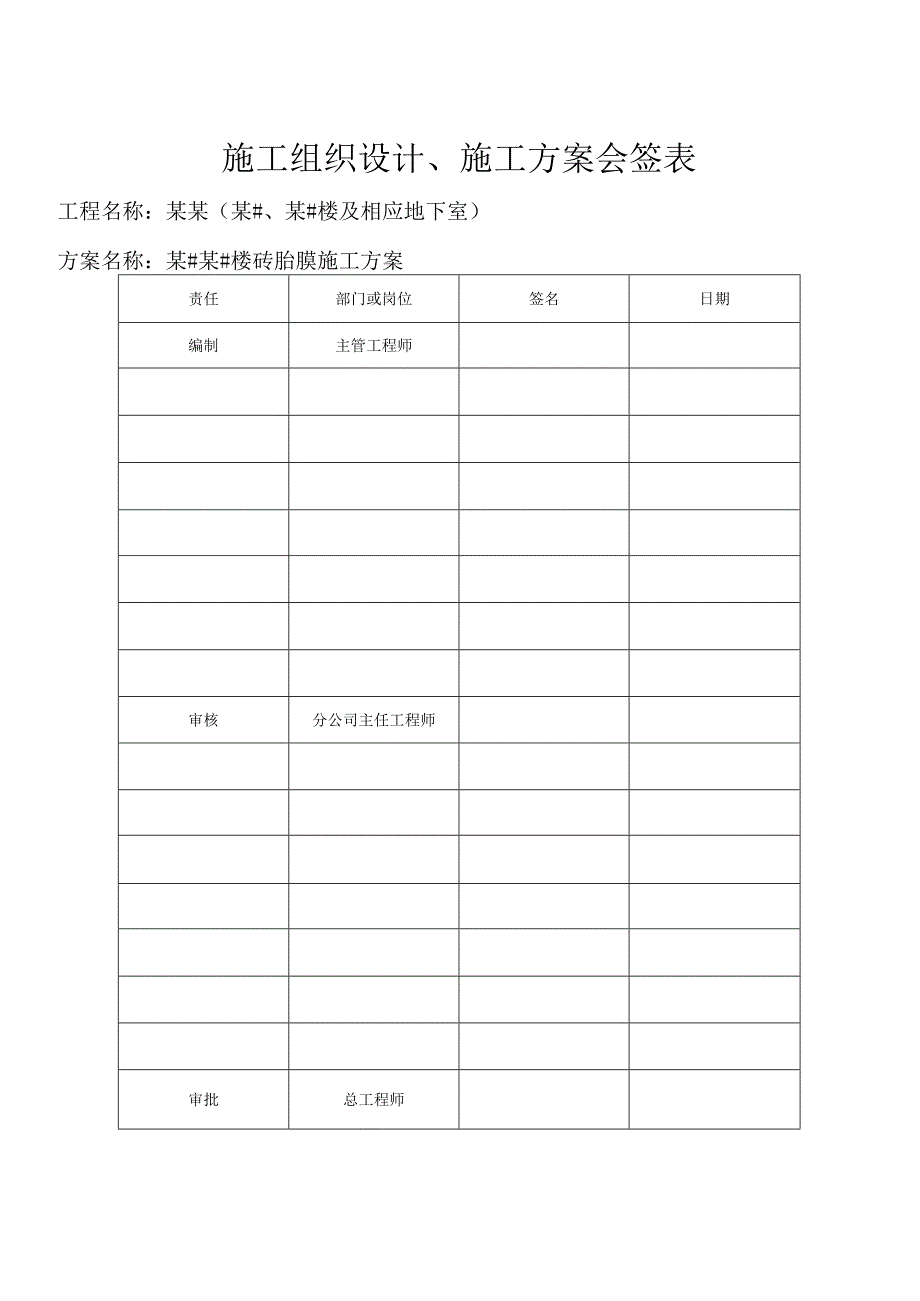

1、某某某期（某#、某#楼及相应地下室）基础砖胎膜施工方案编制单位：某某集团某工程有限责任公司编制日期:202x年1月某某（某#、某#楼及相应地下室）砖胎膜施工方案总监审批:监理单位（章）:建设单位项目负责人审批:建设单位（章）:施工组织设计、施工方案会签表工程名称：某某（某#、某#楼及相应地下室）方案名称：某#某#楼砖胎膜施工方案责任部门或岗位签名日期编制主管工程师审核分公司主任工程师审批总工程师目录一、编制依据1二、工程概况2三、砖胎模施工概况2四、施工工艺2五、成品保护16六、安全措施17七、环保措施18八、质量标准18九、雨期施工19十、砖胎膜验算19一、编制依据类别名称编号国家砌体结构工
2、程施工规范G某0924-202x砌体结构工程施工质量验收规范G某0203-202x砌体结构设计规范G某0003-202x混凝土小型空心砌块建筑技术规程JGJT14-202x砌体工程现场检测技术标准GBT50315-202x墙体材料应用统一技术规范G某0574-202x其它本工程的施工组织设计某省某某设计（集团）有限公司提供给的图纸某某集团某工程有限责任公司的企业标准及操作方法二、工程概况序号项目内容1工程名称某某某某#-某#楼及地下室2建设单位某某房地产开发有限公司3监理单位某某工程咨询有限公司4施工单位某某集团某工程有限责任公司5建设地点XX大道某6建筑规模某#楼XXm2、某#楼*012、地
3、下室*m27占地面积某#楼*m2、某#楼*012、地下室*m28建筑高度某#楼99.7m、某#楼99.8m9建筑层数某#楼33层、某#楼33层10结构形式某#、某#楼为框剪结构，设计合理使用年限50年，抗震设防烈度为6度。三、砖胎膜施工概况某#和某#楼基础采用PHC-500-AB(125)预应力管桩桩筏基础。某#楼筏板成凸字型布置，某#楼筏板成方形，厚度均为1700mm,周边副楼地下室底板厚度有350mm、400mm等，独立基础尺寸有3000X3000、400OmmX400Omm等，高度在60Omm1300mm不等。某#楼高层基础平面布置图IMHloOIIHIOIoJoOojoljoOO_O.
4、_o0O3OOTbT二。I。qU白人.oooBooo_J41.QOO。*AIAVVMO70O)00三JM三1.oa4.3002.500JCWD-D三600m600卷板集水（电榭坑大样别墅区、多层集水（电梯）坑大样用M叫普通烧结花和5砂浆砌黄用敕档触层四、施工工艺由于基础底板需做卷材防水，承台、筏板及基础梁模板均采用砖胎膜。另本工程土质以海砂为主，无粘结性，砖胎膜回填砂子时对砖胎膜侧压力大，为了防止砖胎膜倒塌，应尽量采用厚度大的砖胎膜，以提高其抗倾能力。砖胎膜高600mm以下采用200mm厚墙，600mm以上墙高采用400厚墙，集水（电梯）坑采用400mm厚墙。砖采用MU7.5的390X190X
5、19Onml多孔混凝土砌块，砂浆采用MlO的水泥砂浆。砖胎膜每5m长加设一道墙垛,墙垛设在砖胎膜的外侧，墙垛比砖胎膜厚200,墙垛宽400,具体如下图所示：有防水要求的砖胎膜，砖胎膜围成空间的净宽比构件尺寸大lOOmm,用于抹灰、铺设防水层及保护层。抹灰用1：2的水泥砂浆（2Cm厚），为了防止开裂脱落所有垂直立面防水卷材保护层均采用1：2水泥砂浆抹灰（2cm厚）,并在抹灰砂浆内添加抗裂纤维网。由于土层为海砂，基坑开挖时坡度按1:1.2o砖胎膜做法示意图排水沟、集水坑（电梯井）砖胎膜剖面大样独立基础、筏板砖胎膜剖面大样三播如靛底板高低跨砖胎膜剖面大样图筏板、底板高低跨砖胎膜剖面图1、工艺流程2、
6、砖墙施工要点1）立皮数杆：在垫层转角处、交接处及高低处立好基础皮数杆。基础皮数杆要进行抄平，使杆上所示底层室内地面线标高与设计的底层室内地面标高一致。2）砂浆拌制：砂浆拌制采用机械搅拌，投料顺序为：砂一水泥一掺合料一水。3）组砌方法：砌多孔砖宜采用“三一”砌筑法，竖缝宜采用刮浆法。4）排砖播底：第一层砖播底时，两端墙排丁砖，纵墙排条砖。垛尺寸及位置是否符合排砖模数，如不符合模数时，适当将其位置左右移动，使之符合排砖的要求。若有破活，七分头或丁稽应排在附墙垛或其他不明显的部位。多孔砖的孔洞应垂直于受压面。5）盘角：砌砖前应先盘角，每次盘角不要超过五层。新盘的大角，及时进行吊、靠。如有偏差要及时修
7、整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整度和垂直度完全符合要求后，再挂线砌他J回O6）挂线：皮数杆间距不应大于15米在相对两皮数杆砖上边线处拉通线，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。7）砌筑：砌砖时宜采用三一砌筑法，即一铲灰、一块砖、一揉压的砌筑方法，当采用铺浆法砌筑时，铺浆长度不得超过750MM。五、成品保护1、砌筑过程中或砌筑完毕后，未经有关质量管理人员复查之前，对轴线桩、水平桩或龙门板应注意保护，不得碰撞或拆除。2、回填土时应在未填土的一侧应加支撑，防止回填时挤歪挤裂。回填土应分层夯实,不允许向槽内灌水取代夯实。
8、回填土运输时，先将墙顶保护好，不得在墙上推车，损坏墙顶和碰撞墙体。3、砂浆稠度应适宜，砌筑过程中要及时清理，防止砂浆溅脏墙面。4、在吊放砖块和桩头时，应防止碰撞已砌好的墙体。5、在进料口周围，应用塑料布或木板等遮盖，以保持墙面清洁。六、安全措施1在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。2砌筑时，应经常注意和检查基坑土质变化情况，有无崩裂和塌陷现象。3基坑边堆放材料距离坑边不得少于1m。尚应按土质的坚实程度确定。当发现土壤出现水平或垂直裂缝时，应立即将材料搬离并进行基坑装顶加固处理。4在坑内工作时，操作人员
9、必须带好安全帽。基坑上面要有明显标志，警示基坑内有人操作。5严禁使用砖及砌块做脚手架的支撑；脚手架搭设后应经检查方可使用，施工用的脚手板不得少于两块，其端头必须伸出架的支承横杆约200mm,但也不许伸过太长做成探头板；砌筑时不准随意拆改和移动脚手架。7脚手架站脚的高度，应低于已砌砖的高度；每块脚手板上的操作人员不得超过两人；堆放砖块不得超过单行3皮；采用砖笼吊砖时，砖在架子上或楼板上要均匀分布，不应集中堆放；灰桶、灰斗应放置有序，使架子上保持畅通。8不得站在墙顶上做划线、吊线、清扫墙面等工作。9用于垂直运输的吊笼、绳索、刹车等，必须满足负荷要求，牢固无损；吊运时不得超载，并需经常检查，发现问题
10、及时修理。10起吊砖笼和砂浆料斗时，砖和砂浆不能装的过满。吊臂工作范围内不得有人停留。11砖运输车辆两车前后距离平道上不小于2m,坡道上不小于IO叱装砖时要先取高处后取低处，防止垛倒砸人。12砂浆搅拌机运转时，严禁将锹、耙等工具伸入罐内，必须进罐扒砂浆时，要停机进行。工作完毕，应将拌筒清洗干净。搅拌机应有专用开关箱，并应装有漏电保护器,停机时应拉断电闸，下班时电闸箱应上锁。13采用手推车运输砂浆时，不得争先抢道，装车不应过满；卸车时应有挡车措施,不得用力过猛或撒把，以防车把伤人。七、环保措施1砖堆放及停放搅拌机的地面必须夯实，用混凝土硬化，并做好排水措施。2现场拌制砂浆时，应采取措施防止水泥、砂子扬尘污染环境。3施工中的噪音排放，昼间V70dB,夜间V55dB施工现场烟尘排放浓度V400mgm3o夜间照明不影响周围社区。4施工垃圾分类处理，尽量回收利用。八、质量标准1主控项目1）砖和砂浆的强度等级必须符合设计要求。2）砌体水平灰缝的砂浆饱满度不得小于80%。3）砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。4）砖砌体的位置及垂直度允许偏差应符合下表规定。砖砌体的位置及垂直度允许偏差项次项目允许偏差（mm）检验方法1轴线位置偏移10用经纬仪和尺检查或其他测量仪器检查2宜度
