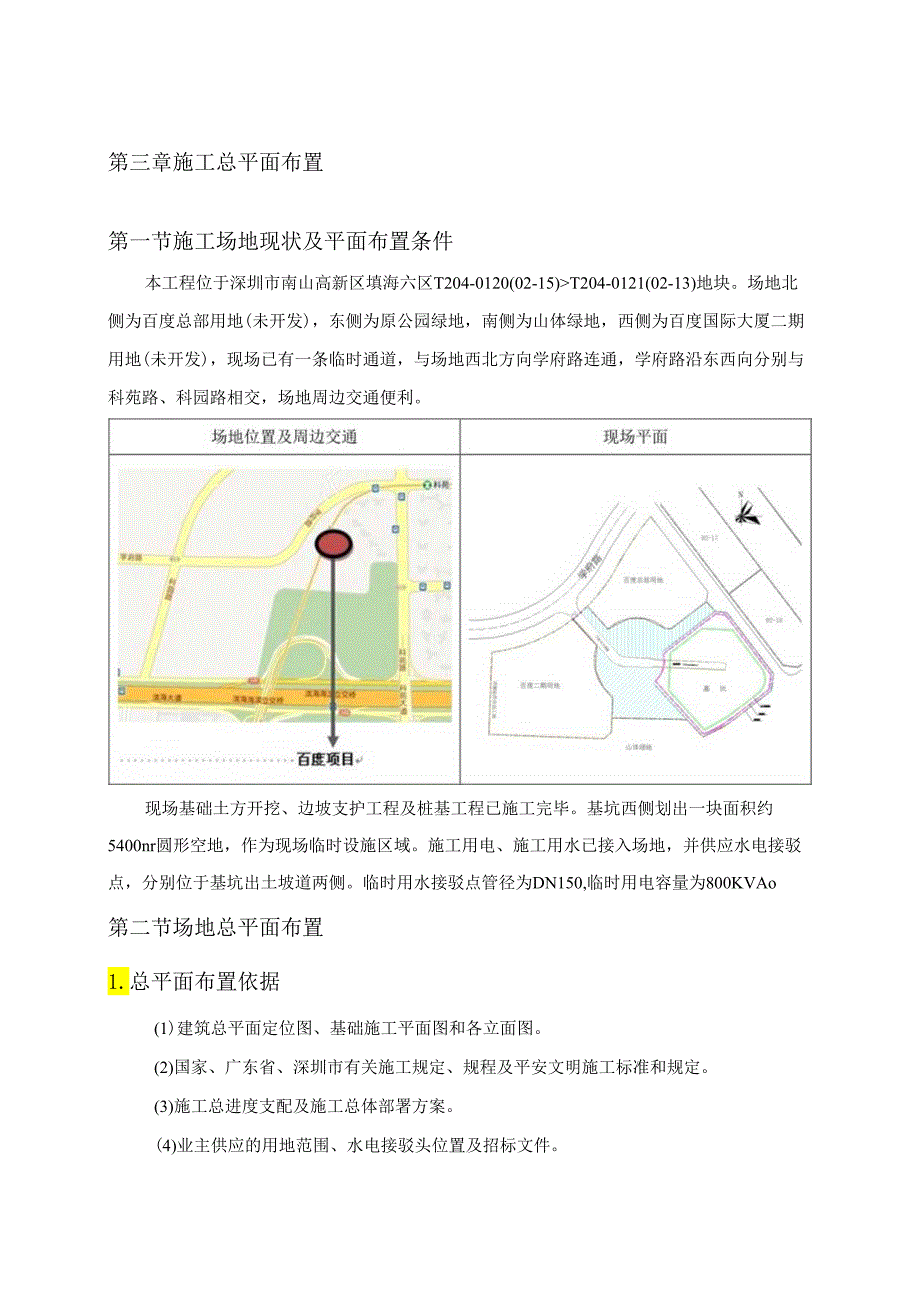

1、第三章施工总平面布置第一节施工场地现状及平面布置条件本工程位于深圳市南山高新区填海六区T204-0120(02-15)T204-0121(02-13)地块。场地北侧为百度总部用地(未开发)，东侧为原公园绿地，南侧为山体绿地，西侧为百度国际大厦二期用地(未开发)，现场已有一条临时通道，与场地西北方向学府路连通，学府路沿东西向分别与科苑路、科园路相交，场地周边交通便利。现场基础土方开挖、边坡支护工程及桩基工程已施工完毕。基坑西侧划出一块面积约5400nr圆形空地，作为现场临时设施区域。施工用电、施工用水已接入场地，并供应水电接驳点，分别位于基坑出土坡道两侧。临时用水接驳点管径为DN150,临时用电

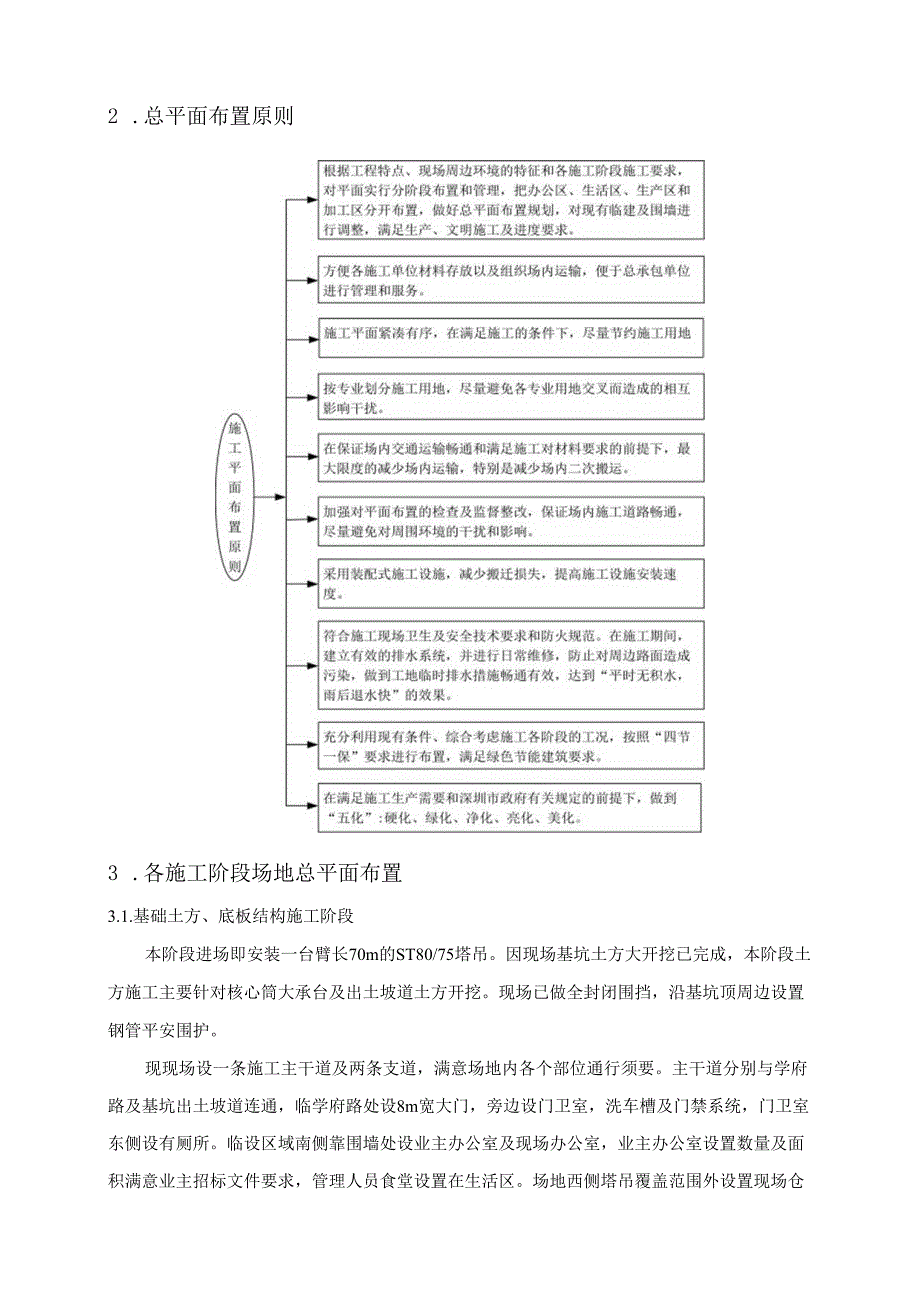

2、容量为800KVAo第二节场地总平面布置1.总平面布置依据(1)建筑总平面定位图、基础施工平面图和各立面图。(2)国家、广东省、深圳市有关施工规定、规程及平安文明施工标准和规定。(3)施工总进度支配及施工总体部署方案。(4)业主供应的用地范围、水电接驳头位置及招标文件。2 .总平面布置原则3 .各施工阶段场地总平面布置3.1.基础土方、底板结构施工阶段本阶段进场即安装一台臂长70m的ST80/75塔吊。因现场基坑土方大开挖已完成，本阶段土方施工主要针对核心筒大承台及出土坡道土方开挖。现场已做全封闭围挡，沿基坑顶周边设置钢管平安围护。现现场设一条施工主干道及两条支道，满意场地内各个部位通行须要。

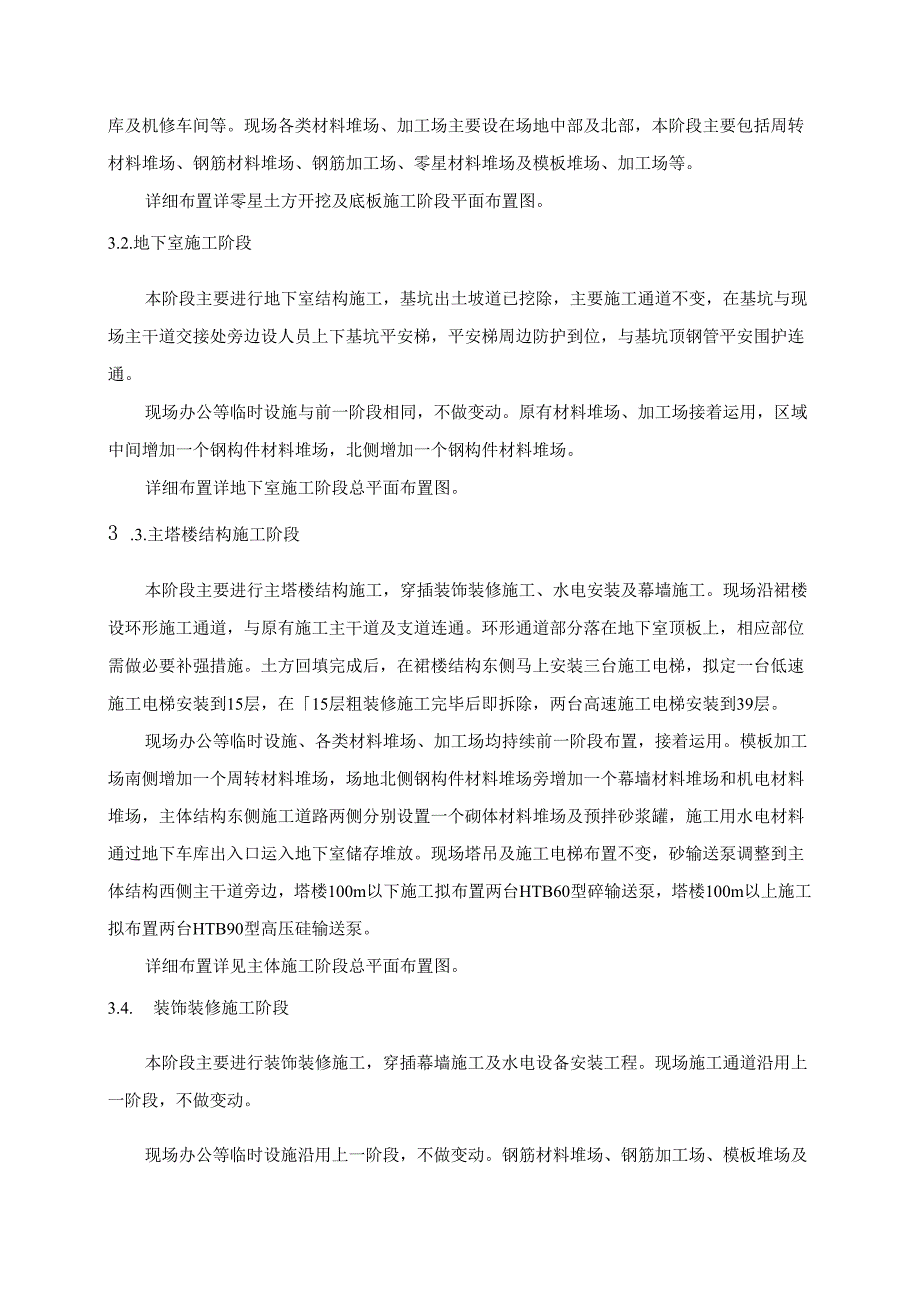

3、主干道分别与学府路及基坑出土坡道连通，临学府路处设8m宽大门，旁边设门卫室，洗车槽及门禁系统，门卫室东侧设有厕所。临设区域南侧靠围墙处设业主办公室及现场办公室，业主办公室设置数量及面积满意业主招标文件要求，管理人员食堂设置在生活区。场地西侧塔吊覆盖范围外设置现场仓库及机修车间等。现场各类材料堆场、加工场主要设在场地中部及北部，本阶段主要包括周转材料堆场、钢筋材料堆场、钢筋加工场、零星材料堆场及模板堆场、加工场等。详细布置详零星土方开挖及底板施工阶段平面布置图。3.2.地下室施工阶段本阶段主要进行地下室结构施工，基坑出土坡道已挖除，主要施工通道不变，在基坑与现场主干道交接处旁边设人员上下基坑平安
4、梯，平安梯周边防护到位，与基坑顶钢管平安围护连通。现场办公等临时设施与前一阶段相同，不做变动。原有材料堆场、加工场接着运用，区域中间增加一个钢构件材料堆场，北侧增加一个钢构件材料堆场。详细布置详地下室施工阶段总平面布置图。3 .3.主塔楼结构施工阶段本阶段主要进行主塔楼结构施工，穿插装饰装修施工、水电安装及幕墙施工。现场沿裙楼设环形施工通道，与原有施工主干道及支道连通。环形通道部分落在地下室顶板上，相应部位需做必要补强措施。土方回填完成后，在裙楼结构东侧马上安装三台施工电梯，拟定一台低速施工电梯安装到15层，在15层粗装修施工完毕后即拆除，两台高速施工电梯安装到39层。现场办公等临时设施、各类
5、材料堆场、加工场均持续前一阶段布置，接着运用。模板加工场南侧增加一个周转材料堆场，场地北侧钢构件材料堆场旁增加一个幕墙材料堆场和机电材料堆场，主体结构东侧施工道路两侧分别设置一个砌体材料堆场及预拌砂浆罐，施工用水电材料通过地下车库出入口运入地下室储存堆放。现场塔吊及施工电梯布置不变，砂输送泵调整到主体结构西侧主干道旁边，塔楼100m以下施工拟布置两台HTB60型碎输送泵，塔楼100m以上施工拟布置两台HTB90型高压硅输送泵。详细布置详见主体施工阶段总平面布置图。3.4. 装饰装修施工阶段本阶段主要进行装饰装修施工，穿插幕墙施工及水电设备安装工程。现场施工通道沿用上一阶段，不做变动。现场办公等
6、临时设施沿用上一阶段，不做变动。钢筋材料堆场、钢筋加工场、模板堆场及加工场、钢构件材料堆场移除，增设两个装饰装修材料堆场，新增堆场均在原有堆场基础上建立，现场碎输送泵移除。详细布置详装饰装修阶段总平面布置图。4 .临建设施建筑面积表本工程场地形态不规则，因此应充分利用现场条件，细心布置，除前述因素外，以下各方面也很重要：（1）现场办公环境面积应得到保障，应便于到施工现场，便于与外界联络，受现场施工影响较小。（2）现场厕所对于生产人员特别重要，因此，在现场西北角靠近现场大门处设置一处临时厕所。（3）为便于临时设施的拆除和再利用，现场办公室、库房、厕所尽可能采纳轻质活动房建设，工程结束后可以拆除用
7、于其他地方，削减对资源的奢侈和施工成本的增加。用途面积（m）现场位置运用时间业主、监理办公室600详见平面布置图工程开工至工程结束总承包及分包办公室400详见平面布置图工程开工至工程结束厕所57详见平面布置图工程开工至工程结束仓库87详见平面布置图工程开工至工程结束配电房24详见平面布置图工程开工至工程结束机修车间39详见平面布置图工程开工至工程结束钢筋堆场、加工场280详见平面布置图随进度模板堆场、加工场96详见平面布置图随进度钢构件材料堆场360详见平面布置图随进度机电材料堆场150详见平面布置图随进度周转材料堆场450详见平面布置图随进度幕墙材料堆场150详见平面布置图随进度装饰装修材料
8、堆场270详见平面布置图随进度砌体材料堆场80详见平面布置图随进度第三节施工临时用水及排水排污1.临时用水说明1. 1.现场供水水源状况本工程现场临时用水给水系统包括生产、生活和消防用水。本工程在基坑西北侧有1个DN150的水源接驳点，本工程支配从该接驳点以DN150管道引至北侧围墙旁边，然后沿围墙在现场形成环网。主塔楼、裙楼及地下室施工和消防用水从该环网上接出DN100的管道进行供应。供水环网采纳DN150热镀锌管道沿地敷设。现场临时用水布置详临时用水平面布置图。1.2. 楼层水箱按设置如下：水箱设置在设备层正式水箱位置，并低于正式水箱荷载。运用水泵将水提升至相应的水箱内，满意施工、消防须要
9、。水泵采纳凹凸液位限制，保证各水箱总有水。1.3. 楼层水龙头和消火栓设置现场地下室、裙楼及塔楼每一楼层设1个消火栓，两个用水口。每个消火栓均配备消防水带、消防水枪。现场沿道路、构件堆场、办公区均设置室外消火栓，以满意现场防火须要。2.施工临时用水计算依据中国建筑工业出版社出版的建筑施工手册第四版，现场临时供水量及管径计算如下：2.1. 现场总体临时供水量及管径计算序号用水类型各用水量计算备注1工程用水量工程用水量ql采纳公式ql=K1Q1N1K2/(836OO)计算，取用水量最大的地下室楼板混凝土浇注阶段进行计算，BPql=1.10X1500X2001.5/(83600)=17.181.sq
10、2,故Q=ql=17.181.Sod=4/(3.14XVI000)d-配水管直径(m)；V一管网中水流速度(ms),取1.6ms;d=417.18(3.141.61000)=OJlOm通过以上计算，可以得出结论：现场业主供应的一个水源点DN150mm水管基本能满意施工要求。(注：施工现场总用水量考虑的主要是大量的用水量。)2. 2.主塔楼临时供水量及管径计算序号用水类型各用水量计算备注1工程用水量工程用水量ql采纳公式ql=K1Q1N1K2/(83600)计算，取用水量最大的结构核心筒混凝土浇注阶段进行计算，即ql=1.10X6002001.5/(83600)=6.881.soK1未预料的施工
11、用水系数，取1.10；Q1每班支配完成工程量，按每班浇筑60011混凝土；N1一施工用水定额，混凝土采纳预拌混凝土，仅考虑混凝土自然养护，耗水量取2001.；K2-主塔楼及其地下室现场施工用水不均衡系数，取1.5。2消防用水量消防用水量q2计算，主塔楼施工场地面积为322011f,小于5ha,故q2取101.s,3施工现场总用水量施工现场总用水量Q计算，因qld=J40/(3.14V1000)d-配水管直径(m)；V-管网中水流速度(ms),取1.6ms;d=410/(3.14I6100O)=0Q89mo通过以上计算，可得出结论：主塔楼接驳DNloomm水管满意施工要求。(注：施工现场总用水量
12、考虑的是主要的大量用水量。)2. 3.裙楼及地下室临时供水量及管径计算序号用水类型各用水量计算备注1工程用水量工程用水量ql采纳公式ql=K1Q1N1K2/(8X3600)计算，取用水量最大的地下室顶板混凝土浇注阶段进行计算，即ql=1.1010002001.5/(83600)=11.451.soKl-未预料的施工用水系数，取1.10；Ql每班支配完成工程量，按每班浇筑100Om3混凝土；N1一施工用水定额，混凝土采纳预拌混凝土，仅考虑混凝土自然养护，耗水量取2001.：K2-主塔楼及其地下室现场施工用水不均衡系数，取1.5。2消防用水量消防用水量q2计算，主塔楼施工场地面积为1830m，小于
13、5ha,故q2取1O1./sO3施工现场总用水量施工现场总用水量Q计算，因qlq2,故Q=11.451.Sod=40/(34XV1000)d-配水管直径(m)；V管网中水流速度(ms),取1.6ms;d=411.45/(3.141.61000)=0.089m。通过以上计算，可得出结论：裙楼及地下室接驳DNlOomm水管满意施工要求。(注：施工现场总用水量考虑的是主要的大量用水量。)3.现场排水、排污3.1. 施工现场平面排水依据现场实际状况，仅西北侧大门处便于场内排水系统与市政管道相连，因此场地内排水整体布置为自东向西，自南向北放坡，排水沟放坡为0.5%。排水沟沿围墙及施工通道设置，办公室前必
