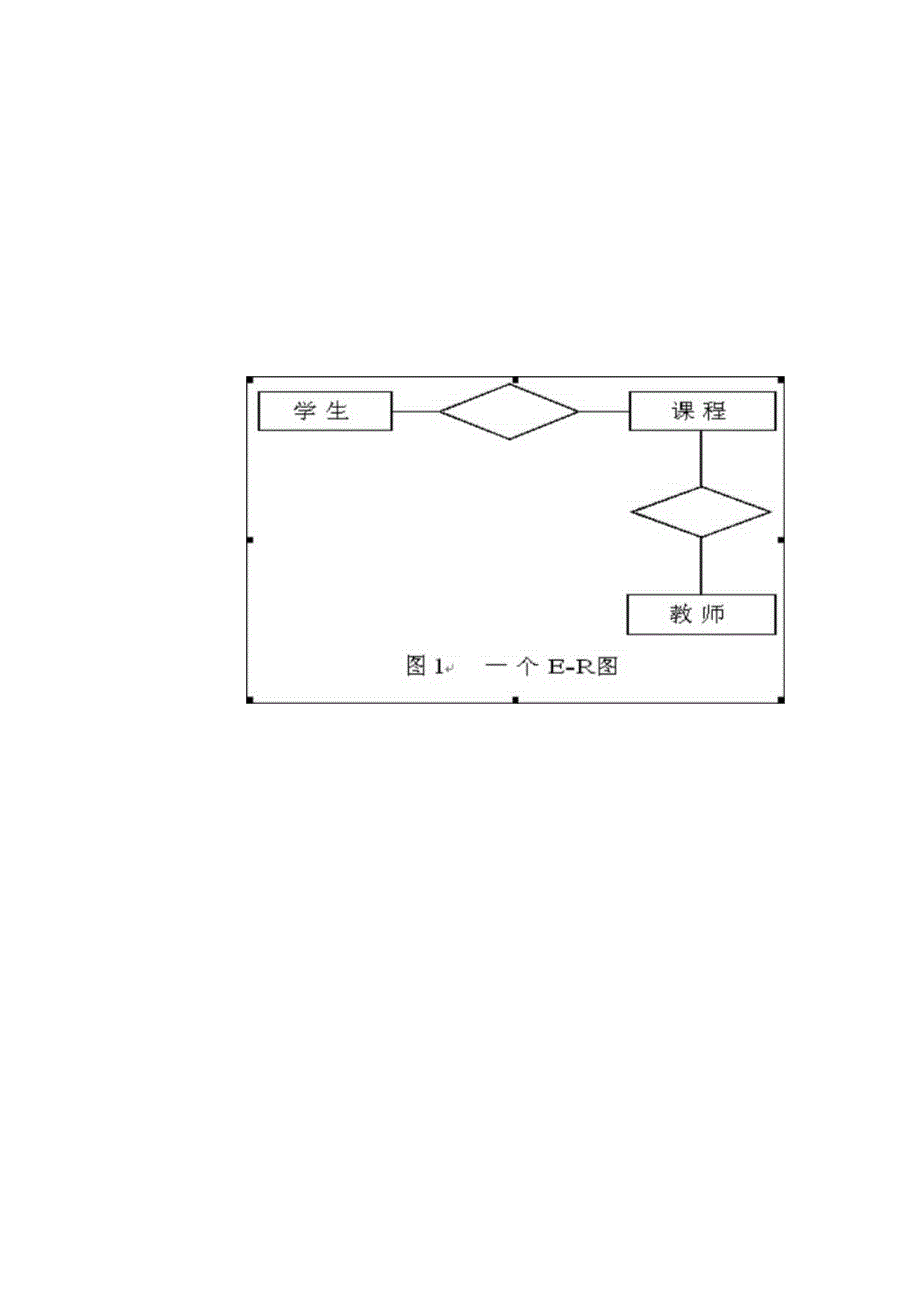

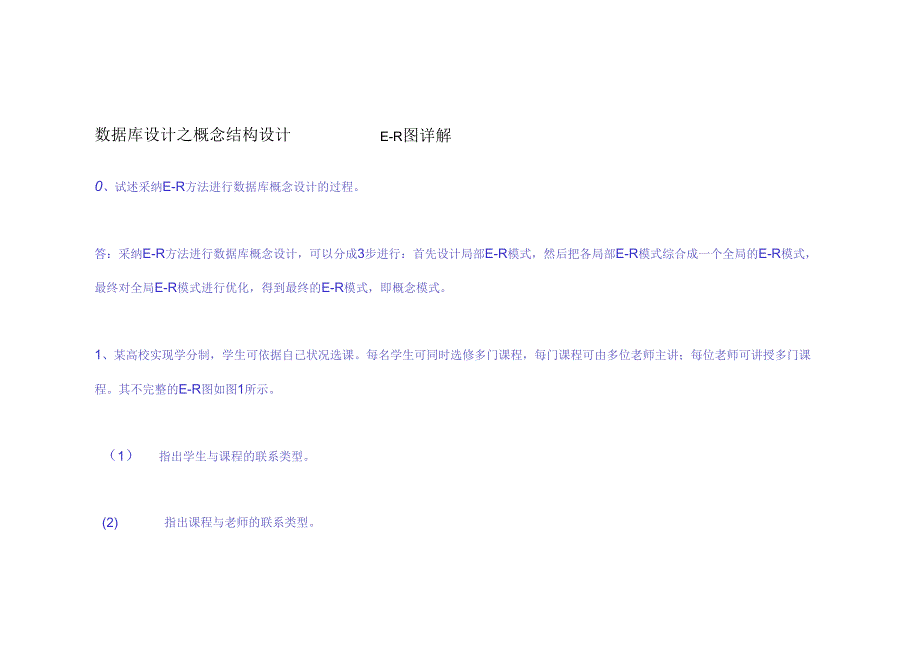

1、数据库设计之概念结构设计E-R图详解0、试述采纳E-R方法进行数据库概念设计的过程。答：采纳E-R方法进行数据库概念设计，可以分成3步进行：首先设计局部E-R模式，然后把各局部E-R模式综合成一个全局的E-R模式，最终对全局E-R模式进行优化，得到最终的E-R模式，即概念模式。1、某高校实现学分制，学生可依据自己状况选课。每名学生可同时选修多门课程，每门课程可由多位老师主讲；每位老师可讲授多门课程。其不完整的E-R图如图1所示。（1）指出学生与课程的联系类型。(2)指出课程与老师的联系类型。（3） 若每名学生有一位老师指导，每个老师指导多名学生，则学生与老师是如何联系？（4） 在原ER图上补画

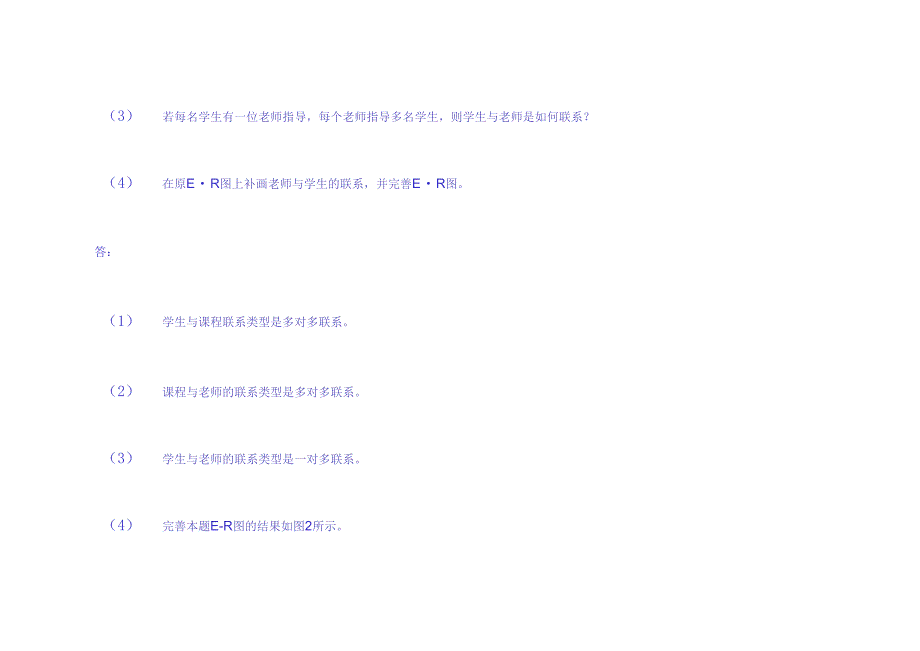

2、老师与学生的联系，并完善ER图。答：（1） 学生与课程联系类型是多对多联系。（2） 课程与老师的联系类型是多对多联系。（3） 学生与老师的联系类型是一对多联系。（4） 完善本题E-R图的结果如图2所示。2、将如图3所示的E-R图转换为关系模式，菱形框中的属性自己确定。答：本题的E-R图转换为如下的关系模式：单位（单位号，地址，电话）职工（职工号，姓名，性别，年龄，单位号）3、假定一个部门的数据库包括以下信息：(1) 职工的信息：职工号、姓名、地址和所在部门。(2) 部门的信息：部门全部职工、部门名、经理和销售的产品。(3) 产品的信息：产品名、制造商、价格、型号及产品的内部编号。(4) 制造商
3、的信息：制造商名称、地址、生产的产品名和价格。试画出这个数据库的E-R图。答：本题对应的E-R图如图4所示。4、某医院病房计算机管理中心须要如下信息:科室：科名、科地址、科电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中，一个科室有多少个病房、多少个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。完成如下设计:(1) 设计该计算机管理系统的E-R图(2) 将该E-R图转换为关系模式结构。(3) 指出转换结果中每个关系模式的后选码。答：(1)本
4、题的E-R图如图5所示。病房1Ill病人v组:科室1Ill医生XY图”个E-R图（2）对应的关系模式结构如下:科室（科名，科地址，科电话）病房（病房号，床位号，科室名）医生（工作证号，姓名，职称，科室名，年龄）病人（病历号，姓名，性别，主管医生，病房号）（3）每个关系的后选码如下：科室的后选码是科名。病房的后选码是科室名+病房号。医生的后选码是工作证。病人的后选码是病历号。5、设有如下实体：学生：学号、单位名称、姓名、性别、年龄、选修课。课程：编号、课程名、开课单位、认课老师号老师：老师号、姓名、性别、职称、讲授课程编号单位：单位名称、电话、老师号、老师姓名上述实体中存在如下联系：(1) 一个
5、学生可选多门课程，一门课程可被多个学生选修。(2) 一个老师可讲授多门课程，一门课程可由多个老师讲授。(3) 一个单位可有多个老师，一个老师只能属于一个单位。试完成如下工作：(1)分别设计学生选课和老师任课两个局部E-R图。（2） 将上述设计完成的E-R图合并成一个全局E-R图。（3） 将全局E-R图转换为等价的关系模式表示的数据库逻辑结构。答：（1）学生选课局部E-R图如图6所示，老师任课局部E-R图如图7所示。kl干土也冰JnJ苜P圆刈6稻Zb,狄川J土冰JnJ苜Pll-R圆刈圆/稻、。/图6,学生选课的局部E-幽（2）合并的全局E-R图如图8所示。为避开困难，合并的全局ER图中省略了以下
6、各实体的属性:单位：单位名称，电话学生：学号，姓名，性别，年龄老师：老师号，姓名，性别，职称课程：编号，课程名（3）该全局E.R图转换为等价的关系模式表示的数据逻辑结构如下:单位（单位名称，电话）课程（老师号，姓名，性别，职称，单位名称）学生（学号，姓名，性别，年龄，单位名称）讲授（老师号，课程编号）选修（学号，课程编号）6、图9给出（八）、（b）和（C）3个不同的局部模型，将其合并成一个全局信息结构，并设置联系实体中的属性（准许增加认为必要的属性，也可将有关基本实体的属性选作联系实体的属性）。各实体构成如下:部门：部门号、部门名、电话、地址职员：职员号、职员名、职务（干部/工人）、年龄、性别
7、设备处：单位号、电话、地址工人：工人编号、姓名、规格、价格设备：设备号、名称、规格、价格零件：零件号、名称、规格、价格厂商：单位号、名称、电话、地址(C)图”局部的E-R图答：汇总后的ER图如图6.2O所示。各类实体的属性为:部门：部门号、部门名、电话、地址职工：职工号、职工名、职务、年龄、性别设备：设备号、名称、规格、价格零件：零件号、名称、规格、价格7、-个图书馆借阅管理数据库要求供应下述服务:全部各类书籍均可由书号惟一标识。（1）可随时查询书库中现有书籍的品种、数量与存放位置（2）可随时查询书籍借还状况，包括借书人单位、姓名、借书证号、借书日期和还书日期。我们约定：任何人可借多种书，任何
8、一种书可为多个人所借，借书证号具有惟一性。（3）当须要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。依据以上状况和假设，试作如下设计：（1）构造满意需求的ER图。（2） 转换为等价的关系模式结构。答：（1）满意上述需求的ER图如图11所示。图山图书借阅&RS（2）转换为等价的关系模式结构如下:借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名
9、和厂长名）需建立一个管理数据库存储以下信息:（1）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。（2）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。（3） 一个车间生产多种产品，产品有产品号和价格。（4） 一个车间生产多种零件，一个零件也可能为多个车间制造。零件有零件号、重量和价格。（5） 一个产品由多种零件组成，一种零件也可装配出多种产品。（6）产品与零件均存入仓库中。（7）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。试：（1）画出该系统的ER图。(2)给出相应的关系模式。(3)画出该系统的层次模式图。答：(1)该系统的ER图如图12所示。各实体的属
10、性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（2）相应的关系模式如下:工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造(车间号、零件号)(3)该系统的层次模型图如图13所示。8、有如下运动队和运动会两个方面的实体:1 .运动队方面运动队：队名、教练姓名、队员姓名队员：队名、队员姓名、性别、
11、项名其中，一个运动队有多个队员，一个队员仅属于一个运动队，一个队一般有一个教练。2 .运动会方面运动队：队编号、队名、教练姓名项目：项目名、参与运动队编号、队员姓名、性别、竞赛场地其中，一个项目可由多个队参与，一个运动员可参与多个项目，一个项目一个竞赛场地。IX1.JJ?A*，1.UU请完成如下设计:(1)分别设计运动队和运动会两个局部ER图。(2)将他们合并为一个全局ER图。(3)合并时存在什么冲突，你是如何解决这些冲突的？答：(1)运动队局部ER图如图14所示，运动会局部ER图如图15所示。图14”运动队局部E-R徵(2)合并结果如图6.26所示。(3)命名冲突：项名、项目名异名同义，统一
12、命名为项目名。结构冲突：项目在两个局部ER图中，一个作属性，个作实体，合并统一为实体。9、假设要建立一个企业数据库，该企业有多个下属单位，每一个单位有多个职工，一个职工仅隶属于一个单位,且一个职工仅在一个工程中工作，但一个工程中有很多职工参与工作，有多个供应商为各个工程供应不同设备。单位的属性有：单位名、电话。职工的属性有：职工号、姓名、性别。设备的属性有：设备号、设备名、产地。供应商的属性有：姓名、电话。工程的属性有：工程名、地点。请完成如下处理：(1)设计满意上述要求的ER图。(2)将该ER图转换为等价的关系模式。3)依据你的理解，用下划线标明每个关系中的码，答：(1)满意要求的ER图如图
13、17所示。各实体的属性如下:单位（单位名、电话）职工（职工号、姓名、性别）设备（设备名、设备号、产地）供应商（姓名、电话）工程（工程名、地点）（2）转换后的关系模式如下:单位（单位名、电话）职工（职工号、单位名、工程名、姓名、性别）设备（设备名、设备号、产地）供应商（姓名、电话）工程（工程名、地点）供应（供应商姓名、工程名、设备号、数量）（3）见（2）中下划线。10、图反映了一个公司部门（DEPT）、职工（EMP）、工程（PROJ）、材料（PART）、材料供应商（SUPP）和仓库（WH）之间联系的ER图。建立它的关系模式。答：对应的关系模式如下:部门（部门号,部门名，）职工（职工号,职工名，部门号，工程号，）工程（工程号,工程名，）材料（材料号,材料名，）材料供应商（供应商号,姓名，）仓库（仓库号,仓库名，地点，）INV（仓库号，材料号）S-PR-PA（供应商号，公称好，材料号）有下划线的属性或属性组为码。11、设一个海军基地要建立一个舰队管理信息
