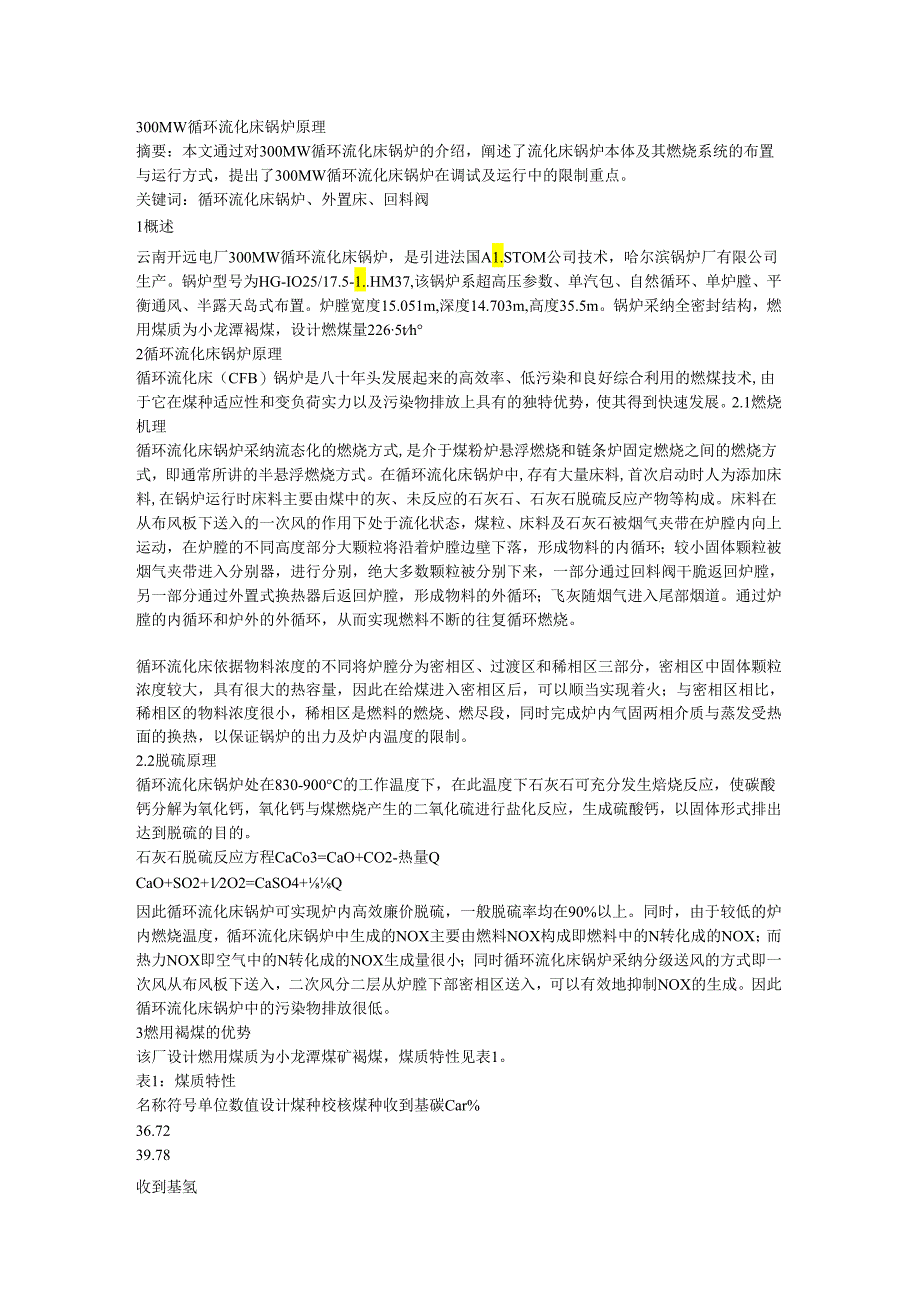

1、300MW循环流化床锅炉原理摘要：本文通过对300MW循环流化床锅炉的介绍，阐述了流化床锅炉本体及其燃烧系统的布置与运行方式，提出了300MW循环流化床锅炉在调试及运行中的限制重点。关键词：循环流化床锅炉、外置床、回料阀1概述云南开远电厂300MW循环流化床锅炉，是引进法国A1.STOM公司技术，哈尔滨锅炉厂有限公司生产。锅炉型号为HG-IO25/17.5-1.HM37,该锅炉系超高压参数、单汽包、自然循环、单炉膛、平衡通风、半露天岛式布置。炉膛宽度15.051m,深度14.703m,高度35.5m。锅炉采纳全密封结构，燃用煤质为小龙潭褐煤，设计燃煤量2265th2循环流化床锅炉原理循环流化床
2、（CFB）锅炉是八十年头发展起来的高效率、低污染和良好综合利用的燃煤技术,由于它在煤种适应性和变负荷实力以及污染物排放上具有的独特优势，使其得到快速发展。2.1燃烧机理循环流化床锅炉采纳流态化的燃烧方式,是介于煤粉炉悬浮燃烧和链条炉固定燃烧之间的燃烧方式，即通常所讲的半悬浮燃烧方式。在循环流化床锅炉中,存有大量床料,首次启动时人为添加床料,在锅炉运行时床料主要由煤中的灰、未反应的石灰石、石灰石脱硫反应产物等构成。床料在从布风板下送入的一次风的作用下处于流化状态，煤粒、床料及石灰石被烟气夹带在炉膛内向上运动，在炉膛的不同高度部分大颗粒将沿着炉膛边壁下落，形成物料的内循环；较小固体颗粒被烟气夹带进
3、入分别器，进行分别，绝大多数颗粒被分别下来，一部分通过回料阀干脆返回炉膛，另一部分通过外置式换热器后返回炉膛，形成物料的外循环；飞灰随烟气进入尾部烟道。通过炉膛的内循环和炉外的外循环，从而实现燃料不断的往复循环燃烧。循环流化床依据物料浓度的不同将炉膛分为密相区、过渡区和稀相区三部分，密相区中固体颗粒浓度较大，具有很大的热容量，因此在给煤进入密相区后，可以顺当实现着火；与密相区相比，稀相区的物料浓度很小，稀相区是燃料的燃烧、燃尽段，同时完成炉内气固两相介质与蒸发受热面的换热，以保证锅炉的出力及炉内温度的限制。2.2脱硫原理循环流化床锅炉处在830-900C的工作温度下，在此温度下石灰石可充分发生
4、焙烧反应，使碳酸钙分解为氧化钙，氧化钙与煤燃烧产生的二氧化硫进行盐化反应，生成硫酸钙，以固体形式排出达到脱硫的目的。石灰石脱硫反应方程CaCo3=CaO+CO2-热量QCaO+SO2+12O2=CaSO4+Q因此循环流化床锅炉可实现炉内高效廉价脱硫，一般脱硫率均在90%以上。同时，由于较低的炉内燃烧温度，循环流化床锅炉中生成的NOX主要由燃料NOX构成即燃料中的N转化成的NOX；而热力NOX即空气中的N转化成的NOX生成量很小；同时循环流化床锅炉采纳分级送风的方式即一次风从布风板下送入，二次风分二层从炉膛下部密相区送入，可以有效地抑制NOX的生成。因此循环流化床锅炉中的污染物排放很低。3燃用褐

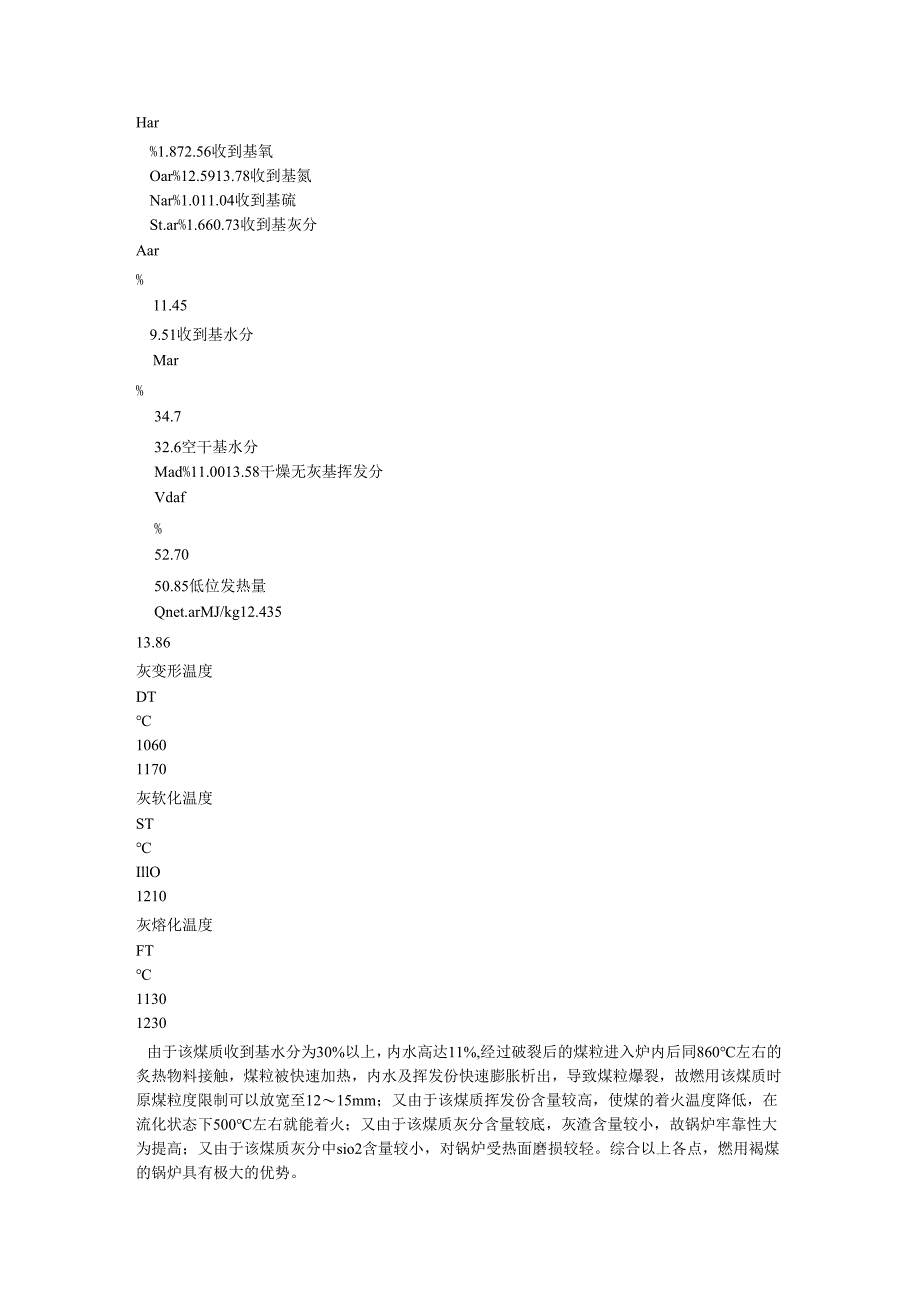

5、煤的优势该厂设计燃用煤质为小龙潭煤矿褐煤，煤质特性见表1。表1：煤质特性名称符号单位数值设计煤种校核煤种收到基碳Car%36.7239.78收到基氢Har%1.872.56收到基氧Oar%12.5913.78收到基氮Nar%1.011.04收到基硫St.ar%1.660.73收到基灰分Aar%11.459.51收到基水分Mar%34.732.6空干基水分Mad%11.0013.58干燥无灰基挥发分Vdaf%52.7050.85低位发热量Qnet.arMJ/kg12.43513.86灰变形温度DT10601170灰软化温度STIllO1210灰熔化温度FT11301230由于该煤质收到基水分为3

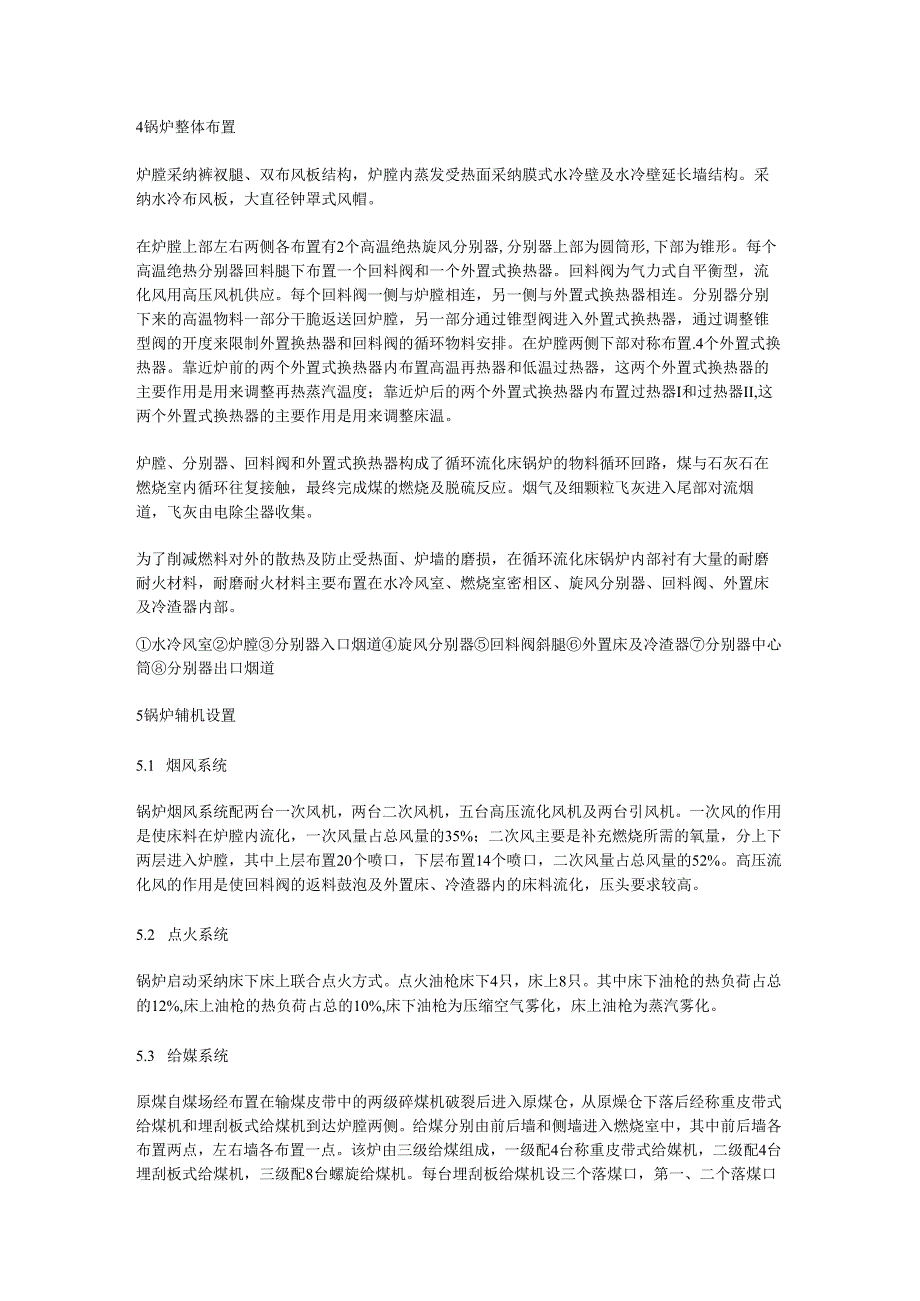

6、0%以上，内水高达11%,经过破裂后的煤粒进入炉内后同860左右的炙热物料接触，煤粒被快速加热，内水及挥发份快速膨胀析出，导致煤粒爆裂，故燃用该煤质时原煤粒度限制可以放宽至1215mm；又由于该煤质挥发份含量较高，使煤的着火温度降低，在流化状态下500左右就能着火；又由于该煤质灰分含量较底，灰渣含量较小，故锅炉牢靠性大为提高；又由于该煤质灰分中sio2含量较小，对锅炉受热面磨损较轻。综合以上各点，燃用褐煤的锅炉具有极大的优势。4锅炉整体布置炉膛采纳裤衩腿、双布风板结构，炉膛内蒸发受热面采纳膜式水冷壁及水冷壁延长墙结构。采纳水冷布风板，大直径钟罩式风帽。在炉膛上部左右两侧各布置有2个高温绝热旋风
7、分别器,分别器上部为圆筒形,下部为锥形。每个高温绝热分别器回料腿下布置一个回料阀和一个外置式换热器。回料阀为气力式自平衡型，流化风用高压风机供应。每个回料阀一侧与炉膛相连，另一侧与外置式换热器相连。分别器分别下来的高温物料一部分干脆返送回炉膛，另一部分通过锥型阀进入外置式换热器，通过调整锥型阀的开度来限制外置换热器和回料阀的循环物料安排。在炉膛两侧下部对称布置.4个外置式换热器。靠近炉前的两个外置式换热器内布置高温再热器和低温过热器，这两个外置式换热器的主要作用是用来调整再热蒸汽温度；靠近炉后的两个外置式换热器内布置过热器I和过热器II,这两个外置式换热器的主要作用是用来调整床温。炉膛、分别器
8、、回料阀和外置式换热器构成了循环流化床锅炉的物料循环回路，煤与石灰石在燃烧室内循环往复接触，最终完成煤的燃烧及脱硫反应。烟气及细颗粒飞灰进入尾部对流烟道，飞灰由电除尘器收集。为了削减燃料对外的散热及防止受热面、炉墙的磨损，在循环流化床锅炉内部衬有大量的耐磨耐火材料，耐磨耐火材料主要布置在水冷风室、燃烧室密相区、旋风分别器、回料阀、外置床及冷渣器内部。水冷风室炉膛分别器入口烟道旋风分别器回料阀斜腿外置床及冷渣器分别器中心筒分别器出口烟道5锅炉辅机设置5.1 烟风系统锅炉烟风系统配两台一次风机，两台二次风机，五台高压流化风机及两台引风机。一次风的作用是使床料在炉膛内流化，一次风量占总风量的35%；
9、二次风主要是补充燃烧所需的氧量，分上下两层进入炉膛，其中上层布置20个喷口，下层布置14个喷口，二次风量占总风量的52%。高压流化风的作用是使回料阀的返料鼓泡及外置床、冷渣器内的床料流化，压头要求较高。5.2 点火系统锅炉启动采纳床下床上联合点火方式。点火油枪床下4只，床上8只。其中床下油枪的热负荷占总的12%,床上油枪的热负荷占总的10%,床下油枪为压缩空气雾化，床上油枪为蒸汽雾化。5.3 给媒系统原煤自煤场经布置在输煤皮带中的两级碎煤机破裂后进入原煤仓，从原燥仓下落后经称重皮带式给煤机和埋刮板式给煤机到达炉膛两侧。给煤分别由前后墙和侧墙进入燃烧室中，其中前后墙各布置两点，左右墙各布置一点。
10、该炉由三级给煤组成，一级配4台称重皮带式给媒机，二级配4台埋刮板式给煤机，三级配8台螺旋给煤机。每台埋刮板给煤机设三个落煤口，第一、二个落煤口各配一台螺旋给燥机，前后墙落燥口用热二次风密封，两侧墙落煤口用冷一次风密封。两条埋刮板给煤机相同位置落煤口两两混合后由同一点进入炉膛。左右侧墙给煤点设有播煤风和密封风，播煤风由一次热风供应，落燥口用一次冷风密封；前后墙落煤口用二次热风密封，给煤机用二次冷风密封。燥粒通过给煤系统进入炉膛后，在一次风作用下处于流化状态，并实现循环燃烧。所以，循环流化床炉膛内为正压燃烧区。5.4 灰渣排放系统燃烧完全后的炉渣从布置在燃烧室密相区下部的排渣口排出，经冷渣器冷却到
11、150后经输渣系统运走。排渣量的大小通过锥形阀的开度来限制，以保持床压、床温在允许范围内。5.5 石灰石系统两台炉共设置一座石灰石粉库，几何容积为1200m3,配置两个出料口，每个出料口设置一台仓泵。每台炉设置一个石灰石粉仓，几何容积为Iolm3,布置在主厂房煤仓间内，每个石灰石粉仓配置2个出料口，每个出料口设置一台石灰石粉混合器及一台石灰石输送风机。锅炉燃煤煤种及其它参数如下表2：表2：锅炉设计数据名称单位设计媒种校核媒种1校核媒种2硫含量（Star）%1.660.731.8灰份（Aar）%11.459.5114.05钙硫比1.7脱硫率%93排烟SO2浓度mgm3400（在6%含氧量的干烟气
12、状态）原煤消耗量t/h228214217为满意锅炉脱硫须要，须要向锅炉连续输送石灰石粉。有关设计数据如下表3：表3：石灰石粉成分SiO2A12O3Fe2O3CaOMgOSO3Mt烧矢量1.0%0.14%0.18%55.11%0.56%0.15%0.23%41.32%石灰石粉积累容重：1.3tm3(石灰石粉粒径lmm)石灰石粉耗量：22th(设计煤种)石灰石气粉混合物由炉膛前后墙四点进入炉内参加燃烧反应，达到炉内脱硫降低SO2排放浓度的目的。6锅炉调试及运行中的限制重点6.1 结焦预防限制循环流化床锅炉是靠床底部的一次风把物料流化并循环燃烧,其循环回路分为内循环和外循环。内循环是在炉膛内完成的，
13、其流化动力是一次风；外循环是在分别器、回料阀、外置床内完成的，其流化动力是高压流化风。床面结焦，主要是指布风板上的物料因为流化不良、超温结焦。(1)流化不良的预防方法：必需保证布风板风帽小孔的畅通，这就要求在加床料之前把风帽小孔及床面清理干净；运行后一次风量必需大于临界流化风量；升温升压过程中，限制升温速度，防止炉内耐磨耐火材料脱落堵塞风帽；原燥粒度限制在6IOmm之间，避开因为原煤粒度过大流化不良；限制燃煤中研石及铁块的含量，定期将大颗粒物料解除，确保流化良好。在升负荷及调整过程中，加煤和调风不能猛增猛减。(2)超温结焦的预防限制方法：由于小龙潭褐煤灰变形温度仅1060C,因此床温不能限制过
14、高，运行时限制床温在8609(XrC之间；炉膛布风板床温限制靠调整外置床返料量和密相区物料高度来实现；回料阀布风板、外置床布风板、冷渣器布风板床温靠调整高压流化风量及床料量来实现。限制合理的床压，防止燃煤干脆接触风帽造成燃煤积累爆燃超温结焦。点火启动阶段，限制合理油枪配风，保证燃油完全燃烧，避开未燃尽油雾沾附在煤粒上造成结焦。6.2 两床失稳预防限制由于此锅炉炉膛为裤衩形，布置了双布风板、双燃烧室，床下燃烧器分别布置在两布风板下,床上油枪分别布置在两燃烧室密相区下部，给煤点分别布置在两燃烧室上部，每侧两套给媒系统。所以，假如两侧燃烧负荷如存在较大的偏差，就可能导致两床失稳，引起床压波动，严峻时
15、影响机组平安运行。在运行中，应从以下方面加以重视：(1)运行中给煤、返料量、排渣限制合理，保证两侧床压一样。(2)给煤量调整时应将各点给煤匀称，使燃煤在整个床面分布匀称，如一侧给燥量削减时,应马上削减另一侧给煤量，限制炉膛两侧床压偏差小于2.5kPa。(3)炉膛两侧外置床返料量调整基本一样，避开因为返料量偏差而产生床温床压偏差。(4)调整炉膛两侧风量及给燥量，使两侧床温及一次风量均衡。6.3 汽温超温预防限制由于小龙潭褐煤飞灰容重较小(0.85tn3),导致稀相区飞灰份额增大，炉内热量安排与设计值出现偏差，因此应加强各风量、减温水量和外置床的限制，防止过热汽温柔再热汽温超温事故发生。在调试及运行中，应从以下方面加以重视：(1)运行中升降负荷时要缓慢进行，升负荷加煤时操作幅度不能过大，且应先加风后加煤,减负荷减煤时操作幅度也不能过大，应先减煤后减风，并采纳少量多次的方式进行。给煤机断煤时应马上削减一次风量，防止燥粒在分别器内燃烧，造成分别器出口烟温上升，导致过热器、再热器汽温超温。复原后加煤加风速度不能过快，保证给
