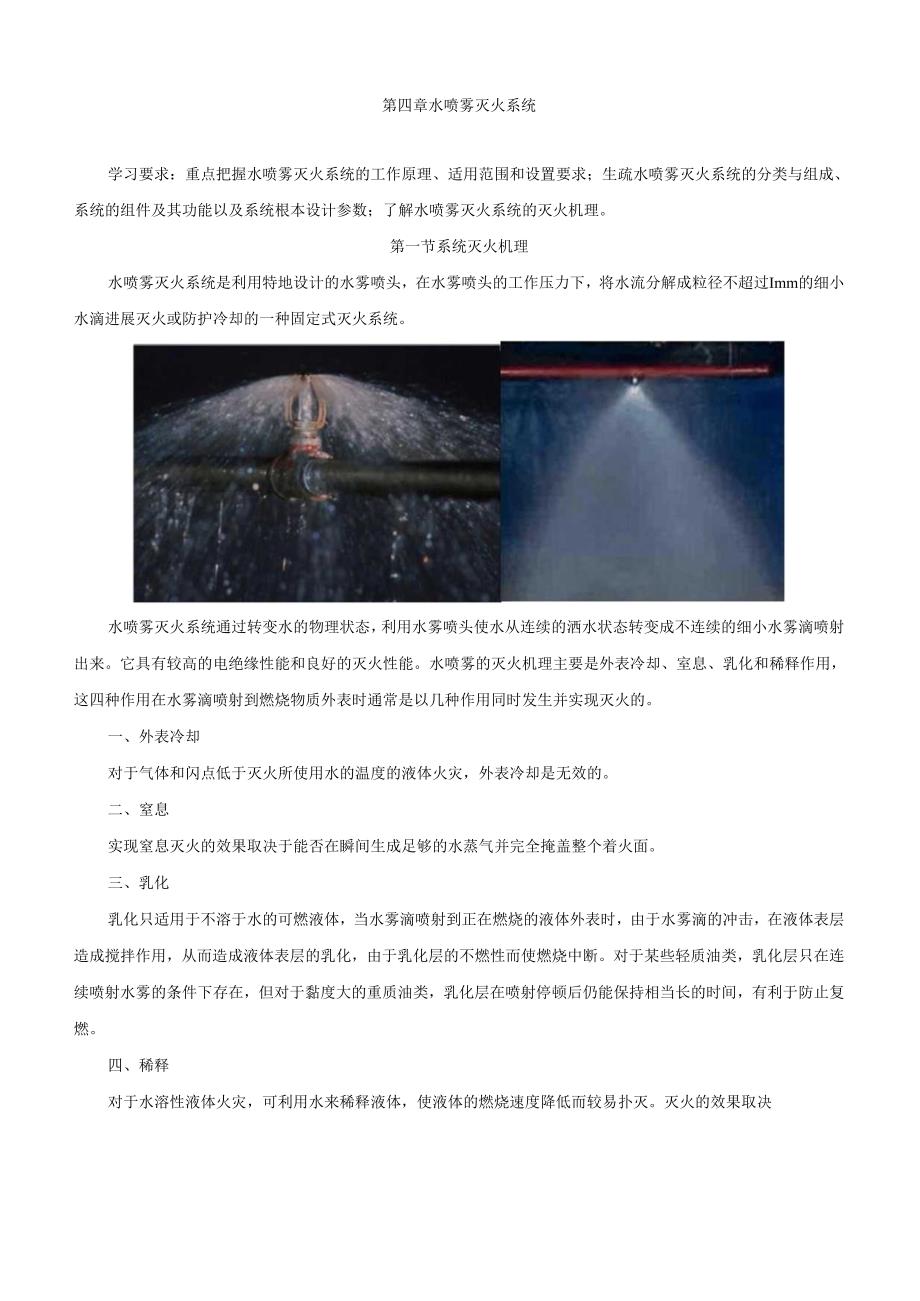

1、第四章水喷雾灭火系统学习要求：重点把握水喷雾灭火系统的工作原理、适用范围和设置要求；生疏水喷雾灭火系统的分类与组成、系统的组件及其功能以及系统根本设计参数；了解水喷雾灭火系统的灭火机理。第一节系统灭火机理水喷雾灭火系统是利用特地设计的水雾喷头，在水雾喷头的工作压力下，将水流分解成粒径不超过Imm的细小水滴进展灭火或防护冷却的一种固定式灭火系统。水喷雾灭火系统通过转变水的物理状态，利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。它具有较高的电绝缘性能和良好的灭火性能。水喷雾的灭火机理主要是外表冷却、室息、乳化和稀释作用，这四种作用在水雾滴喷射到燃烧物质外表时通常是以几种作用同时
2、发生并实现灭火的。一、外表冷却对于气体和闪点低于灭火所使用水的温度的液体火灾，外表冷却是无效的。二、窒息实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸气并完全掩盖整个着火面。三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体外表时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性而使燃烧中断。对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对于黏度大的重质油类，乳化层在喷射停顿后仍能保持相当长的时间，有利于防止复燃。四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。灭火的效果取决于水雾的冷却、窒息和稀

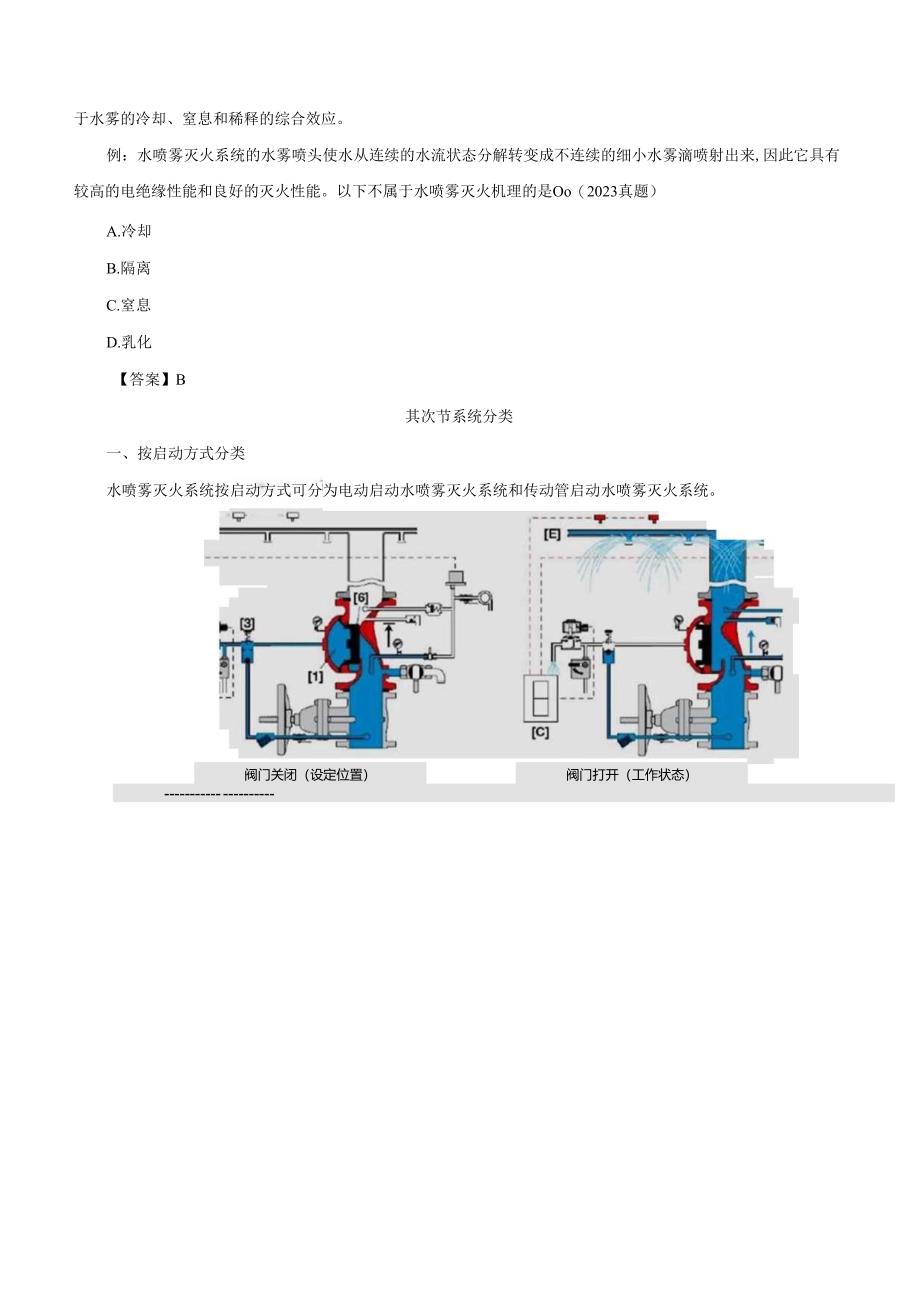

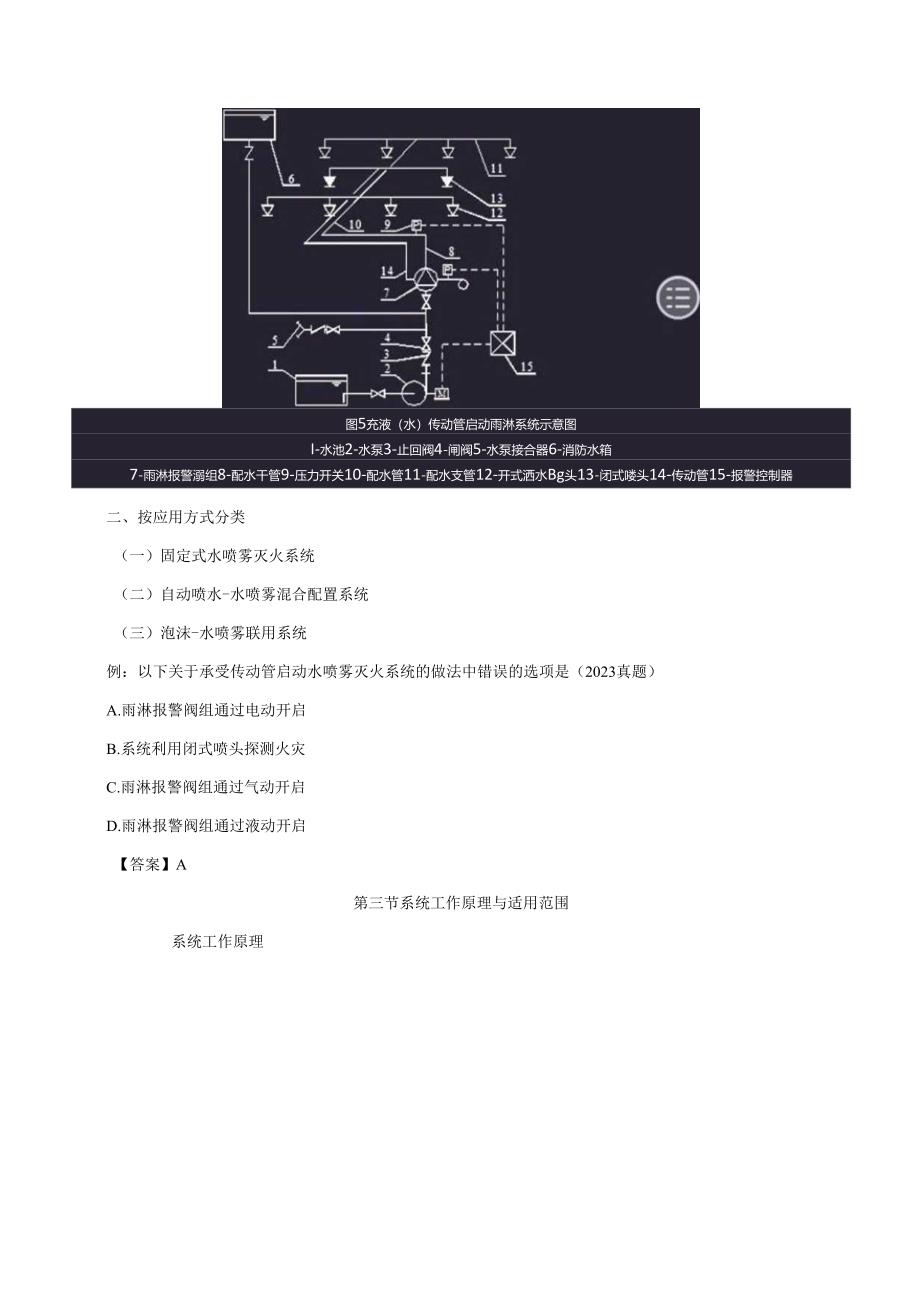

3、释的综合效应。例：水喷雾灭火系统的水雾喷头使水从连续的水流状态分解转变成不连续的细小水雾滴喷射出来,因此它具有较高的电绝缘性能和良好的灭火性能。以下不属于水喷雾灭火机理的是Oo（2023真题）A.冷却B.隔离C.窒息D.乳化【答案】B其次节系统分类一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。阀门关闭（设定位置）阀门打开（工作状态）图5充液（水）传动管启动雨淋系统示意图I-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-雨淋报警溺组8-配水干管9-压力开关10-配水管11-配水支管12-开式洒水Bg头13-闭式喽头14-传动管15
4、-报警控制器二、按应用方式分类（一）固定式水喷雾灭火系统（二）自动喷水-水喷雾混合配置系统（三）泡沫-水喷雾联用系统例：以下关于承受传动管启动水喷雾灭火系统的做法中错误的选项是（2023真题）A.雨淋报警阀组通过电动开启B.系统利用闭式喷头探测火灾C.雨淋报警阀组通过气动开启D.雨淋报警阀组通过液动开启【答案】A第三节系统工作原理与适用范围系统工作原理图34-5水喷雾灭火系统的工作原理二、系统适用范围（一）灭火的适用范围1 .固体火灾2 .可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。3 .电气火灾水喷雾灭火系统的离心雾化喷头喷出
5、的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。（二）防护冷却的适用范围D可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。2）火灾危急性大的化工装置及管道，如加热器、反响器、蒸偏塔等的冷却防护。四、不适用范围（一）不适宜用水扑救的物质1 .过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钢、过氧化镁等。这类物质遇水后会发生猛烈分解反响，放出反响热并生成氧气，其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起猛烈的分解反响，由于反响速度过快可能引起爆炸或燃烧。2 .遇水燃烧物质遇水燃烧物质包括金
6、属钾、金属钠、碳化钙（电石）、碳化铝、碳化钠、碳化钾等。（二）使用水雾会造成爆炸或破坏的场所1.高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧上升，有造成破坏或爆炸的危急。3 .外表温度常常处于高温状态的可燃液体当水雾喷射至其外表时会造成可燃液体的飞溅，致使火灾集中。例：以下火灾中，不适合承受水喷雾进展灭火的是（）。（2023真题）A.樟脑油火灾B.人造板火灾C.电缆火灾D.豆油火灾【答案】A第四节系统设计参数水雾喷头的工作压力目的工作压力MPa灭火20.35防护冷却20.2甲B、乙、丙类液体储罐20.15二、水喷雾灭火系统的响应时间响应时间是指由火灾报警设备
7、发出信号至系统中最不利点水雾喷头喷出水雾的时间，它是系统由报警到实施喷水灭火的时间参数。防护目的保护对象供给强度/1./(minm2)持续供给时间/h响应时间/s灭火固体物质火灾15160输送机皮带10160液体火灾闪点6(1120C的液体200.560闪点高于120C的液体13饮料酒20电气火灾油浸式电力变压器、油断路器200.460油浸式电力变压器的集油坑6电缆13防护冷却甲t乙、丙类液体储罐固定顶罐2.5直径大于20m的固定顶罐为6h,其他为4h300浮顶罐2.0相邻罐2.0防护目的保护对象供给强度/1./(minm2)持续供给时间/h响应时间/s防护冷却液化煌或类似液体储罐全压力、半冷
8、冻式储罐96120全冷冻式储罐单、双容罐罐壁2.5罐顶4全容罐罐顶泵平台、管道进出口等局部危险部位20管带10液氨储罐6甲、乙类液体及可燃气体生产、输送、装卸设施96120液化石油气灌瓶间、瓶库9660第五节系统组件及设置要求一、水雾喷头（一）水雾喷头的分类（二）水雾喷头的主要性能参数3 .流量系数水雾喷头的流量系数K为16102,由水雾喷头生产厂家自己确定。4 .有效射程水雾喷头的有效射程是指喷头水平喷射时，水雾到达的最高点与喷口之间的距离。水雾锥是指在水雾有效射程内水雾形成的圆锥体。水雾喷头与保护对象的有效距离不应大于水雾喷头的有效射程。二、雨淋阀由于隔膜雨淋阀掌握管路上的电磁阀具有自锁功
9、能,所以雨淋阀被锁定为开启状态，灭火后，手动将电磁阀复位，稍后雨淋阀将自行复位。水喷雾系统的管通琬撕1和阀后管道两局部。阀后禄曲源展麟部镀锌钢管，且管道上不应设置其他用水设施。系统管道的工作压力不应大于1.6MPa,系统管道应承受沟槽式连接件（卡箍）连接，或螺纹、法兰连接。镀锌管道不得承受电焊、气焊挖孔、热煨弯或其他破坏镀锌层的操作。系统管道承受镀锌钢管时，管径不应小于25mm；承受不锈钢管或铜管时，管径不应小于20mmo系统管道的最低处或水简洁聚拢的地方应设置放水阀或排污口。第五章细水雾灭火系统学习要求：通过本章学习，应了解细水雾的定义和成雾原理；生疏细水雾灭火系统的灭火机理、分类组成、工作
10、原理和系统特性；把握细水雾灭火系统的适用范围和设计参数以及细水雾灭火系统的组件及其设置要求。第一节系统灭火机理一、细水雾的成雾原理（二）细水雾的成雾原理分析1 .单流体系统射流成雾原理2 .双流体异管系统射流成雾原理3 .双流体同管系统射流成雾原理二、细水雾的灭火机理（一）吸热冷却（二）隔氧窒息（三）辐射热阻隔（四）浸湿作用其次节系统分类一、按工作压力分类二、按应用方式分类（一）全漂浮式系统适用于扑救相对封闭空间内的火灾。（二）局部应用式系统适用于扑救大空间内具体保护对象的火灾。三、按动作方式分类（一）开式系统（二）闭式系统五、按供水方式分类（一）泵组式系统适用于高、中和低压系统。（二）瓶组式
11、系统适用于中、高压系统。（三）瓶组与泵组结合式系统适用于高、中和低压系统。例：细水雾灭火系统按供水方式分类,可分为泵组式系统、瓶组与泵组结合式系统和（2023真题）A.低压系统B.瓶组式系统C.中压系统D.高压系统【答案】B第三节系统组成与工作原理一、开式细水雾灭火系统自动掌握方式时，火灾发生后，报警掌握器收到两个独立的火灾报警信号后，自动启动系统掌握阀组和消防水泵，向系统管网供水，水雾喷头喷出细水雾，实施灭火。二、闭式细水雾灭火系统-)例：以下关于细水喷雾灭火系统联动掌握的做法中，错误的选项是Uo（2023真题）A.开式系统在接收到两个不同类型的火灾报警信号后自动启动B.开式系统在接收到两个
12、独立回路中一样类型的两个火灾报警信号后自动启动C.闭式系统在喷头动作后，由压力开关直接连锁自动启动D.闭式系统在喷头动作后，由分区掌握阀启闭信号自动启动【答案】D第四节系统适用范围二、适用范围（一）可燃固体火灾（A类）可以有效扑救相对封闭空间内的可燃固体外表火灾。（二）可燃液体火灾（B类）可以有效扑救相对封闭空间内的可燃液体火灾，包括正庚烷或汽油等低闪点可燃液体和润滑油、液压油等中、高闪点可燃液体火灾。（三）电气火灾（E类）可以有效扑救电气火灾。三、不适用范围1）细水雾灭火系统不适用于能与水发生猛烈反响或产生大量有害物质的活泼金属及其化合物火灾，包括：活性金属，如锂、钠、钾、镁、钛、错、铀、杯
13、等。金属醇盐，如甲醇钠等。金属氨基化合物，如氨基钠等。碳化物，如碳化钙等。卤化物，如氯化甲酰、氯化铝等。氢化物，如氢化铝锂等。卤氧化物，如三嗅氧化磷等。硅烷，如三氯一氟化甲烷等。硫化物，如五硫化二磷等。钝酸盐，如甲基制酸盐等。2）细水雾灭火系统不适用于可燃气体火灾，包括液化自然气等低温液化气体的场合。3）细水雾灭火系统不适用于可燃固体的深位火灾。例：基于细水雾灭火系统的灭火机理，以下场所中，细水雾灭火系统不适用于扑救的是（工（2023真题）A.电缆夹层B.柴油发电机C.锅炉房D.电石仓库【答案】D第五节系统设计参数二、设计参数喷头的最低设计工作压力不应小于1.20MPao（一）闭式系统的设计参
14、数闭式系统的作用面积不宜小于140r112,每套泵组所带喷头数量不应超过100只。（三）全漂浮应用方式的开式系统的防护区容积全漂浮应用方式的开式系统，其单个防护区的容积，泵组系统不宜大于3000m3,瓶组系统不宜超过26Om3。防护区不应超过3个。当大于该容积时，宜将该防护区分成多个更小的防护区进展保护，并应符合以下规定：1）当各分区的火灾危急性一样或相近时，系统的设计参数可依据其中容积最大分区的参数确定。2）当各分区的火灾危急性存在较大差异时，系统的设计参数应分别按各自分区的参数确定。（六）系统设计响应时间开式系统的设计响应时间不应大于30so承受全漂浮应用方式的瓶组式系统，当同一防护区内承受多组瓶组时，各瓶组必需能同时启动，其动作响应时差不应大于2s。第六节系统组件及设置要求一、供水装置（一）泵组供水装置2 .水泵当水泵承受柴油机作为动力时，应保证其能持续运行60min.3 .水泵掌握柜（盘）水泵掌握柜（盘）防护等级不应低于IP54。4 .安全阀安
