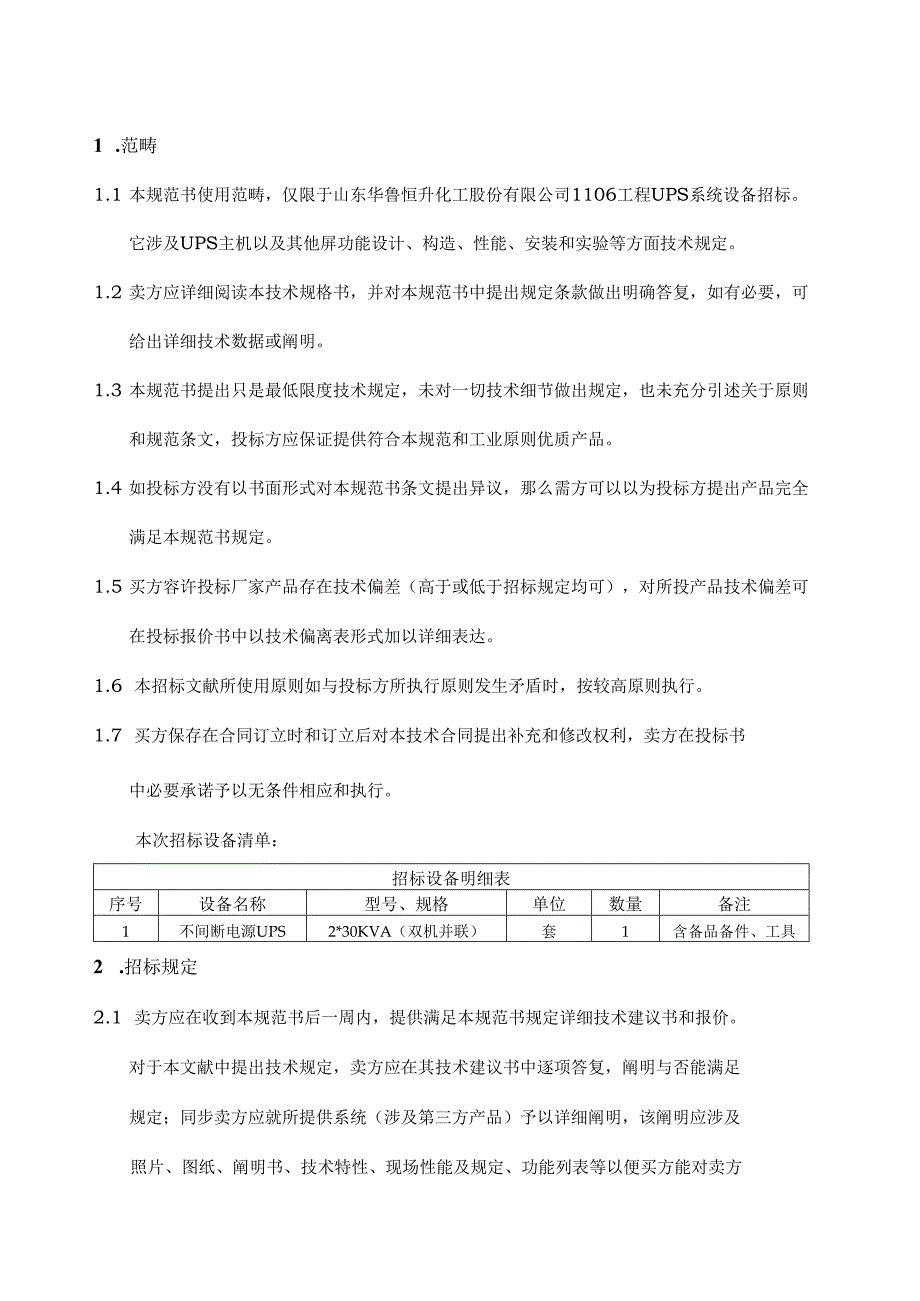

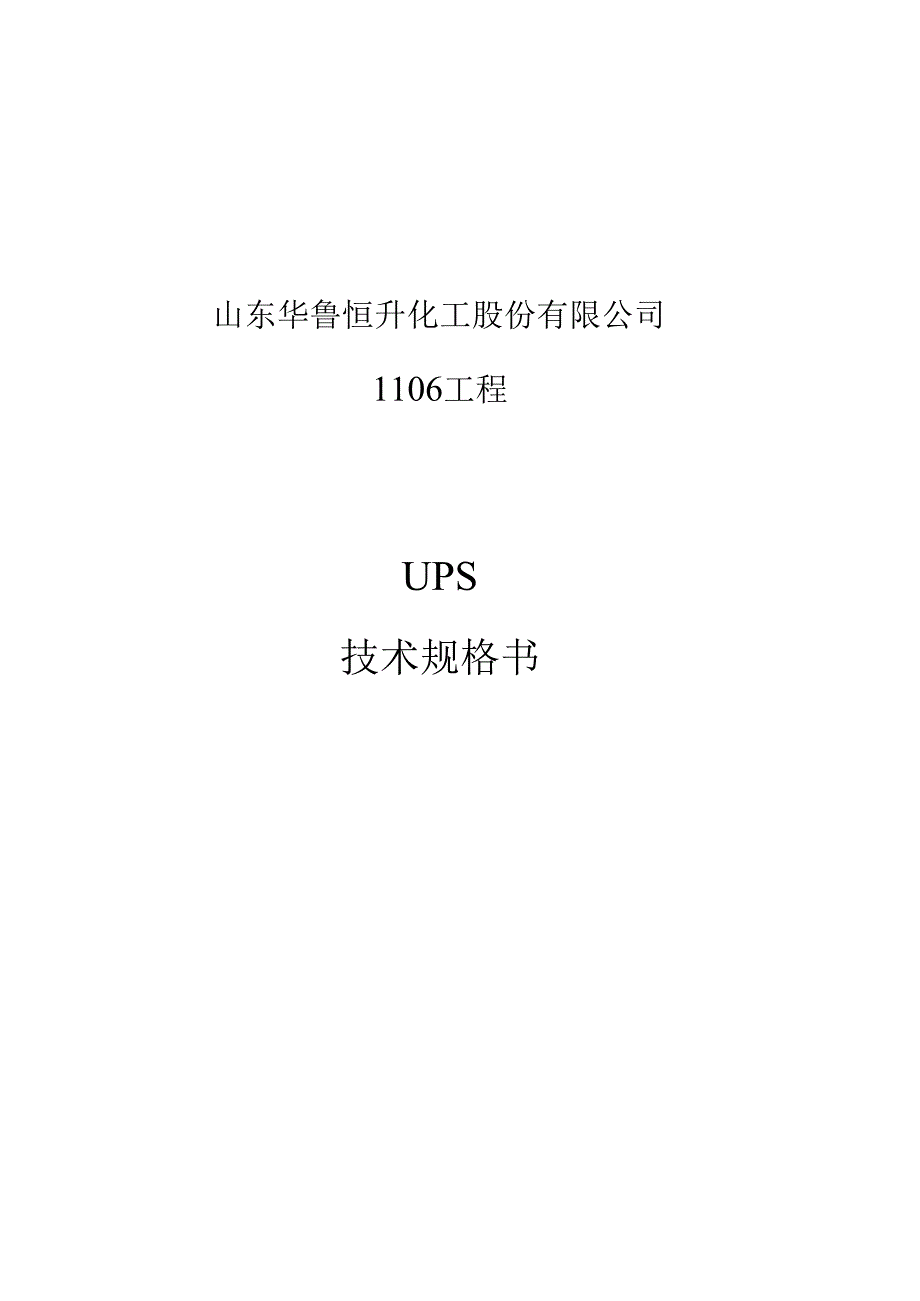

1、山东华鲁恒升化工股份有限公司1106工程UPS技术规格书目录1 .范畴42 .招标规定43 .概况54 .应遵循重要现行原则65 .使用环境条件76 .电气参数87 .技术条件98 .输出参数指标109 .逆变器技术规定1110 .整流器技术规定1111 .静态切换开关技术规定1212 .旁路系统技术规定1213 .UPS自动功能、保护及信号1214 .附加技术条件1515 .屏柜构造规定1516 .技术文献1617 .实验1718 .卖方工作范畴1819 .买方工作范畴1920 .技术服务2021 .产品包装及运送准备221 .范畴1.1 本规范书使用范畴，仅限于山东华鲁恒升化工股份有限公司
2、1106工程UPS系统设备招标。它涉及UPS主机以及其他屏功能设计、构造、性能、安装和实验等方面技术规定。1.2 卖方应详细阅读本技术规格书，并对本规范书中提出规定条款做出明确答复，如有必要，可给出详细技术数据或阐明。1.3 本规范书提出只是最低限度技术规定，未对一切技术细节做出规定，也未充分引述关于原则和规范条文，投标方应保证提供符合本规范和工业原则优质产品。1.4 如投标方没有以书面形式对本规范书条文提出异议，那么需方可以以为投标方提出产品完全满足本规范书规定。1.5 买方容许投标厂家产品存在技术偏差（高于或低于招标规定均可），对所投产品技术偏差可在投标报价书中以技术偏离表形式加以详细表达
3、。1.6 本招标文献所使用原则如与投标方所执行原则发生矛盾时，按较高原则执行。1.7 买方保存在合同订立时和订立后对本技术合同提出补充和修改权利，卖方在投标书中必要承诺予以无条件相应和执行。本次招标设备清单：招标设备明细表序号设备名称型号、规格单位数量备注1不间断电源UPS2*30KVA（双机并联）套1含备品备件、工具2 .招标规定2.1 卖方应在收到本规范书后一周内，提供满足本规范书规定详细技术建议书和报价。对于本文献中提出技术规定，卖方应在其技术建议书中逐项答复，阐明与否能满足规定；同步卖方应就所提供系统（涉及第三方产品）予以详细阐明，该阐明应涉及照片、图纸、阐明书、技术特性、现场性能及规
4、定、功能列表等以便买方能对卖方所提供系统做出精确判断和评估。2.2 本规范书中所提到各项技术规定及指标，卖方如不能满足，或以为有更合理方案时,应在建议书中明确提出，否则即以为卖方可以按本文献规定供货。2.3 对于本规范书中未能提出系统性能指标，卖方应在建议中加以补充和阐明，并提供关于资料。2.4 卖方应对所提供设备负责保修至少一年，保修期从最后验收开通之日起算。在保修期内，发现由于材料、设计或工艺不良导致设备故障时，卖方应研究其故障因素，并迅速修复或免费进行更换，直至买方满意为止或符合官方宣称产品性能规定。2.5 卖方应保证在最后开通之日起内以优惠价格提供买方因工程扩容所需要设备，并在内以优惠
5、合理价格提供买方维护所需一切消耗品及备件，卖方不得以设备停产而回绝提供。2.6 买方有权在订立最后合同前，依照需要修改本规范书，修改后最后文献将作为合同附件。2.7 报价设备必耍符合本招标技术规格书所有规定。如有异于技术规格书中某些规定，应阐述其理由。3 .概况3.1 构成电力专用不间断电源系统（UPS）由整流器、逆变器、静态转换开关、手动旁路开关、旁路隔离变压器、旁路稳压调压器、蓄电池组、变送器和配电屏等构成。3.2 功能在机组正常或事故状态时,不断电电源系统向DCS、仪表电源等重要负荷提供稳频、恒压交流电源。正常运营时，由工作I段提供单相交流电源，工作段或整流器故障时,蓄电池组毫无间断地对
6、逆变器提供额定值电源，在过载、电压超限或逆变器发生故障，或蓄电池组放电至终结电压值时，静态开关应将负荷转为旁路工作11段供电。当检修时,由手动旁路开关对设备隔离，并直接供电。3.3 运营方式正常运营时，整流器将交流输入电源转换为直流电源，再通过逆变器将直流电源转换为交流输出电源，蓄电池通过浮充系统充电。当交流电源断电时，蓄电池组直流电源通过逆变器转换为交流电源供应用电负荷。当交流电源恢复供电时，系统自动切换到正常运营方式。本工程用UPS为双冗余并联热备用运营，正常时两台UPS同步并联运营；当一组UPS故障时由此外一组承担所有用电负荷。为便于逆变器维修，系统应有切换功能以隔离逆变器。这种切换应当
7、在不断电状况下通过一种高速切换装置完毕。逆变器涉及一种同步电路以保证其有和正常电源相似输出频率。蓄电池应安装在专用空间，单独组屏，应有良好通风办法。4,应遵循重要现行原则UPS装置采用所有设备及备品备件设计、制造、检查、实验及特性都应遵循最新版IEC原则和中华人民共和国国标（GB原则），只有在没有相应国标或国际原则时才可使用行业原则。重要原则如下：（但不但限于此）IEC50国际电工技术词汇IEC146半导体逆变器IEC146A附件1,Vn章，逆变器及辅助设备上应有标记IEC947-1低压开关设备和操动装置规定，第一某些IEC144低压开关柜和控制柜外壳防护级别IEC439低压开关柜和控制柜工厂
8、装配线IEC269-1熔断器IEC157-1低压开关柜IEC947-2断路器IEC146-4第4某些，UPS关于运营技术规定和测试规定IEC146-2第2某些，半导体自整流逆变器GB7260不间断电源设备D1./T5044火力发电厂、变电所直流系统设计技术规定GB-50065交流电气装置接地设计规范所有原则都应是最新版本，如原则间浮现矛盾时，则按最高原则执行或按双方商定原则执行。5.使用环境条件UPS电源装置应按在下列条件下长期使用进行设计:5.1环境温度:极端最高温度43.4极端最低温度-27最低温度-5最热月平均温度27.150C最冷月平均温度-2.630最高年平均温度年平均温度5.2 相
9、对湿度：月平均相对湿度近年平均相对湿度5.3 海拔高度：5.4 地震烈度：5.5 年最大降雨量5.6 最大风速5.7 安装地点：6.电气参数6 .IUPS交流输入电源：电压频率相数7 .2UPS旁路输入电源：电压频率相数2012.969%64%21.5米VII度1058.9mm28ms户内AC380V15%50HZ5%三相AC380V15%50HZ5%三相最高日平均温度1.3 UPS直流输入电源:直流电源输入端应加二极管隔离正常输入电压范畴DC316V428V1.4 UPS交流输出:电压AC380/220V频率50HZ容量230KVA（双机并联）相数单相1.5 配套直流屏蓄电池容量：后备时间3
10、0分钟7 .技术条件装置应是微机型，采用模块化设计。采样、控制、监视应通过一块主控线路由内部微机完毕，参数通过微机单元设立，以提高运营可靠性和调节精度。应具备自诊断功能和事件记录功能。UPS面板上应具备控制和监测盘，通过液晶显示屏显示运营状态、运营参数，当浮现异常事件时，应能给出文字阐明及记录有关事件。人机对话通过薄膜键盘进行，可进行编程、整定和修改功能。所有信息提示应汉化。规格及额定值如下：7.1 外壳：柜体应为金属封闭、垂直自立式适合地面安装型式。柜体前面应带有单较链或双较链门。柜体外壳防护级别为IP30o7.2 交流输入：电压：AC380频率：50Hz相数：37.3 交流输出：电压：AC
11、380/220V频率：50Hz容量：230KVA（双机并联）相数：单相7.4 蓄电池型号及技术参数7.4.1 蓄电池型号:原装进口德国阳光阀控式密封铅酸蓄电池（报价时注明型号、电压）。7.4.2 电池备用时间：每套30分钟（指单独承担所有负荷时，每台UPS主机均单独配套蓄电池组）。7.4.3 蓄电池技术规定蓄电池容量换算系数（不不大于下表）：容量系数表放电时间（三）容量系数11.15300.74290.76600.53590.54令蓄电池间连接板电阻：410-5令外壳材料：阻燃ABS25。C原则环境下蓄电池浮充寿命：令蓄电池安装方式：安装于电池柜内，电池柜与直流电源柜应采用同种柜型并共同组屏。
12、8 .揄出参数指标如下输出参数指标和性能为最低规定。输出容量：230KVA输出电压：AC220V2%输出电压精度：。100%静态负载2%;100%突变动态负载5%;恢复时间30ms过载能力：20。额定值，20mS150%额定值，60S125%额定值，10min输出频率：50Hz输出频率精度：静态不不不大于1%；动态不不不大于2%输出波形：正弦波,失真度不大于5%同步范畴：0.5%（0.5%5%可调）负载功率因数：。.9（超前）0.7（滞后）UPS装置总效率：90%无端障时间（MTBF）:25万小时9 .逆变器技术规定 重要电路应选用：IGBT正弦波脉宽调制逆变器。 逆变器输出电压AC220V,
13、效率9。%。逆变器应能在额定负载下可靠起动。 逆变器和旁路系统同步是必要，以保证将负荷无扰动地切换至旁路。10 .整流器技术规定选用IGBT高频脉宽调制整流方式整流器输入电压AC380V;输出电压DC220V,20%可调稳压精度：负荷电流5%10。%变化时，不不不大于1%效率95%。11 .静态切换开关技术规定静态切换开关应具备自动、手动两种工作方式，实现无间断切换。当逆变器故障或失压时，应通过静态切换开关切向旁路系统供电，切换时间应不超过5ms。12 .旁路系统技术规定应选用：IGBT静态开关旁路柜输入电压AC380V,自耦调压变调节范畴不应不大于逆变器输出电压范畴，变压器容量应不不大于逆变
14、器输出容量。自耦变压器输出应自动跟踪逆变器输出电压。手动旁路开关为先合后开。旁路系统承受短路能力不不大于10倍额定电流，is。切换时间：。秒；旁路开关切换时间：5ns;13 .UPS自动功能、保护及信号13.1.1 UPS自动功能13.1.2 整流器自动功能令可设定充电限流；可设定电池放电终结电压保护；具备自动浮充和均充功能以及检测电池剩余容量、端电压和充放电电流功能；令具备蓄电池自动温度补偿功能；令系统限流；设定放电功能；令设定蓄电池周期均充功能;Q设定蓄电池容量均充功能;令系统过、欠压保护功能；令蓄电池故障检测功能（涉及蓄电池熔断器熔断检测）。13.1.3 逆变器自动功能过压保护功能：当输出电压达到过压点时，设备应自动关机；过压点应不大于额定电压120%。令过载保护功能：当输出电流达到过载点时，设备应自动关机或旁路；过载消除后重新开机，设备应正常工作。具备短路和欠压保护功能。浪涌吸取：由于换相、开关操作或负载通断等引起浪涌电压超过输出电压过压点时，逆变器应自动关机保护，负载
