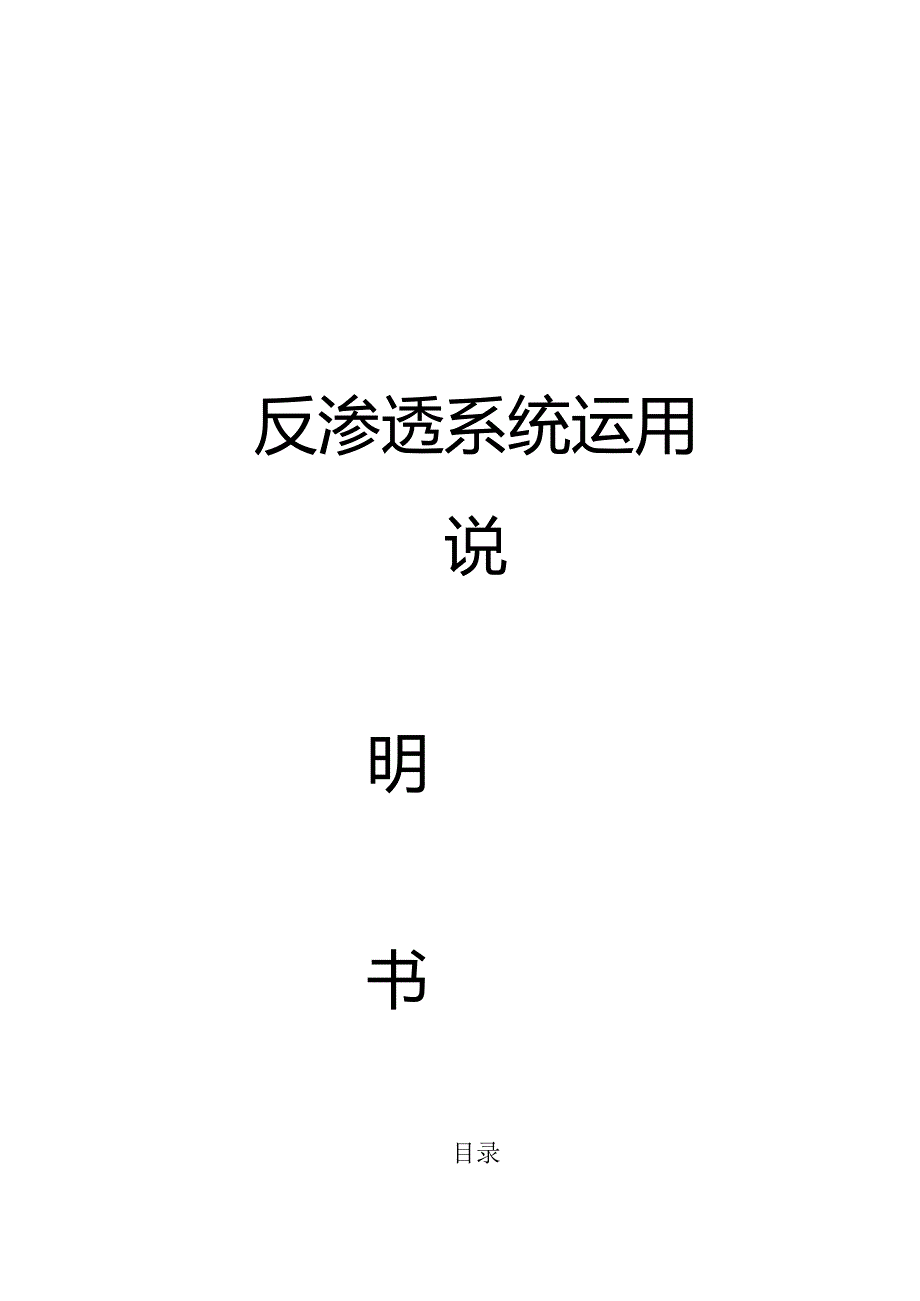

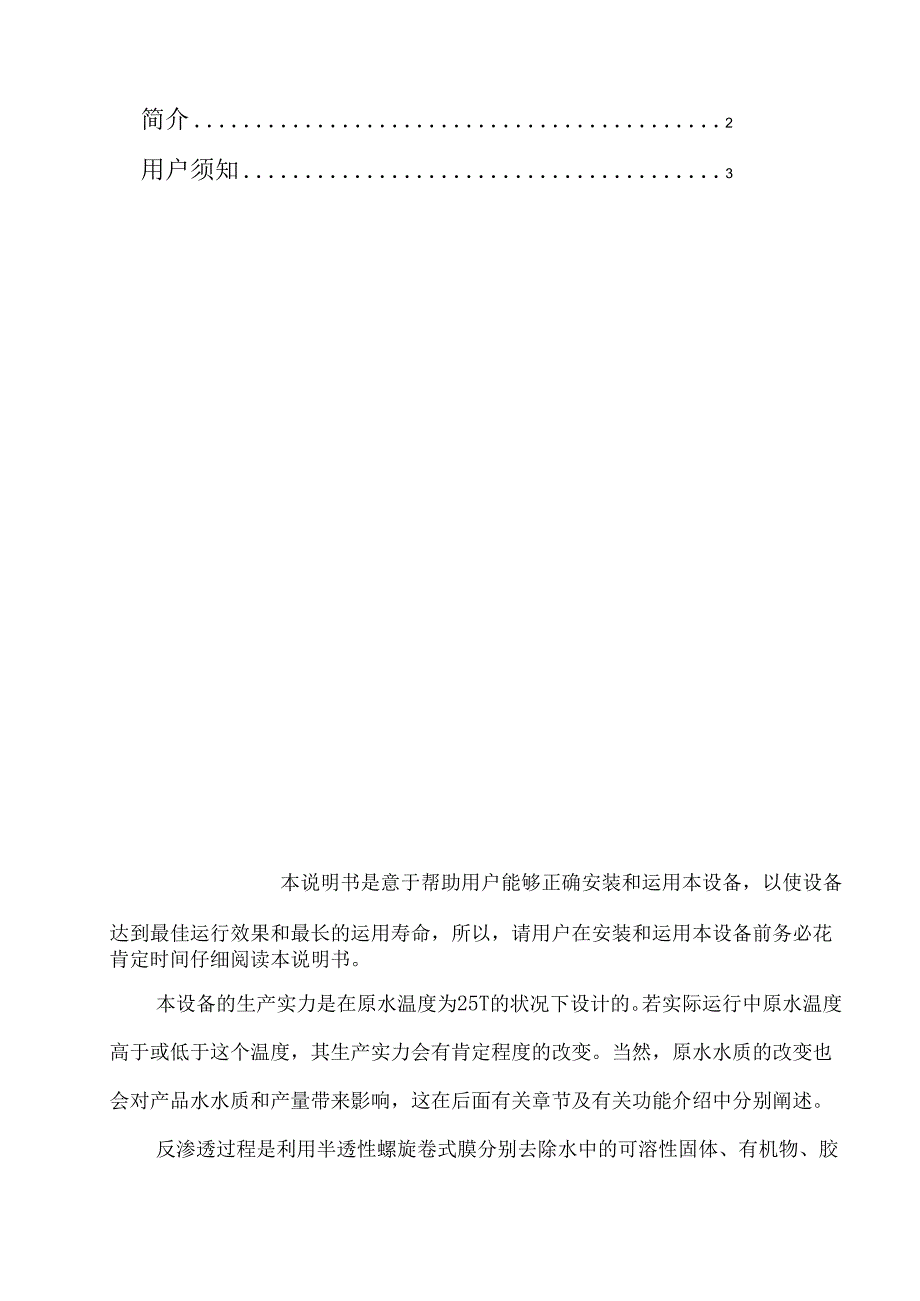

1、反渗透系统运用说明书目录简介2用户须知3系统说明5操作说明8维护保养内容9反渗透装置运行的留意事项H附录A-I故障诊断及化学清洗一览表11附录A-2故障诊断及化学清洗一览表12附录B1RO系统常见故障及处理（一）13附录B2Ro系统常见故障及处理（二）14本说明书是意于帮助用户能够正确安装和运用本设备，以使设备达到最佳运行效果和最长的运用寿命，所以，请用户在安装和运用本设备前务必花肯定时间仔细阅读本说明书。本设备的生产实力是在原水温度为25T的状况下设计的。若实际运行中原水温度高于或低于这个温度，其生产实力会有肯定程度的改变。当然，原水水质的改变也会对产品水水质和产量带来影响，这在后面有关章节

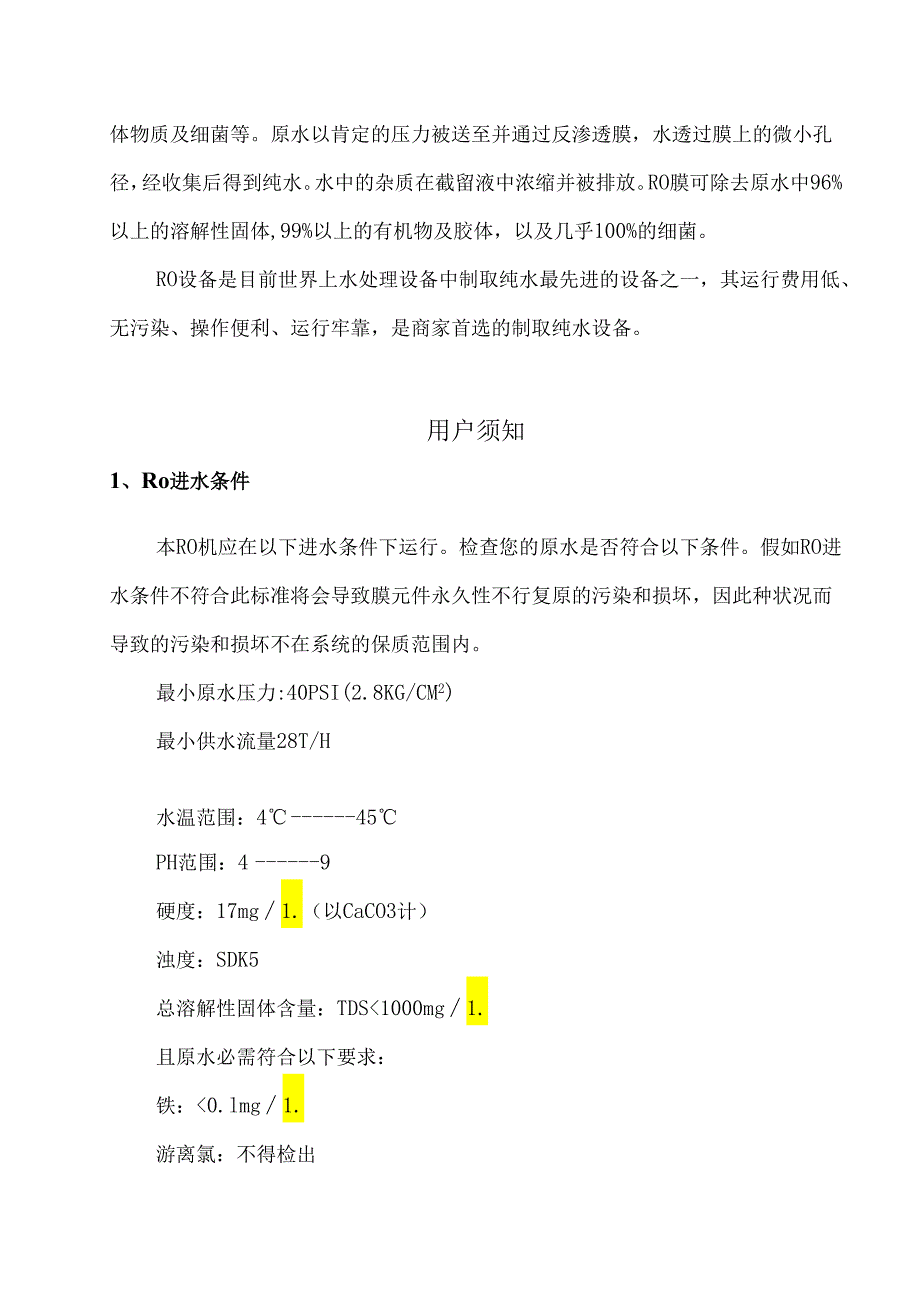

2、及有关功能介绍中分别阐述。反渗透过程是利用半透性螺旋卷式膜分别去除水中的可溶性固体、有机物、胶体物质及细菌等。原水以肯定的压力被送至并通过反渗透膜，水透过膜上的微小孔径，经收集后得到纯水。水中的杂质在截留液中浓缩并被排放。RO膜可除去原水中96%以上的溶解性固体,99%以上的有机物及胶体，以及几乎100%的细菌。RO设备是目前世界上水处理设备中制取纯水最先进的设备之一，其运行费用低、无污染、操作便利、运行牢靠，是商家首选的制取纯水设备。用户须知1、Ro进水条件本RO机应在以下进水条件下运行。检查您的原水是否符合以下条件。假如RO进水条件不符合此标准将会导致膜元件永久性不行复原的污染和损坏，因此
3、种状况而导致的污染和损坏不在系统的保质范围内。最小原水压力:40PSI(2.8KG/CM2)最小供水流量28T/H水温范围：445PH范围：49硬度：17mg1.（以CaCO3计）浊度：SDK5总溶解性固体含量：TDS1000mg1.且原水必需符合以下要求：铁：0.lmg1.游离氯：不得检出镒:0.05mg1.有机物：lmg1.2、水源自来水因消毒而被氯化过，故RO前必需安装除氯装置以除去水中的余氯来爱护RO膜免受侵害。本RO系统中的反渗透膜为聚酰胺复合膜，假如原水中存在游离氯，膜就会受到不行复原的损害。因原水中的氯而使膜受到损害的不在保质范围内。3、硬度原水硬度必需在17mg1.以下。为达到
4、这一要求，建议在反渗透系统前安装合适的软水器或阻垢剂加药装置。因原水硬度超标而引起的结垢对反渗透膜造成的损害不在保质范围内。4、原水水温及产水量设备的额定产水量是在原水温度为25OC的状况下计算的。反渗透系统的产水量随原水水温改变而改变。一般状况下，水温每下降1,产水量将衰减3%左右。5、原水中的铁一旦原水中的铁含量大于0.lmg1.时,您就须要加一个用于去除铁的过滤器。有关这方面的问题，您可以请教有关专家，我们也可以给您有力的帮助。系统说明1、保安过滤器及滤芯目前运用的保安过滤器为进口弹桶式过滤器，配用4.75英寸X40英寸的喷熔滤芯22支,过滤精度为5m,最大流量可达40THo保安过滤器是
5、原水进入RO膜之前最终一道过滤装置,它可以有效地去除前处理系统未去除干净的大于5um的物质，可以截留住前处理流失的滤料,如活性炭粉末等。有效地爱护RO膜不受或少受污染。保安过滤器进、出口压差超过0.05MPa时，滤芯应刚好更换。安装滤芯时应上下对中，否则会损坏滤芯，更严峻的是失去过滤作用。2、保安过滤器滤前及滤后压力表（0150PSD这两块表主要是显示原水进入保安过滤器前后的压力状况。这两块表协作视察，可以推断保安过滤芯是否失效或是否该清洗。当压差很大时，说明滤芯应当清洗，如清洗后状况仍达不到要求，则应更换。3、低压开关低压开关是用来限制主机运行的爱护的爱护装置。其值可依据系统工艺要求而设置。
6、当原水供水压力低于系统设定值时（W1.5kgcm2),压力开关会自动将主机关闭，以避开高压泵在缺水或无水时空转，造成泵的损坏。5、压泵本系统中采纳的是杭州南方公司的立式多级离心式高压泵，型号CD1.32-110,这是Ro主机的一个重要组件，它的作用是给Ro膜输送肯定流量和肯定压力的水源。其品质的好坏对整机的影响很大。运用中应保证不得空转，不得长期超负荷运行，常常按要求解除空气，应保证电气部分的干燥。6、泵出口调整阀安装于泵后的铜截止阀其主要作用是调整、限制RO膜进水流量,它和浓水调整阀协作运用调整膜管内压力和供水量。开机前应首先将其打开少许，待泵启动后再渐渐打开，防止瞬间高压对膜造成损害，而后
7、调整各项指标。规格为1。7、膜前和浓水压力表(0400PSD膜前压力表显示水进入膜时的压力，浓水压力表显示最终一根膜出口到浓水调整阀前的压力。每段前后两块压力表协作视察，可以知道压差状况，这一点在实际运行中是很重要的。调整运行参数时，应以膜前压力表为依据调整系统压力，尤其是当系统压力在上限，且膜压差又较大时，更应当留意这一点。8、Ro膜壳本设备选用的是不锈钢膜壳。安装两端的端头时，应在橡胶。型圈上涂上一层中性润滑剂，这样即便利拆卸，又可增加密封性。修理时应谨防损坏密封圈。9、RO膜设备采纳的是半透性螺旋卷式复合膜，型号为8040,数量4支。Ro膜是RO机的关键部件，对设备的产水量和品质起着确定
8、性作用。10、浓水调整阀该阀是RO主机的一个重要部件。它的主要作用是调整膜管内压力，达到调整纯水和浓水比例的目的。它和节流阀协作运用，可更好的调整膜管内压力、纯水产量等。本设备选用的是规格为63的铜截止阀。设备开启前应将该阀门完全打开，以防设备启动时膜管内压力突然上升超过极限而损坏。11、冲洗电磁阀其主要作用是定时开启，降低膜管内压力，增加膜管内水的流速,让浓水大流量通过，以达到冲洗膜表面的目的。它是Ro主机的一个重要组成部分。本机选用的是意大利原装进口电磁阀。规格为63。12、纯水流量计和浓水流量计其作用是计量纯水和浓水流量，单位为加仑/分钟(GPM)或升/分钟(1.PM)o通过这两个流量计
9、，可以清晰地驾驭设备当时的产水流量和浓水流量，很便利地计算出纯水和浓水的比例，以利于我们按要求比例和产量调整系统状况。13、电导率仪其主要作用是在线显示设备运行时纯水的水质状况。设备采纳的是CM230型电导率仪。14、自动限制本机采纳液位自动限制系统，原水泵与高压泵前后联动，原水泵启动后，高压泵延时10秒后启动，纯水箱水满（高位），系统自动停机，当水箱水位下降（离开高位时），按下复位键即可让设备重新投入运行。操作说明一、启动1、首先打开原水供水水源阀门。2、排净保安过滤器内的气体。3、将浓水调整阀完全打开，泵后节流阀开启全程的l3o装有清洗口和清洗阀的设备,应先检查各阀是否按规定处于关闭状态。
10、4、待滤后压力表上升至30PSI（2kgcm2）时，启动主机电源开关。5、设备会依据反渗透系统主机动作原理起先工作。6、主机运转后，缓慢调整泵后节流阀和浓水调整阀，（如设备设有浓水回收系统，则调整浓水调整阀、浓水回流阀及泵后节流阀）使纯水产水量及纯水和浓水比例达到设计要求。浓水调整阀和泵后调整阀协作调整，满意以下条件：a.系统压力不应超过额定值，即膜前压力表不应超过200PSI（14kgcm2）0b.回收率不应大于系统正常运行中规定的范围（50%）。C.在操作过程中应留意：泵后节流阀的作用是调整高压泵供应RO系统的进水压力和流量。它的关闭和开启会影响RO系统压力和产水量及浓水排放量。浓水调整阀
11、的作用是调整RO系统的压力，从而达到调整纯水和浓水之比例、调整产水量的目的。系统内压力愈高，产水量愈大（在规定范围内调整）。7、本设备有原水低压爱护功能。当原水供水不足，压力下降到肯定值时,压力开关会自动关闭RO系统,达到爱护高压泵的目的。当原水压力复原时按复位钮，设备复原工作。设备自动停机或复原启动后，操作者应刚好调整设备运行参数。8、无论任何时候，都不要将浓水调整阀完全关闭。否则会使系统压力突然上升，造成设备的损坏或危及操作者的平安。9、建议用户建立设备运行记录，具体内容请电话垂询。10、设备第一次运用时，所制纯水应至少排放一小时后再收集利用。二、关机1 .首先关闭RO主机开关；在关闭源水
12、阀。2 .关闭外部电源开关；3 .检查各压力表是否归零；4 .擦干机器上的尤其是电气设备和元件上的水迹；维护保养内容1.保安过滤器滤芯应常常清洗，视原水水质状况每25天一次；a.拧下外壳（运用不锈钢过滤器的设备则打开滤桶上盖），取出滤芯。b.用高压自来水冲洗滤芯外部；c.置于纯水中浸泡30分钟后用纯水冲洗干净；d.重新装入即可；e.如清洗后仍达不到指标，则应更换，原则上要12月更换一次。2 .反渗透膜若前处理适当，进入RO膜的水质符合要求，且按操作方法运用设备，则膜的寿命可达23年。但随着水垢、细菌等污染物的形成，出水量和水质会渐渐降低：a、若不是因为温度和压力的因素而引起的产量渐渐削减15%
13、时，则说明反渗透膜须要进行化学清洗；b、产水水质渐渐下降，超过原标准15%时（解除原水改变的因素）,则说明反渗透膜须要进行化学清洗；c、化学清洗必需由专业人员或在专业人员指导下进行。有关技术问题请参考附录A”故障诊断及化学清洗一览表”。3 .设备安装场地温度应在4C45C之间，设备长期停置，应在系统内加爱护液，初次加爱护液应由专业人员或在专业人员指导下进行。4、故障解除反渗透设备在运行中，由于各种缘由会偶然出现一些故障和问题，出现问题后应具体查看运行记录，分析故障缘由，并依据附录B“R0系统常见故障及处理一览表”来分析、推断、解除故障。建立严格的运行记录制度是特别必要的。反渗透装置运行的留意事
14、项1 .必需严格限制进入膜组件的游离氯量，超过规定值将导致膜的氧化分解。2 .若把SDl值超标的水供应反渗透装置作为给水，在膜组件的表面将附着污垢，这样必需通过清洗来去除污垢。3 .过量的进水流量将使膜组件提前劣化，因此给水流量不能超过设计标准值。此外浓水的流量应尽量避开小于设计标准值，在浓水流量小的条件下运行，会使反渗透装置的压力容器内发生不匀称的流淌及由于过分浓缩而在膜组件上析出污垢。4 .需常常留意保安过滤器的压差，当压差大于（通常为0.05-0.1MPa）时应当更换滤芯。5 .当压力不变而淡水产量降低时或产水量不变而压力增大时，说明膜表面已受污染，则应对膜进行清洗。6 .高压泵在运用中
15、应保证不得空转，不得长期超负荷运行，常常按要求排空气，应保证电器部分的干燥。附录A-I故障诊断及化学清洗一览表障位置缘由验证处理方法浓缩水纯水流量压力降正常到增多削减正常到增多主要在第一段金属氧化物污染了膜分析清洗液中的金属氧化物改进预处理，以去除金属氧化物，用酸性清洗液清洗正常到增多削减增加主要在第一段胶体污染测试原水中的SDI优选预处理，以去除胶体物质；用高PH值的阴离子清洗液清洗膜。增大削减增加主要在最终一段结垢(Si02,CaSO4,BaSObCaCO3)分析清洗液中的金属离子，检查去除液中的1.Sl指数及CaS0,BaS0,及Si(的溶解度增加酸性添加剂和防垢剂；削减回收率；用酸性清洗液清洗。正常到增多削减正常到增多任何一段生物污染测试纯水及去除液中细菌数量增加亚硫酸氢钠；降低PH值并连续加入亚硫酸氢钠；钾醛杀菌；加氯除氯；更换预滤芯削减或稍微削减正常全部段中有机物污染破坏性试验加活性碳或其它预处理;用高PH值清洗液清洗膜增加增加
